Для диагностики Mercedes-Benz. SSD диск, Star Diagnosis 4 DoIP, программы, видеокурс

Готовое решение «под ключ» для диагностики и сервисного обслуживания автомобилей Mercedes-Benz, Smart, Maybach (а при нужной конфигурации и коммерческой техники Daimler Truck). В комплект входят диагностический прибор Star Diagnosis SD Connect 4 (DoIP), предустановленные дилерские программы Xentry/DAS/HHT, базы знаний WIS/EPC/StarFinder, инженерные утилиты Vediamo и DTS Monaco, а также подробный видеокурс по работе со Star Diagnosis. Поставляется на SSD с Windows 10 или 11 x64 Pro.

Состав поставки

Аппаратная часть

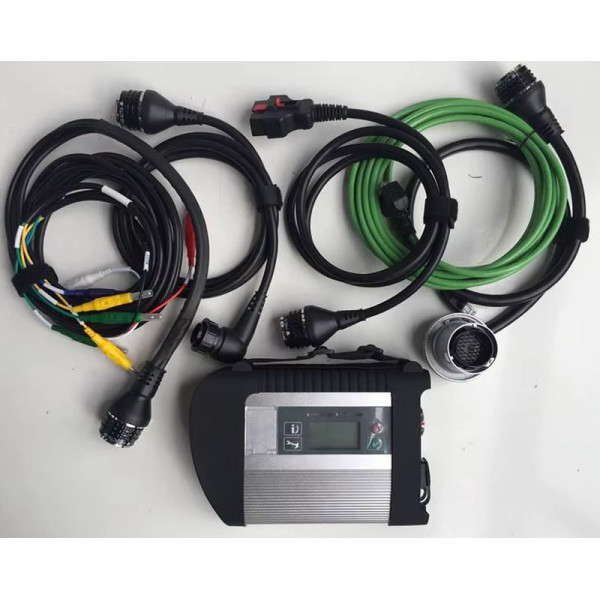

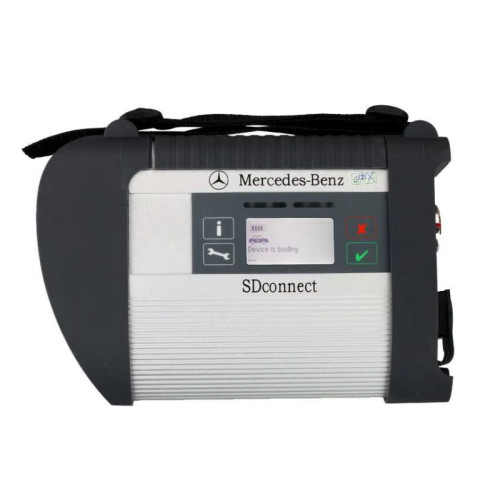

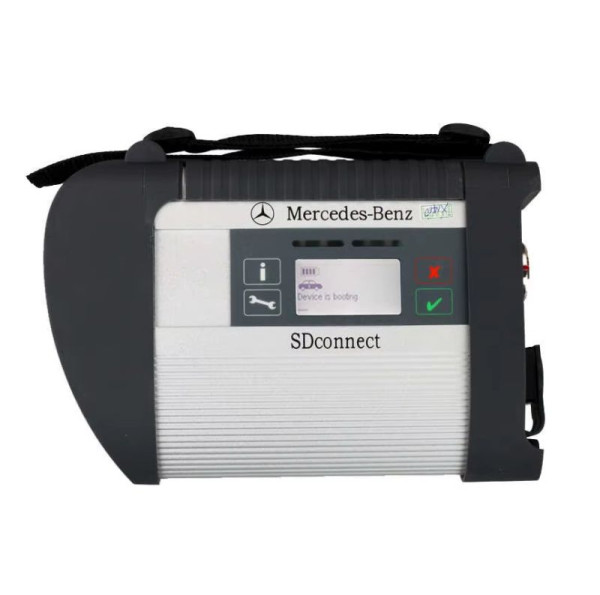

• Диагностический мультиплексор Star Diagnosis SD Connect C4 (DoIP).

• Кабель OBD-II 16 pin, LAN-кабель; при необходимости — переходники под старые разъёмы Mercedes (38-pin и др.).

• Поддерживаемые протоколы: K-Line, ISO9141/14230, CAN/K-CAN, UDS, DoIP (Diagnostics over IP).

Программная часть (предустановлено)

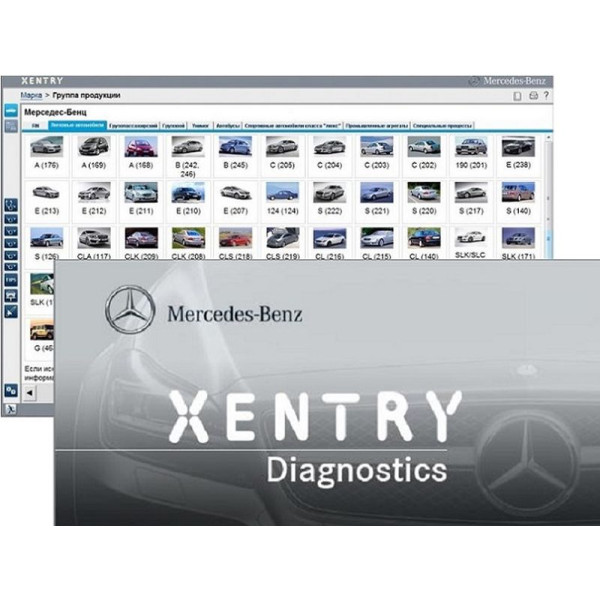

• Xentry Diagnostics (выбор версии, см. ниже).

• DAS (старые платформы до ~2010/2011, вызывается из Xentry).

• HHT-WIN (очень старые модели с 38-pin, «до-OBDII»).

• WIS/ASRA (ремонтные процедуры, нормы времени, спецификации).

• EPC (каталог запчастей, VIN-фильтрация).

• StarFinder (расположения блоков, пиновки, электропроводка в схемах «мотор-карта»).

• Vediamo 5.x и DTS Monaco 8.x (инженерные инструменты для экспертной работы; использовать с осторожностью).

• SCN-кодирование: у вас будет офлайн SCN через DAS - это для авто до 2018 года.

ОС и накопитель

• SSD 1 ТБ с Windows 10 или 11 x64 Pro (на выбор).

• По доплате: SSD 2 ТБ.

• Все драйверы и сетевые параметры SDconnect заранее настроены (включая DoIP).

Обучение

• Видеокурс «Mercedes Star Diagnosis Профи» (пошаговая методика работы в Xentry/DAS/HHT, примеры сервисных процедур, основы кодирования, типовые ошибки и их устранение).

Варианты Xentry и охват легковые/грузовые

• Вариант А: «после 2023 года»
  Оптимизировано под легковые Mercedes-Benz, Smart, Maybach с поддержкой DoIP и новейших платформ (223, 206, 254, 295, 297 и др.). Диагностика грузовых и автобусов в таких релизах разделена на отдельные продуктовые ветки (Xentry Trucks) и по умолчанию не включена.

• Вариант Б: «Xentry 2023»
  Поддерживает и легковые, и значительную часть коммерческой техники Daimler Truck (Actros/Arocs/Atego/Bus и др.). Рекомендуется, если нужна единая среда для легковых и грузовых.

Что умеют программы

Xentry Diagnostics

• Автоопределение VIN, полная и быстрая диагностика всех блоков.

• Чтение/очистка DTC, живые параметры, записи лога.

• Активации исполнительных механизмов, адаптации, базовые и продвинутые сервисные тесты.

• Ассистированные пошаговые процедуры с привязкой к WIS/ASRA.

• Поддержка DoIP для новых шасси (E/E архитектуры MRA2, MMA, EVA2 и др.).

DAS

• Доступ к блокам K-Line/CAN на моделях до ~2010/2011 (W203/W211/W219/W164 ранних годов и т. п.).

• Множество специализированных тестов и адаптаций (SBC-Bleed, калибровки дросселя, EGS и пр.).

HHT-WIN

• Диагностика «классических» серий через 38-pin (W124, W201, ранние W202/W140 и др.).

• Коды неисправностей, тесты и базовые адаптации по эпохе HHT.

WIS/ASRA

• Подробные ремонтные инструкции, схемы, спецификации, специнструмент, моменты затяжки.

• Нормы времени ASRA для планирования работ и калькуляции.

EPC

• Оригинальный каталог запчастей: поиск по VIN/шасси, фильтр по модельному году, кодам комплектации.

• Структура узлов/групп, номера деталей, примечания по заменам.

StarFinder

• Локации блоков, разъёмов, предохранителей, заземлений.

• Привязка к пиновкам и участкам жгутов для ускорения трассировки.

Vediamo / DTS Monaco

• Расширенная диагностика, офлайн-вариантное кодирование, сессии разработки, работа с CBF/SMR-файлами.

• Мощный инструмент, требующий подготовки; неправильные действия могут повредить конфигурацию блока.

Типовые задачи, которые решает комплект

• Полный скан, отчёты и история неисправностей.

• Сервисные процедуры: прокачка SBC, калибровки ESP/ACC, регенерация DPF, базовые установки дросселя/АКП, адаптации коробок 7G/9G и др.

• Сбросы сервисных интервалов, инициализации датчиков, калибровка угла рулевого колеса.

• Поиск запчастей по VIN, подбор каталожных номеров, проверка применимости.

• Инженерные задачи (по необходимости и квалификации): кодирование опций, конфигурирование вариаций блоков (в рамках правомерных сценариев).

Поддержка моделей (основные серии)

Легковые:
A-Class (W168, W169, W176, W177), B-Class (W245, W246, W247), C-Class (W202, W203, W204, W205, W206), E-Class (W210, W211, W212, W213), S-Class (W140, W220, W221, W222, W223), CLS (W219, W218, C257), CLA (C117, C118), GLA (X156, H247), GLB (X247), GLK (X204), GLC (X253, X254), GLE/M-Class (W163, W164, W166, V167), GL/GLS (X164, X166, X167), G-Class (W460/461, W463 всех поколений), SLK/SLC (R170, R171, R172), SL (R129, R230, R231), AMG-версии соответствующих серий, Maybach (240/222/223).

Лёгкие коммерческие и фургоны:
Sprinter (W901-906-907), Vito/Viano/V-Class (W638, W639, W447), Citan (W415/W420).

Smart:
Fortwo (450, 451, 453), Forfour (454, 453), Roadster (452).

Грузовые/автобусы (при выборе Xentry 2023 или отдельного грузового пакета):
Actros (MP2/MP3/MP4), Arocs, Antos, Atego, Axor, Econic, Zetros, автобусы Tourismo, Intouro и др.

Фактический охват зависит от выбранного релиза Xentry и наличия соответствующих данному VIN данных и прошивок.

Требования и рекомендации

• ПК/ноутбук с поддержкой Windows 10 или 11 x64 Pro, свободный порт Ethernet.

• Стабильное питание автомобиля во время процедур (рекомендуется внешний питатель 70–100 А при кодировании/прошивках).

• Для работы с DoIP: проводное подключение SDconnect по LAN, корректная маршрутизация и включённый DoIP в настройках.

Варианты поставки и поддержка

• Базовый SSD 1 ТБ; опционально SSD 2 ТБ.

• Выбор версии Xentry согласовывается при заказе: «после 2023» для актуальных легковых или «2023» для совместной работы с грузовыми.

• Преднастройка SDconnect, проверка DoIP, тест соединения с автомобилем на стенде (эмуляция).

• Консультации по установке и базовому использованию, рекомендации по безопасному проведению процедур.

• Видеокурс в комплекте помогает быстро перейти от базовой диагностики к продвинутым операциям.
