Диагностический адаптер BMW K+DCAN и программа ISTA-D: Полное руководство по совместимости, возможностям и ограничениям по годам выпуска

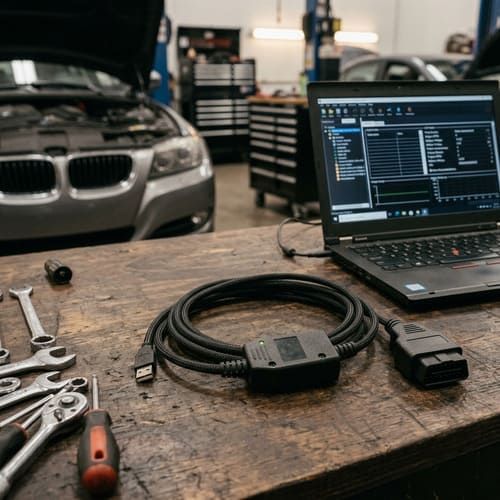

Диагностический кабель BMW K+DCAN на базе чипа FTDI давно заслужил статус культового и незаменимого инструмента как среди владельцев автомобилей баварского концерна, так и среди профессиональных мастеров специализированных автосервисов. В связке с официальным дилерским программным комплексом ISTA-D (также известным во всем мире под кодовым названием Rheingold) этот относительно недорогой интерфейс позволяет выполнять глубокую компьютерную диагностику, проводить пошаговый ведомый поиск неисправностей, адаптировать заменяемые исполнительные механизмы, регистрировать сервисные операции и осуществлять сложное техническое обслуживание на уровне дилерской станции. Однако электронные технологии автомобилестроения стремительно развиваются, и цифровая архитектура транспортных средств за последние два десятилетия претерпела несколько глобальных революций. В связи с этим перед покупкой или началом работы у многих пользователей возникает закономерный вопрос: с какими самыми новыми годами выпуска и моделями BMW способен полноценно, стабильно и безопасно взаимодействовать кабель K+DCAN через инженерную среду ISTA-D, где именно пролегает технологическая граница возможностей данного прибора и какое альтернативное оборудование необходимо применять для диагностики современных кузовов.
Эволюция бортовой электроники BMW и место адаптера K+DCAN в ней
Чтобы четко разграничить рамки применимости диагностического интерфейса, важно понимать историю развития внутренних цифровых шин обмена данными BMW. До середины двухтысячных годов основным стандартом связи между внешним диагностическим оборудованием и многочисленными электронными блоками управления (ЭБУ) выступала К-линия (протоколы передачи данных ISO 9141 и ISO 14230). Скорость трансляции информации по ней была крайне низкой по современным меркам и составляла всего около 10,4 кбит/с. В этот исторический период автомобили оснащались обилием разрозненных блоков, взаимодействующих между собой по медленным внутренним шинам кузова.
Примерно с марта 2007 года инженеры концерна BMW совершили качественный технологический переход на высокоскоростную шину передачи данных D-CAN (Diagnostic Controller Area Network), работающую на физической скорости до 500 кбит/с. Это нововведение позволило кратно увеличить скорость опроса автомобильных систем, оперативно считывать параметры в реальном времени и без задержек внедрять новые мультимедийные, телематические и вспомогательные комплексы безопасности. Диагностический адаптер K+DCAN как раз и проектировался как универсальный инженерный мост, способный автоматически или принудительно (с помощью встроенного механического переключателя пинов 7 и 8 в разъеме) переключаться между старой медленной К-линией и новой быстрой шиной DCAN.
Следующий революционный скачок произошел с появлением платформ F-серии. Здесь баварские инженеры внедрили принципиально иную архитектуру электроники, завязанную на высокоскоростную автомобильную сеть Ethernet (протокол DoIP — Diagnostics over Internet Protocol) с теоретической скоростью передачи данных до 100 Мбит/с, а также сверхбыструю шину FlexRay для контроля систем динамического управления шасси, привода и безопасности. Центральным узлом этой схемы стал модуль центрального межсетевого интерфейса (ZGM), выполняющий роль роутера, который распределяет потоки данных. Именно этот переход на сетевые протоколы семейства TCP/IP и определил финальную точку актуальности USB-адаптеров старого поколения.
Предельные самые новые годы выпуска BMW для полноценной работы кабеля K+DCAN
Поскольку диагностический кабель K+DCAN изначально разрабатывался под архитектуру автомобилей Е-серии (а также смежных брендов Mini R-серии и Rolls-Royce аналогичных поколений), его жизненный цикл напрямую связан с графиком производства этих машин. Если рассматривать временную шкалу и отталкиваться от самых свежих годов выпуска транспортных средств, с которыми данный шнур может функционировать на все сто процентов своих аппаратных возможностей через оболочку ISTA-D, то верхняя планка упирается в 2014, 2015 и даже 2016 годы. Дело в том, что разные модели Е-серии снимались с конвейера в разное время, а некоторые долгожители выпускались параллельно с уже вовсю продававшимися машинами более новых поколений.
BMW X1 в кузове E84 (период выпуска до середины 2015 года)
Этот компактный кроссовер премиум-сегмента был построен на проверенной платформе универсала третьей серии кузова E91. Модель оставалась на производственной линии заводов вплоть до лета 2015 года. Поскольку архитектура всей его бортовой электроники целиком и полностью базируется на стандартах шины DCAN, адаптер K+DCAN в сочетании с программой ISTA-D без малейших трудностей считывает абсолютно все блоки управления данного автомобиля, независимо от месяца сборки в 2015 году. Пользователю полностью доступны такие процедуры, как регистрация замены аккумуляторной батареи, запуск регенерации сажевого фильтра, прокачка тормозной системы со статическим тестом блоков ABS/DSC, калибровка датчиков угла поворота руля и любые другие необходимые сервисные планы.
BMW Z4 в кузове E89 (период выпуска до второй половины 2016 года)
Стильный двухместный родстер продержался в официальном производстве дольше всех своих собратьев по поколению. Последние коллекционные экземпляры сошли с конвейера в августе 2016 года. Вся электронная начинка этого спортивного автомобиля, включая сложнейшие микропроцессорные механизмы управления складной жесткой крышей, построена на чистокровной платформе Е-серии. Для владельцев и мастеров это означает, что даже для машины финального 2016 года выпуска связка K+DCAN и актуальной версии ISTA-D обеспечит стопроцентный спектр диагностических, тестовых и сервисных процедур без ограничений.
BMW X5 и X6 в кузовах E70 и E71 (период выпуска до конца 2013 — начала 2014 годов)
Популярные люксовые кроссоверы выпускались вплоть до конца 2013 года, а модель купе-кроссовера X6 Е71 частично захватила первые месяцы 2014 года. Эти автомобили обладают крайне сложной, разветвленной сетью электронных блоков, включающей шины кузова, силового агрегата, трансмиссии и активной подвески. Адаптер K+DCAN успешно справляется с этим колоссальным массивом данных через протокол DCAN, гарантируя стабильную связь с блоками управления двигателем DME/DDE, автоматической коробкой передач EGS, модулями пространства для ног FRM, системами активного рулевого управления, электронного распределения жесткости амортизаторов и контроля пневмоподвески.
BMW 3 серии в кузовах E92 и E93 (период выпуска до конца 2013 года)
Купе и кабриолеты третьей серии задержались на рынке дольше базового седана E90 и производились до конца 2013 года. Они также полностью подконтрольны возможностям кабеля K+DCAN во всех аспектах ведомого поиска неисправностей в программе ISTA-D.
Почему K+DCAN не подходит для полноценной работы с F, G, I и U-сериями
Довольно часто в сети можно встретить утверждения начинающих диагностов о том, что они смогли успешно подключить кабель K+DCAN к условному BMW F30 2012 года или F10 2014 года через программу ISTA-D и даже считали коды ошибок из блока двигателя. Это порождает опасные иллюзии и заблуждения среди автовладельцев. На самом деле, физически подключить прибор к диагностическому разъему OBD-II современных моделей действительно можно, так как геометрическая форма диагностической колодки во всем мире строго стандартизирована. Более того, в рамках международного экологического законодательства OBD-II все автопроизводители обязаны выводить базовые параметры блока управления двигателем на стандартные пины по общедоступным протоколам CAN для контроля токсичности выхлопа.
Однако при попытке провести комплексное сканирование автомобиля F-серии или тем более современных G, I и U-серий (выпускающихся с 2015-2016 годов по настоящее время) пользователь неминуемо столкнется с критическими аппаратными ограничениями. Программа ISTA-D при использовании стандартного интерфейса Ediabas (через который работает K+DCAN) просто не сможет получить доступ к подавляющему большинству периферийных электронных блоков управления. Архитектура новых кузовов требует высокоскоростной передачи объемных пакетов данных через сетевой шлюз ZGM. Пытаясь прочитать сложную оптическую мультимедийную шину MOST или внутренние подсети кузова через медленный виртуальный COM-порт адаптера K+DCAN, программа начнет выдавать критические ошибки связи, постоянные таймауты передачи пакетов данных и попросту потеряет из виду больше половины дерева блоков автомобиля.
Использование устаревшего кабеля на свежих машинах не только неэффективно, но и несет в себе прямые технологические риски для сложной бортовой электроники. Внезапное падение напряжения связи или сбой синхронизации во время проведения сервисного теста, принудительной адаптации узлов или инициализации датчиков на платформе F или G-серии через неподходящий протокол передачи данных может привести к программному сбою в дорогостоящих модулях, таких как FEM, BDC, SAS или комбинированная электронная приборная панель, для восстановления которых потребуется демонтаж блоков и помощь узкопрофильных электронщиков.
Правильная настройка ISTA-D для работы с K+DCAN на поддерживаемых машинах
Чтобы выжать максимум стабильности и скорости из связки K+DCAN и ISTA-D при работе с доступными моделями Е-серии до 2016 года выпуска, необходимо уделить пристальное внимание программным настройкам операционной системы Windows и конфигурационных файлов. Самая распространенная проблема — обрывы связи прямо посреди процесса диагностики или выполнения сервисных планов — почти всегда связана с неверными параметрами драйверов виртуального порта.
Во-первых, после физического подключения кабеля и установки официального драйвера виртуального COM-порта от компании FTDI, необходимо обязательно зайти в Диспетчер устройств Windows, открыть свойства назначенного COM-порта (для программ BMW настоятельно рекомендуется вручную выбирать порт с именем COM1) и перейти в его дополнительные параметры. Там находится критически важный пункт: Время ожидания (Latency Timer). По умолчанию операционная система Windows выставляет для него значение 16 мс. Для корректной, скоростной и бесперебойной работы с диагностическими утилитами BMW это значение необходимо жестко изменить на 1 мс. Это заставит буфер порта мгновенно отправлять пакеты данных в систему, не дожидаясь их искусственного накопления, что полностью исключит появление случайных таймаутов в программе ISTA-D.
Во-вторых, главный текстовый конфигурационный файл сервера связи EDIABAS.INI, который обычно располагается в корневой папке установленной системы Ediabas на диске C, должен иметь правильную директиву интерфейса. В строке Interface должно быть строго прописано значение STD:OBD. В самом смежном файле настроек OBD.INI, находящемся в папке Windows или Ediabas/Bin, номер порта должен в точности до единого символа совпадать с тем номером, который присвоен кабелю в Диспетчере устройств.
В самой графической оболочке ISTA-D в верхнем меню настроек конфигурации интерфейсов следует выбрать пункт Диагностический интерфейс Ediabas (настройки в ediabas.ini). При точном соблюдении этих базовых условий связка оборудования будет работать максимально быстро, стабильно и позволит безбоязненно выполнять любые доступные диагностические и сервисные операции на автомобилях Е-серии крайних лет выпуска.
Актуальное оборудование для свежих поколений автомобилей BMW
Для полноценной, безопасной и профессиональной работы с автомобилями марки BMW, выпущенными начиная с 2010-2011 годов (когда началось массовое внедрение первых моделей F-серий, таких как F01, F10, F25, F30) и заканчивая самыми актуальными на сегодняшний день моделями G-серии (G20, G30, G05, G07) и новейшими электрическими версиями, требуются совершенно другие аппаратные решения.
Сетевой интерфейсный кабель BMW ENET
Это самый доступный, конструктивно простой и в то же время невероятно эффективный инструмент для работы со всеми современными BMW F, G, I, U серий. Конструктивно он представляет собой кабель, где с одной стороны распаян разъем OBD-II (со специальным согласующим резистором между определенными пинами), а с другой — обычный сетевой коннектор RJ-45 для прямого подключения к сетевой карте ноутбука, планшета или смартфона. Данный кабель задействует прямые линии Ethernet автомобиля. Скорость обмена данными возрастает колоссально. В программе ISTA-D при настройке соединения через пункт Точка доступа ENET чтение всей структуры автомобиля и опрос дерева блоков занимает считанные секунды. Кабель ENET полностью закрывает любые потребности в диагностике, кодировании через E-Sys и обновлении программного обеспечения современных кузовов.
Оригинальный или качественный аналог дилерского комплекса ICOM
Интерфейсы линейки ICOM (A2, A3, Next) являются вершиной эволюции диагностического оборудования для BMW. Это автономные микрокомпьютеры в прочном защищенном корпусе, которые аппаратно поддерживают абсолютно все существующие протоколы обмена данными за всю историю бренда: старую K-линию, шину DCAN, высокоскоростной Ethernet DoIP, оптическую шину MOST (через специальный дополнительный блок ICOM B) и современные протоколы FlexRay. Комплекс ICOM необходим, если автосервис или продвинутый энтузиаст планирует работать абсолютно со всем модельным рядом бренда без каких-либо компромиссов и ограничений по годам выпуска, выполнять сложнейшие процедуры полного программирования пустых блоков управления, проводить инженерное кодирование дооснащений и поднимать электронику после критических программных сбоев.
Итоговая матрица применимости диагностических интерфейсов
Подводя краткий итог, можно составить четкую и понятную картину для подбора диагностического оборудования. Если в фокусе вашего внимания находятся автомобили BMW до 2007 года выпуска — кабель K+DCAN работает в режиме K-line (пины 7 и 8 замкнуты). Для машин с 2007 по 2013 год (основная масса легендарной Е-серии) — K+DCAN работает в режиме высокоскоростного DCAN. Для уникальных моделей-долгожителей Е-серии, таких как X1 E84 и Z4 E89 выпуска 2014, 2015 и 2016 годов — кабель K+DCAN по-прежнему остается полноценным, официальным и лучшим бюджетным решением для качественной работы с программой ISTA-D. Но как только речь заходит о любой модели F-серии (даже самых первых годов выпуска вроде 2010) или новейшей G-серии — кабель K+DCAN необходимо отложить в сторону, и его место должен занять кабель ENET или профессиональный многофункциональный комплекс ICOM. Понимание этих фундаментальных технических нюансов убережет электронные компоненты автомобиля от случайной порчи и сэкономит драгоценное время мастера при поиске неисправностей.
