OBD-II дает базовый доступ, но не гарантирует связь со всеми блоками
К Li Auto можно подключить сканер через OBD-II и получить только базовые данные, тогда как BMS, ADAS и другие блоки останутся недоступными. В видео показано подключение не к этому разъему, а непосредственно к Gateway. На моделях L-серии для полного доступа сторонним сканером без заводской онлайн-авторизации шлюза нужен отдельный переходник.
Стандартный разъем OBD-II расположен в привычном месте под панелью приборов, возле ног водителя. Через него доступны базовые параметры и коды, но не все электронные блоки автомобиля. Наличие разъема не означает, что сканер сможет опросить BMS, приводы, пневмоподвеску или ADAS.
Через стандартный OBD-II доступны экологические протоколы двигателя-генератора ICE и базовые параметры. На платформах L-серии внутренние высокоскоростные шины CAN/Ethernet и блоки BMS, приводов, пневмоподвески и ADAS изолированы шлюзом безопасности Gateway/CGW. Поэтому обычное подключение не заменяет полную диагностику.
Car Scanner ELM OBD2 с адаптером ELM327, например через Bluetooth 4.0 или Wi-Fi, показывает стандартные параметры двигателя-генератора и базовые OBD-коды. Глубокие блоки, в частности BMS, радары NOA, телематика T-Box и калибровка подвески, через стандартный ELM327 недоступны.
Такой адаптер подходит для просмотра базовых OBD-параметров, но не открывает заводской доступ к высокоскоростным шинам. Для глубокой диагностики Li Auto требуется оборудование, поддерживающее соответствующие блоки и процедуры.
Не путайте разъем с полным доступом
Если адаптер подключился к OBD-II, это означает лишь, что доступен базовый уровень диагностики. Для чтения конкретного блока или запуска сервисной процедуры нужен сканер с соответствующей поддержкой.
Стандартный разъем OBD-II под панелью приборов возле ног водителя в Li Auto
В видео показано подключение к Gateway, а не поиск разъема OBD-II
На 00:00 в видео показано подключение сканера XTOOL N9EV, а на 01:29 - Т-образный bypass harness, установленный в разрыв проводки Gateway/CGW. Это не поиск стандартного разъема OBD-II, а прямое подключение к шлюзу. На моделях L-серии стороннему мультимарочному сканеру без заводского онлайн-сертификата авторизации шлюза такой кабель нужен для доступа ко всем блокам.
Причина такого подключения - изоляция внутренних шин и блоков шлюзом безопасности. В видео сначала отключают питание через меню ассистента, затем под капотом обесточивают сервисный interlock и отсоединяют вспомогательную батарею 12 V, прежде чем работать со шлюзом.
- 00:08 - В видео отключают питание через меню ассистента
- 00:24 - Под капотом отключают сервисный interlock
- 00:37 - Отсоединяют вспомогательную низковольтную батарею 12 V
- 01:29 - Т-образный bypass harness подключают к Gateway
Описание видео не является процедурой ремонта
Перед отсоединением Gateway в видео отключают питание через меню ассистента, сервисный interlock под капотом и вспомогательную батарею 12 V. Нельзя выполнять эту последовательность только по видео: порядок работ должен соответствовать документации к конкретному автомобилю.
Заявленные возможности сканеров нужно сверять по блокам и функциям
XTOOL N9EV и EV-сканеры поддерживают работу с BMS, VCU, ADAS, пневмоподвеской, ESP и климатической системой. Среди функций - калибровка камер и радаров, пневмобаллонов и прокачка тормозов. Для отдельных моделей и глубоких тестов нужны переходники, в частности кабели L1E05 или L1E06. Перечень функций зависит от модели автомобиля.
В базах Launch X-431 есть отдельный пакет Lixiang (Li Auto); X-DIAG и ProDiag - программные оболочки для работы со сканером. Заявленные функции охватывают чтение и сброс DTC по всем ECUs, просмотр параметров в реальном времени, калибровку угла SAS и радаров ADAS, а также сервисный режим суппортов.
Autel MaxiSys, в частности MaxiSys Ultra EV и MS909EV, имеет расширенные функции для гибридной и высоковольтной части: BMS, тяговые инверторы и контроль изоляции. Lisik.Tech из экосистемы CarModApps - специализированное решение для Li Auto: его устанавливают в мультимедиа автомобиля или используют через приложение в связке с программами. Среди возможностей - чтение заводских параметров, привязка блоков и ключей, а также калибровка адаптивной подвески.
Выбор между этими решениями зависит от нужной работы: для высоковольтной части важны функции BMS и инверторов, а для обслуживания шасси - калибровка подвески, камер и радаров. Стандартный ELM327 таких возможностей не обеспечивает.
При выборе оборудования, в частности когда рассматривают диагностический сканер Thinktool Master, проверяйте не только наличие Li Auto в списке совместимых марок. Уточните, поддерживаются ли именно BMS, VCU, ADAS, ESP, T-Box и Gateway/CGW, какие параметры доступны и запускается ли нужная сервисная процедура.
Расположение шлюза и совместимость кабелей различаются в зависимости от модели
В Li L8 и Li L9 Gateway расположен под ковровым покрытием возле основания пассажирского сиденья, поэтому для доступа приходится откручивать кресло. В пятиместном Li L7 и более компактном Li L6 компоновка другая: до шлюза или разъемов шины иногда добираются через боковые панели центральной консоли или элементы под перчаточным ящиком, без полного демонтажа сиденья.
В первом поколении Li ONE архитектура была проще: для глубокого опроса систем через OBD-II не требовалось такое физическое врезание в жгут. На Li L6, L7, L8 и L9 доступ ко всем блокам сторонним мультимарочным сканером без заводской онлайн-авторизации шлюза требует подключения к Gateway через специальный кабель. Для Mega проверяйте схему отдельно.
Кабели L1E05 и L1E06 и Т-образный bypass harness подбирают под сканер и модель автомобиля. Для отдельных моделей и глубоких тестов нужны переходники; похожая форма разъемов не означает, что кабели взаимозаменяемы. Перед подключением сверьте их назначение.
Итак, способ физического доступа неодинаков для всей линейки: для L8 и L9 упоминается зона под пассажирским сиденьем, а на L7 и L6 доступ может быть через панели консоли или под перчаточным ящиком. Схему для Mega следует проверять отдельно.

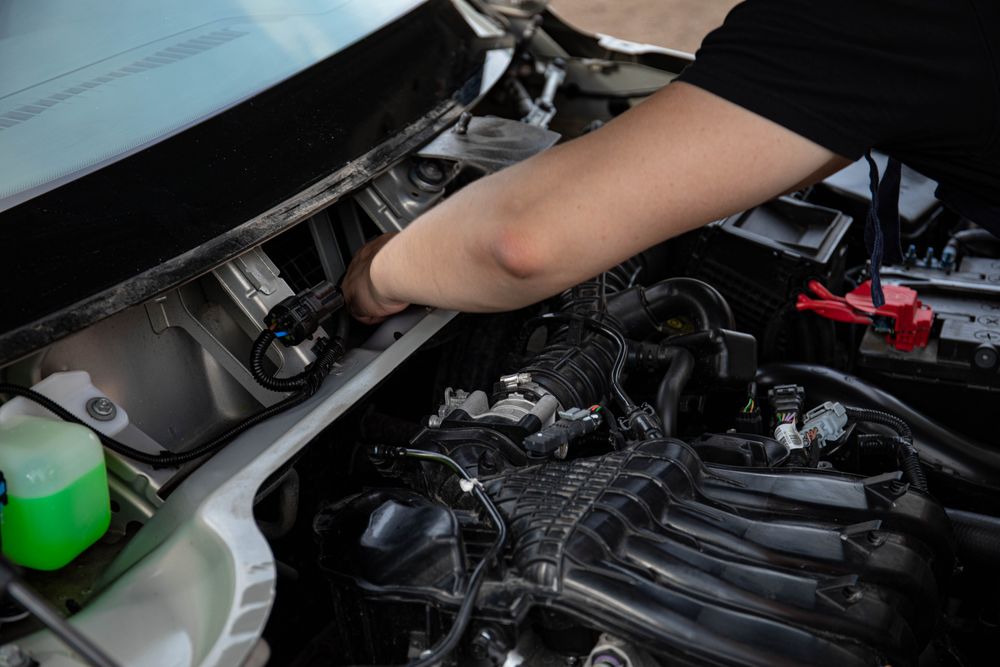

Gateway/CGW и Т-образный bypass harness для подключения к системам Li Auto
Проверка совместимости определяет безопасный порядок диагностики
Способ подключения выбирают по модели и задаче. Для базовых кодов двигателя-генератора достаточно OBD-II, а для доступа к BMS, ADAS или сервисной функции нужно оборудование с поддержкой соответствующего блока. До начала работы выясните, какой сканер и кабель нужны.
При выборе программы учитывайте разницу между базовым чтением ошибок и дилерскими процедурами. Для последних важны поддержка конкретных ECUs, параметров реального времени, калибровок и сервисных режимов, а также совместимость переходника с моделью.
- Определите модель: Li ONE, L6, L7, L8, L9 или Mega. Уточните задачу - прочитать базовые коды, просмотреть параметры, выполнить сервисную функцию или связаться с отдельным блоком.
- Сверьте поддержку нужного блока и функции для сканера, программы и кабеля. Для базовых OBD-кодов может быть достаточно стандартного разъема; для полного доступа на L-серии нужно подключение к Gateway.
- Проверьте расположение разъемов и порядок подключения по документации к автомобилю и оборудованию.
Не обходите шлюз без подтвержденной процедуры
Не подключайте bypass harness, не отсоединяйте interlock или низковольтную батарею 12 V и не разбирайте салон без документации к конкретной модели. OBD-II дает базовый доступ; для полной диагностики L-серии сторонним сканером без заводской онлайн-авторизации нужно подключение к шлюзу.
