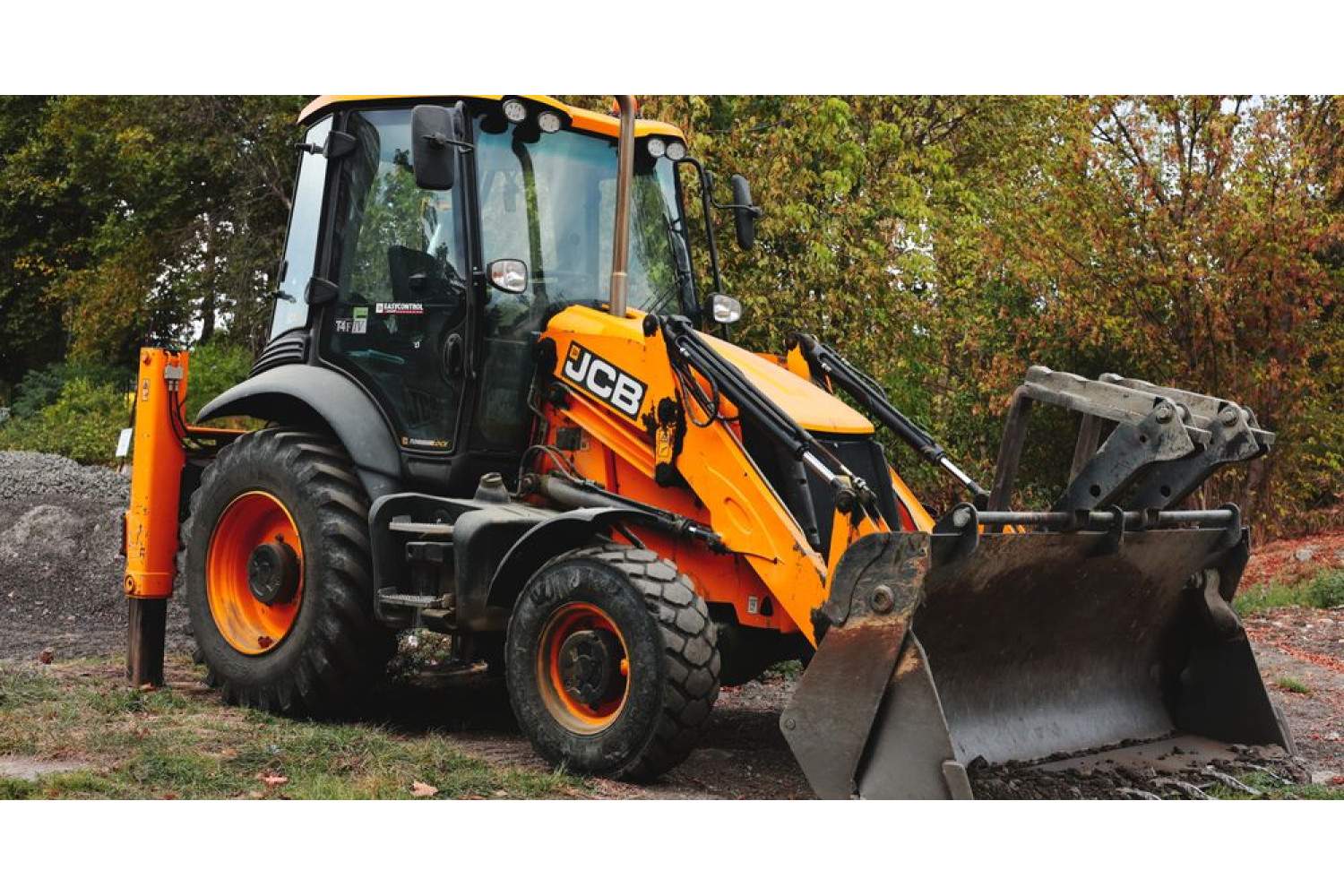

JCB Stage V: диагностика VIN и привязки иммобилайзера

Ноль в поле VIN не определяет причину неисправности

На JCB Stage V 2024 года поле VIN может оставаться со значением 0, если утилита не получила VIN из блока машины или не имеет доступа к записи. Для Immobiliser 3 проверьте общую сессию ServiceMaster, уровень Security Unlock и совместимость версии программы с блоком.

Утилита настройки иммобилайзера ожидает корректный VIN из 17 символов, считанный с главного контроллера - ECU двигателя или приборной панели/MCU. Если новый блок иммобилайзера находится в Factory Mode, утилиту запустили отдельно или основной блок еще не передал VIN, поле может сбрасываться до 0 и блокировать следующие шаги. Это не означает автоматически, что сам иммобилайзер неисправен: сначала проверьте, получила ли программа VIN в общей сессии машины.

• CAN - Проверить, передает ли шина VIN
• Сессия - Сначала идентифицировать всю машину
• Доступ - Проверить разрешение на запись
• ПО - Сверить версию с блоком Stage V

Общая сессия ServiceMaster показывает идентификацию и доступность блоков

Начинайте с полной идентификации машины в ServiceMaster, а не с отдельного запуска Mid-Range Immobiliser Setup Tool. Программа должна определить моторный и бортовой блоки и показать правильный VIN в свойствах машины. После этого перейдите к конфигурации иммобилайзера: в общей сессии утилита сможет автоматически получить VIN, необходимый для настройки.

• Запустите общую сессию ServiceMaster и выполните автоидентификацию машины.
• Проверьте, что моторный и бортовой блоки определились, а в свойствах отображается правильный 17-значный VIN.
• Только после этого откройте Mid-Range Immobiliser Setup Tool из активной сессии.

Если открыть Mid-Range Immobiliser Setup Tool отдельно из меню ярлыков, без общей сессии, утилита может не получить VIN по шине CAN. Тогда в поле остается 0, и продолжить настройку не удается. Практический порядок такой: сначала идентифицировать машину в ServiceMaster, затем перейти в меню конфигурации иммобилайзера, чтобы VIN подставился автоматически.

VIN в свойствах машины проверяйте до перехода в утилиту: ее запуск из активной сессии связывает настройку иммобилайзера с идентификацией конкретной машины.

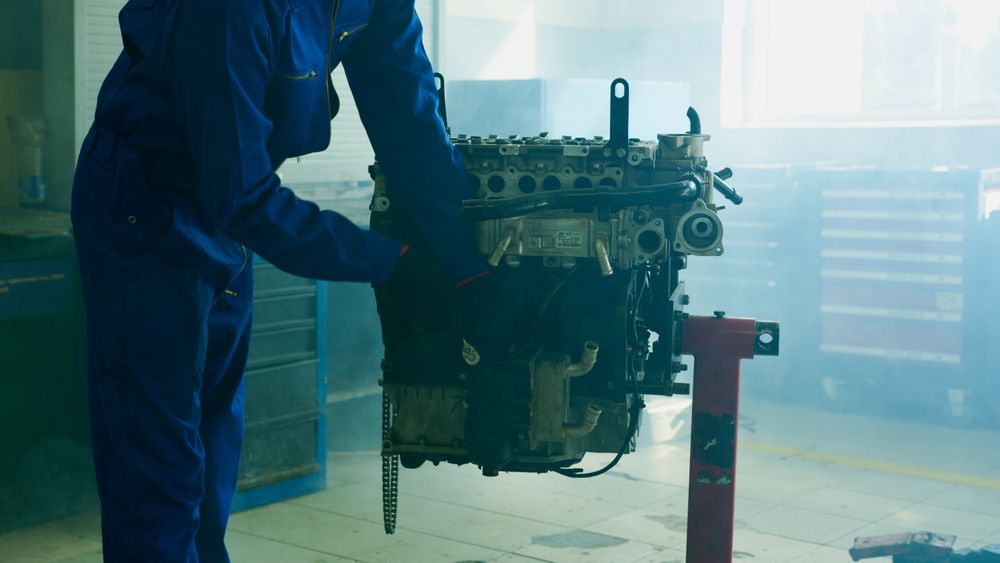

Общая идентификация JCB в ServiceMaster перед открытием настройки иммобилайзера

Immobiliser 3, ECU и MCU участвуют в разных этапах настройки

На машинах 2024 года Stage V используется блок Immobiliser 3. Для настройки утилите нужны данные машины, в частности 17-значный VIN, который передает основной контроллер - ECU двигателя или приборная панель/MCU. Убедитесь, что этот VIN виден в свойствах машины во время общей сессии, прежде чем переходить к конфигурации иммобилайзера.

Новый блок иммобилайзера может находиться в Factory Mode. В таком состоянии для записи конфигурации нужны соответствующая сессия машины и необходимый уровень доступа. Если утилита не получила VIN или запущена отдельно, поле может остаться на 0. Сам факт, что блок определяется, еще не означает, что его можно настроить без Security Unlock.

• Проверьте, определяется ли Immobiliser 3 в общей сессии.
• Убедитесь, что ECU двигателя или приборная панель/MCU передают VIN.
• После идентификации машины проверьте, доступна ли настройка иммобилайзера.

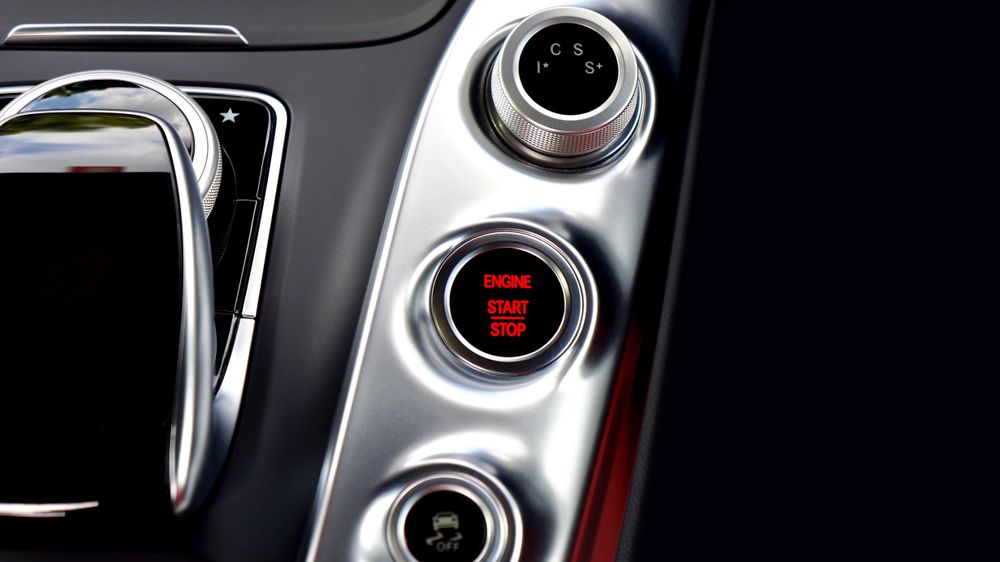

Блок Immobiliser 3, ECU двигателя и приборная панель или MCU во время диагностики JCB Stage V

Factory Mode и Security Unlock зависят от процедуры производителя

Новый блок иммобилайзера может находиться в Factory Mode. Для выхода из этого режима и записи конфигурации в свежих версиях ServiceMaster требуется инженерный доступ. Проверьте меню Utilities > Security/Access Level: для разблокировки функций утилита может запросить авторизацию Challenge/Response или Seed-Key.

Если ServiceMaster запрашивает соответствующий код, для разблокировки записи нужен JCB Security Unlock или совместимый калькулятор кодов доступа. Генератор ключей JCB или ServiceMaster Security Calculator используют для получения ответа на запрос Challenge/Response. Без кода авторизации поля редактирования защищены от записи, поэтому изменить VIN и сохранить конфигурацию не получится.

Этот уровень доступа нужен для High Security / Immobiliser Setup: после разблокировки можно привязать блок к машине, изменить VIN и активировать ключи.

Версию ServiceMaster и базы сверяют с документацией машины

На скриншоте указано JCB ServiceMaster 4 [SP8-4] [EXE v4.11.8]. Эта сборка относится к определенному периоду, а базы обновлялись максимум до 2016 года. Для машины 2024 года с экологическим классом Stage V такая версия устарела: она может не знать протоколов обмена и алгоритмов защиты блока.

Для машин Stage V нужен свежий релиз ServiceMaster 4, например версии 23.x или 24.x, с актуальными протоколами шины и базами для прошивок 728/G8620. Устаревшая v4.11.8 не поддерживает нужные прошивки и протоколы защиты блоков Stage V 2024 года, поэтому поле VIN может оставаться на 0 и не давать перейти к настройке.

Проверьте оба условия: нужны актуальные ServiceMaster 4 и базы, а для выхода нового иммобилайзера из Factory Mode - Security Unlock или совместимый калькулятор кодов доступа. Само обновление программы не заменяет авторизацию: без кода Challenge/Response запись конфигурации все равно будет заблокирована.

Разница между сборкой на скриншоте и годом выпуска машины составляет почти десять лет; старое ПО не знает нужных протоколов обмена и алгоритмов защиты блока.

Перед записью VIN выполните проверки в последовательном порядке

1. Запустите полную автоидентификацию машины в ServiceMaster, не открывая Mid-Range Immobiliser Setup Tool отдельно.
2. Проверьте правильный VIN из 17 символов в свойствах машины и убедитесь, что моторный и бортовой блоки определились.
3. Если на экране указано v4.11.8 или SP8-4, обновите ServiceMaster 4 и базы до релиза, совместимого с машинами Stage V и прошивками 728/G8620.
4. Проверьте Utilities > Security/Access Level и выполните запрос Seed-Key или Challenge/Response через JCB Security Unlock или совместимый калькулятор, если программа требует авторизацию.

После полной идентификации VIN должен подставиться автоматически. Если поле все еще показывает 0, проверьте, передал ли основной блок VIN и запущена ли утилита из активной сессии. Для записи конфигурации также нужны актуальная версия ServiceMaster и разблокированный уровень доступа.
