Что такое ЭБУ и зачем он нужен

Электронный блок управления двигателя (ЭБУ, или контроллер) — это «мозговой центр» автомобиля. Он принимает сигналы от множества датчиков, координирует работу всех систем и отслеживает возникающие неполадки.

Основной функционал ЭБУ:

• Управление впрыском топлива;
• Управление фазами газораспределения;
• Регулировка положения дроссельной заслонки;
• Анализ состава отработавших газов;
• Контроль системы зажигания;
• Определение неисправностей и информирование водителя (вывод ошибок).

Что представляет собой прошивка ЭБУ

Заводское программирование блока выполняется производителем. Однако у «родной» прошивки есть существенные недостатки: она не адаптирована под конкретные климатические условия и индивидуальный стиль езды. Более того, на современных автомобилях мощность двигателя искусственно занижается на программном уровень из-за жестких экологических требований.

Прошивка ЭБУ (или чип-тюнинг) — это процедура изменения параметров в заводской программе, позволяющая обойти эти ограничения. Процесс похож на установку операционной системы на ПК, смартфон или игровую приставку, когда под конкретные задачи создается специальный софт, эффективно управляющий возможностями «железа».

Преимущества чип-тюнинга:

• Улучшение динамики автомобиля и снижение времени разгона (обгоны становятся безопаснее);
• Повышение тяги на низких оборотах;
• Повышение чувствительности педали газа: двигатель мгновенно откликается на нажатие, исчезает «задумчивость»;
• Возможность корректного отключения катализатора или сажевого фильтра при устранении ошибок без ухудшения качества топливно-воздушной смеси;
• Стабильная работа: машина больше не «тупит» при включенном кондиционере;
• Улучшение работы двигателя на холостых оборотах;
• Более мягкое переключение передач, отсутствие провалов;
• Уменьшение эффекта «турбоямы» на турбированных моторах;
• Безопасность процедуры: всегда можно вернуться к заводской прошивке.

Минусы прошивки:

• Необходимость заправляться только на проверенных АЗС;
• Повышение нагрузки на экологию (особенно при переходе на нормы Евро-2).

Что именно корректируется в ЭБУ

В зависимости от целей чип-тюнинга в процессе программирования может изменяться до 1300 калибровок. Чаще всего корректировкам подвергаются:

• Топливоподача, пороги обогащения и ограничения подачи топлива при ускорении;
• Давление наддува на турбированных моторах (для экономичного или мощностного режимов);
• Байты аппаратной конфигурации и маски ошибок;
• Лимиты крутящего момента, наддува и топливоподачи;
• Алгоритм работы диспетчера режимов;
• Ограничители максимальных оборотов (Vmax и точки переключения).

Как проходит процесс прошивки

Диагностика. Это важнейший начальный этап. Прошивать неисправный автомобиль категорически запрещено.

Считывание данных. Мастер считывает оригинальную прошивку или идентификаторы ЭБУ.

Модернизация. Выполняется калибровка считанной программы или выбирается уже готовая, оптимизированная под конкретное авто версия.

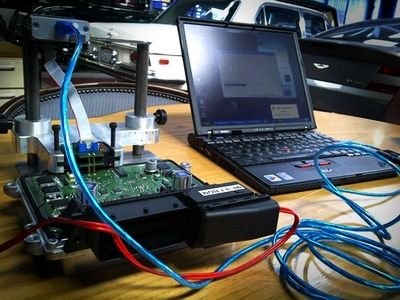

Запись софта. Прошивка одних блоков выполняется через диагностический разъем OBDII с помощью адаптера, без снятия и разборки. Другие ЭБУ необходимо демонтировать: в этом случае программирование происходит либо с разборкой и пайкой, либо без них.

Установка и тест. Блок монтируется обратно, после чего владелец совершает тестовый заезд.

Почему не стоит шить стандартный автомобиль самостоятельно

Чип-тюнинг — это филигранная работа, требующая профессиональных знаний, опыта, специализированного оборудования и свежего софта от проверенных калибровок. Желание сэкономить редко себя оправдывает: даже при наличии оборудования экономия будет минимальной. Специалист подберет актуальную версию прошивки, проведет диагностику и даст гарантию на работу.

Глубокий тюнинг: почему настройку нужно начинать с ЭБУ

Если вы решаете серьезно доработать двигатель — установить тюнинговые валы, ресивер, фильтр нулевого сопротивления или турбину — вам физически потребуется больше воздуха. Но подача воздуха требует пропорционального увеличения количества бензина. Всем этим управляет контроллер инжекторного двигателя.

Прежде чем менять «железо», необходимо научиться корректировать программу управления. Бессмысленно начинать с выбора валов, если вы не сможете настроить под них ЭБУ.

Можно доверить эту задачу стороннему настройщику, но за пару часов совместных тестов детально откатать программу во всех режимах невозможно — мастер, скорее всего, настроит её поверхностно, «лишь бы ехала». Самостоятельная настройка в данном случае эффективнее, так как никто не знает поведение машины лучше её владельца.

Важно: Серьезный тюнинг в России экономически оправдан из-за прогрессивного налога на мощность. Выгоднее и дешевле доработать стандартный автомобиль и получить высокую мощность за меньшие деньги, чем покупать дорогой суперкар и платить огромный налог.

Особенности блоков управления и оборудования для настройки

Для серьезного тюнинга стандартные заблокированные блоки подходят плохо.

Пример со стандартным блоком ВАЗ-2112:

Его можно перепрошить с помощью спецтехнологий, но полноценно работать не получится — нельзя изменить константы и основы алгоритмов. Он останется привязан к ДМРВ (датчику массового расхода воздуха) и лямбда-зонду для корректировок. Для глубокого тюнинга он не годится.

Пример со Bosch Motronic (BMW):

Заводской блок старых серий вообще не шьется напрямую. Для его изменения требуется перепайка чипа или установка платы Motronic Online, но он все равно не умеет адекватно работать с турбиной через ДМРВ. Такие блоки лучше сразу менять на настраиваемые.

Инженерные блоки и онлайн-настройка

Для полноценной работы используется инженерный ЭБУ (например, Январь 7.2 Инженерный). Он полностью совместим по форме и проводке со стандартным блоком ВАЗ (подходит для 16-клапанных моторов с механическим дросселем примерно 2005–2010 годов выпуска; стоит около 5000 рублей). На более старые инжекторы ставится Январь 5.1. Модификации для 8- и 16-клапанных моторов отличаются количеством выходов на катушки зажигания (4 индивидуальных выхода против 2 парных).

К инженерному блоку можно подключиться прямо на ходу для отслеживания и изменения параметров в реальном времени, а также запустить функцию автообучения. Программа будет сама корректировать топливную карту прямо во время движения, что критически важно при настройке турбо-моторов.

У зарубежных блоков управления (например, Haltech и др.) понятия «неинженерный блок» вообще нет — они все по умолчанию поддерживают онлайн-настройку.

Программное обеспечение и переходники

Для работе с отечественными блоками (Январь) вам потребуется целый комплекс оборудования и софта:

• Провода и адаптеры для подключения ЭБУ к компьютеру.
• Программа-загрузчик (флешер): Например, Combiloader. Она используется для установления связи с ЭБУ, считывания текущей программы (например, прошивки от «Копейки») и последующей записи новой.
• Редактор калибровок: Программа ChiptuningPro, в которой открывается и вручную корректируется считанная прошивка.
• Программа для онлайн-откатки: Третий софт (Онлайн-тюнер), связывающий блок и компьютер в движении.

На рынке софта для Январей выделяются конторы SMS-Soft (популярный, но довольно «глючный» и сложный в освоении интерфейс, используемый автором статьи) и TRS-Soft.

Зарубежные альтернативы

Зарубежные системы управления гораздо удобнее. Например, для работы со стендэлоун-системой Megasquirt не нужны сложные переходники: вы просто вставляете обычный USB-кабель от контроллера в ноутбук и используете одну единую программу — TunerStudio. Она заменяет собой и загрузчик, и онлайн-редактор. Функция автообучения там реализована «умнее»: она не просто правит смесь в конкретной точке, но и просчитывает соседние ячейки на опережение, а весь интерфейс нагляден и дружелюбен (софт Megasquirt доступен на русском языке, у Haltech — на английском).

Если для машины нет готового тюнинг-комплекта ЭБУ, часто берут родной блок, убирают из него внутреннюю плату и впаивают внутрь корпуса кастомную материнскую плату со своими чипами. Она подключается к штатной проводке родным разъемом, а наружу выводится USB-кабель для ПК.

Стоимость простейшего комплекта мирового уровня Haltech для 4-цилиндрового мотора составляет порядка 500–600 евро. С учетом курса валют отечественный SMS-Soft остается бюджетной, хоть и капризной альтернативой. При этом блоки Haltech имеют колоссальное преимущество: они поддерживают кастомные конфигурации (можно переделать под 3-цилиндровый мотор через переходник или отрезав родную фишку), работают с электронной дроссельной заслонкой и CAN-шиной, сохраняя весь комфорт и функции современного автомобиля. Блоки Январь электронный дроссель не поддерживают — только механический (электронный придется переделывать на механику).

Важнейший инструмент: Широкополосный лямбда-зонд (ШДК)

Для настройки мотора вам жизненно необходим датчик состава смеси. Штатный (узкополосный) лямбда-зонды есть в каждом инжекторном авто, но он работает по принципу «больше / меньше / норма». Он видит точную смесь только в узком диапазоне (стехиометрия — 14,7:1). Его задача — экономить топливо при малых нагрузках (небольшие обороты, слегка нажатая педаль газа).

В мощностных режимах (педаль в пол, дроссель открыт, расход воздуха максимален) ЭБУ перестает ориентироваться на штатную лямбду и начинает заливать топливо по жестким картам, опираясь на показания ДМРВ. Если ДМРВ отключить, блок уйдет в аварийный режим и будет лить бензин только по датчику положения дроссельной заслонки (ДПДЗ), чтобы машина могла доехать до сервиса.

Настроить мотор по вольтметру, подключенному к узкополосной лямбде (контролируя значения от 0 до 1 Вольта), теоретически можно, но на практике это приведет к поломке.

Для настройки нужен широкополосный лямбда-зонд (ШДК) с контроллером. Контроллер преобразует сигнал в диапазон от 0 до 5 Вольт, позволяя точно видеть состав смеси от самой богатой до самой бедной. При этом на иномарках ШДК можно подключить напрямую к ноутбуку, минуя промежуточные блоки — Январь напрямую показания стороннего ШДК не понимает.

Варианты ШДК на рынке:

• Линейка Innovate / ViPEC: Признанные лидеры.
• Innovate LC-2: Доступный вариант (на eBay стоит в районе 120 долларов). Контроллер идет отдельно от датчика, а показания выводятся на отдельный стрелочный или цифровой прибор. Подходит для постоянной установки в авто (например, установлен на BMW автора).
• Innovate LM-2: Более продвинутая и громоздкая версия (цена от 150 до 200 долларов в зависимости от комплектации). Поддерживает подключение к ПК по USB, имеет аналоговые входы/выходы, которые можно программировать. Позволяет подключить сразу два ШДК (для моторов V8 с раздельным выхлопом). Поддерживает запись логов и спортивный софт (за некоторые функции нужно доплачивать).

Как работает процесс онлайн-автообучения

Вы подключаете инженерный ЭБУ (Январь) к ноутбуку. Туда же через USB подключается контроллер ШДК (например, LM-2). На ноутбуке запускается программа онлайн-тюнера.

ШДК улавливает состав выхлопных газов → передает данные на свой контроллер → контроллер отправляет их по USB в программу настройки → программа сравнивает текущую смесь с желаемой (заданной в таблице) и автоматически корректирует топливную карту в ЭБУ прямо во время движения.

Если автоматического режима нет, настройка происходит вручную: водитель нажимает на газ, фиксирует в логах, в каких режимах смесь беднит или богатит, останавливается и руками правит ячейки. Это намного дольше, но тоже эффективно.

Итог: Начать тюнинг стоит с покупки ШДК. Даже на стандартной машине он послужит отличным диагностическим прибором: любые проблемы с мотором сразу отразятся на составе смеси, и вы начнете гораздо лучше понимать физику работы своего двигателя. Без этого оборудования тюнинг автомобиля останется лишь мимолетным и безуспешным увлечением.
