Полное руководство по обновлению прошивки китайского сканера Star Diagnosis SD Connect C4

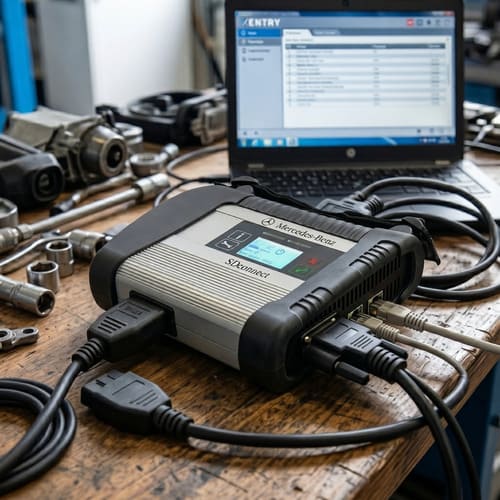

Мультиплексор Star Diagnosis SD Connect C4 является одним из самых популярных и востребованных приборов для глубокой диагностики, кодирования и программирования автомобилей концерна Mercedes-Benz. Однако большинство приборов, представленных на рынке, являются китайскими копиями различного уровня качества. Рано или поздно владельцы таких сканеров сталкиваются с необходимостью обновления микропрограммного обеспечения (прошивки) прибора. Это может потребоваться для работы с более новыми версиями дилерского программного обеспечения Xentry или DAS.
Процедура обновления китайского клона — это всегда процесс с повышенным риском. Малейшая ошибка, скачок напряжения или потеря связи могут привести к программной блокировке мультиплексора. В этой статье мы максимально подробно разберем все этапы подготовки, настройки и непосредственно прошивки SD Connect C4, чтобы минимизировать риски и сохранить работоспособность вашего оборудования.
Золотое правило диагностики: работает — не трогай
Прежде чем приступать к каким-либо манипуляциям с программным обеспечением мультиплексора, задайте себе вопрос: действительно ли вам необходимо это обновление? Китайские клоны часто собираются на устаревшей компонентной базе, а их серийные номера в большинстве случаев давно занесены в черный список (blacklist) разработчиками оригинального ПО. Самый известный из таких заблокированных серийных номеров — 100925.
Если ваш сканер стабильно связывается с автомобилями, читает блоки, выполняет кодировки и корректно работает с установленной у вас версией Xentry, лучше отказаться от идеи обновления. Попытка обновить прибор с черным серийным номером на свежей версии программы без предварительной подготовки (замены файлов лицензий и переименования папок с обновлениями) приведет к появлению ошибки на дисплее прибора и его блокировке.
Почему категорически запрещено прошивать SD Connect C4 по Wi-Fi
Самая фатальная ошибка, которую совершают начинающие диагносты — попытка запустить процесс обновления микропрограммного обеспечения через беспроводную сеть Wi-Fi. Причина, по которой многие пытаются это сделать, проста: компьютер по какой-то причине не видит прибор через LAN-кабель, и пользователь решает обойти проблему по воздуху.
Делать это категорически нельзя ни при каких обстоятельствах. Беспроводное соединение по своей природе нестабильно. Оно подвержено радиопомехам, скачкам пинга и кратковременным потерям пакетов данных. Для обычной диагностики это может выражаться в секундном зависании программы, но при записи прошивки в энергонезависимую память прибора любая потеря пакета означает моментальное разрушение файловой системы сканера.
Если во время записи файлов операционной системы (OS) или командного интерфейса (CSD) через Wi-Fi моргнет связь, мультиплексор больше никогда не загрузится. Он превратится в нерабочий кусок пластика с неработающим экраном. Восстановить его программными методами будет невозможно. Потребуется полное вскрытие прибора, выпаивание микросхем флеш-памяти (обычно это AMD, Spansion или контроллеры PIC) и их перепрошивка на специальном программаторе дампами, считанными с заведомо исправного устройства.
Подготовка к обновлению: три важнейших условия
Если вы твердо решили, что обновление необходимо, и приняли все риски, вам потребуется тщательно подготовить рабочее место. Успех операции на девяносто процентов зависит от правильной подготовки питания и связи.
1. Использование правильных элементов питания
Вам потребуется приобрести шесть абсолютно новых, качественных и полностью заряженных аккумуляторов формата AA. Это должны быть исключительно никель-металлгидридные (NiMH) аккумуляторы с напряжением 1.2 вольта. Использовать обычные щелочные (Alkaline) батарейки на 1.5 вольта строго запрещено. Причина кроется в схемотехнике прибора: при подключении внешнего питания мультиплексор пытается заряжать элементы, находящиеся в батарейном отсеке. Попытка зарядить обычные батарейки приведет к их перегреву, протеканию электролита на плату или резкой просадке по току. Если в момент прошивки пропадет внешнее питание, а аккумуляторы не удержат заряд — прибор выйдет из строя.
2. Стабильное внешнее питание
Во время обновления мультиплексор должен быть подключен к надежному источнику питания. Лучше всего использовать OBD2-кабель, подключенный к диагностическому разъему автомобиля с хорошим аккумулятором. Также можно использовать качественный лабораторный блок питания, выдающий напряжение 12 вольт и силу тока не менее полутора ампер. Убедитесь, что на экране сканера отображается иконка подключенного внешнего кабеля и значок батареи.
3. Прямое соединение по кабелю LAN
Как мы уже выяснили, прошивка допускается исключительно по проводному соединению. Используйте комплектный зеленый LAN-кабель или качественный патч-корд. Если при подключении кабеля прибор не определяется в системе, проблему нужно решать на уровне сетевых настроек Windows, а не переходить на Wi-Fi.
Решение проблем с подключением по локальной сети
Если ваш ноутбук не видит SD Connect C4 по кабелю, выполните следующие действия по настройке сетевого адаптера. Прибор связывается с компьютером по строго заданным статическим адресам. Вам необходимо зайти в панель управления Windows, перейти в центр управления сетями и общим доступом, выбрать свойства вашего Ethernet-адаптера и зайти в свойства протокола IPv4.
Там необходимо вручную прописать статический IP-адрес. В поле IP-адрес введите 172.29.127.119 (допускается использование других адресов в подсети 172.29.127.x, кроме адреса самого прибора). В поле маска подсети введите 255.255.0.0. Сохраните настройки. После этого на экране прибора должна появиться иконка кабельного подключения, а в программе управления мультиплексор станет доступен для выбора.
Пошаговый алгоритм прошивки мультиплексора
Когда аккумуляторы установлены, питание подано, а связь по локальной сети стабильна, можно приступать к самому процессу прошивки. Вся работа выполняется через специальную утилиту SDconnect Toolkit, которая устанавливается на компьютер вместе с основным пакетом программ Xentry и DAS.
- Включите компьютер и дождитесь полной загрузки операционной системы и всех фоновых служб.
- Запустите SDconnect Toolkit. В правом нижнем углу экрана (в системном трее) найдите иконку программы, кликните по ней и выберите ваш мультиплексор. Обычно он отображается под номером 01.
- В открывшемся окне программы перейдите в раздел Administration (Администрирование) и откройте вкладку Software update (Обновление программного обеспечения).
- Прошивка состоит из трех основных файлов: OS (операционная система), CSD (командное программное обеспечение) и Boot/Power management (управление питанием). Обновлять их нужно строго по очереди.
- Сначала выберите файл обновления операционной системы, который обычно называется Update_OS.zip. Нажмите кнопку Start. Процесс записи займет несколько минут. В это время категорически запрещено прикасаться к кабелям питания и локальной сети, закрывать программу или выключать компьютер. После завершения записи прибор автоматически перезагрузится.
- Дождитесь полной загрузки прибора и появления информации на его дисплее. Снова зайдите в раздел Software update в программе на компьютере.
- Теперь выберите файл обновления командного интерфейса, который называется Update_CSD.zip, и нажмите Start. Этот процесс может длиться немного дольше предыдущего. По завершении прибор снова уйдет в перезагрузку.
- Обновление файла Power management (Update_Boot.zip) требуется не всегда, в большинстве случаев для корректной работы с новой версией Xentry достаточно успешного обновления OS и CSD.
Что делать при неудачном исходе
Если несмотря на все предосторожности процесс прервался, или вы попытались прошить прибор с заблокированным серийным номером без патчей, сканер перестанет загружаться. На экране может гореть постоянная ошибка, либо дисплей вообще не будет включаться, а прибор перестанет определяться по локальной сети.
В такой ситуации программные методы бессильны. Вам потребуется обратиться к специалистам по ремонту автомобильной электроники, которые имеют опыт работы с мультиплексорами Star Diagnosis. Потребуется разборка корпуса, аккуратное выпаивание микросхем памяти с материнской платы, установка их в колодку программатора (например, TL866II Plus или более продвинутых моделей) и запись рабочих дампов (файлов прошивки), соответствующих вашей ревизии платы. После этого микросхемы припаиваются обратно, и прибор тестируется.
Подводя итог, хочется еще раз подчеркнуть: обновление китайского клона SD Connect C4 — это процедура для опытных пользователей, которые понимают все риски и умеют правильно настраивать сетевые параметры Windows. Никогда не спешите, всегда проверяйте заряд аккумуляторов и стабильность соединений, и ваш сканер прослужит вам долго и надежно.
