Решение проблем с Tactrix Open Port 2: Подробный анализ
Сегодня мы рассматриваем устройство Tactrix Open Port 2, предназначенное для диагностики автомобилей через разъем OBD. К сожалению, мы столкнулись с неисправностями в работе этого устройства. Давайте разберем детали и выясним, в чем проблема и как мы попытались ее исправить.
Начальная проблема
При подключении Tactrix Open Port 2 к автомобилю через разъем OBD на устройстве должен загореться индикатор, показывающий, что оно работает. Однако в данном случае индикаторы не загораются. Несмотря на это, при подключении через порт mini USB компьютер распознает устройство, и блок управления двигателем (ECU) можно программировать без проблем.
Исследование проблемы
Мы начали устранение неполадок с фокусировки на системе подачи питания платы. Устройство использует понижающий преобразователь SRDC для понижения напряжения с 12 В автомобиля до более низкого, подходящего для платы. Этот понижающий преобразователь работает вместе с регулятором на 3,3 В для обеспечения необходимого питания.
Наблюдения

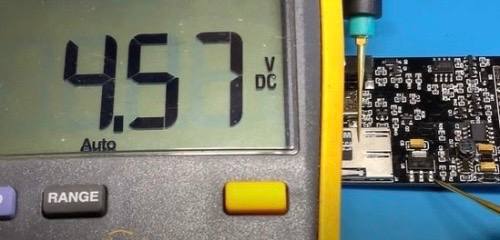

- Понижающий преобразователь выдавал всего 1,6 В, чего недостаточно для правильной работы регулятора на 3,3 В. Обычно регулятор на 3,3 В нуждается во входном напряжении около 4,3-4,5 В.
- Мы проверили техническую документацию на LM2734, понижающий преобразователь постоянного тока, и обнаружили, что он подходит для автомобильных напряжений с входным диапазоном 3-20 В.
- Схема применения показала потенциальный делитель, который устанавливает выходное напряжение.
Необычные находки
Резисторы R1 и R2, обозначенные как 10K (0 1 C), показались необычными. Используя стандартное опорное напряжение 0,8 В из технической документации и желаемое выходное напряжение 5 В, рассчитанное значение для R2 должно быть около 52,5K. Ближайший доступный резистор был 56K, который мы решили использовать для замены.
Попытка исправления
1. Мы заменили неправильный резистор 10K на резистор 56K для корректировки выходного напряжения.
- Нанесли флюс для облегчения пайки.
- Обеспечили правильное размещение и пайку нового резистора.
- Протестировали измененную схему, но она все еще не работала как ожидалось.
2. Поскольку основной понижающий преобразователь оказался неисправным, мы решили заменить его на предварительно собранную плату DC-DC преобразователя.
- Подключили 12В вход платы преобразователя к питанию автомобиля и 5В выход к входу регулятора на 3,3В.

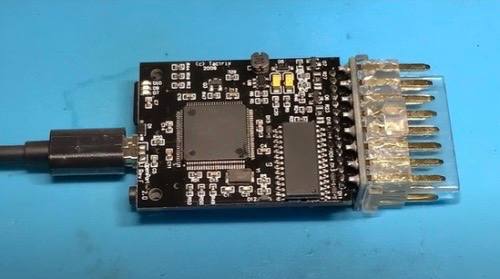

- Подключили плату через USB, чтобы подтвердить правильность расположения выводов и убедиться, что соединения правильные.
Итоговое тестирование
После подключения новой платы преобразователя устройство включилось с другой последовательностью мигания индикатора, что свидетельствовало о его работоспособности. Подключение к компьютеру подтвердило, что устройство распознано как USB.
Несмотря на то, что серийный номер указывает на возможность подделки, устройство теперь казалось работоспособным и готовым к использованию.
Заключение
Благодаря тщательному обследованию и устранению неполадок нам удалось снова запустить Tectrix Open Port 2, обходя неисправные компоненты с помощью надежной платы преобразователя DC-DC.
Несмотря на то, что данное устройство оказалось подделкой, процесс ремонта предоставил ценные знания о работе таких устройств и обеспечил их функциональность для их предполагаемого использования.
