Русификация и перевод панели приборов Range Rover L405 2016 3.0 SC из миль в километры: Полное руководство по программной перепрошивке шкалы
Владельцы автомобилей Range Rover L405 с двигателем 3.0 Supercharged (3.0 SC), привезенных из рынка США или Великобритании, часто сталкиваются со специфической проблемой адаптации интерфейса под европейские стандарты. Современный Range Rover четвертого поколения оснащен полностью цифровой виртуальной панелью приборов (TFT-дисплеем). Казалось бы, смена единиц измерения в стандартном меню мультимедийной системы должна полностью решить вопрос индикации скорости и пробега. Однако на практике автовладельцы замечают неприятный нюанс: цифровые показатели одометра и текущей скорости действительно переводятся в километры, но сами круговые шкалы спидометра (графическая подложка виртуального прибора) остаются оцифрованными в милях. Максимальная отметка шкалы при этом жестко привязана к американским или британским стандартам (например, 140 или 160 миль в час), а цена деления делает визуальное считывание скорости в километрах крайне некомфортным.
Такая ситуация возникает из-за глубоких региональных настроек конфигурации автомобиля. Простое переключение в пользовательском меню меняет лишь формат вывода некоторых текстовых и числовых данных, но не затрагивает графическую архитектуру прошивки модуля управления панелью приборов (IPC — Instrument Panel Cluster). Чтобы исправить шкалы, сделать их полноценно европейскими с максимальной отметкой в 240 или 260 км/ч и удобным шагом разметки, требуется профессиональное программирование центрального конфигурационного файла автомобиля (CCF) с использованием дилерского диагностического оборудования. В данной статье мы детально разберем техническую суть этой проблемы, методы её решения, алгоритм работы с программным обеспечением Land Rover и ключевые аспекты безопасности при проведении подобных сервисных процедур.
Почему графическая шкала спидометра не меняется через бортовое меню?
В автомобилях Range Rover L405 архитектура бортовой электроники построена на жестком разделении пользовательских настроек и заводских параметров конфигурации (Car Configuration File — CCF). Файл CCF содержит сотни параметров, определяющих комплектацию конкретного экземпляра автомобиля, рынок его сбыта (целевой регион), тип установленных фар, объем топливного бака, тип тормозной системы и, конечно же, исполнение приборной панели. Этот файл хранится в энергонезависимой памяти центральных модулей (чаще всего в блоке кузовной электроники BCM или блоке межсетевого интерфейса GWM).
Когда автомобиль сходит с конвейера для американского рынка (спецификация NAS — North American Specification), в его CCF прописывается соответствующий региональный код. Виртуальная панель приборов при включении считывает эти данные и загружает из своей внутренней флеш-памяти графические файлы (скины), соответствующие американскому рынку. Пользовательское меню позволяет изменять лишь "косметические" параметры: переводить мили в километры, галлоны в литры, градусы Фаренгейта в Цельсии для удобства водителя. Но сам алгоритм отрисовки круговой шкалы остается неизменным, так как графический движок панели жестко заблокирован на уровне конфигурации CCF. Для полноценного перевода шкал в километры необходимо принудительно заставить автомобиль "думать", что он изначально был произведен для европейского рынка или стран СНГ.
Необходимое оборудование и программное обеспечение
Для реализации процедуры перепрошивки шкал на Range Rover L405 2016 года выпуска требуется специализированный программно-аппаратный комплекс. Использование универсальных мультимарочных сканеров (таких как Launch, Autel или Thinkdiag) в данном случае не даст результата, поскольку они не обладают достаточным функционалом для редактирования и корректной перезаписи центрального файла конфигурации JLR.
Основным инструментом для работы выступает дилерское программное обеспечение. Стоит отметить, что 2016 год для концерна Jaguar Land Rover является переходным периодом в плане архитектуры электроники. На автомобилях первой половины 2016 года (до перехода на мультимедийную систему InControl Touch Pro) используется диагностическая программа JLR SDD (Symptom Driven Diagnostics). Для автомобилей конца 2016 года (фактически 2017 модельного года), которые получили новую архитектуру сети DoIP (Diagnostics over Internet Protocol), применяется уже более современное программное обеспечение — JLR Pathfinder.
Для успешного выполнения процедуры инженеру потребуются следующие компоненты:
- Диагностический интерфейс (J2534 или DoIP). Для работы с SDD идеально подходят оригинальные адаптеры JLR Mangoose, DrewTech, либо качественные приборы Bosch VCI. Для работы с Pathfinder необходим интерфейс с поддержкой протокола DoIP (например, оригинальный JLR DoIP VCI или его сертифицированные аналоги).
- Программное обеспечение JLR SDD или Pathfinder с активированным инженерным режимом (Engineering Mode). Обычный сервисный доступ не позволяет редактировать важные строки в файле CCF, поэтому требуется разблокировка специальных функций с помощью генератора кодов доступа (Seed-Key Generator).
- Стабилизированный источник бесперебойного питания для автомобиля. Процедура считывания, модификации и последующей записи конфигурации CCF, а также возможная перепрошивка модуля IPC, занимают значительное время. В этот период зажигание автомобиля должно быть включено, а просадка напряжения ниже 12.5-12.8 Вольт может привести к критической ошибке записи и "окирпичиванию" электронных блоков. Блок питания должен обеспечивать стабильный ток не менее 50-80 Ампер.
Пошаговый технический алгоритм перепрограммирования панели приборов
Процесс полной русификации и перевода шкал Range Rover L405 состоит из нескольких последовательных этапов, каждый из которых требует от специалиста предельной внимательности и четкого соблюдения инструкций.
Этап 1: Подготовка и компьютерная диагностика
Перед началом любых операций по изменению конфигурации необходимо провести полный опрос всех электронных систем автомобиля. Наличие активных критических ошибок по шине данных CAN/FlexRay или по цепям питания модулей BCM, GWM и IPC является строгим противопоказанием к началу программирования. Все старые диагностические коды неисправностей (DTC) должны быть проанализированы и удалены. Автомобиль подключается к мощному зарядному устройству, а диагностический ноутбук — к сети 220V, чтобы исключить риск внезапного отключения оборудования.
Этап 2: Считывание и резервное копирование файла конфигурации CCF
Специалист запускает диагностическую сессию в JLR SDD или Pathfinder, вводит VIN-код автомобиля (или программа считывает его автоматически) и переходит в инженерное меню работы с конфигурацией. Первым и самым важным действием является создание резервной копии оригинального файла CCF (As-Built). В случае сбоя оборудования или некорректного изменения параметров резервная копия позволит восстановить работоспособность автомобиля до исходного состояния. Оригинальный файл сохраняется на жестком диске ноутбука в отдельную папку.
Этап 3: Редактирование целевых параметров в CCF
После активации инженерного доступа (Seed-Key) специалист открывает редактор параметров CCF. Чтобы изменить графику виртуального спидометра с миль на километры, необходимо найти и отредактировать несколько ключевых строк. Названия параметров могут незначительно отличаться в зависимости от версии прошивки и используемого софта, но общая логика такова:
- Market Designation (Целевой рынок): Значение изменяется с "NAS" (Северная Америка) или "UK" (Великобритания) на "Europe", "Rest of World" (Весь остальной мир) или конкретно "Russia/CIS" (если требуется полная адаптация под русскоязычный интерфейс).
- Language (Язык интерфейса): Устанавливается приоритет европейских языков, включая русский, для корректного отображения подсказок на приборной панели.
- Speedometer variant / Instrument cluster graphics: Этот параметр отвечает за выбор конкретного визуального шаблона. Значение переключается со спецификации миль на спецификацию километров (метрическая система).
Важно отметить, что в автомобилях JLR изменение параметров CCF должно выполняться синхронно. Некоторые параметры имеют дублирующие или взаимосвязанные строки (например, единицы измерения давления в шинах TPMS, настройки климат-контроля и навигационной системы). Комплексный подход гарантирует, что после прошивки все системы автомобиля будут работать слаженно, без внутренних конфликтов.
Этап 4: Запись измененной конфигурации и перезагрузка блоков
После изменения параметров модифицированный файл CCF записывается обратно в автомобиль. Программа производит поочередное обновление конфигурации в основном блоке (BCM) и резервных модулях (например, GWM или ABS), чтобы исключить рассогласование данных. Во время процесса записи на панели приборов могут загораться различные предупреждающие индикаторы, а стрелки и дисплеи могут временно отключаться — это нормальный рабочий процесс перезагрузки шины данных. После успешного завершения процедуры зажигание автомобиля выключается на несколько минут для полного засыпания мультиплексной сети и фиксации новых параметров в памяти блоков.
Этап 5: Принудительное обновление ПО модуля IPC (при необходимости)

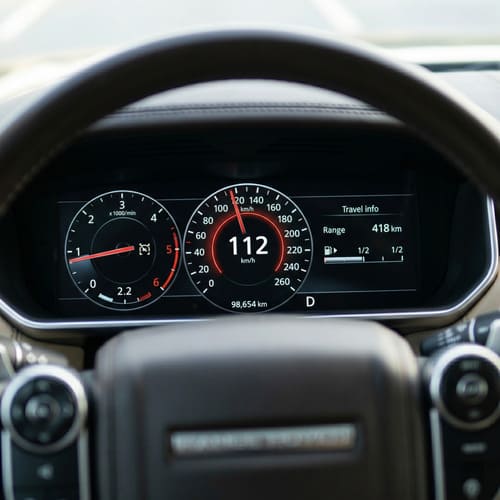

В большинстве случаев на Range Rover L405 2016 года изменения параметров в CCF достаточно для того, чтобы цифровая панель приборов автоматически перестроила свою графику. При следующем включении зажигания водитель видит полностью обновленный интерфейс: шкала спидометра оцифрована до 240 или 260 км/ч, а шаг делений становится ровным и легко читаемым.
Однако в редких модификациях, если версия программного обеспечения самой приборной панели была устаревшей или заблокированной для других рынков, графика может остаться прежней. В такой ситуации требуется дополнительная процедура — принудительное обновление (флешинг) софта модуля IPC через функцию "Программирование существующего модуля" в SDD/Pathfinder. Диагностическая программа загрузит с сервера JLR или локальной базы данных необходимый пакет европейских калибровок, ориентируясь на измененный файл CCF, и полностью перезапишет внутреннюю флеш-память панели приборов. Это занимает от 15 до 40 минут стабильного процесса программирования.
Финальное тестирование и возможные нюансы после прошивки
После завершения всех программных процедур выполняется финишный цикл проверок. Специалист снова проводит компьютерную диагностику, стирает все сохраненные коды неисправностей, которые неизбежно возникают в процессе перепрограммирования из-за временной потери связи между блоками. Затем выполняется проверка работоспособности панели в реальных условиях:
- Контролируется точность показаний виртуальной стрелки спидометра в сравнении с реальной скоростью по GPS.
- Проверяется корректность отображения подсказок штатной навигационной системы (если она используется).
- Тестируется корректность перевода сопутствующих систем: бортового компьютера, индикации расхода топлива (перевод из MPG в литры на 100 км), отображения температуры наружного воздуха и работы круиз-контроля.
В результате автовладелец получает абсолютно "европеизированный" автомобиль. Эксплуатация Range Rover становится безопасной и комфортной, так как водителю больше не приходится судорожно пересчитывать мили в километры в уме во время движения по трассам с камерами фиксации скорости. Вся информация воспринимается мгновенно на интуитивном уровне.
Стоимость процедуры и рекомендации по выбору специалистов
Перепрограммирование конфигурации CCF и адаптация панели приборов Range Rover L405 — это высокотехнологичная услуга, требующая дорогостоящего оборудования и глубоких знаний архитектуры электроники Jaguar Land Rover. Попытки выполнить процедуру "дешевыми" шнурами или у мастеров без опыта работы с премиальным британским сегментом часто приводят к серьезным поломкам. Самый распространенный исход неквалифицированного вмешательства — сбой контрольных сумм CCF, из-за чего автомобиль полностью блокируется, перестает реагировать на кнопку старт-стоп и переходит в аварийный режим ("режим кирпича"). Восстановление машины после таких экспериментов обходится в разы дороже профессиональной прошивки.
Стоимость качественной услуги на рынке варьируется в разумных пределах и зависит от конкретного года выпуска автомобиля, версии его программного обеспечения и необходимости проведения дополнительных работ (например, сопутствующего обновления карт навигации или русификации главного экрана мультимедиа). В среднем по специализированным сервисам цена изменения конфигурации и адаптации шкал составляет от 50 до 150 долларов США в эквиваленте. Учитывая класс автомобиля и уровень комфорта, который приобретает владелец, эти инвестиции полностью оправданы.
Для автодиагностов, желающих самостоятельно и профессионально оказывать подобные услуги по настройке и чип-тюнингу автомобилей различных марок, ключевым фактором успеха является правильный выбор программного обеспечения и надежного диагностического оборудования.
