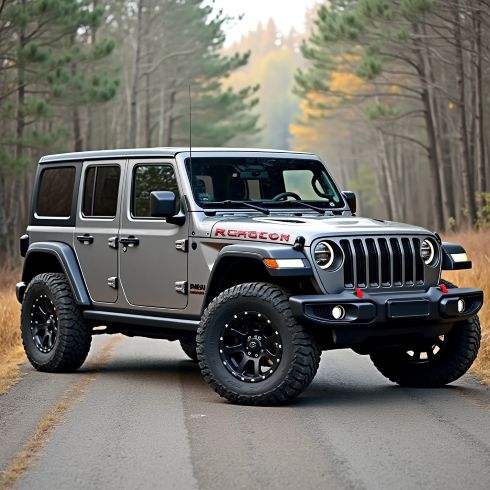

Смерть и перерождение Jeep Wrangler Rubicon: спасение внедорожника

Этот Jeep Wrangler Rubicon был доставлен эвакуатором из Челябинска в Москву. Его владелец – волонтер поисково-спасательного отряда, использующий внедорожник в экстремальных условиях. Автомобиль пережил тяжелые испытания, но после преодоления водного препятствия начались серьезные проблемы.

Основной дефект – "клевки" и резкие остановки при разгоне на повышенных передачах. После множества неудачных попыток ремонта он полностью отказал – стал перегорать предохранитель топливного насоса.

Поиск неисправности

Первая диагностика выявила короткое замыкание в цепи топливного насоса. Разъем модуля управления топливной системой оказался поврежден. Было принято решение снять топливный бак и проверить насос.

Осмотр показал:

• Механические повреждения насоса
• Аномально низкое сопротивление (0.3-0.4 Ома)
• Странные звуки при запуске

Установлена новая станция топливного насоса. Автомобиль завелся, и предохранитель перестал перегорать.

Но проблема остается

Хотя топливная система теперь работает, рывки при разгоне никуда не исчезли. Диагностика зафиксировала колебания давления наддува и топливной коррекции. Расшифровать параметры оказалось сложно из-за специфических единиц измерения.

Каталог запчастей и оборудования для Jeep

Если вам нужны запчасти и аксессуары для Jeep Wrangler Rubicon, вы можете воспользоваться каталогом запчастей.

В каталоге представлены детали для обслуживания и ремонта, а также товары для тюнинга и улучшения характеристик вашего автомобиля.

Также для диагностики и настройки систем автомобиля можно использовать специализированное оборудование, для проведения комплексной диагностики, программирования, кодирования и обслуживания электронных систем автомобилей.

Если требуется модернизация или улучшение характеристик, ознакомьтесь с разделом по чип-тюнингу, где доступны решения для повышения производительности.

Вторая часть работ по оживлению автомобиля началась с того, что причина возникновения рывков при разгоне по-прежнему оставалась невыясненной. Была составлена серия проверок для определения источника проблемы, включая сбор данных с различных датчиков (температуры воздуха и охлаждающей жидкости, давления масла), проверку электрических соединений (массы, напряжения) и анализ параметров двигателя во время возникновения неисправности. Также планировалось осмотреть воздушный фильтр и автомобиль снизу.

Первые проведенные тесты не дали однозначного результата. Осмотр воздушного фильтра показал его загрязнение, но не критичное для возникновения проблемы. Осмотр автомобиля снизу также не выявил явных повреждений, связанных с предыдущим попаданием в воду.

В процессе дальнейшей диагностики была замечена четкая корреляция: неисправность проявлялась при достижении двигателем момента около 400 Ньютон-метров. Это привело к предположению, что автомобиль, вероятно, был чипован для увеличения мощности (перепрошивка на Евро-2 была известна), и другие системы (например, коробка передач или система стабилизации) могли ограничивать момент, не будучи рассчитанными на такие значения.

В ходе работ было обнаружено стороннее устройство рядом с диагностическим разъемом, идентифицированное как программируемое устройство для изменения различных настроек автомобиля. Возникла теория, что это устройство может работать некорректно или находиться в неподходящем режиме, влияя на работу двигателя. Были предприняты попытки взаимодействия с этим устройством через штатные органы управления автомобиля согласно инструкции, наблюдая за индикацией его статуса. После выполнения процедур устройство, по-видимому, изменило статус, и некоторые штатные функции безопасности перестали проявляться. Однако тестовая поездка показала, что основная проблема с рывками не исчезла, и иногда проявлялась уже при более низких значениях момента.

Продолжились тесты методом последовательного отключения различных систем и датчиков, чтобы изолировать проблему. Отключение датчика давления картерных газов, системы рециркуляции отработавших газов (ЕГР) и даже фазовращателя впускного распредвала не привело к устранению рывков. Отключение датчиков системы стабилизации (ABS) также не решило проблему, при этом отключился усилитель руля, что затруднило управление, и автомобиль отказался переключать передачи.

С использованием другого диагностического оборудования, лучше подходящего для этого типа автомобиля, удалось получить более подробные данные. В частности, было считано значение максимального момента, запрашиваемого коробкой передач, которое составило 550 Ньютон-метров. Это поставило под сомнение теорию об ограничении момента со стороны коробки передач на уровне 400 Ньютон-метров.

Новым направлением диагностики стала система давления масла. Ранее уже фиксировалась периодическая ошибка, связанная с клапаном контроля давления масла ("stuck on"). Исследование информации из внешних источников указывало на то, что подобные проблемы могут быть связаны с масляным насосом или клапаном в корпусе масляного фильтра. На этом двигателе масляный насос имеет изменяемую производительность, повышая давление при необходимости, а не только понижая.

Была проведена диагностика с подключением осциллографа к соленоиду управления давлением масла и датчику давления масла. Наблюдение за сигналом показало, что соленоид, по-видимому, включен по умолчанию, что соответствует низкому давлению. При попытке изменения режима работы (отключение соленоида для перехода на высокое давление), давление масла физически не изменялось, как ожидалось. Это стало сильным признаком того, что клапан управления давлением масла залип. Расположение этого клапана предполагает, что он мог находиться под водой, когда автомобиль попадал в глубокую лужу.

На конец второй части работ основная проблема не устранена, но появилась очень мощная теория, связанная с залипанием клапана управления давлением масла. Доступ к этому клапану затруднен и требует демонтажа опоры двигателя и, возможно, других элементов. Устранение этой потенциальной неисправности планируется в следующей части.

Теория о неисправности системы давления масла

Выдвинута версия о проблемах системы переключения давления масла, которая могла приводить к ограничению мощности.

Проведенные работы:

• Подъем автомобиля и демонтаж опоры двигателя
• Замена моторного масла и масляного фильтра
• Осмотр турбины эндоскопом (проблем не выявлено)

Обнаруженные неисправности:

При снятии клапана управления давлением масла выявлена значительная загрязненность сеточки. После очистки и замены масла подтвердилось, что клапан исправно переключается.

Дальнейшая диагностика — ECU и программные ошибки

Несмотря на очистку клапана, рывки при разгоне не исчезли. Проверяли возможные проблемы с кодировками, но изменения не дали результата.

Анализ электронных сигналов:

• Осциллографом выявлено взаимодействие датчика MAP и клапана ЕГР
• Сигналы MAP и ЕГР влияют друг на друга, что может указывать на замыкание в проводке

Предположение: возможная неисправность блока управления двигателем (ECU).

Вскрытие и проверка блока управления двигателем

Блок был разобран, но явных повреждений не обнаружено. При трассировке сигналов выяснилось, что линии MAP и ЕГР сходятся внутри процессора ECU.

Попытка замены ECU:

• Приобретен другой блок
• Перенесены данные со старого ECU
• Запуск двигателя после замены

Результат: проблема рывков при разгоне осталась.

Неожиданный поворот

После тестов оригинальный ECU стал работать нормально, а ранее выявленная проблема взаимодействия MAP и ЕГР исчезла.

Несмотря на проделанную работу с давлением масла, кодировками ECU и заменой блока управления, основная неисправность — рывки при разгоне — не устранена. Необходимо продолжение диагностики.

Была выдвинута гипотеза, что проблема связана с расчетом крутящего момента блоком управления, который получает данные от датчиков абсолютного давления (MAP).

Создание электронной системы "обмана" MAP

Разработана и собрана электронная система, изменяющая сигналы датчиков MAP, чтобы заставить блок управления интерпретировать давление иначе.

Результат: тесты показали, что измененные данные воспринимаются, но основная неисправность — рывки при разгоне — осталась. Двигатель ограничивает мощность при достижении определенного расчетного момента.

Анализ влияния барометрического давления

Высказана новая гипотеза: блок управления сравнивает показания MAP с внутренним барометром и корректирует их.

Динамическое переключение данных MAP

Создана усовершенствованная система с реле переключения, чтобы блок управления считывал измененные данные.

Результат: тесты привели к появлению ошибки "Barometric Pressure Performance", но рывки остались.

Приостановка диагностики и неожиданные изменения

Диагностика временно приостановлена. После длительного простоя двигатель начал работать неровно, с троением. Предположительно, это связано с оставленной системой изменения MAP.

Отключение датчиков детонации

Были отключены оба датчика детонации для теста.

Результат: отключение не повлияло на характер рывков и не вызвало ошибок.

Прорыв в диагностике: проблема подачи топлива

Использован многоканальный осциллограф для анализа систем (дроссельная заслонка, форсунки, управление турбиной).

Ключевой момент: перед каждым рывком давление в топливной рампе кратковременно падает до нуля, что не регистрировалось медленными приборами.

На основании новых данных выявлена проблема в системе подачи топлива высокого давления. Автомобиль не выдает ошибку по низкому давлению, усложняя диагностику.
