Как THINKTOOL MASTER 2 помогает анализировать топологию шин данных

Thinktool Master 2: топология шин данных и анализ сети автомобиля

Диагностика современного автомобиля — это не просто чтение кодов ошибок. Чтобы понять причину неисправности, нередко нужно понять, как устроена электронная сеть автомобиля и какие блоки к ней подключены. Именно для этого в Thinktool Master 2 реализован инструмент анализа топологии шин данных — он позволяет видеть всю структуру электронных систем автомобиля целиком, а не работать вслепую с отдельными блоками.

Что такое топология шин данных

Топология — это структурная схема, которая показывает, как электронные блоки управления автомобиля подключены друг к другу через шины данных. Современный автомобиль использует несколько отдельных шин для разных групп систем:

• CAN Comfort — шина систем комфорта: центральный замок, стеклоподъёмники, климат, освещение салона.
• CAN Drive — шина силовых систем: двигатель, коробка передач, тормозная система, ESP.
• CAN Info — информационная шина: приборная панель, мультимедиа, навигация, камеры.

Разделение на несколько шин — не случайность. Это обеспечивает изоляцию критически важных систем управления (двигатель, тормоза) от менее приоритетных (мультимедиа), что повышает надёжность и безопасность. При этом шины связаны между собой через центральный шлюз — гейтвей.

Smart Scan: автоматический анализ всей сети

Функция Smart Scan в Thinktool Master 2 автоматически опрашивает все блоки управления, подключённые ко всем шинам данных автомобиля. Это занимает несколько минут и даёт полную картину состояния всей электронной сети — без необходимости вручную переключаться между системами и проверять каждый блок по отдельности.

Практическая ценность Smart Scan особенно заметна при работе с незнакомым автомобилем или при диагностике после ДТП: одна процедура сразу показывает, какие блоки отвечают, какие молчат и в каких есть ошибки.

Удобная особенность устройства — возможность закрепить сканер на рулевом колесе с помощью держателя. Пока идёт сканирование, руки мастера свободны для других задач.

Цветовая индикация блоков

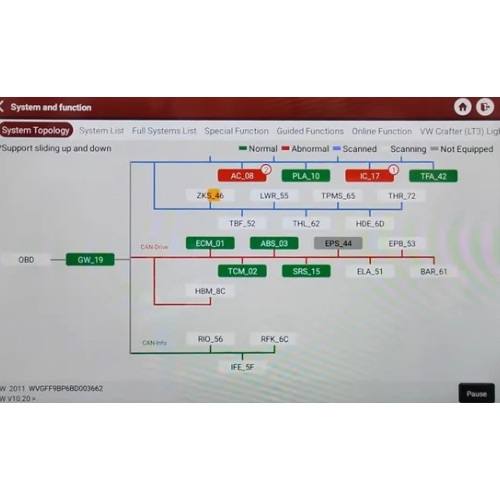

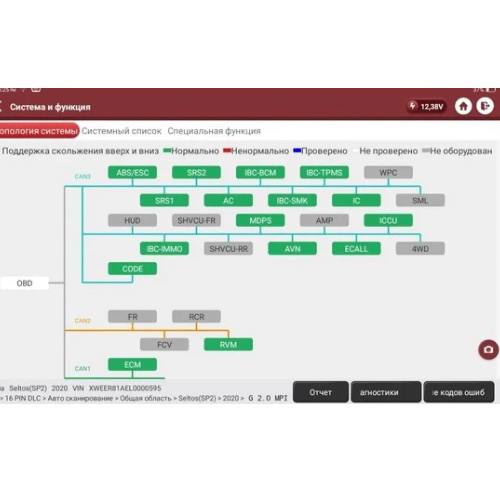

Результаты Smart Scan отображаются в виде визуальной карты топологии с цветовой индикацией каждого блока:

• Зелёный — блок работает нормально, ошибок нет.
• Красный — в блоке зафиксированы ошибки, требует внимания.
• Синий — блок был просканирован, но ошибки не определены (например, блок не ответил на запрос или протокол не распознан).
• Белый — блок не сканировался в этом цикле.

Такая визуализация позволяет за несколько секунд оценить общее состояние автомобиля и сразу направить внимание на проблемные зоны — не изучая длинный список блоков построчно.

Роль гейтвея в безопасности сети

Гейтвей (шлюз) — это центральный узел, через который все шины данных соединяются между собой. Его роль выходит за рамки простой маршрутизации данных: гейтвей фильтрует трафик между шинами и контролирует, какие команды могут передаваться между разными системами.

С точки зрения безопасности это важная защита. Если злоумышленник получает доступ к менее защищённой информационной шине (например, через уязвимость в мультимедиасистеме), гейтвей не позволит ему напрямую отправлять команды на CAN Drive — шину двигателя и тормозов. Это существенно снижает риск удалённых атак на критические системы управления.

Для диагностики наличие гейтвея означает, что некоторые операции (особенно онлайн-программирование и запись параметров в определённые блоки) могут требовать дополнительной авторизации — именно потому, что гейтвей проверяет права доступа перед выполнением команды.

Экспорт отчётов

После завершения сканирования Thinktool Master 2 автоматически формирует отчёт об ошибках по всем блокам. Отчёт можно сохранить и экспортировать в нескольких форматах:

• PDF — удобен для передачи клиенту или хранения в архиве сервиса.
• XML и CSV — подходят для интеграции с другими программами учёта или базами данных сервиса.
• HTML — открывается в любом браузере без дополнительного ПО.

Возможность сохранять и экспортировать отчёты полезна не только для документирования — она позволяет сравнивать состояние автомобиля до и после ремонта, отслеживать динамику появления ошибок и при необходимости передавать данные коллегам или в техподдержку.

Что означает синий блок на практике

Синий цвет в топологии описывается как «сканирование без определения ошибок», но на практике это обобщённый статус, который может означать несколько разных вещей. Важно понимать разницу, поскольку реакция диагноста в каждом случае будет разной:

• Блок не ответил на запрос в отведённое время. Это может быть временный сбой — попробуйте повторить сканирование. Если блок стабильно не отвечает, это уже повод для дальнейшей проверки.
• Протокол блока не поддерживается сканером. Некоторые блоки, особенно на нестандартных или редких комплектациях, используют протоколы, которые не включены в базу сканера. В этом случае синий блок — не признак неисправности, а ограничение программной базы.
• Блок заблокирован гейтвеем. На некоторых автомобилях гейтвей ограничивает доступ к отдельным блокам без дополнительной авторизации. Сканер видит, что блок существует, но не может к нему подключиться — отсюда синий статус без ошибок.
• Блок в режиме сна. Ряд блоков переходит в спящий режим при длительном простое автомобиля. При следующем сканировании после включения зажигания они могут «проснуться» и показать нормальный зелёный статус.

Практический вывод: синий блок — это сигнал «разобраться подробнее», а не «всё в порядке» и не «точно сломано». Один синий блок среди зелёных заслуживает перепроверки; несколько синих блоков на одной шине — признак проблемы с самой шиной.

Как читать топологию при поиске неисправности

Визуальная карта топологии — мощный инструмент, но только если уметь её читать. Несколько практических принципов:

• Начинайте с красных блоков на CAN Drive. Ошибки в блоках силовых систем (двигатель, АКПП, ESP, ABS) имеют приоритет — они напрямую влияют на безопасность и ходовые качества автомобиля.
• Ищите связанные блоки. Если одновременно красные несколько блоков на одной шине — это может указывать не на поломку каждого из них, а на проблему с самой шиной или питанием группы блоков. Например, одновременные ошибки в блоке климата, центрального замка и освещения на CAN Comfort — повод проверить питание этой шины, а не каждый блок по отдельности.
• Обращайте внимание на «якорные» блоки. Некоторые блоки (например, блок комфорта или центральный шлюз) управляют питанием других блоков. Если якорный блок красный или синий — это может быть первопричиной проблем у нескольких других блоков в той же группе.
• Сравнивайте с эталонной топологией. Если вы знаете, сколько блоков должно быть в данной комплектации, отсутствие блока в топологии информативнее, чем его красный статус — это значит, что блок вообще не отвечает на шине.
• Читайте ошибки в контексте топологии. Одна и та же ошибка в изолированном блоке и в блоке, соседи которого тоже красные, интерпретируется по-разному. В первом случае — скорее всего проблема в самом блоке; во втором — возможна системная причина.

Что делать если блок не виден в топологии вообще

Отсутствие блока в топологии — это не то же самое, что синий статус. Синий означает «блок был найден, но не ответил корректно». Отсутствующий блок означает, что сканер вообще не обнаружил его присутствие на шине. Это более серьёзный сигнал, требующий физической проверки.

Возможные причины отсутствия блока в топологии:

• Отсутствие питания на блоке. Первое, что нужно проверить — есть ли питание и масса на разъёме блока. Без питания блок физически не может отвечать на шине, независимо от его исправности.
• Обрыв или короткое замыкание на линии CAN. Повреждение проводки CAN-шины (обрыв, замыкание на массу или плюс) может полностью отключить от сети все блоки, подключённые после точки повреждения. При этом блоки до повреждения могут работать нормально.
• Физическое повреждение блока. После ДТП, затопления или короткого замыкания блок может выйти из строя полностью — без возможности отвечать на шине даже при наличии питания.
• Блок не входит в комплектацию. Особенно актуально при работе с автомобилями, которые имеют несколько уровней оснащения. Отсутствие блока парктроника или камеры может быть нормой для базовой комплектации.

Алгоритм проверки при отсутствующем блоке: сначала убедитесь, что блок должен быть в данной комплектации → проверьте питание и массу на разъёме → проверьте целостность линий CAN мультиметром или осциллографом → только после этого рассматривайте замену самого блока. Замена блока без проверки питания и шины — частая и дорогостоящая ошибка.
