Настройка J2534 менеджера драйверов для Mitsubishi MUT-III

Настройка J2534 менеджера драйверов необходима для обеспечения совместимости диагностического оборудования с программой Mitsubishi MUT-III. J2534 — это стандарт для программирования и диагностики автомобилей через интерфейс Pass-Thru, который используют различные производители диагностических сканеров.

Что такое J2534?

J2534 PassThru — это универсальный протокол, который позволяет использовать сторонние устройства для программирования блоков управления (ECU) и выполнения диагностических процедур. Для работы с MUT-III через J2534-адаптер необходимо корректно настроить менеджер драйверов, чтобы сканер мог взаимодействовать с автомобилем.

Настройка J2534 менеджера драйверов для Mitsubishi MUT-III позволяет выполнять диагностику, программирование и настройку автомобиля без необходимости приобретения оригинального оборудования.

Данные драйверы предназначены для работы с легковыми автомобилями. С автомобилями FUSO они не работают, так как для них требуется другое программное обеспечение и оборудование — Mitsubishi MUT III FUSO и одноимённый диагностический прибор, или через программу Xentry и прибор Star Diagnosis.

Почему Mitsubishi MUT-III без доработок драйверов не работает с J2534

1. MUT-III изначально разрабатывался под OEM-оборудование Mitsubishi

Программа Mitsubishi MUT-III создавалась как дилерское программное обеспечение и изначально ориентирована на работу только с оригинальными диагностическими интерфейсами Mitsubishi (MUT-III VCI / VCI-Lite).

В архитектуре MUT-III:

• отсутствует универсальный J2534-слой;
• нет стандартного PassThru-менеджера, как в ODIS, Techstream или IDS;
• используется закрытая модель взаимодействия «ПО ↔ VCI».

MUT-III не обращается напрямую к J2534.dll, как это делают другие дилерские программы.

2. Отсутствие штатной реализации SAE J2534 API

Стандарт SAE J2534 предполагает работу через универсальный API (PassThruOpen, PassThruConnect, PassThruReadMsgs и т.д.).

В Mitsubishi MUT-III:

• эти вызовы отсутствуют;
• программа ожидает проприетарные драйверы Mitsubishi;
• J2534-устройства не распознаются даже при физическом подключении.

Без модификации драйверного слоя MUT-III просто не «видит» J2534-адаптер.

3. Жёсткая проверка идентификаторов диагностического интерфейса

MUT-III выполняет проверку:

• Vendor ID;
• Product ID;
• внутренних идентификаторов оригинального VCI.

Большинство J2534-адаптеров не проходят эту проверку, так как имеют другие идентификаторы и не эмулируют оригинальный протокол Mitsubishi.

4. Проблемы с K-Line и legacy-протоколами

Даже при корректной работе J2534-адаптера по CAN возникают проблемы с:

• K-Line;
• смешанными режимами CAN + K-Line;
• старыми блоками управления (примерно 2000–2010 гг.).

Причина в том, что MUT-III использует нестандартную реализацию K-Line, часть функций которой вынесена на уровень драйвера, а не стандартного J2534 API.

5. Специфика reprogramming в MUT-III

Прошивка ECU в MUT-III:

• жёстко привязана к оригинальному VCI;
• использует собственные тайминги и буферы;
• требует поддержки Mitsubishi-специфичных CAN-режимов.

Стандартный J2534 без дополнительной логики не обеспечивает корректное reprogramming, особенно для ETACS, IMMO и Engine ECU.

6. Зачем нужна доработка J2534-менеджера

Доработанный J2534-менеджер выполняет роль промежуточного слоя, который:

• эмулирует оригинальный VCI Mitsubishi;
• перенаправляет вызовы MUT-III в стандартный J2534 API;
• корректно обрабатывает CAN и K-Line;
• устраняет проверки VID/PID;
• адаптирует тайминги и форматы пакетов данных.

7. Почему работает ограниченный список J2534-адаптеров

Даже с доработанными драйверами стабильно работают только профессиональные адаптеры:

• Tactrix OpenPort 2.0;
• Scanmatik 2 Pro;
• отдельные промышленные PassThru-интерфейсы.

Бюджетные адаптеры не поддерживают необходимые режимы, не выдерживают нагрузку прошивки и не обеспечивают стабильную связь.

Итог

Mitsubishi MUT-III без доработок не работает с J2534, потому что:

• не имеет штатной поддержки SAE J2534;
• рассчитан на оригинальные интерфейсы Mitsubishi;
• использует проприетарные драйверы;
• не совместим со стандартной реализацией PassThru;
• требует эмуляции OEM-интерфейса на уровне драйвера.

Поэтому для работы MUT-III с J2534 обязательна специальная доработка драйверов, а не просто установка адаптера.

Функции, которые поддерживает драйвер

1. Диагностика по CAN и K-line (старые и новые автомобили).
2. Reprogramming только по CAN (для новых автомобилей).
3. Работа на Windows 7 и Windows 10 (x32 и x64).
4. Поддержка любых J2534-адаптеров, однако reprogramming и работа по K-line корректно функционируют только с Tactrix OpenPort 2.0, Scanmatik 2 Pro и другими качественными адаптерами. С адаптерами типа Toyota Mini-VCI работа невозможна — это ограничение самого адаптера.
5. Система лицензирования — привязка к оборудованию.

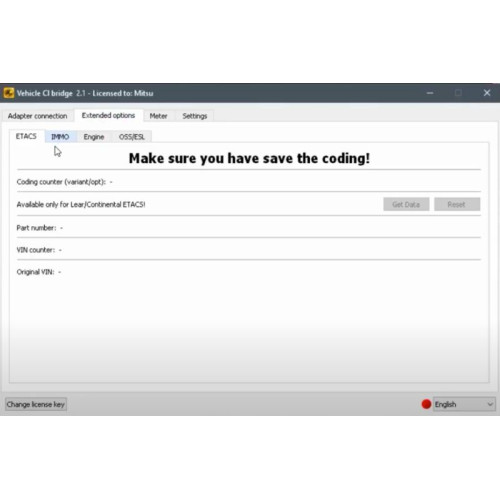

6. Сброс блоков Lear и Continental ETACS до заводского состояния (VIN / IMMO / Code).

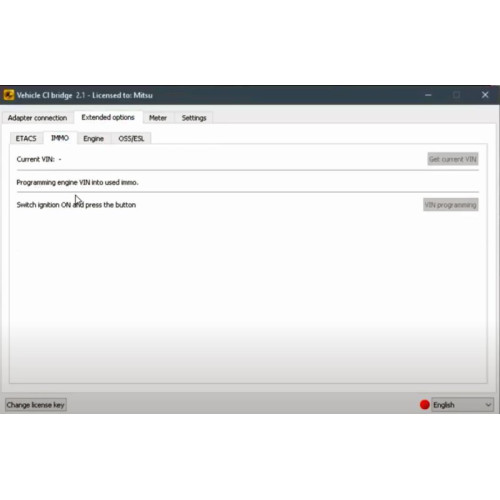

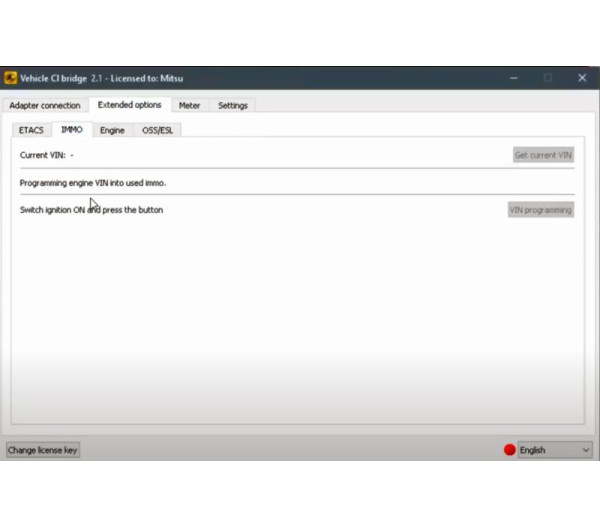

7. Прописка VIN в блоки IMMO.
8. Изменение VIN в блоках двигателя (возможно, поддерживаются не все блоки).
9. Чтение и запись дампа EEPROM на панелях Nippon Seiki MB91F223.

Цена указана за более дешёвый, но неполный менеджер J2534 драйверов для Mitsubishi MUT-III. В некоторых случаях он может не видеть отдельные системы автомобиля. Полную версию менеджера можно выбрать под кнопкой Купить.
