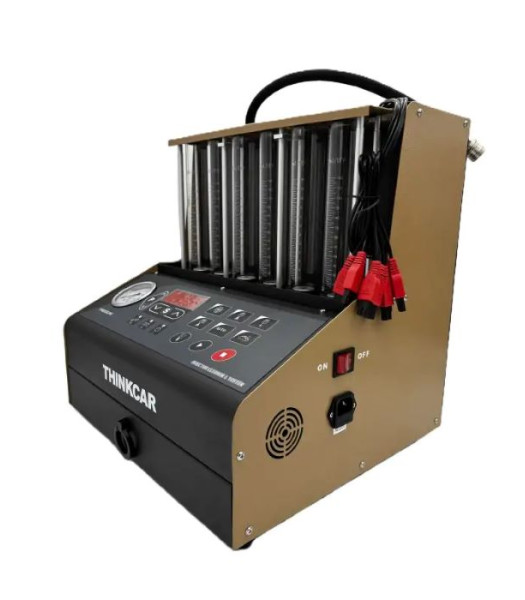

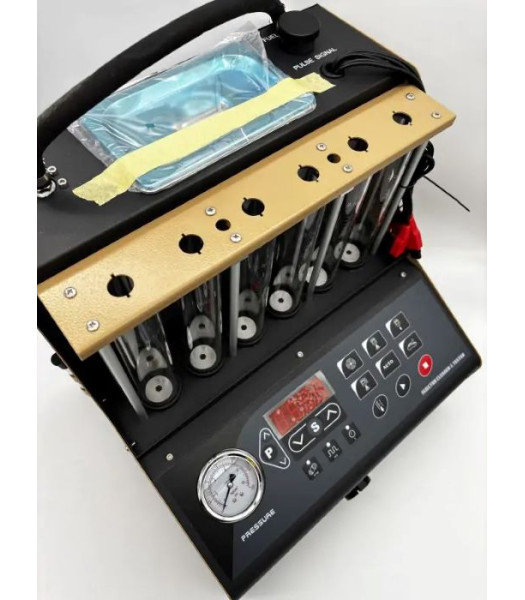

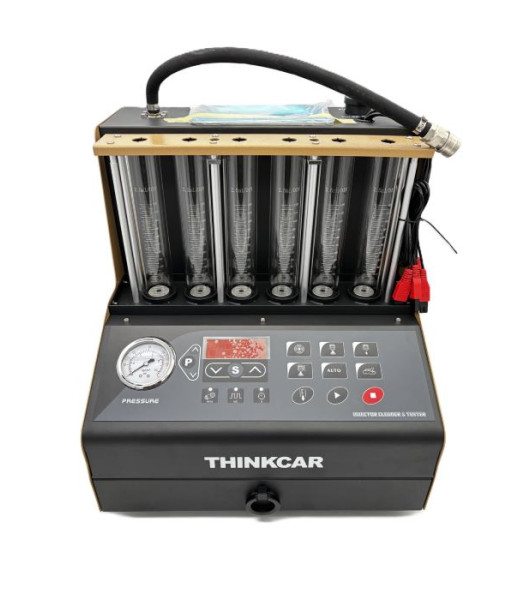

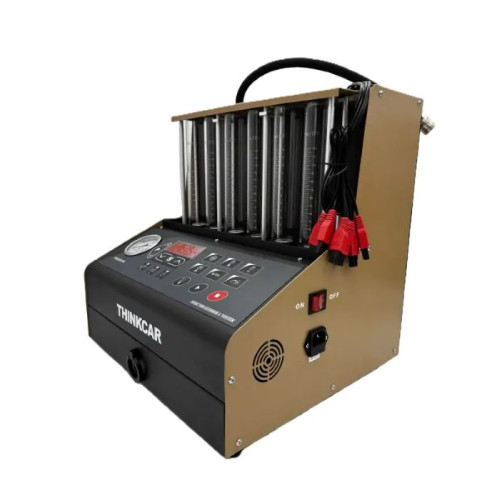

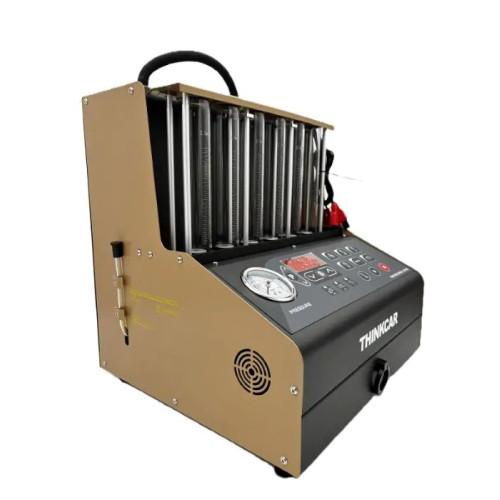

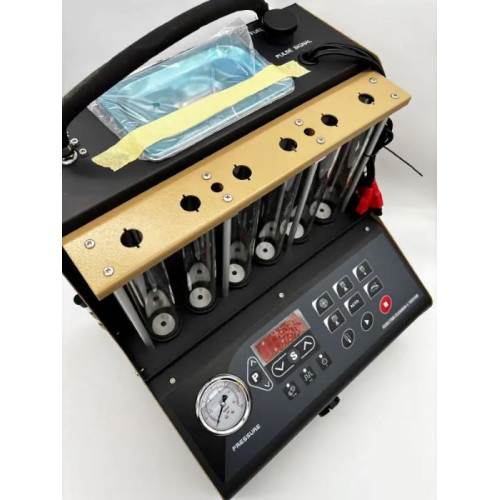

Thinkcar TK-IMT602 — профессиональный стенд комплексной диагностики форсунок

Thinkcar TK-IMT602 — профессиональный стенд комплексной диагностики и ультразвуковой очистки форсунок

Thinkcar TK-IMT602 — электромеханический стенд для СТО и мастерских, который объединяет ультразвуковую очистку и проверку производительности форсунок на испытательном стенде. Установка имитирует различные режимы работы двигателя и позволяет сравнить факел распыла, герметичность и равномерность подачи топлива по каждому инжектору.

Стенд рассчитан на обслуживание бензиновых форсунок и используется для диагностики причин пропусков воспламенения, нестабильного холостого хода, повышенного расхода топлива, провалов при разгоне и ошибок по смеси. Подходит для работы в условиях потока, когда важно быстро подтвердить проблему форсунки и сразу выполнить очистку.

Какие форсунки и транспорт поддерживает

• бензиновые форсунки EFI / SFI / SPI / GDI (по типам впрыска);
• легковые автомобили и мотоциклы (проверка/очистка форсунок на стенде);
• одновременная работа с комплектом форсунок двигателя (типовой сценарий — проверка набора форсунок и сравнение по цилиндрам).

Что именно диагностирует стенд

• равномерность производительности (сравнение объёма подачи по форсункам);
• качество распыла (визуальный контроль факела распыла на стенде);
• герметичность (утечки при закрытой форсунке);
• поведение на разных режимах (условная имитация холостого хода, средних/высоких оборотов, ускорения и т.д.);
• реакцию форсунки на изменение импульса (ширина импульса, частота/обороты в заданных пределах).

Функции очистки

• ультразвуковая очистка в ванне для удаления отложений (внешняя очистка распылителей/корпуса при снятой форсунке);
• стендовая промывка и проверка после очистки для подтверждения результата;
• обратная промывка (режим для случаев, когда требуется продавить загрязнения в обратном направлении).

Режимы тестирования (типовые сценарии)

• проверка утечек (Leak Check);
• тест равномерности (Uniformity Test) — сравнение по цилиндрам;
• проверка распыла на холостом/среднем/высоком режиме;
• имитация ускорения и переходных режимов (для выявления зависаний/задержек открытия);
• проверка стабильности повторяемости результатов (несколько прогонов до/после очистки).

Зачем он нужен в ежедневной работе СТО

• быстро подтвердить, что проблема действительно в форсунке, а не в свечах/катушках/подсосе/датчиках;
• понять, какая форсунка выбивается по производительности и насколько (разница между цилиндрами);
• оценить эффект промывки: было/стало (до и после очистки);
• собрать доказательную базу для клиента: факел, утечки, измеренные объёмы;
• снизить возвраты: форсунки проверяются на стенде до установки на автомобиль.

Важные ограничения (что стенд не делает)

• не ремонтирует форсунки механически: если изношены распылители/седло/катушка или есть разрушение наконечника, стенд это покажет, но не «вылечит»;
• не заменяет профессиональную диагностику топливной системы на авто: давление насоса, регулятор, подсос воздуха, датчики, компрессия проверяются отдельно;
• не является программатором и не выполняет кодирование/прописку форсунок в ECU;
• не является стендом для ТНВД/рейки и не предназначен для настройки параметров топливной аппаратуры вне проверки форсунок.

Технические характеристики (ключевые)

• питание: AC 220V / 110V (допуск ±10%);
• диапазон оборотов имитации: до 7500 rpm (в пределах настройки стенда);
• давление тестовой жидкости: до 72 psi (примерно до 5 бар), регулируемое;
• ширина импульса (PWM): 0–20 мс, шаг 0,1 мс;
• ёмкость измерительных цилиндров: 125 мл;
• мощность ультразвуковой очистки: 70 W;
• частота ультразвука: около 28 кГц (в пределах допусков);
• габариты: 380 × 485 × 470 мм;
• вес: около 16 кг.

Комплектация

• стенд Thinkcar TK-IMT602;
• комплект переходников/адаптеров для подключения форсунок;
• руководство по эксплуатации;
• упаковка/коробка.

Для кого подходит

• СТО и автоэлектрики, которые регулярно обслуживают бензиновые системы впрыска;
• мастерские по устранению пропусков зажигания и проблем смеси;
• сервисы, которые хотят делать результат «под ключ»: проверка + промывка + подтверждение на стенде.

Итог

Thinkcar TK-IMT602 — практичный стенд для поточной работы с бензиновыми форсунками: диагностика по производительности, проверка распыла и герметичности, а также ультразвуковая очистка с последующей контрольной проверкой. Это инструмент, который помогает быстро отделять «форсунка виновата» от «проблема в другом» и выдавать клиенту понятный результат.
