ThinkTool Expert 195 — OBD2-сканер с расширенной диагностикой и кодированием

THINKCAR THINKTOOL Expert 195 — профессиональный мультимарочный автосканер с CAN FD, DoIP и ThinkLink Lite

THINKTOOL Expert 195 — профессиональный диагностический сканер THINKCAR для комплексной диагностики легковых автомобилей, гибридов и электромобилей. Модель ориентирована на автосервисы, автоэлектриков и диагностов, которым необходим один прибор для чтения всех электронных систем, активных тестов, адаптаций, кодирования и выполнения большого количества сервисных процедур.

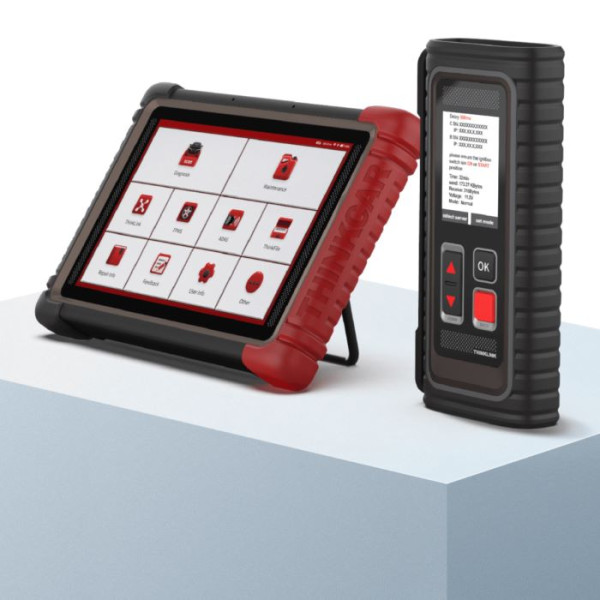

Expert 195 комплектуется 9-дюймовым диагностическим планшетом и беспроводным VCI-интерфейсом ThinkLink Lite. Поддержка современных протоколов CAN FD и DoIP позволяет работать не только с автомобилями предыдущих поколений, но и с новыми моделями, для которых обычных CAN-протоколов уже недостаточно.

Сканер выполняет диагностику на уровне всех доступных электронных систем автомобиля: двигатель, АКПП, ABS/ESP, SRS, кузовная электроника, климатическая система, приборная панель, иммобилайзер, парковочные системы, электронный усилитель руля и другие блоки.

Основные возможности THINKTOOL Expert 195

• Полносистемная диагностика автомобиля.
• Автоматическое определение автомобиля по VIN.
• Чтение и удаление кодов неисправностей DTC.
• Просмотр текущих параметров в реальном времени.
• Запись и сравнение потоков данных.
• Просмотр стоп-кадров неисправностей.
• Активные тесты и двунаправленное управление.
• Адаптации и специальные функции.
• Кодирование электронных блоков управления.
• Поддержка онлайн-кодирования для совместимых марок и моделей.
• Топология электронных блоков и шин данных для поддерживаемых автомобилей.
• Сервисные функции для обслуживания автомобиля.
• Работа с современными протоколами DoIP и CAN FD.
• Поддержка дополнительных модулей THINKCAR.
• Калибровка ADAS при использовании дополнительного оборудования.
• Программирование ключей при подключении совместимого модуля THINKCAR PROG.
• Удаленная диагностика и техническая поддержка.

Полная диагностика электронных систем

THINKTOOL Expert 195 позволяет выполнять сканирование электронных блоков автомобиля и получать общее представление о состоянии всех доступных систем.

В зависимости от марки, модели, года выпуска и установленного оборудования автомобиля можно работать с такими системами:

• ECM / PCM — управление двигателем.
• TCM — автоматическая трансмиссия.
• ABS / ESP — тормозная система и система стабилизации.
• SRS — подушки безопасности.
• BCM — кузовная электроника.
• EPS / EPAS — электроусилитель рулевого управления.
• HVAC — климатическая система.
• IC / Dashboard — приборная панель.
• IMMO — иммобилайзер.
• AWD / 4WD — полный привод.
• TPMS — контроль давления в шинах.
• Parking / PDC — парковочные системы.
• ADAS — системы помощи водителю.
• BMS — система управления аккумуляторной батареей.
• и другие электронные системы автомобиля.

Чтение и удаление ошибок

Сканер позволяет считать коды неисправностей из отдельных электронных блоков или выполнить полное сканирование автомобиля. Для поддерживаемых систем отображаются код DTC, описание ошибки, статус неисправности и связанные диагностические данные.

После устранения неисправности ошибки можно удалить непосредственно из соответствующего электронного блока.

Параметры в реальном времени

Expert 195 позволяет просматривать текущие параметры электронных систем автомобиля. Данные могут использоваться для анализа работы двигателя, трансмиссии, датчиков, исполнительных механизмов и других компонентов.

• Просмотр параметров в текстовом виде.
• Отображение данных в виде графиков.
• Запись потока данных.
• Сравнение параметров.
• Одновременный анализ нескольких значений.

Эта функция особенно полезна при поиске периодических неисправностей, которые сложно определить только по сохраненному коду DTC.

Активные тесты — двунаправленное управление

THINKTOOL Expert 195 поддерживает тестирование исполнительных механизмов. Диагност может отправить команду непосредственно электронному блоку и проверить реакцию конкретного устройства.

В зависимости от автомобиля могут быть доступны тесты:

• форсунок;
• вентиляторов охлаждения;
• топливного насоса;
• электромагнитных клапанов;
• дроссельной заслонки;
• клапана EGR;
• компрессора кондиционера;
• центрального замка;
• освещения;
• стеклоподъемников;
• электроприводов;
• и других исполнительных механизмов.

Набор активных тестов определяется конкретным автомобилем и электронным блоком.

Топология электронных блоков

Для поддерживаемых автомобилей Expert 195 может отображать топологическую схему электронных блоков и шин данных автомобиля.

На одной схеме можно увидеть:

• какие блоки установлены в автомобиле;
• какие модули доступны для диагностики;
• в каких блоках присутствуют неисправности;
• структуру связи электронных систем;
• состояние отдельных ЭБУ.

Такая визуализация особенно удобна при диагностике современных автомобилей с большим количеством электронных модулей.

Кодирование ЭБУ

THINKTOOL Expert 195 поддерживает расширенное кодирование блоков управления для совместимых автомобилей.

В зависимости от марки автомобиля могут быть доступны:

• кодирование нового или замененного блока;
• изменение доступных конфигурационных параметров;
• адаптация электронных модулей после замены;
• персонализация отдельных функций автомобиля;
• офлайн-кодирование;
• онлайн-кодирование для поддерживаемых марок.

Функциональность кодирования зависит от марки, модели, года выпуска и конкретного блока управления.

Сервисные функции THINKTOOL Expert 195

Сканер поддерживает около 35 сервисных и специальных функций. Конкретный список доступных процедур зависит от автомобиля.

• Oil Reset — сброс сервисного интервала замены масла.
• EPB / Brake Reset — обслуживание электронного стояночного тормоза.
• ABS Bleeding — прокачка тормозной системы ABS/ESP.
• SAS Reset — калибровка датчика угла поворота рулевого колеса.
• BMS — регистрация и адаптация аккумулятора.
• Throttle Relearn — адаптация электронной дроссельной заслонки.
• Injector Coding — кодирование форсунок.
• DPF Regeneration — регенерация сажевого фильтра.
• EGR Adaptation — адаптация системы EGR.
• Gearbox Learn — адаптация автоматической коробки передач.
• Gear Learning — обучение датчиков положения двигателя.
• TPMS Reset — обслуживание системы контроля давления в шинах.
• AFS Reset — адаптация системы адаптивного освещения.
• Suspension Reset — обслуживание адаптивной подвески.
• Sunroof Reset — адаптация люка.
• Window Calibration — калибровка стеклоподъемников.
• Seat Calibration — калибровка электроприводов сидений.
• Airbag Reset — сервисные операции системы SRS.
• Stop/Start Reset — адаптация системы Start/Stop.
• NOx Sensor Reset — сброс и адаптация датчика NOx.
• AdBlue Reset — сервис системы SCR / AdBlue.
• Coolant Bleeding — прокачка системы охлаждения.
• Transport Mode — управление транспортным режимом.
• Tyre Reset — сброс параметров шин.
• AC System Relearn / Initialization — адаптация и инициализация климатической системы.
• Gas Particulate Filter Regeneration — регенерация бензинового сажевого фильтра GPF.
• Engine Power Balance Monitoring — контроль равномерности работы двигателя.
• Motor Angle Calibration — калибровка положения электродвигателя.
• High Voltage Battery Diagnostics — диагностические функции высоковольтной системы для поддерживаемых автомобилей.
• Intelligent Cruise Control System — сервисные функции интеллектуального круиз-контроля.
• IMMO Service / IMMO Programming — функции иммобилайзера при наличии поддержки автомобиля и необходимого оборудования.

Поддержка современных протоколов

Одно из основных преимуществ THINKTOOL Expert 195 — VCI ThinkLink Lite с поддержкой современных автомобильных протоколов.

• CAN.
• CAN FD.
• DoIP.
• UDS.
• ISO 15765.
• ISO 14229.
• ISO 9141.
• ISO 14230 / KWP2000.
• SAE J1850 PWM / VPW.
• и другие диагностические протоколы легковых автомобилей.

CAN FD и DoIP особенно важны для диагностики автомобилей новых поколений BMW, Mercedes-Benz, Volkswagen Group, General Motors и других производителей.

ThinkLink Lite VCI

В комплекте используется диагностический интерфейс ThinkLink Lite. Он обеспечивает связь между планшетом и автомобилем и поддерживает современные диагностические протоколы.

Соединение с планшетом выполняется беспроводным способом, что позволяет диагносту свободно перемещаться вокруг автомобиля во время проверки исполнительных механизмов и проведения тестов.

Поддерживаемые автомобили

THINKTOOL Expert 195 является мультимарочным диагностическим прибором и поддерживает большое количество европейских, азиатских и американских автомобилей.

Европейские автомобили

• BMW — 1, 2, 3, 4, 5, 6, 7, 8 Series, X1, X2, X3, X4, X5, X6, X7 и другие модели.
• MINI.
• Mercedes-Benz — A, B, C, E, S-Class, CLA, CLS, GLA, GLB, GLC, GLE, GLS, G-Class и другие модели.
• Volkswagen — Golf, Passat, Polo, Tiguan, Touareg, T-Roc, Caddy, Transporter и другие.
• Audi — A1, A3, A4, A5, A6, A7, A8, Q2, Q3, Q5, Q7, Q8 и другие.
• Skoda — Fabia, Octavia, Superb, Karoq, Kodiaq и другие.
• SEAT / Cupra.
• Porsche.
• Renault.
• Dacia.
• Peugeot.
• Citroen.
• DS.
• Opel.
• Fiat.
• Alfa Romeo.
• Volvo.
• Land Rover.
• Jaguar.
• и другие марки.

Азиатские автомобили

• Toyota.
• Lexus.
• Nissan.
• Infiniti.
• Honda.
• Acura.
• Mazda.
• Mitsubishi.
• Subaru.
• Suzuki.
• Hyundai.
• Kia.
• Genesis.
• и другие марки.

Американские автомобили

• Ford.
• Lincoln.
• Chevrolet.
• Cadillac.
• Buick.
• GMC.
• Chrysler.
• Dodge.
• Jeep.
• RAM.
• и другие марки.

Также предусмотрена поддержка ряда китайских производителей и новых марок электромобилей. Точное покрытие необходимо проверять по конкретной марке, модели, году выпуска и требуемой функции.

Гибриды и электромобили

Expert 195 рассчитан не только на автомобили с бензиновыми и дизельными двигателями, но и на многие гибридные автомобили и электромобили.

В зависимости от автомобиля могут быть доступны:

• диагностика электронных систем EV/HEV;
• чтение ошибок высоковольтных систем;
• просмотр параметров электропривода;
• диагностика зарядной системы;
• анализ параметров батарейных систем;
• сервисные процедуры электрических и гибридных автомобилей.

ADAS-калибровка

THINKTOOL Expert 195 поддерживает работу с ADAS при использовании дополнительного калибровочного оборудования THINKCAR.

В зависимости от автомобиля могут выполняться калибровки:

• фронтальной камеры;
• радара адаптивного круиз-контроля;
• систем контроля полосы движения;
• систем автоматического торможения;
• других компонентов ADAS.

Для выполнения ADAS-калибровки требуется соответствующее дополнительное оборудование.

Программирование ключей

При использовании дополнительного модуля THINKCAR PROG возможности Expert 195 могут быть расширены функциями работы с иммобилайзером и ключами.

Доступные функции зависят от марки автомобиля и приобретенного дополнительного оборудования.

Дополнительные модули

Конструкция THINKTOOL Expert 195 позволяет расширять возможности сканера при помощи дополнительных модулей THINKCAR.

В зависимости от комплектации и рынка могут использоваться:

• THINKCAR PROG — работа с ключами и иммобилайзерами.
• TPMS-модуль — работа с датчиками давления в шинах.
• Тестер аккумуляторных батарей.
• Тепловизионный модуль.
• Осциллограф.
• USB-видеоэндоскоп.
• Принтер.
• Рабочая лампа.

Дополнительные модули приобретаются отдельно и используются только для соответствующих функций.

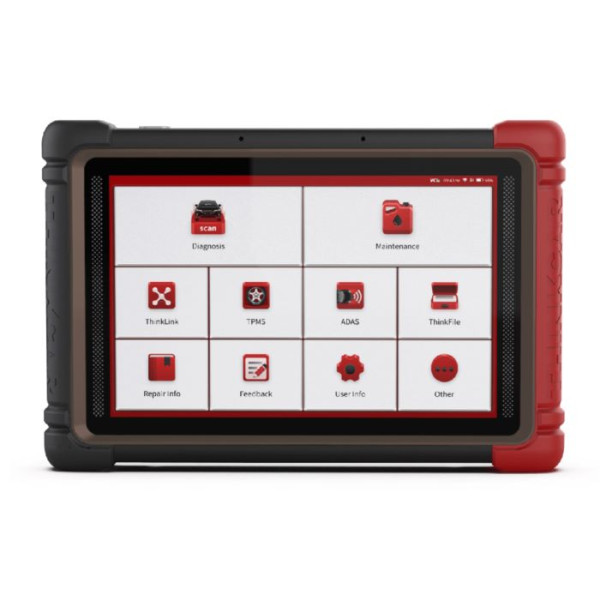

Характеристики планшета THINKTOOL Expert 195

• Экран — 9 дюймов.
• Операционная система — Android 10.
• Оперативная память — 4 ГБ.
• Встроенная память — 128 ГБ.
• Аккумулятор — 12600 мАч.
• Задняя камера — 8 Мп.
• Связь — Wi-Fi, Bluetooth.
• VCI — ThinkLink Lite.

9-дюймовый экран особенно удобен при просмотре потоков данных, графиков, электрических систем и топологии блоков управления.

Обновления программного обеспечения

Для THINKTOOL Expert 195 предусмотрено 2 года бесплатных обновлений диагностического программного обеспечения для легковых автомобилей.

После окончания бесплатного периода прибор не блокируется — можно продолжать пользоваться ранее установленным диагностическим программным обеспечением. Для получения новых марок, моделей, функций и обновлений можно приобрести продление подписки.

Для кого подойдет THINKTOOL Expert 195?

• Мультимарочным СТО.
• Автодиагностам.
• Автоэлектрикам.
• Мастерам по ремонту электронных систем автомобиля.
• Специалистам по кодированию и адаптациям.
• СТО, обслуживающим современные автомобили с CAN FD и DoIP.
• Специалистам, работающим с автомобилями с ДВС, гибридами и электромобилями.
• Мастерам, которым требуется возможность в дальнейшем расширять диагностический комплект дополнительными модулями.

Ограничения

• Набор функций зависит от конкретной марки, модели, года выпуска и блока управления.
• Онлайн-кодирование доступно не для всех автомобилей.
• Онлайн-программирование ЭБУ не является штатной универсальной функцией Expert 195.
• ADAS требует отдельного калибровочного оборудования.
• Расширенные функции IMMO и программирования ключей могут требовать THINKCAR PROG.
• Некоторые онлайн-функции могут требовать активной подписки и подключения к интернету.
• Expert 195 ориентирован на легковые автомобили и легкий 12-вольтовый транспорт; это не основной сканер для диагностики грузовиков и спецтехники 24 В.

Итог

THINKCAR THINKTOOL Expert 195 — профессиональный мультимарочный сканер для полноценной диагностики современных автомобилей. Его сильные стороны — полносистемная диагностика, активные тесты, сервисные функции, расширенное кодирование, топология блоков, поддержка CAN FD и DoIP, работа с гибридными и электрическими автомобилями и возможность подключения дополнительных модулей.

Модель особенно интересна для СТО, которым нужен универсальный диагностический комплекс среднего-профессионального уровня с возможностью дальнейшего расширения, но без переплаты за функции тяжелой техники, которые в данном приборе не являются основным назначением.
