Діагностика BMW X5 G05 (B57): Гірлянда помилок, відмова генератора та перегрів двигуна після ремонту

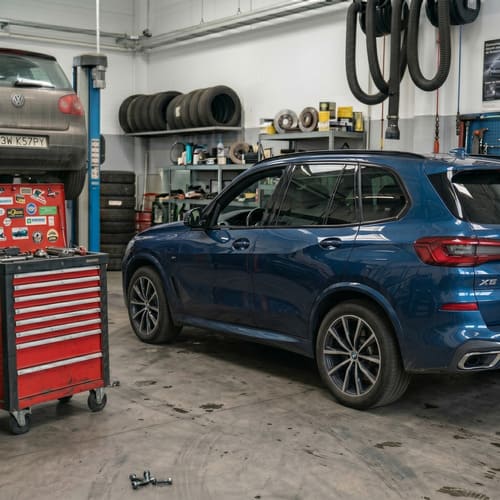

Ситуація, знайома багатьом автомеханікам та діагностам: автомобіль приїжджає на стандартне обслуговування, поїде повністю справним, а за кілька кілометрів повертається на евакуаторі із закипілим мотором, зниклою зарядкою та цілим букетом критичних помилок по електроніці. Саме такий випадок стався з дизельним BMW X5 (G05) з двигуном B57. На перший погляд може здатися, що вийшли з ладу коштовні блоки керування, згорів генератор і помпа охолодження. Проте детальний аналіз архітектури сучасних BMW показує, що справжня причина криється в зовсім іншому місці.

Анамнез: Що передувало поломці

Спочатку автомобіль надійшов у сервіс для проведення типової процедури — чищення впускного тракту від сажі та відкладень, що є стандартним регламентом для сучасних дизелів. У процесі робіт діагности виявили несправність одного з сервоприводів системи рециркуляції відпрацьованих газів (EGR). Усередині механізму було виявлено воду, що призвело до його виходу з ладу. Сервопривод замінили на новий, впускний колектор встановили на місце, і машина без жодної помилки залишила територію СТО.

Через нетривалий час у русі почалися каскадні відмови систем. Спочатку на панелі приладів з'явилася індикація несправності системи EGR. Слідом за нею — помилка привода. Потім відключився генератор, видавши попередження про відсутність заряду акумулятора. Фінальним акордом стала відмова водяної помпи, що призвело до стрімкого зростання температури та перегріву двигуна B57. Автомобіль заглушили та доставили назад у сервіс для глибокої діагностики.

Розбір польотів: Аналіз помилок у дилерській програмі ISTA+

Підключення діагностичного комплексу та опитування накопичувача помилок (DTC) виявили 22 активні несправності. Більшість із них концентрувалася в блоці керування цифровою електронною системою керування дизельним двигуном (DDE). Картина помилок виглядала лякаюче, але для досвідченого діагноста вона чітко вказувала на локалізацію проблеми:

• 030E0F — Програма керування електроживленням: віддалене оновлення деактивовано через старіння акумулятора.
• 2D2F00 — Шина LIN, зв'язок: немає повідомлень від електровентилятора.
• 340900 — LIN, зв'язок (електромеханічний насос охолоджувальної рідини): відсутній.
• 34D000 — Шина LIN, зв'язок: повідомлення від активної системи масловідділення не прийняті.
• 358000 / 358300 — Перепускний та перемикальний клапани радіатора системи рециркуляції ВГ: обрив або коротке замикання на плюс.
• 804370 — Регулювальний клапан компресора кондиціонера: обрив дроту або коротке замикання на плюс.
• 364A00 / 364E00 / 365600 — Лямбда-датчик оксидів азоту (NOx): повідомлення відсутнє, обрив зв'язку по CAN.

Така масова поява помилок щодо обриву зв'язку та коротких замикань свідчить про те, що компоненти не вийшли з ладу одночасно. У них зникло загальне живлення або сталося замикання на загальній шині передачі даних.

Хибний слід №1: Неправильне відключення акумулятора

Перша думка, яка спадає на думку механіку після подібного фіаско — припустилися фатальної помилки під час розбирання. У цьому випадку висловлювалися побоювання, що зняття силового плюсового дроту з генератора без попереднього відключення мінусової клеми акумулятора могло призвести до пошкодження електронних блоків. Специфіка архітектури електрообладнання є такою, що якщо силовий плюс не був замкнутий на масу (кузов або блок циліндрів), то саме по собі відкручування клеми не генерує стрибків напруги, здатних спалити ЕБУ. Те, що автомобіль завівся і поїхав без проблем, повністю виключає теорію про пошкодження блоків у момент відключення батареї. Проблема має відкладений механіко-електричний характер.

Хибний слід №2: Спроба вирішити проблему оновленням ПЗ

У процесі пошуку несправності було висунуто ідею оновити програмне забезпечення автомобіля в надії, що це усуне програмний збій. Це вкрай небезпечна оману. Оновлення прошивки (програмування та кодування ЕБУ) ніколи не виправить фізичний обрив дроту, згорілий запобіжник або коротке замикання. Щобільше, запуск процесу оновлення при непрацюючому генераторі та акумуляторі, який швидко розряджається (про що прямо говорить помилка 030E0F) — це прямий шлях до "оцеглування" (виходу з ладу) блоків керування в момент запису flash-пам'яті. Дилерський софт не лікує апаратні проблеми.

Справжня причина: Архітектура шини LIN та живлення в моторному відсіку

Ключ до розгадки криється в топології мережі сучасного BMW. Генератор, електромеханічна водяна помпа, електровентилятор радіатора та система масловідділення не мають індивідуальних високошвидкісних каналів зв'язку з блоком керування двигуном. Усі вони "висять" на одній локальній шині LIN (Local Interconnect Network). Це однопровідна шина, пристрої до якої підключені паралельно.

Особливість шини LIN полягає в її вразливості до фізичних замикань. Якщо хоча б один абонент на цій гілці (або його проводка) замикає шину на масу або на плюс живлення, шина "падає" повністю. Блок DDE миттєво сліпне і перестає бачити всіх учасників мережі. Саме тому робочий генератор перестав давати зарядку — він просто не отримував керівний ШІМ-сигнал або цифровий пакет на збудження. Абсолютно справна помпа охолодження зупинилася, оскільки не отримала команду на обертання крильчатки. Наслідок — стрімкий перегрів мотора.

Другий найважливіший фактор — помилки зі статусом "коротке замикання на плюс" по клапанах EGR та компресору кондиціонера. Ці компоненти отримують живлення від загального запобіжника в блоці розподілу живлення під капотом (Power Distribution Box). Замикання в ланцюзі одного з них неминуче призводить до перегорання захисного елемента, знеструмлюючи цілу групу датчиків та виконавчих механізмів.

Де шукати проблему: Слід впуску та EGR

У діагностиці існує золоте правило: шукай проблему там, де проводилися останні роботи. У цьому випадку механіки знімали впускний колектор та міняли сервопривод EGR. Можливі два основні сценарії розвитку подій:

Перший сценарій — механічне пошкодження проводки. Моторна коса дротів на двигунах B57 прокладена досить щільно. При монтажі громіздкого впускного колектора дуже легко притиснути джгут дротів до металевих частин двигуна. Спочатку ізоляція може витримати, але від вібрації дизельного двигуна в процесі їзди вона швидко перетирається. Відбувається коротке замикання дротів шини LIN або дротів живлення на масу, перегорає запобіжник, і мережа руйнується.

Другий сценарій — несправність у ланцюзі системи рециркуляції. Згадувалося, що в одному зі старих сервоприводів була вода. Можливо, волога залишилася в самому роз'ємі й з часом викликала електролітичне замикання контактів. Також не можна виключати внутрішнє коротке замикання у другому, не заміненому сервоприводі, що призвело до відключення всієї гілки живлення.

Покроковий алгоритм вирішення проблеми для діагноста

Для успішного ремонту та повернення автомобіля в стрій необхідно відмовитися від превентивної заміни коштовних вузлів (генератора, помпи) та діяти за чітким алгоритмом пошуку електричної несправності:

Крок 1. Забезпечити автомобіль стабільним зовнішнім живленням (зарядним пристроєм із функцією Supply) на час проведення тестів.

Крок 2. Перевірити всі запобіжники в моторному відсіку. Знайти перегорілий елемент. Не поспішати встановлювати новий, доки не буде знайдено коротке замикання.

Крок 3. Використати метод виключення для відновлення зв'язку по шині LIN. Необхідно фізично від'єднати електричні роз'єми від сервоприводів та клапанів EGR, скинути помилки в ISTA+ та увімкнути запалювання. Якщо помилки щодо зв'язку з помпою та генератором перейшли у статус "збережених" (історичних), а агрегати вийшли на зв'язок — винуватця знайдено. Проблема криється або в самих приводах, або в їхній проводці.

Крок 4. Провести ретельний візуальний огляд моторної коси з використанням потужного ліхтарика та інспекційного дзеркала. Особливу увагу приділити місцям прилягання джгутів до блоку циліндрів у районі впускного колектора. Шукати затискання, потертості ізоляції та оголені жили.

Висновок

Сучасний автомобіль — це складна комп'ютерна мережа на колесах. Поломка одного копійчаного датчика або перетертий дріт можуть повністю паралізувати роботу силового агрегату, видаючи симптоми критичних руйнувань. Грамотна діагностика полягає не в бездумному читанні кодів помилок та заміні деталей за списком, а в розумінні топології мереж (CAN, LIN, FlexRay), вмінні читати електричні схеми (WDS/ISTA) та аналізувати причинно-наслідкові зв'язки. Логіка, мультиметр та розуміння базових принципів електротехніки завжди будуть ефективнішими за метод "наукового тику" та необґрунтовані програмні оновлення.
