Повний посібник з інсталяції та налаштування драйверів для діагностичного адаптера ГБО

Діагностика газобалонного обладнання (ГБО) — це процес, який на 90% залежить від стабільності зв'язку між електронним блоком керування (ЕБК) автомобіля та вашим персональним комп'ютером. Кабель зв'язку — це не просто «провід», а складний перетворювач інтерфейсів. У цій статті ми розберемо кожен нюанс: від вибору мікросхеми до тонкого налаштування таймінгів порту.

Розділ 1: Анатомія діагностичного кабелю

Більшість сучасних систем ГБО (Digitronic, Stag, Lovato, BRC, OMVL) використовують послідовний протокол передачі даних. Однак у комп'ютерах порт COM (RS-232) давно зник, поступившись місцем USB. Усередині кожного діагностичного кабелю стоїть мікросхема-перетворювач USB-to-UART (TTL).

Типи використовуваних мікросхем

• FTDI (серія FT232): Британська розробка. Це найдорожчі та найнадійніші чіпи. У них є унікальний ідентифікатор, що дозволяє системі «запам'ятовувати» кабель. Якщо у вас кабель на FTDI, імовірність збоїв при передачі пакетів даних прямує до нуля.
• WCH (серія CH340/CH341): Китайський стандарт. Дуже дешеві, але напрочуд стабільні. Основна проблема — відсутність цифрового підпису в деяких старих версіях драйверів, що змушує Windows блокувати пристрій.
• Prolific (серія PL2303): Ці чіпи часто підробляють. Оригінальні працюють чудово, але «клони» перестають функціонувати на нових драйверах Windows 10/11, видаючи знамениту «Помилку 10».
• Silicon Labs (CP210x): Зустрічаються рідше, переважно в оригінальних адаптерах італійських систем преміум-класу.

Розділ 2: Підготовка операційної системи

Перед інсталяцією драйверів необхідно підготувати Windows. Сучасні системи (Windows 10 та 11) мають вбудовані механізми безпеки, які іноді заважають коректній роботі діагностичного софту.

Відключення перевірки цифрового підпису (для «проблемних» кабелів)

Якщо ваш кабель на чіпі PL2303 або старому CH340 не хоче запускатися, вам може знадобитися тимчасове відключення перевірки підписів драйверів:

• Затисніть клавішу Shift і виберіть «Перезавантаження» в меню Пуск.
• Перейдіть у «Пошук і усунення несправностей» -> «Додаткові параметри» -> «Параметри завантаження» -> «Перезавантажити».
• Після перезавантаження натисніть клавішу F7. Тепер ви зможете встановити будь-який драйвер, навіть якщо він здається системі «підозрілим».

Розділ 3: Покроковий алгоритм інсталяції драйвера

Крок 1: Фізичне підключення

Вставте кабель у порт USB 2.0 (чорний колір порту). Використання портів USB 3.0 (синіх) іноді викликає високочастотні наведення, що заважають читанню даних з ЕБК.

Крок 2: Ідентифікація в Диспетчері пристроїв

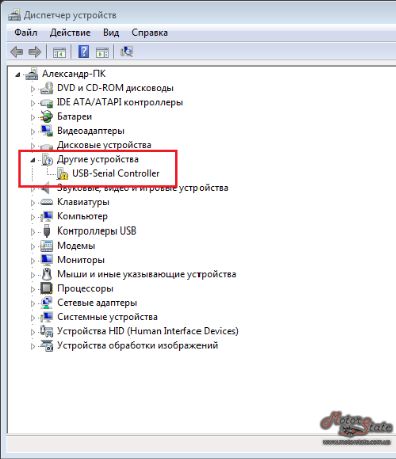

Відкрийте «Диспетчер пристроїв» (натисніть Win + X і виберіть відповідний пункт). Знайдіть розділ «Інші пристрої». Там ви побачити пристрій із жовтим значком. Натисніть на нього правою кнопкою миші та виберіть «Властивості». У вкладці «Відомості» виберіть параметр «ВД обладнання». Ви побачите рядки вигляду USB\VID_0403&PID_6001.

• VID 0403 — це FTDI.
• VID 1A86 — це CH340.
• VID 067B — це Prolific.

Крок 3: Інсталяція програмного забезпечення

• Для FTDI: Завантажте архів «VCP Drivers» з офіційного сайту. Краще використовувати інсталятор у форматі .exe (CDM21236_Setup). Запустіть його, натисніть «Далі», і система сама пропише кабель.
• Для CH340: Вам потрібен файл CH341SER.EXE. Після запуску натисніть кнопку «Install». Якщо з'явиться повідомлення «Driver Install Success», кабель готовий.
• Для Prolific: Якщо у вас Windows 10, шукайте драйвер версії 3.3.2.102 (2008 року). Нові версії блокують роботу неоригінальних чіпів.

Розділ 4: Тонке налаштування COM-порту (Серце стабільного зв'язку)

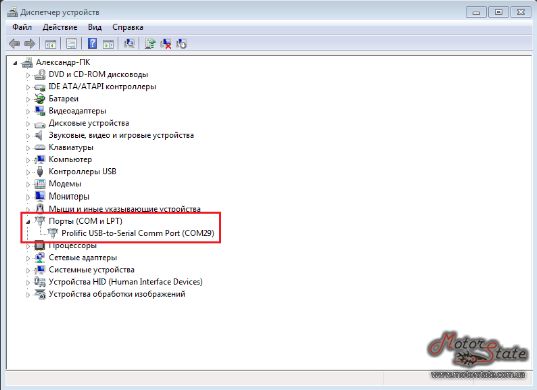

Після того як кабель перестав бути «Невідомим пристроєм» і перемістився в розділ «Порти (COM і LPT)», робота тільки починається. Стандартні налаштування Windows оптимізовані під модеми та принтери, а не під швидкісний обмін даними з автомобільним комп'ютером.

1. Зміна номера порту

Програми для ГБО (особливо старі версії Stag-200 або Lovato Easy Fast) мають жорстке обмеження: вони шукають кабель тільки на портах з COM1 по COM4.

• У Диспетчері пристроїв клацніть правою кнопкою на свій порт (наприклад, COM12).
• Виберіть «Властивості» -> «Параметри порту» -> «Додатково».
• У випадаючому списку «Номер COM-порту» виберіть будь-який від 1 до 4. Якщо вони позначені як «використовується», не лякайтеся — якщо фізично до комп'ютера більше нічого не підключено, ви можете зайняти цей номер.

2. Налаштування Latency Timer (тільки для FTDI)

Це найважливіший параметр для налаштування ГБО «в русі». За замовчуванням стоїть 16 мс. Це час, який комп'ютер чекає, перш ніж обробити пакет даних.

• У тому ж вікні «Додатково» знайдіть пункт «Час очікування (мсек)».
• Змініть 16 на 1. Це дозволить графіку тиску та часу впорскування в програмі ГБО відмальовуватися плавно, без ривків.

3. Буфери прийому та передачі

Якщо ви плануєте робити перепрошивку (оновлення вбудованого ПЗ) блоку ГБО, рекомендується знизити значення буферів прийому та передачі до середніх значень (близько 1024 або 2048 байт), щоб уникнути переповнення пам'яті при записі прошивки.

Розділ 5: Поєднання з автомобілем та софтом

Драйвер встановлений, порт налаштований. Тепер потрібно перевірити все в ділі.

• Послідовність увімкнення: Спочатку вставте USB у ноутбук, потім запустіть діагностичну програму, і тільки після цього підключайте роз'єм до автомобіля та вмикайте запалювання. Така послідовність мінімізує ризик виникнення статичного розряду.
• Вибір порту в програмі: Зайдіть у налаштування програми ГБО. Там буде список доступних портов. Виберіть той, який ви призначили в Диспетчері пристроїв.
• Швидкість передачі (Baud rate): Зазвичай програма сама виставляє потрібну швидкість (найчастіше 9600 або 38400 біт/с). Якщо зв'язок постійно обривається, спробуйте вручну виставити в Диспетчері пристроїв швидкість 9600.

Розділ 6: Усунення несправностей (Troubleshooting)

Кабель визначається, але програма пише «Контролер не знайдено»

• Проблема з живленням: Блок ГБО живиться від акумулятора через запобіжник. Якщо запобіжник згорів, блок буде «мертвим», і кабель його не побачить.
• Переплутано Rx/Tx: Якщо кабель саморобний, перевірте, що дріт передачі (Tx) кабелю йде на дріт прийому (Rx) блоку, і навпаки.
• Маса (GND): Обов'язково має бути спільний дріт маси між кабелем і роз'ємом ГБО.

Помилка «Запуск цього пристрою неможливий (Код 10)»

Це класика для чіпів Prolific. Windows оновила драйвер до версії, яка блокує «неліцензійні» чіпи.

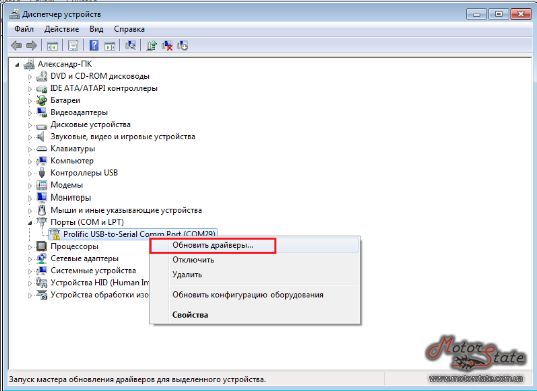

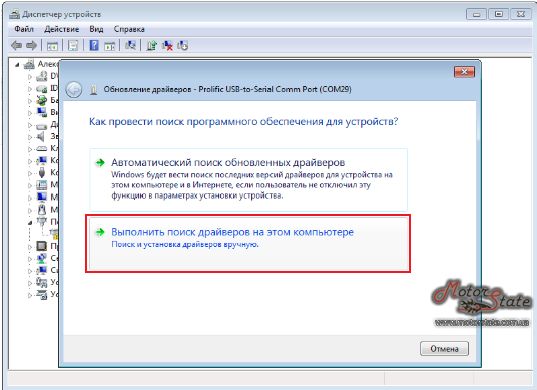

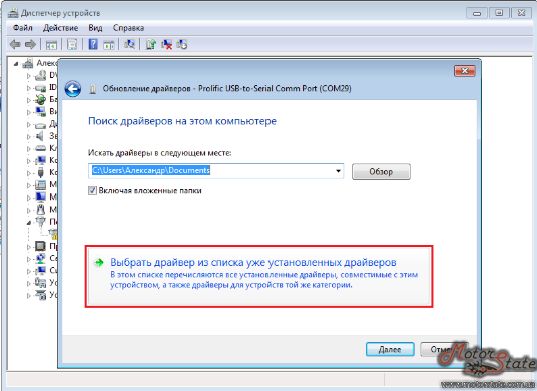

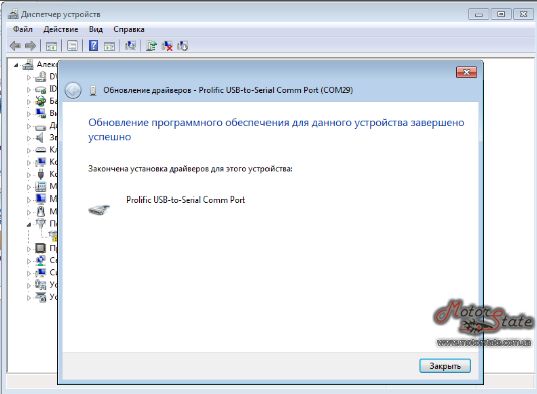

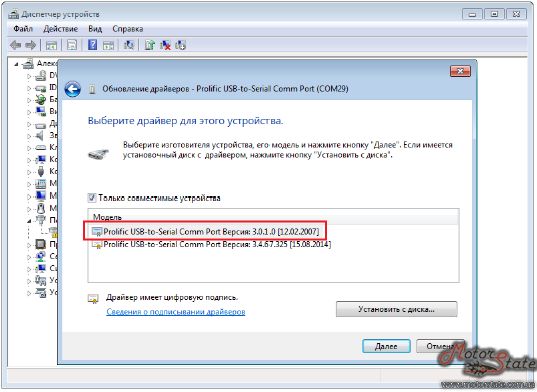

Рішення: Натисніть «Оновити драйвер» -> «Виконати пошук на цьому комп'ютері» -> «Вибрати зі списку вже встановлених». Виберіть версію драйвера 2008 року або раніше.

Програма «висить» при спробі підключення

Це часто трапляється через конфлікт антивірусів. Деякі захисні програми блокують доступ додатків до портів введення-виведення. Спробуйте на час діагностики вимкнути антивірус або додати програму ГБО до винятків.

Розділ 7: Безпека при роботі

Важливо пам'ятати, що діагностичний роз'єм ГБО знаходиться в підкапотному просторі, де агресивне середовище (тепло, вібрації, бруд).

• Ніколи не допускайте потрапляння вологи в USB-роз'єм або в корпус перетворювача.
• Намагайтеся не використовувати занадто довгі USB-подовжувачі (більше 3 метрів). На великій довжині сигнал згасає, що може призвести до помилки при записі коефіцієнтів у пам'ять ЕБК, і машина просто перестане заводитися на газі.
• Якщо ви використовуєте ноутбук, підключений до зарядки від прикурювача, може виникнути «земляна петля», яка спалить USB-порт. Краще проводити діагностику, коли ноутбук працює від свого акумулятора.

Висновок

Інсталяція драйвера — це фундамент. Якщо драйвер «кривий» або порт налаштований неправильно, жодні знання в області налаштування паливних карт вам не допоможуть, оскільки дані будуть йти із затримкою або спотвореннями. Витративши зайві 5 хвилин на налаштування Latency Timer та вибір правильного COM-порту, ви забезпечите собі комфортну роботу та точне налаштування автомобіля, що в кінцевому підсумку заощадить пальне та продовжить ресурс двигуна.
