Кодування та налаштування Mercedes-Benz S-Class W222 (2015): Детальний посібник із вибору обладнання та софту
Mercedes-Benz S-Class у кузові W222 2015 року випуску (дорестайлінг, дизельні модифікації) — це надскладний комплекс взаємопов'язаних електронних блоків керування. Коли перед діагностом або майстром із чип-тюнінгу постає завдання змінити заводські алгоритми роботи автомобіля, стандартних мультимарочних сканерів стає категорично недостатньо. Потрібен професійний підхід, глибоке розуміння архітектури шин даних автомобіля та правильний вибір програмно-апаратного комплексу.
Типовий приклад складного конфігураційного завдання — кастомізація режимів руху (Agility / Dynamic Select). Власники дорестайлінгових W222 часто звертаються із запитом: змінити логіку роботи режиму Sport. Наприклад, зробити так, щоб під час активації спортивного режиму пневмопідвіска AIRMATIC або гідропідвіска Magic Body Control «затискалася» і ставала жорсткішою, але водночас електропідсилювач керма (EPS) залишався в комфортному, легкому режимі, не створюючи надмірного важкого зусилля на рульовому колесі. Реалізація такого алгоритму вимагає прямого втручання в програмне забезпечення автомобіля через інженерний софт.
Вибір апаратного інтерфейсу: J2534 PassThru проти SD Connect C4
Перше та ключове питання, яке виникає під час підготовки до роботи: яке обладнання використовувати? На ринку популярні прилади, що працюють за протоколом J2534 (PassThru), такі як Сканматик 2 Про, OpenPort та їхні аналоги. Проте для повноцінної роботи з кузовом W222, особливо 2015 року, використання J2534 пов'язане з величезними ризиками та технічними обмеженнями.
Архітектура Mercedes W222 дорестайлінг побудована на використанні безлічі паралельних шин CAN різної швидкості, а також оптичної шини MOST та інтерфейсів FlexRay. Прилад класу J2534 під час роботи з дилерською програмою Xentry або інженерним софтом емулює роботу оригінального мультиплексора. При цьому більшість адаптерів J2534 фізично здатні комутувати обмежену кількість каналів CAN одночасно. На практиці це призводить до того, що під час сканування автомобіля через Xentry PassThru програма просто «не бачить» половину дерева блоків керування. Ви не зможете отримати доступ до критично важливих міжмережевих інтерфейсів, блоків керування фарами, мультимедіа (Command) і, що найнебезпечніше, до центрального інтерфейсу в блоці EZS (електронний замок запалювання).
Спроба провести варіантне кодування (Variant Coding) рульового керування (EPS) або шасі через J2534 може закінчитися обривом зв'язку в момент передачі конфігураційної посилки. Це призводить до програмного збою, втрати калібрувань датчиків кута повороту керма та переходу блоків в аварійний режим (режим Bootloader), вивести з якого систему без дилерського обладнання вкрай складно.

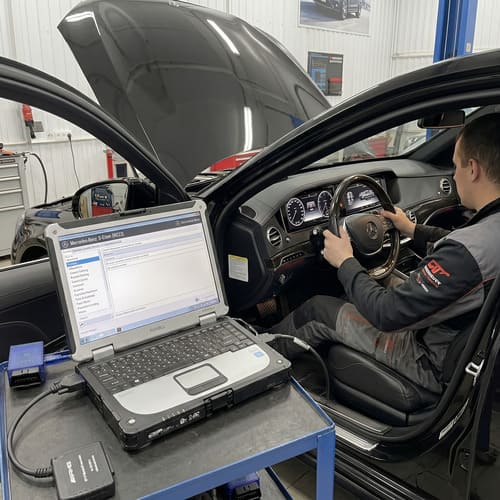

Для гарантовано безпечної та повноцінної роботи необхідний оригінальний мультиплексор Star Diagnosis — SD Connect C4 (або сучасніші версії, такі як C6 / Xentry Diagnosis VCI з підтримкою DoIP). SD Connect C4 апаратно підтримує всі протоколи передачі даних, що використовуються у W222. Він забезпечує високошвидкісний та стабільний зв'язок, не обриває сесії при тривалому кодуванні й дозволяє безпосередньо працювати з пам'яттю EEPROM та процесорами блоків керування. Тільки з SD Connect C4 майстер отримує 100% покриття всіх систем автомобіля, від блоку керування двигуном до кодування функцій комфорту.
Програмне забезпечення для роботи: Vediamo 5 проти DTS Monaco
Другий важливий етап — вибір інженерної програми. Існує два основні інструменти для зміни заводських налаштувань Mercedes: Vediamo та DTS Monaco. Автомобіль 2015 року випуску перебуває на стику двох технологічних епох компанії Daimler, тому тут є свої важливі нюанси.
Програма Vediamo (оптимальна версія 5.01.01) — це перевірений часом класичний інструмент. Він працює з базами даних формату CBF (архітектура CAESAR). Більшість блоків керування W222 дорестайлінг від початку спроєктовані під цей формат даних. Якщо автомобіль з 2015 року не зазнавав серйозних оновлень програмного забезпечення у офіційного дилера, то Vediamo 5 впорається із завданням налаштування режимів руху бездоганно. Робота через CBF-файли у Vediamo відбувається швидко, інтерфейс програми прямолінійний, а відправка діагностичних команд та зміна варіантного кодування виконуються в кілька кліків.
Однак існує серйозний підводний камінь. Якщо цей Mercedes-Benz S-Class регулярно обслуговувався і дилер оновлював софт блоків (наприклад, оновлювалося ПЗ панелі приладів IC222 або блоку шасі SPC222 для усунення заводських помилок), то структура пам'яті блоку змінилася. Нові прошивки використовують сучасний формат баз даних — SMR-D (архітектура ODX). Програма Vediamo 5 не вміє повноцінно та стабільно працювати з файлами SMR-D. При спробі підключитися через старий CBF-файл до оновленого блоку ви отримаєте помилку невідповідності версій (Diogenes Error або Wrong Variant), і кодування стане неможливим.
У цьому випадку на сцену виходить DTS Monaco (версії 8.14, 8.16 або 9). Цей софт від самого початку створювався для роботи з форматом SMR-D. DTS Monaco — потужніший комплекс. Його ключова перевага при вирішенні завдання з кастомізації режимів руху полягає в можливості створення єдиного робочого простору (Workspace). Ви можете одночасно завантажити в один проєкт файли для замка запалювання EZS222, панелі приладів IC222, блоку шасі SPC222 та мультимедійної системи HU5. Це позбавляє від необхідності постійно відкривати та закривати блоки окремо, як у Vediamo, і дозволяє контролювати параметри всього ланцюга Dynamic Select у реальному часі.
Технічна реалізація завдання з кастомізації режимів
Щоб змусити підвіску працювати в режимі Sport, а кермо залишити в режимі Comfort, інженер має два шляхи залежно від вихідної комплектації машини.
Перший шлях — активація та налаштування повноцінного режиму Individual. За замовчуванням у багатьох дизельних W222 2015 року на кнопці керування режимами доступні лише пресети Comfort та Sport. Через DTS Monaco або Vediamo необхідно зайти в кодування центрального інтерфейсу EZS222 та панелі приладів IC222. У меню варіантного кодування (шукати за ключовими словами Agility, Dynamic Select або Fahrdynamik) активується відображення та підтримка режиму Individual. Після успішного запису кодувань та перезавантаження блоків на центральному екрані системи Command з'являється меню налаштування індивідуального режиму. У цьому меню власник автомобіля зможе самостійно поєднати будь-які параметри: вибрати профіль «Спорт» для ходової частини та профіль «Комфорт» для рульового керування.
Другий шлях — жорстке перекодування самого профілю Sport, якщо клієнт хоче, щоб зміни відбувалися стандартним натисканням кнопки. Для цього виконується вхід у варіантне кодування блоку електропідсилювача керма EPS222. У структурі кодувань знаходяться таблиці калібрувань посилення (Parametrierungen або Kennlinien). Завдання майстра — перенаправити запит статусу від шини даних. Потрібно зробити так, щоб при отриманні блоком керма команди «активовано режим Sport», процесор продовжував використовувати карту струмів та зусиль, що відповідає режиму Comfort. Після внесення змін виконується кодування, стираються коди несправностей, і система тестується в русі.
