Як працює Launch BST360 і для чого він потрібен?

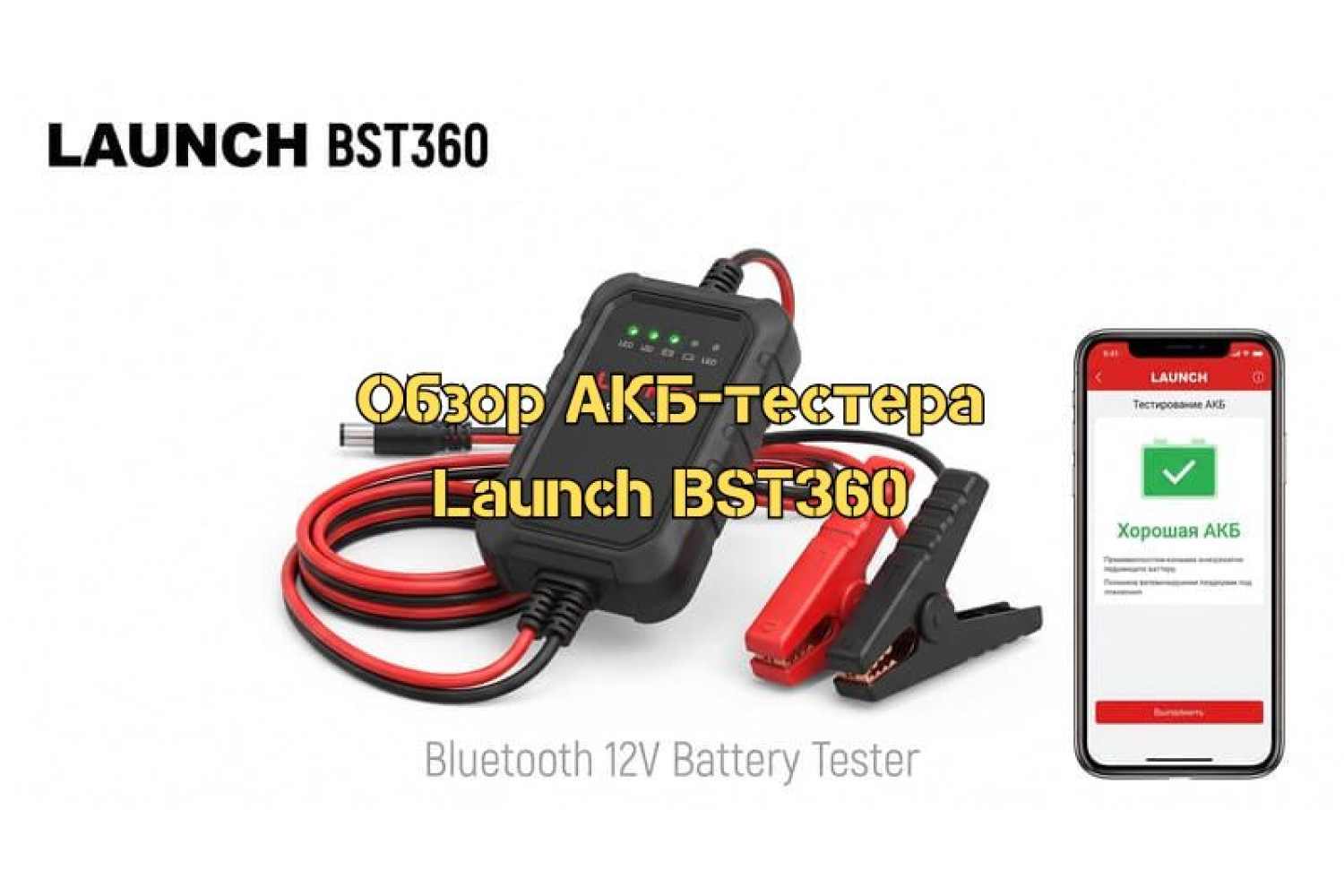

Огляд АКБ-тестера Launch BST360

Launch BST360 — компактний Bluetooth-тестер акумуляторних батарей, який працює у зв'язці зі смартфоном або діагностичним планшетом Launch X431. Прилад не має власного дисплея — всі результати виводяться в додатку, — зате підтримує три типи тестування: стан АКБ, система запуску та система зарядки. Розберемо кожну з них детальніше.

Конструкція та підключення

Пристрій виконаний у вигляді пари «крокодилів» із вбудованим Bluetooth-модулем — червоний затискач на плюс, чорний на мінус АКБ. Кабель довжиною близько 56 см забезпечує комфортний радіус роботи біля різних типів акумуляторів і розташувань клем. Захист від переполюсування вбудований конструктивно: якщо крокодили переплутати місцями, тестер не постраждає і не нашкодить батареї. При підключенні до клем немає ні нагріву, ні іскор — це важливо при роботі поруч із батареєю, особливо якщо вона газує (наприклад, при зарядці).

Для роботи зі смартфоном встановлюється додаток BST360 з Google Play або App Store. Bluetooth підключається автоматично при відкритті додатку — вручну шукати пристрій у налаштуваннях телефону не потрібно. Також тестер інтегрується як модуль до діагностичного планшета Launch X431 (підтримуються моделі PRO GT, PRO V4.0, PRO3 V4.0, PRO5, PAD V, PAD VII) — у такому разі додаток на телефоні взагалі не потрібен, все відображається прямо в інтерфейсі сканера.

Сумісні типи батарей та стандарти

Тестер працює з напругою 6 В і 12 В та підтримує такі типи акумуляторів: звичайні свинцево-кислотні (Regular Flooded), AGM (з пластинами), GEL та EFP (використовуються в системах старт-стоп). Діапазон вимірюваної ємності — 30–80 Аг, робочий діапазон напруги — 11–16 В.

За стандартами маркування підтримуються CCA, BCI, CA, MCA, JIS, DIN, IEC, EN, SAE, GB — це охоплює європейські, японські, американські та китайські АКБ, тож необхідність шукати потрібний стандарт вручну виключена: перед тестом просто обирається потрібний зі списку в додатку. Сфера застосування — легкові автомобілі, мотоцикли, вантажівки, квадроцикли, катери, газонокосарки.

Три види тестування

1. Тест стану акумулятора (Battery Health Test)

Основний режим. Тестер вимірює та розраховує:

• SOC (State of Charge) — поточний рівень заряду батареї у відсотках.
• SOH (State of Health) — залишковий ресурс батареї у відсотках відносно номінальної ємності. Нова справна батарея дає ~100%, зношена — значно нижче.
• CCA (Cold Cranking Amperes) — фактичний пусковий струм, тобто реальна здатність батареї прокрутити стартер у холодних умовах. Порівнюється з номінальним значенням, зазначеним на самій батареї.
• Внутрішній опір (Internal Resistance) — непрямий індикатор зносу: у нової батареї він низький, у зношеної або сульфатованої — значно вищий. Зростання внутрішнього опору — один з перших ознак деградації АКБ ще до того, як це стає помітно за ємністю.
• Напруга на клемах у стані спокою (без навантаження).

За результатами додаток видає текстовий вердикт: «Батарея в нормі», «Потребує зарядки», «Замінити», що дозволяє донести результат клієнту без зайвих пояснень.

2. Тест системи запуску (Cranking System Test)

Тест виконується при реальному запуску двигуна: після підключення тестера запускається мотор, і прилад фіксує напругу та час прокручування стартера. Якщо батарея не забезпечує потрібного струму при пуску — це відобразиться в результатах як просадка напруги нижче допустимої межі або надто тривале прокручування. Це саме той випадок, коли двигун крутиться «неохоче» на морозі або після тривалого простою, а причину важко визначити мультиметром у статиці.

3. Тест системи зарядки (Charging System Test)

Перевіряється робота генератора при працюючому двигуні. Тестер вимірює:

• Напругу під навантаженням і без навантаження — норма 13,5–14,8 В на холостому ходу.
• Пульсації (Ripple Detection) — діодний міст усередині генератора повинен випрямляти змінний струм у постійний; якщо один із діодів пробитий, на виході з'являються пульсації напруги, які видно в тесті і негативно впливають на АКБ та електроніку автомобіля.

Результат тесту показує, чи нормально працює генератор, і якщо ні — в чому саме проблема: низька напруга заряду, пробитий діод або нестабільний вихід.

Звіти та документування

За підсумками кожного тесту додаток формує звіт, який можна зберегти, надіслати клієнту через месенджер або роздрукувати на Bluetooth-принтері. Вся історія тестів зберігається в додатку, що зручно при повторному візиті клієнта: можна порівняти поточні показники з даними тримісячної давнини і наочно показати динаміку деградації батареї.

Коли варто проводити тестування АКБ

• Перед зимовим сезоном — АКБ, у якої SOH нижче 70–75%, з високою ймовірністю не запустить двигун при морозі, навіть якщо влітку працювала без претензій.
• При скаргах на ускладнений пуск — тест системи запуску покаже, винна батарея чи стартер.
• Після тривалого простою — батарея могла глибоко розрядитися; тест стану покаже реальний SOH після відновного заряду.
• При купівлі вживаного автомобіля — тест займає кілька хвилин і дає об'єктивну картину стану АКБ без необхідності довіряти словам продавця.
• При плановому ТО — перевірка генератора як частина обслуговування дозволяє виявити пробитий діод до того, як батарея вийде з ладу через неправильний заряд.

Технічні характеристики

• Тип підключення: Bluetooth
• Підтримувана напруга: 6 В і 12 В (робочий діапазон 11–16 В)
• Діапазон ємності: 30–80 Аг
• Довжина кабелю: ~56 см
• Робоча температура: від −10 до +50 °C
• Температура зберігання: від −20 до +60 °C
• Сумісні платформи: Android, iOS, Launch X431 серія
