Autel MV480 – аналіз характеристик, функцій та застосування

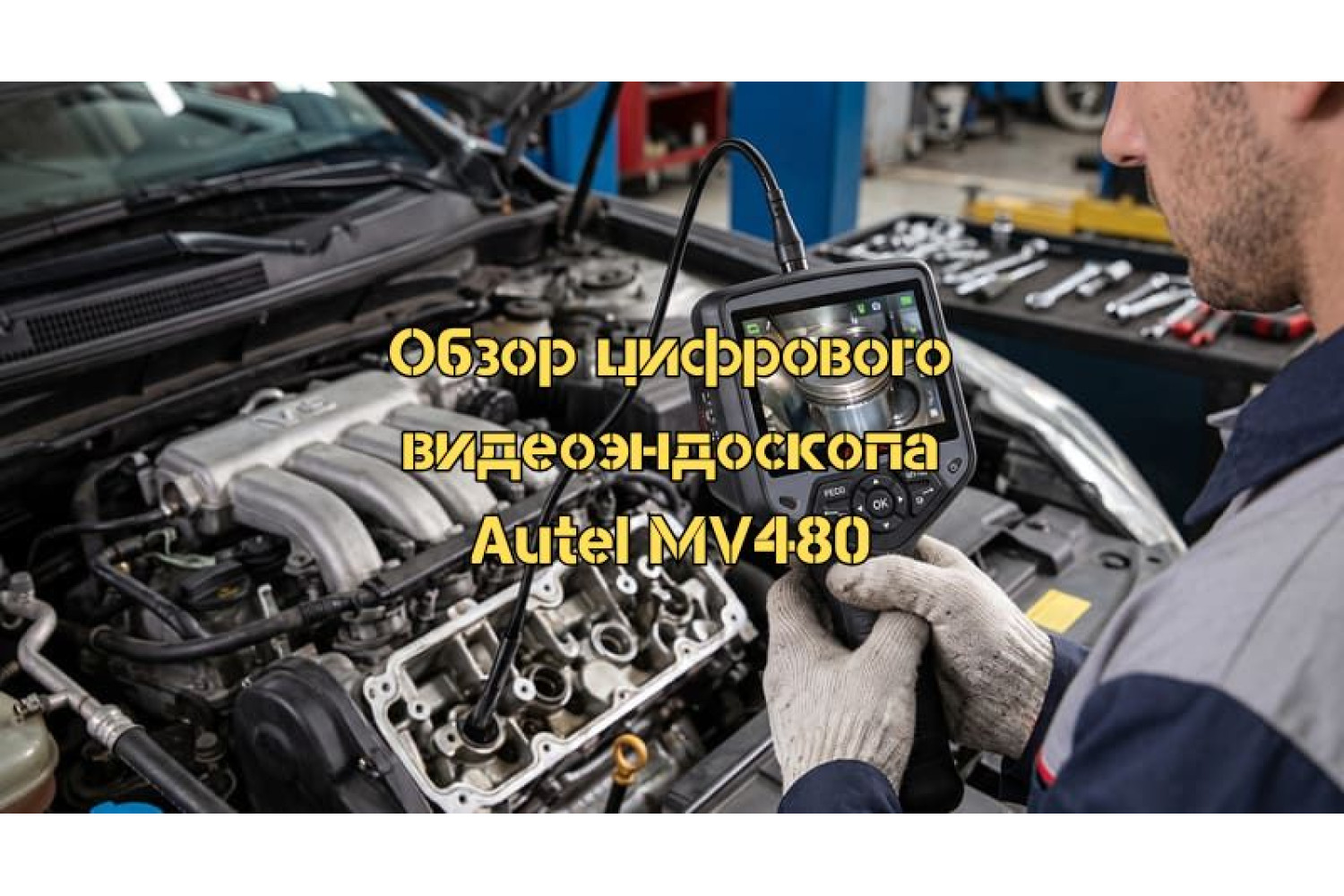

Огляд цифрового відеоендоскопа Autel MaxiVideo MV480

Autel MaxiVideo MV480 — двокамерний відеоендоскоп із 4.1-дюймовим екраном і роздільною здатністю зйомки Full HD 1920×1080. Прилад призначений для огляду важкодоступних місць без розбирання: циліндри двигуна, впускний колектор, сажовий фільтр, порожнини кузова, гальмівні магістралі та будь-які інші зони, куди не дістатися оком або рукою. Розберемо конструкцію, ключові функції та те, що справді відрізняє MV480 від простіших ендоскопів.

Комплектація

У коробці: основний блок з дисплеєм, гнучкий зонд із двома камерами довжиною 1 м (39,4 дюйма), насадки-гачок і магніт, зарядний пристрій, кабель Mini-USB для вивантаження файлів на ПК, карта пам'яті Micro SD 8 ГБ, інструкція англійською мовою та захисний кейс для перенесення.

Зонд і камери

Зонд діаметром 8,5 мм виконаний із напівжорсткого, гнучкого та водонепроникного матеріалу — він тримає форму після згину, що зручно при роботі в звивистих каналах, і при цьому достатньо гнучкий, щоб огинати перешкоди. Довжина кабелю — 1 м, цього достатньо для більшості завдань у моторному відсіку та кузовних порожнинах.

Діаметр 8,5 мм — важливий параметр: він збігається з розміром більшості свічкових отворів, що дозволяє оглядати камери згоряння без додаткових адаптерів. Для вужчих місць передбачена сумісність із головкою 5,5 мм (до комплекту не входить, купується окремо).

На кінці зонда розташовані дві незалежні камери з роздільною здатністю 1920×1080 кожна:

• Фронтальна камера — дивиться прямо вперед, основний режим для просування каналом і загального огляду.
• Бокова камера — дивиться під кутом 90° до осі зонда, дозволяє оглядати стінки циліндра, внутрішні поверхні труб і порожнин без розвороту приладу. Обидві камери можна переглядати окремо або одночасно в режимі розділеного екрана — це дає ширший кут огляду без переміщення зонда.

Кут огляду кожної камери — 70 градусів. Фокусна відстань фіксована: чітке зображення виходить на дистанції 20–50 мм від об'єкта — це варто враховувати при роботі, ручного підстроювання фокуса немає.

Підсвітка

На головці зонда встановлені світлодіоди з яскравістю понад 10 000 люкс. Рівень яскравості регулюється в 10 кроків прямо з кнопок на корпусі — це дозволяє підібрати потрібну інтенсивність залежно від відстані до об'єкта та умов огляду: при надто високій яскравості поблизу зображення «засвічується» і втрачає деталі, при низькій у темних порожнинах нічого не видно. Додатково на тильній стороні корпусу розташований ліхтарик — для освітлення робочої зони при підключенні зонда.

Дисплей та керування

Основний екран — 4.1 дюйма, роздільна здатність 1200×720 точок, кольоровий LCD. Керування кнопками під дисплеєм, однією кнопкою — швидке захоплення фото або запуск відеозапису без зайвих кроків у меню. Зображення можна дзеркально відобразити по горизонталі або вертикалі прямо під час перегляду — це потрібно, коли через орієнтацію зонда картинка на екрані виявляється перевернутою або дзеркальною відносно реального положення об'єкта. Цифровий зум — до 7х, що дозволяє розглянути деталі без фізичного наближення зонда.

Роз'єм Micro HDMI дозволяє підключити прилад до зовнішнього монітора або проєктора — зручно при роботі з клієнтом, щоб показувати картинку на великому екрані в реальному часі.

Унікальна функція: аудіоанотація

Відмінна особливість MV480, якої немає у попередніх моделях серії, — можливість записувати голосові коментарі прямо під час зйомки відео. Вбудований мікрофон і динамік дозволяють додавати усні пояснення до запису: наприклад, фіксувати, що саме видно на екрані, який вузол оглядається або які попередні висновки. Це спрощує подальший розбір матеріалу і дозволяє одразу отримувати задокументований результат діагностики з коментарями, а не просто набір безіменних відеофайлів.

Запис і зберігання даних

Фото і відео зберігаються на карту Micro SD (8 ГБ у комплекті, підтримується до 128 ГБ). Через кабель Mini-USB файли вивантажуються на комп'ютер для подальшого аналізу або передачі клієнту. У меню налаштовується водяний знак із датою та часом на відео — це корисно для документування при страхових випадках або при видачі звіту. Вбудований акумулятор ємністю 2600 мАг забезпечує до 4 годин безперервної роботи.

Практичне застосування в автодіагностиці

Ендоскоп закриває завдання, які раніше вимагали часткового розбирання або були неможливі без спеціального обладнання:

• Огляд камер згоряння через свічковий отвір — видно стан клапанів, нагар на поршні, тріщини або задири на стінках циліндра без знімання головки блока.
• Перевірка сажового фільтра — оцінка ступеня засмічення комірок і наявність механічних пошкоджень субстрату без демонтажу фільтра.
• Огляд впускного колектора і дросельного вузла — ступінь закоксованості, наявність масляного нагару, тріщини в пластикових патрубках.
• Перевірка турбокомпресора — люфт крильчатки та стан лопаток через маслозаливну горловину або патрубок без знімання турбіни.
• Огляд прихованих порожнин кузова — стан лонжеронів, порогів і стійок на предмет корозії при передпокупній експертизі.
• Діагностика гальмівних магістралей і радіатора — внутрішні поверхні трубок і патрубків у місцях, недоступних для візуального огляду.

Обмеження та нюанси

• Фіксований фокус 20–50 мм: об'єкти ближче або далі цього діапазону будуть розмитими, ручного підстроювання фокуса немає.
• Яскравість експозиції не регулюється вручну: автоматика справляється в більшості ситуацій, але в нестандартних умовах освітленості може давати пересвіт або недосвіт.
• Зонд напівжорсткий, але не керований: напрямок згину задається вручну, немає джойстика для повороту головки — це стандарт для приладів даного цінового класу.

Технічні характеристики

• Дисплей: 4.1", 1200×720 точок, кольоровий LCD
• Роздільна здатність камер: 1920×1080 (Full HD)
• Кількість камер: 2 (фронтальна і бокова)
• Діаметр зонда: 8,5 мм
• Довжина кабелю зонда: 1 м (39,4 дюйма), водонепроникний
• Кут огляду: 70°
• Фокусна відстань: 20–50 мм
• Підсвітка: світлодіоди >10 000 лк, 10 рівнів яскравості
• Цифровий зум: до 7×
• Акумулятор: 2600 мАг, до 4 годин роботи
• Пам'ять: карта Micro SD 8 ГБ у комплекті, підтримка до 128 ГБ
• Роз'єми: Micro HDMI, Mini-USB, Micro SD
• Сумісність зі змінною головкою 5,5 мм (не в комплекті)
