Самостійне налаштування ГБО 4 покоління: покрокове керівництво від А до Я

Після встановлення комплекту газобалонного обладнання (ГБО) на автомобіль потрібне його точне початкове налаштування. Проте регулювання необхідне не тільки відразу після монтажу: в процесі експлуатації компоненти системи зношуються (просідають пружини форсунок, забиваються фільтри, змінюється еластичність мембрани редуктора), а також після проведення будь-яких ремонтних робіт.

Правильно відкалібрована система ГБО 4 покоління безпосередньо впливає на витрату палива, динаміку автомобіля і, що найголовніше, на ресурс клапанів та головки блоку циліндрів (ГБЦ). У цій статті ми детально розберемо, як професійно налаштувати ГБО 4 покоління своїми руками.

Що необхідно для налаштування: готуємо інструмент

Якісне регулювання розподіленого газового впорскування неможливе «на око». Вам знадобиться певний діагностичний комплект:

• Ноутбук. Бажано з живою батареєю, оскільки фінальне налаштування виконується строго в русі. Смартфони та планшети використовувати теж можна (через Bluetooth або Wi-Fi адаптери), але функціонал мобільних додатків часто урізаний порівняно з повноцінними ПК-версіями.
• Діагностичний кабель (інтерфейс). Він з'єднує діагностичний роз'єм газового ЕБУ з USB-портом ноутбука. Адаптери на чипах FTDI або PL2303 вважаються найстабільнішими. Також можна використовувати бездротовий Bluetooth-К-Line адаптер, розроблений під ГБО. Зверніть увагу, що звичайний сканер OBD2 (наприклад, ELM327) для прямого налаштування газових «містків» не підійде, але він може бути корисним паралельно для контролю довгострокових і короткострокових бензинових корекцій під час тесту.
• Спеціалізоване ПЗ. Завантажується виключно з офіційного сайту виробника вашої системи (Stag, Digitronic, Lovato, BRC, Alex та ін.). Програми безкоштовні і регулярно оновлюються.
• Паливо. В обох баках має бути не менше чверті або половини об'єму (близько 10–15 літрів), щоб повністю виключити стрибки тиску через напівпорожні резервуари.

Підготовчий етап і вимоги к автомобілю

Спроба налаштувати ГБО на несправному автомобілі — головна помилка новачків. Газова система повністю дублює сигнали бензинової, тому будь-які проблеми із запалюванням або подачею повітря на газу загострюються вдвічі.

Критерії готовності автомобіля:

• Несправність ДВЗ: Відсутність пропусків запалювання, свічки та високовольтні дроти або котушки мають бути в ідеальному стані. Повітряний фільтр — чистий.
• Прогрів: Двигун необхідно прогріти до робочої температури. Температура охолоджуючої рідини має бути в районі 80–95 градусів Цельсія, а температура газового редуктора — не менше 50–60 градусов Цельсія.
• Відключення споживачів: Вимкніть кондиціонер, пічку, фари, обігрів скла та магнітолу. На стадії автокалібрування навантаження на генератор має бути мінімальним і стабільним. Кермо виставлене прямо (гідропідсилювач або електропідсилювач керма не задіяний).

Підключення

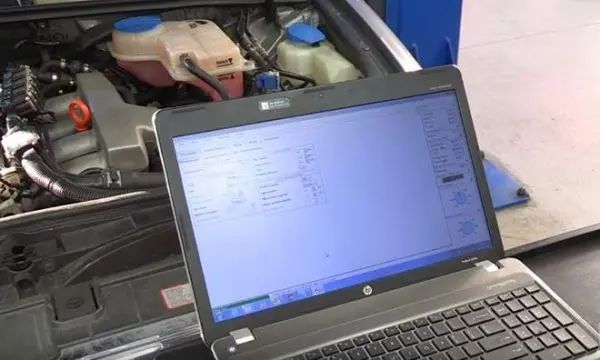

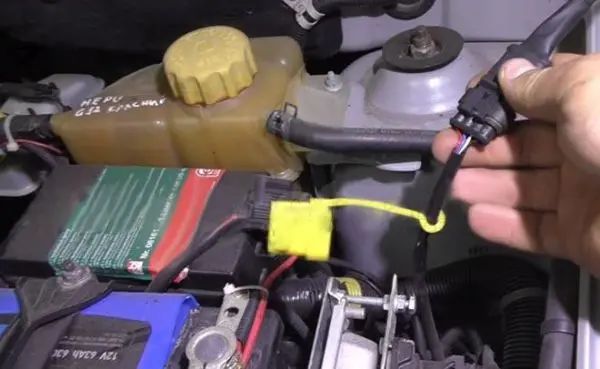

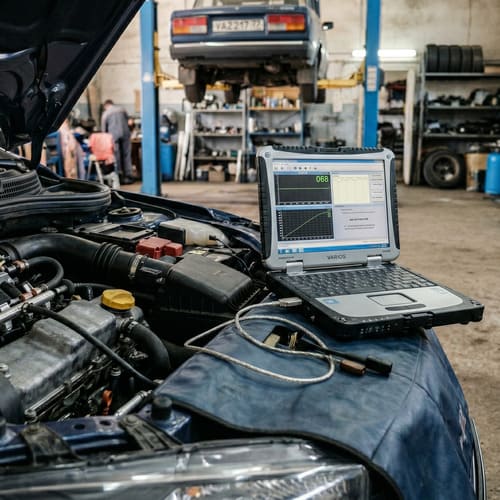

Знайдіть під капотом діагностичний роз'єм джгута дротів ГБО (зазвичай він знаходиться поруч з електронним блоком управління газом і захищений гумовою заглушкою). Зніміть заглушку, підключіть кабель і з'єднайте його з ноутбуком. Увімкніть запалювання (або запустіть мотор) і відкрийте програму налаштування. Виберіть потрібний COM-порт для з'єднання.

Покрокова процедура автоналаштування (на прикладі ПЗ Stag / Digitronic)

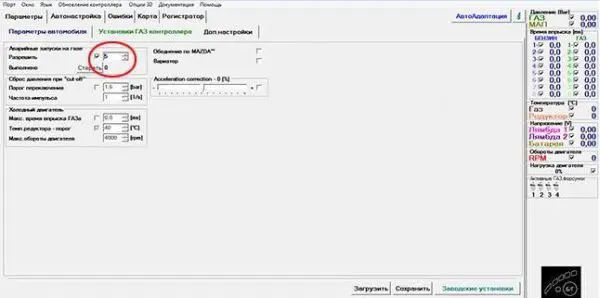

Інтерфейси більшості програм ідентичні. Процес починається з конфігурації базових параметрів системи у вкладці «Параметри автомобіля». Тут ми повідомляємо газовому ЕБУ фізичні характеристики двигуна:

• Кількість циліндрів: Виставляється відповідно до ДВЗ.
• Сигнал оборотів (RPM): Джерело зчитування імпульсів (котушка запалювання, розподільний або колінчастий вал). Зверніть увагу на показник оборотів у програмі — він має з максимальною точністю (до 10–20 оборотів за хвилину) збігатися з реальними показниками тахометра на приладовій панелі. Якщо дані двояться або занижені, змініть параметр «Кількість циліндрів на котушку» або тип сигналу.
• Фільтр сигналу RPM: Активуйте (поставте галочку), якщо показання оборотів у програмі хаотично «стрибають».
• Тип двигуна: Стандартний (атмосферний) або Турбо.
• Тип впорскування: Фазоване, попарно-паралельне або моновпорскування. На більшості сучасних авто використовується фазоване (Full Sequential).
• Лямбда-зонд: Якщо дріт фіолетового кольору від коси ГБО не підключався до штатного датчика кисню фізично, цей пункт залишаємо неактивним. На роботу системи він не впливає.

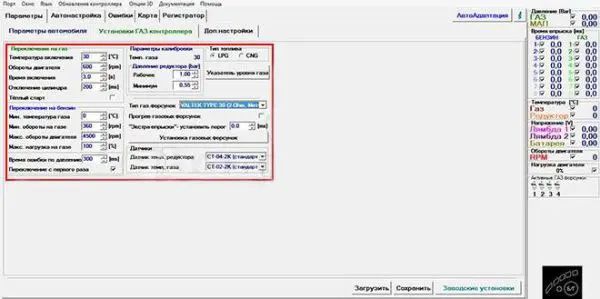

Вкладка «Установки газового контролера»

У цьому меню задаються алгоритми перемикання між видами палива. Налаштуйте такі ключові параметри:

• Температура перемикання: Рекомендоване значення 35–40 градусів Цельсія. Нижче 35 градусів ставити не рекомендується: газ не встигне повністю випаруватися в редукторі, що шкодить форсункам і мембрані. У зимовий час краще підняти цей показник до 45 градусів.
• Обороти для перемикання: Рекомендується виставити 600–800 оборотів за хвилину. Це дозволяє системі м'яко перейти на газ одразу після прогреву, навіть на холостому ходу.
• Час увімкнення (затримка): Рекомендується 5–10 секунд. Це час очікування після досягнення потрібної температури, необхідний для стабілізації тиску в рампі.
• Перемикання циліндрів: Рекомендується 200–400 мілісекунд. Форсунки при цьому вмикаються не всі одразу, а по черзі. Це робить перехід з бензину на газ абсолютно непомітним для водія та пасажирів.
• Максимальні обороти на газу: Критично важливий пункт. Швидкість горіння газу нижча, ніж у бензину. На високих оборотах газоповітряна суміш догорає на випуску, перегріваючи клапани. Рекомендується виставити поріг у 4000–4500 оборотів за хвилину. Вище цього значення система має автоматично переходити на бензин для захисту мотора.
• Мінімальний тиск газу: Виставте значення в районі 0.5–0.7 бар. Якщо тиск у системі впаде нижче цього рівня (наприклад, закінчився газ або забився фільтр), система з писком поверне машину на бензин, запобігаючи небезпечному збідненню суміші.
• Тип форсунок: Строго за фактом. Виберіть із випадаючого списку саме ту марку і модель форсунок, які встановлені під капотом (наприклад, Valtek 30, Hana Black, Stag W02). У них різний внутрішній опір (Ом) і час відгуку, тому помилятися тут не можна.

Автокалібрування та підбір жиклерів

Після перевірки всіх параметрів переходимо у вкладку «Автоналаштування» або «Автокалібрування».

• Запустіть двигун на бензині та дочекайтеся стабільних холостих оборотів.
• Натисніть кнопку «Старт». Програма почне по черзі відключати бензинові форсунки і вмикати газові. Процес займає від 2 до 5 хвилин.
• По закінченні автокалібрування система видасть повідомлення про успішне завершення або вкаже на помилку.

Аналіз коефіцієнта перерахунку (Помаранчева лінія множника)

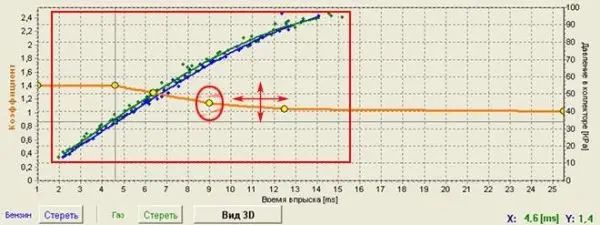

Перейдіть у вкладку «Карта». Головний показник успішного калібрування — лінія коефіцієнта (множника). Вона має знаходитися в ідеальних межах від 1.0 до 1.4.

Якщо лінія знаходиться вище позначки 1.4–1.5, це означає, що діаметр жиклерів газових форсунок занадто малий (маленька пропускна здатність). ЕБУ змушений надмірно збільшувати час відкриття форсунок. У такій ситуації необхідно акуратно розсвердлити жиклери свердлом більшого діаметру (з кроком 0.1–0.2 мм) або підняти робочий тиск гвинтом на редукторі.

Якщо лінія опускається нижче позначки 1.0, значить жиклери занадто великі, через що суміш виходить багатою. Знадобиться або замінити жиклери на нові з меншим діаметром, або вкрутити гвинт регулювання тиску на редукторі проти годинникової стрілки, щоб знизити тиск.

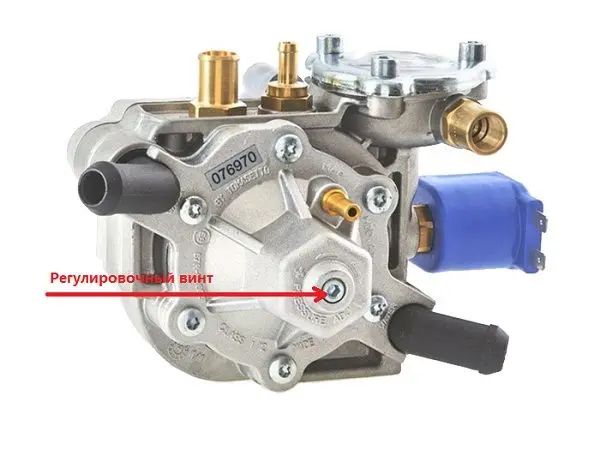

Приклад регулювання тиску (на редукторі Tomasetto AT09): У центрі передньої кришки знаходиться регулювальний гвинт під шестигранник. Поворот за годинниковою стрілкою збільшує тиск, проти годинникової — зменшує. Оптимальний робочий тиск для більшості систем становить 1.1–1.3 бар.

Накатка паливних карт і ручне коригування в русі

Автокалібрування налаштовує систему тільки для роботи на холостому ходу. Щоб машина правильно їхала у всіх діапазонах навантажень, необхідно накатати бензинову і газову карти. Для цього вам обов'язково знадобиться помічник за кермом, поки ви стежитимете за графіком на пасажирському сидінні з ноутбуком.

Етап 1. Збір бензинової карти (Синя лінія)

Перемкніть автомобіль на бензин і виїжджайте на рівну ділянку дороги. Завдання — проїхати від 5 до 10 кілометрів у різних режимах навантаження. Рухайтеся плавно, прискорюйтеся без різких натискань педалі в підлогу, задійте різні передачі. Бажано їхати на 3-й або 4-й передачі, утримуючи педаль газу в статичних положеннях на різних оборотах. Програма почне ставити сині точки на графіку, які потім з'єднаються в суцільну синю криву.

Етап 2. Збір газової карти (Зелена лінія)

Перемкніть автомобіль на газ і повторіть той самий маршрут у максимально схожому стилі їзди. Намагайтеся, щоб навантаження і прискорення збігалися з бензиновим тестом. На графіку почне вимальовуватися зелена крива.

Етап 3. Зведення карт

Ідеальний результат — коли зелена (газова) крива повністю накладається на синю (бензинову). Відкрийте вкладку «Відхилення». Якщо крива відхилення знаходиться в межах плюс-мінус 5–7 відсотків, налаштування виконано відмінно.

Якщо лінії розходяться, поставте маркер (точку) на помаранчеву лінію множника в тому місці часу впорскування, де спостерігається найбільша розбіжність. Використовуючи клавіші зі стрілками на клавіатурі (вгору і вниз), піднімайте помаранчеву лінію вгору (якщо потрібно збагатити суміш, коли зелена лінія нижча за синю) або опускайте вниз (якщо потрібно збіднити суміш). Після коригування видаліть стару газову карту і накатайте її заново, щоб перевірити точність збігу.

Фінішні кроки

Після того як графіки збіглися, здійсніть контрольну поїздку. Зверніть увагу на час впорскування бензину: при перемиканні з бензину на газ час бензинового впорскування не повинен змінюватися. Якщо він зменшується або збільшується — суміш налаштована невірно, і штатний бензиновий ЕБУ намагається скоригувати подачу палива.

Збережіть отримані налаштування і карти у файл на ноутбуці через меню «Файл» -> «Зберегти конфігурацію». Це ваш резервний бекап, який дозволить у майбутньому відновити параметри без проведення повторних дорожніх тестів. Тепер можна відключити діагностичний кабель і повернути на місце захисну заглушку роз'єму під капотом.

Самостійне налаштування ГБО 4 покоління вимагає посидючості та розуміння процесів, але воно чудово економить бюджет і дозволяє утримувати паливну систему автомобіля в ідеальному технічному стані.
