Flashdaten у ODIS-E і ODIS-S: особливості та безпека прошивки

Роль Flashdaten у діагностиці та ремонті автомобілів Volkswagen Group

Flashdaten часто плутають з іншими пакетами даних, і помилка при їх застосуванні може закінчитися «вбитим» ЕБУ або довгими годинами відновлення. Flashdaten у ODIS використовуються як готовий образ: це не просто прошивка, а упаковка коду, патчів, таблиць налаштувань і метаданих, які вказують, куди і як записувати дані в конкретний модуль. Через це під час роботи ODIS перевіряє ідентифікатори модулів, відповідність по VIN, контрольні суми і цифрові підписи; якщо будь-яка перевірка не проходить, процедура відхиляється або переходить в захисний режим. Щоб знизити ризики, у пакеті мають бути коректні контейнерні структури для конкретної платформи і доступні резервні копії образів та NVM, а під час запису потрібно стабільне живлення і інструменти, що вміють переключати модуль в режим bootloader для відновлення.

Flashdaten - це набір bin/xml/контейнерних файлів, які містять код та конфігурації для перепрошивки ЕБУ. Під час процедури ODIS використовує Flashdaten як джерело образу: модуль отримує інструкції, що саме записувати, які блоки пам'яті перезаписувати і які контрольні суми застосовувати. Опис у контейнері також містить інформацію про порядок операцій, допустимі режими перезапису і параметри, які потрібно зберегти в NVM під час міграції налаштувань.

Пакети включають не тільки сам код, а й патчі, таблиці налаштувань, таблиці обмежень і метадані сумісності по VIN та програмному індексу. Через це Flashdaten мають версію, яка співвідноситься з Diagnosedaten - останні відповідають за каталоги живих параметрів, а Flashdaten - за прошивки. У метаданих часто вказані апаратні індекси модулів (HW-Index), програмні індекси (SW-Index), підтримувані протоколи доступу (UDS, DoIP, CAN) і список критичних адаптацій, які потрібно відновити після оновлення.

Оновлення Flashdaten критичне для коректної роботи діагностичного ПЗ: старі файли можуть не містити необхідних патчів для нових прошивок або мати іншу структуру контейнеру. Тому перед будь-якою процедурою потрібно переконатися в тому, що Flashdaten відповідають версії ODIS і моделі автомобіля. Типові помилки - використання пакета з невідповідним HW-Index, ігнорування цифрового підпису або неправильний шлях розміщення файлів у каталозі імпорту; наслідок - помилки парсингу або некоректний запис секцій пам'яті.

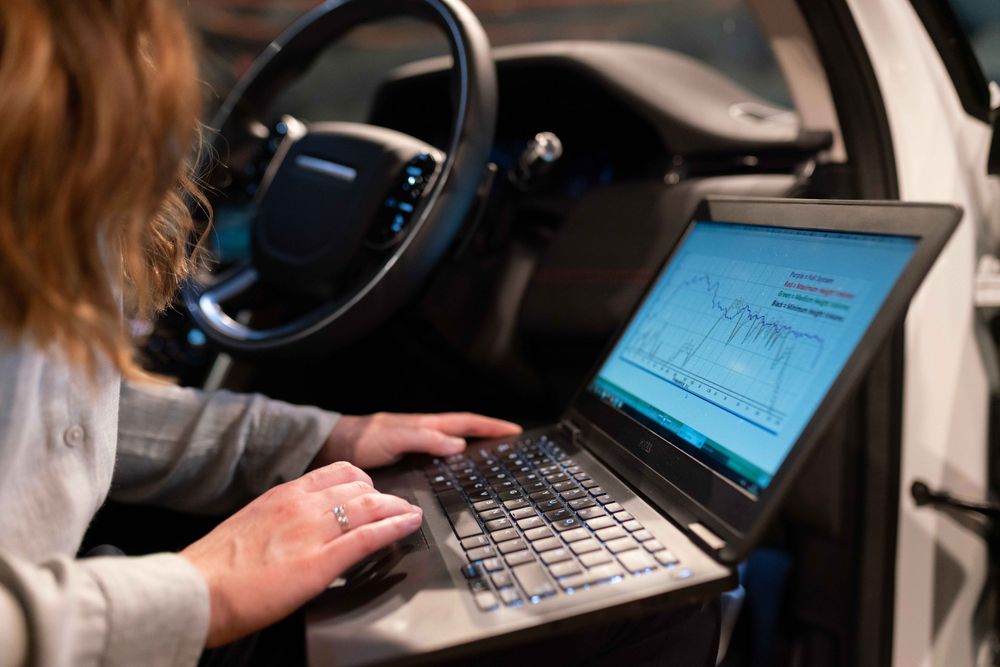

Інтерфейс програмного забезпечення ODIS-E під час роботи з Flashdaten

Головні відмінності Flashdaten у ODIS-E та ODIS-S

ODIS-E оптимізований під легкові платформи Volkswagen Group, отже пакети Flashdaten орієнтовані на ЕБУ пасажирських автомобілів з їхньою архітектурою комунікацій і типами контролерів. ODIS-S має іншу структуру даних та набір підтримуваних модулів, що відображає специфіку вантажних і спеціальних шасі. Різниця простежується в наборі підтримуваних протоколів доступу, у форматах контейнерів і в метаданих, які визначають правила запису для кожного типу вузла.

Структура файлів відрізняється форматом контейнерів, обсягом метаданих і набором сумісних протоколів. Через це файл, який відкривається в ODIS-E, може бути некоректно інтерпретований ODIS-S, навіть якщо технічно представляє одну й ту ж функцію оновлення. Для вантажних платформ часто додаються спеціальні таблиці конфігурацій для шинних протоколів і інші параметри безпеки, які в легкових пакетах відсутні або оформлені інакше.

• менше 100 МБ - Типовий обсяг пакета для легкового модуля - образ прошивки та метадані
• 100-500 МБ - Типовий обсяг пакета для вантажного модуля - додаткові таблиці та дані конфігурацій
• XML/Container - Структура метаданих у ODIS-E - опис модулів і правил запису
• BIN/Extended - Поширена структура в ODIS-S - розширені бінарні блоки та специфічні таблиці

Обмеження та ризики при використанні Flashdaten в ODIS-платформах

Несумісність версій Flashdaten та версії ODIS часто призводить до помилок перевірки контрольних сум або відмови в старті процедури прошивки. Після невдалої валідації програма може відмовитися виконати запис, або, навпаки, почати неповний запис, що залишає ЕБУ в проміжному стані. Типовий симптом - модуль, який не переходить у повнофункціональний стан після перезавантаження, або помилки діагностики, що вказують на невідповідність SW-Index/ HW-Index.

Для оновлення блоків використовують офіційні прошивки VAG Flashdaten, але доступ до деяких файлів обмежений: це захищає від несанкціонованих модифікацій і одночасно ускладнює відновлення після непередбачених збоїв, якщо немає резервної копії. Відновлення зазвичай вимагає переведення модуля в bootloader і використання програматора або спеціального інструмента ODIS для прямого запису образу.

Практика сервісу показує: при неповному записі іноді потрібне переведення ЕБУ в режим bootloader і пряме програмування через спеціальний інтерфейс; без резервної копії відновлення може зайняти кілька годин і вимагати розпоювання та зовнішнього програматора.

Практика сервісу

Безпечні процедури роботи з Flashdaten: рекомендації для користувачів

Перше правило - перевірити відповідність версій ODIS і пакета Flashdaten: збіги по ідентифікаторах модулів, по VIN-діапазону і по сумам контролю. Якщо хоч одна перевірка не проходить - процедуру не запускати. Додаткові перевірки включають зіставлення HW-Index і SW-Index, наявність цифрового підпису та сумісність протоколу доступу; при сумнівах варто імпортувати пакет в тестовому середовищі або звертатися до офіційних джерел для підтвердження.

1. Зробіть повне резервне копіювання конфігурацій ЕБУ та коду, якщо програмне забезпечення дозволяє. Зберігати окремо NVM/Adaption та базові образи, фіксувати версії HW/SW і створювати контрольні суми резервних файлів.
2. Підключіть ноутбук до стабільного джерела живлення і вимкніть енергозберігаючі плани ОС. Забезпечити постійну комунікацію з автомобілем, вимкнути автоматичні оновлення і фонові резервні копії під час процедури.
3. Підтримуйте напругу бортової мережі автомобіля в межах, рекомендованих виробником під час прошивки. За потреби використовувати зовнішнє живлення або зарядний пристрій, щоб уникнути падіння напруги при навантаженні.
4. Дотримуйтеся покрокових інструкцій ODIS: запуск у режимі Flash, валідація пакета, попередній скидання і власне запис. Фіксувати журнал операції, контролювати статуси валідації і не переривати процес до повної фіналізації.

Процес безпечного підключення ноутбука до автомобіля для прошивки через ODIS

Покрокова інструкція встановлення бази прошивок Flashdaten у ODIS-E

1. Завантаження офіційної бази прошивок з перевіреного джерела згідно з політикою доступу вашої організації. Переконатися у цілісності джерела і використовувати контроль доступу для обмеження прав запису в каталогах.
2. Перевірка цілісності файлів: контрольні суми та підписи повинні співпадати з наданими метаданими. Використовувати інструменти для перевірки хешів і цифрових підписів, фіксувати результати перевірки в логах.
3. Імпорт через інтерфейс ODIS-E: використайте вбудований модуль імпорту, дотримуйтесь очікуваних шляхів і не змінюйте структуру каталогу. Не переміщувати файли вручну між підпапками, щоб не порушити зв'язки метаданих.
4. Після завершення імпорту перезапустіть ODIS-E, щоб програма підхопила нові записи в базі. Перевірити логи імпорту на відсутність помилок парсингу і відповідність SW/HW індексів у списку пакета.
5. Перевірте, що нові версії відображаються у списку доступних для конкретного VIN і що процедура валідації проходить без помилок. Запустити тестову симуляцію оновлення на сумісному модулі або прогнати валідацію для конкретного VIN перед масовим застосуванням.
