Doosan Wiring Diagrams – Электросхемы колесных погрузчиков и экскаваторов

Это специализированная техническая документация, содержащая подробные электрические схемы (wiring diagrams) для обслуживания, диагностики и ремонта электрооборудования экскаваторов и колесных погрузчиков Doosan. Предназначена для автоэлектриков, диагностов и специалистов СТО.

Что включает документация:

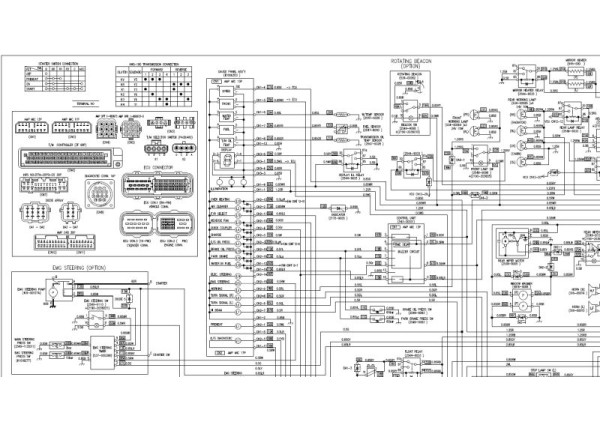

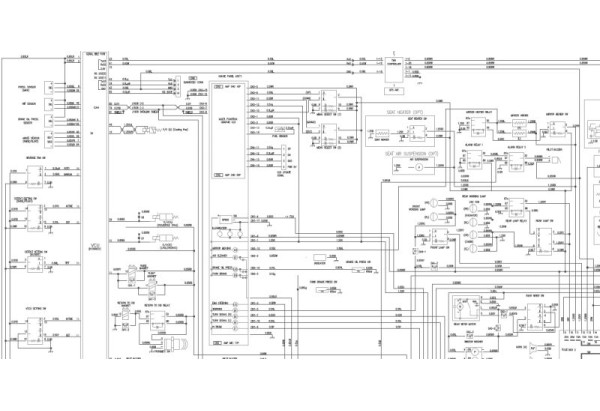

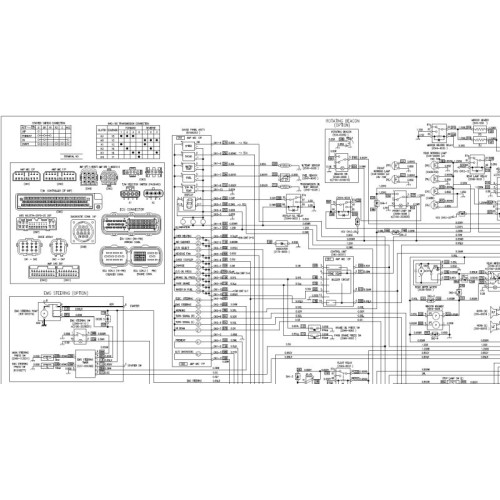

1. Полные электросхемы:

• Цепи питания (стартер, генератор, аккумулятор)

• Освещение, сигнальные устройства, индикаторы

• Управление электронными блоками (ECU, VCU, блок предохранителей)

• Схемы связи по CAN-шине, LIN-шине и другим интерфейсам

2. Блоки управления (ECU):

• Назначение и расположение блоков

• Распиновка разъемов (pin-out)

• Диагностические интерфейсы и порты подключения

3. Проводка кабины:

• Панель приборов, дисплей, органы управления

• Системы отопления, кондиционирования, стеклоочистители

• Питание кнопок и переключателей

4. Цветовая маркировка проводов:

• Все схемы сопровождаются расшифровкой цветовой маркировки

• Указание типа сигнала (питание, масса, CAN, управление и т.д.)

5. Список компонентов и обозначений:

• Таблицы с элементами, номерами, символами

• Обозначение расположения на машине

• Внутризаводская нумерация Doosan для быстрого поиска

Примеры поддерживаемой техники:

Экскаваторы Doosan:

• DX140LC, DX160LC, DX180LC

• DX210LC, DX225LC, DX255LC

• DX300LC, DX340LC, DX420LC

• DX490LC, DX530LC

Колесные погрузчики Doosan:

• DL200, DL250, DL300

• DL350, DL420, DL450, DL550

(Фактический список зависит от комплекта схем. Отдельные варианты бывают под стандарты Tier 3, Tier 4 и Stage V.)

Особенности:

• Язык: английский

• Формат: PDF или изображения высокого разрешения

• Качество: заводская документация Doosan, подходит для печати и работы на компьютере

Применение:

• Поиск и устранение неисправностей в электросистеме

• Установка дополнительного оборудования

• Восстановление поврежденной проводки

• Помощь при обслуживании на выезде и в мастерской

Как производится заказ

1. Сначала нужно оплатить заказ.
2. Мы подготавливаем файлы и отправляем на ваш email ссылку для скачивания.
