Электрические схемы для грузовиков Navistar International Wiring diagrams, Schematics

Navistar International Wiring Diagrams / Schematics — электрические схемы для грузовиков International

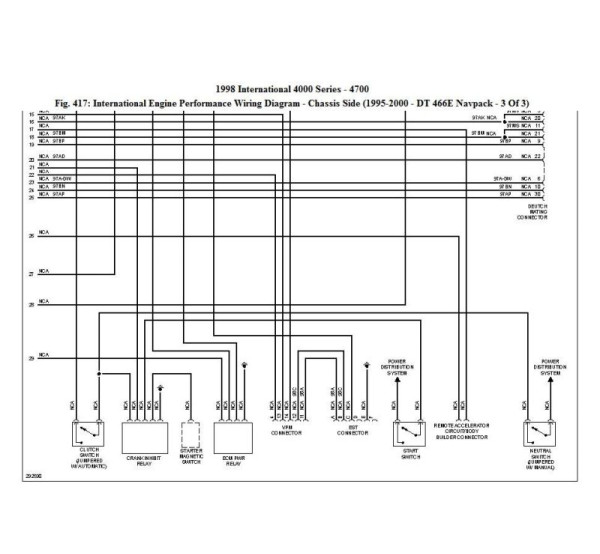

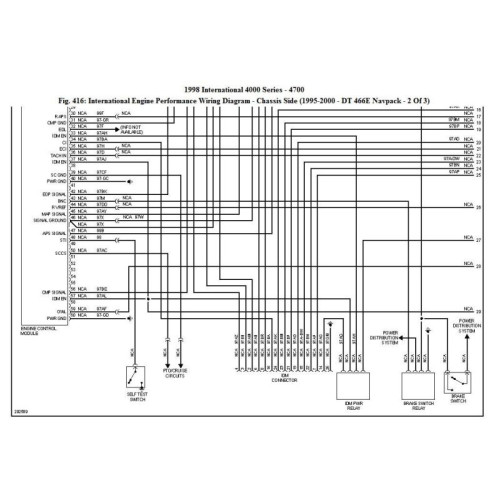

Navistar International Wiring Diagrams — это профессиональный набор официальных электрических схем, используемых для диагностики, ремонта и технического обслуживания грузовиков и автобусов марки International, производимых компанией Navistar International Corporation. Схемы охватывают все основные системы электрооборудования, включая питание, зажигание, освещение, управление двигателем, CAN-шины и вспомогательные блоки.

Что включает в себя комплект:

• Полные принципиальные схемы электрооборудования

• Pinout’ы и распиновки разъёмов (включая 21-, 31-, 55-контактные)

• Маршруты проводки (harness routing) по кабине и раме

• Схемы модулей управления (ECM, TCM, BCM, IC)

• CAN-шины, J1939, J1708, LIN-шина — полные диаграммы

• Таблицы обозначений цепей, предохранителей и реле

• Цветные схемы для облегчения чтения (в большинстве моделей)

Охваченные модели техники:

Грузовики International:

• International 4000 Series (DuraStar)

• International 7000 / 8000 Series (WorkStar, TranStar)

• International 9000 Series (PayStar, Eagle)

• International 9200, 9400, 9900

• International ProStar / LoneStar

• International LT, HX, HV, RH Series

• International CV Series (на базе GM Silverado HD)

Автобусы:

• IC Bus CE Series

• IC Bus RE Series

• International BE, FE, AE (школьные и городские автобусы)

Системы, охваченные схемами:

• Электроснабжение и масса

• Пуск двигателя и управление стартером

• Контроль за работой двигателя (датчики, соленоиды, ECM)

• Подсветка и внешнее освещение

• Приборная панель и дисплеи

• Системы климат-контроля

• Подключение прицепов и розетки

• Диагностические цепи J1939, J1708, J1587

• Кузовные системы: двери, стеклоподъёмники, сиденья, дворники

• Тормозные системы (ABS, ATC)

• CAN-модули: BCM, IC, ACM, ESC, VECU, HVAC и др.

Формат:

• PDF-файлы (высокого качества)

Применение:

• Электро-диагностика с помощью мультиметра или осциллографа

• Проверка проводки и целостности цепей

• Поиск коротких замыканий, обрывов, замыкания на массу

• Поддержка работы с диагностическим оборудованием (например, NavKal, DLB, ServiceMaxx)

• Необходимы для ремонта после аварий, замены жгутов и блоков

Преимущества:

• Полностью соответствуют OEM-данным

• Покрывают широкий диапазон годов (от 1999)

• Незаменимы для автосервисов, электриков, технических специалистов

• Помогают сократить время диагностики и избежать замены исправных компонентов

Как производится заказ

1. Сначала нужно оплатить заказ.
2. Мы подготавливаем файлы и отправляем ссылку с файлообменника на ваш email.

Вы также можете приобрести диагностическое оборудование в нашем магазине.
