Книга-тренинг по работе с Pathfinder, SDD и CCF Editor

JLR Книга-тренинг — практическое руководство по работе с Pathfinder, SDD и CCF Editor

JLR Книга-тренинг — это подробное учебное пособие по диагностике, программированию, конфигурированию и инженерной работе с автомобилями Jaguar и Land Rover. Материал объединяет практическую информацию по трем основным инструментам JLR: Pathfinder, SDD и CCF Editor.

Книга предназначена для автоэлектриков, диагностов, специалистов по программированию блоков управления, мастеров по дооснащению автомобилей и сервисов, которые работают с Jaguar и Land Rover разных поколений.

В пособии собраны пошаговые инструкции, изображения интерфейсов, примеры работы с электронными блоками, описание инженерных режимов и практические операции по изменению конфигурации автомобиля. Книга помогает не просто познакомиться с программами, а понять последовательность работы: от подключения диагностического интерфейса и чтения ошибок до программирования модулей, восстановления конфигурации и редактирования CCF.

Объем книги — 318 страниц. Базовая версия предоставляется на английском языке с оригинальными изображениями, обозначениями и примерами. В опциях товара можно выбрать подготовку перевода на русский язык. Срок подготовки переведенной версии составляет ориентировочно до 7 дней после оплаты.

Короткое видео о том, как выглядит книга

Какие программы рассматриваются в книге

JLR Pathfinder

JLR Pathfinder — дилерская диагностическая платформа для современных автомобилей Jaguar и Land Rover. Программа используется для идентификации автомобиля, чтения и удаления ошибок, просмотра параметров, выполнения сервисных процедур, программирования и замены электронных блоков управления.

В книге подробно рассматривается навигация по интерфейсу Pathfinder, работа с ECU Diagnostics, чтение DTC, просмотр данных в реальном времени, выбор блока управления, запуск процедур замены модуля и обновление программного обеспечения ECU.

JLR SDD

JLR SDD — дилерская программа для автомобилей Jaguar и Land Rover предыдущих поколений. Она применяется для диагностики электронных систем, сервисных процедур, программирования модулей, конфигурирования автомобиля и работы с инженерными режимами.

Книга уделяет отдельное внимание входу в инженерные режимы SDD, использованию кодов доступа, запуску расширенных функций и работе с конфигурацией автомобиля через сервисные и инженерные меню.

JLR CCF Editor

JLR CCF Editor — инструмент для просмотра и изменения CCF-файлов автомобиля. CCF расшифровывается как Car Configuration File и содержит информацию о заводской комплектации, установленных опциях и параметрах электронных систем.

С помощью CCF Editor можно анализировать конфигурацию автомобиля, изменять поддерживаемые параметры, активировать установленное оборудование, восстанавливать конфигурацию после замены блоков и выполнять работы по дооснащению.

Для каких автомобилей предназначена книга

Материал ориентирован на автомобили Jaguar и Land Rover, поддерживаемые программами SDD и Pathfinder.

Jaguar

• XE;
• XF;
• XJ;
• F-Type;
• F-Pace;
• E-Pace;
• I-Pace;
• другие модели, совместимые с SDD и Pathfinder.

Land Rover и Range Rover

• Discovery 3;
• Discovery 4;
• Discovery 5;
• Freelander 2;
• Range Rover L322;
• Range Rover L405;
• Range Rover Sport L320;
• Range Rover Sport L494;
• Range Rover Evoque;
• Range Rover Velar;
• Defender;
• другие модели, поддерживаемые JLR SDD и Pathfinder.

Что изучается в книге

Выбор диагностического оборудования

В начале книги рассматривается выбор подходящего диагностического интерфейса для работы с Jaguar и Land Rover.

• JLR VCI;
• DoIP-интерфейсы;
• подключение диагностического устройства к автомобилю;
• выбор оборудования в зависимости от поколения автомобиля;
• подготовка системы к работе с SDD и Pathfinder.

Отдельно показывается логика выбора интерфейса для старых и современных платформ JLR.

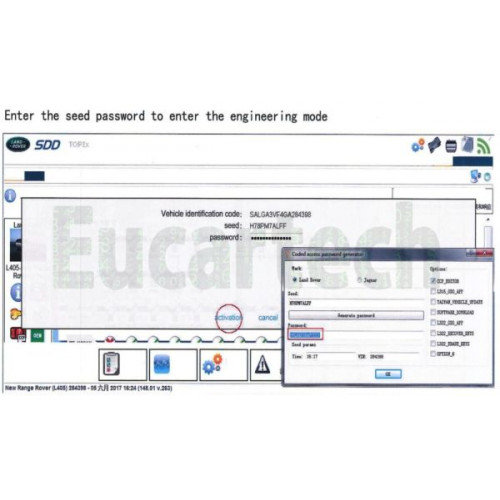

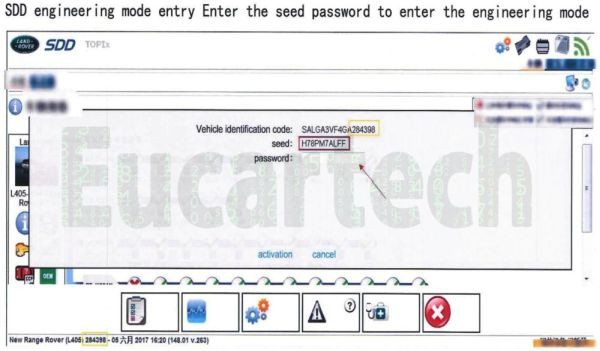

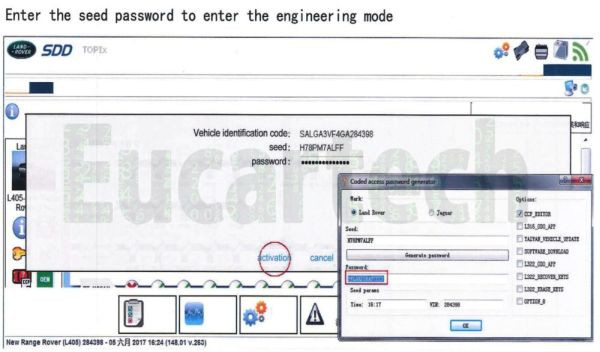

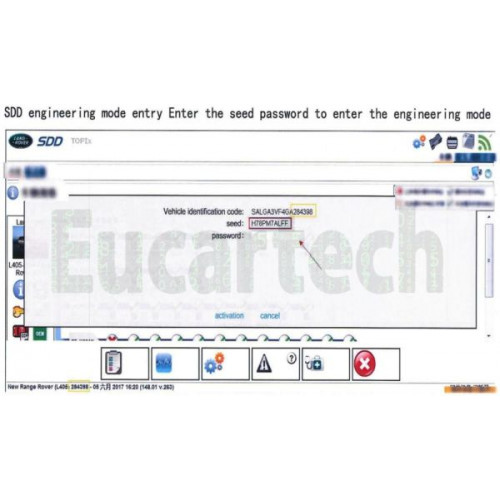

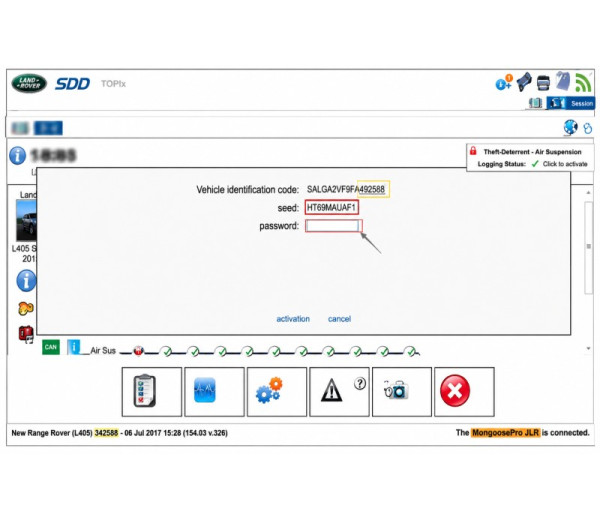

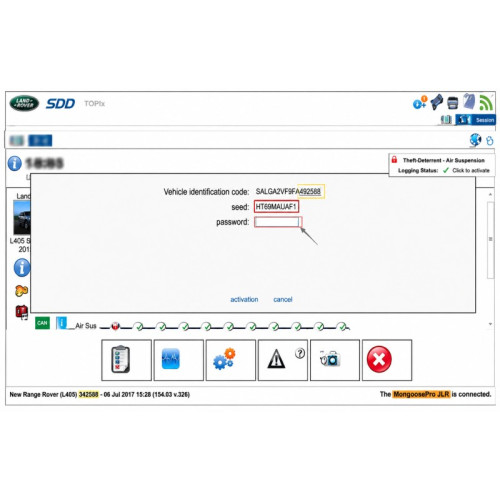

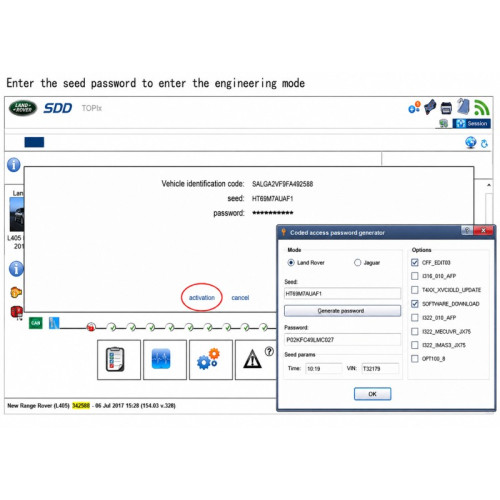

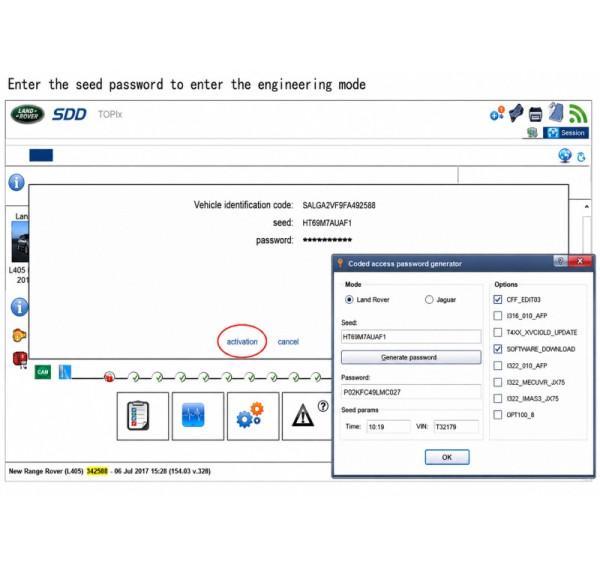

Вход в инженерный режим SDD

Один из основных разделов посвящен инженерным режимам SDD. Эти режимы расширяют стандартные возможности программы и позволяют получить доступ к дополнительным функциям конфигурирования и программирования.

• вход в инженерный режим;
• работа с кнопкой Golden Key;
• ввод начального пароля;
• использование калькулятора кодов;
• выбор необходимого инженерного режима;
• переход к расширенным параметрам;
• разница между стандартным и инженерным доступом.

В книге рассматривается несколько вариантов инженерных режимов SDD и объясняется, в каких ситуациях применяется каждый из них.

Работа с инженерными режимами SDD

Материал описывает пять основных инженерных режимов, используемых для разных задач.

• режим расширенного конфигурирования;
• режим программирования;
• режим восстановления;
• режим работы с конфигурацией автомобиля;
• режим специальных сервисных процедур.

Показывается, как открыть необходимые меню и какие параметры становятся доступны после входа в инженерный режим.

Работа с конфигурацией автомобиля в SDD

Стандартный режим SDD позволяет изменять только часть параметров CCF. В инженерном режиме открывается более широкий список доступных настроек.

• запуск текущей конфигурации автомобиля;
• просмотр параметров CCF;
• определение активных и недоступных настроек;
• редактирование параметров;
• сохранение изменений;
• запись конфигурации в автомобиль;
• проверка результата после программирования.

Режим программирования SDD

В книге объясняется, как использовать инженерный режим SDD для загрузки программного обеспечения в электронные блоки управления.

• переход в режим программирования;
• выбор блока управления;
• подготовка блока к обновлению;
• загрузка программного обеспечения;
• выполнение процедуры до завершения;
• проверка состояния ECU после программирования.

Режим восстановления

Отдельный раздел посвящен функциям восстановления и работе после сбоев программирования.

• восстановление конфигурации;
• повторное программирование блока;
• возврат исходных параметров;
• работа с модулем после неудачного обновления;
• проверка связи с ECU.

Некоторые процедуры, связанные с пробегом и приборными панелями, рассматриваются исключительно как сервисные операции при замене и восстановлении модулей. Возможность выполнения зависит от модели автомобиля, типа блока и действующих ограничений системы.

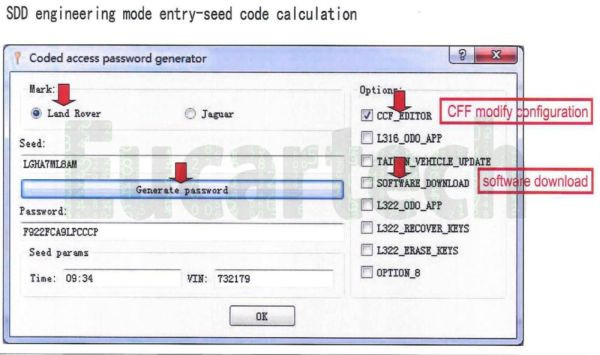

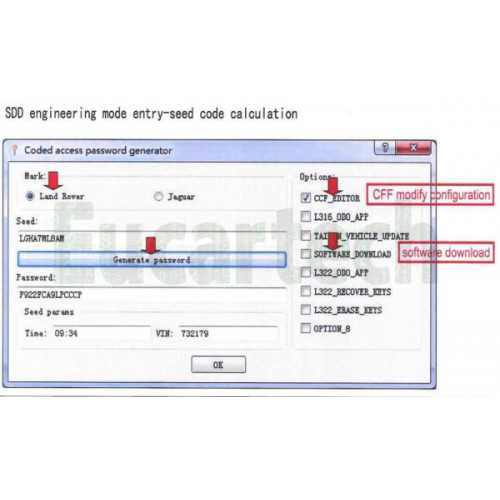

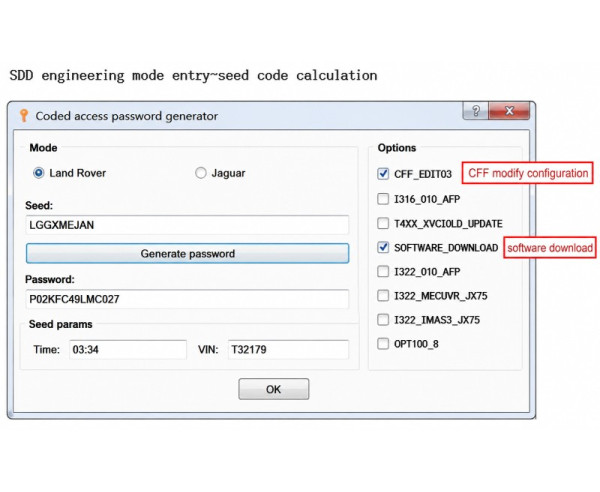

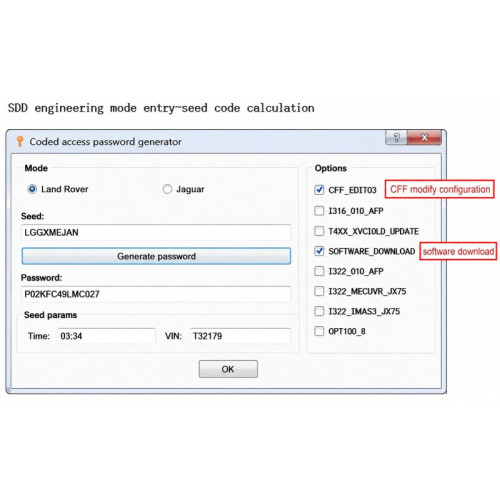

Калькулятор кодов SDD

В пособии описывается назначение калькулятора кодов и порядок его использования при входе в инженерные режимы.

• получение исходного кода;
• расчет пароля;
• ввод полученного значения;
• проверка доступа;
• типичные ошибки при авторизации.

Работа в JLR Pathfinder

Основной интерфейс Pathfinder

Раздел по Pathfinder начинается с подробного знакомства с интерфейсом программы.

• запуск Pathfinder;
• авторизация;
• определение VIN;
• загрузка конфигурации автомобиля;
• отображение списка блоков;
• переход между диагностическими разделами.

Диагностика электронных блоков

• выбор ECU Diagnostics;
• загрузка списка модулей;
• выбор отдельного блока;
• чтение кодов неисправностей;
• удаление DTC;
• проверка текущего состояния ECU;
• просмотр результатов диагностики.

Просмотр параметров в реальном времени

Книга показывает, как открыть Live Data и выбрать параметры для анализа.

• выбор нужного ECU;
• переход в режим текущих данных;
• выбор параметров;
• просмотр значений;
• сравнение фактических и ожидаемых показателей;
• использование данных при поиске неисправности.

Работа с функциями ECU

В пособии подробно рассматривается меню ECU Functions и доступные в нем процедуры.

• диагностика блока;
• сервисные функции;
• замена ECU;
• обновление программного обеспечения;
• конфигурирование;
• инициализация после ремонта;
• проверка блока после завершения процедуры.

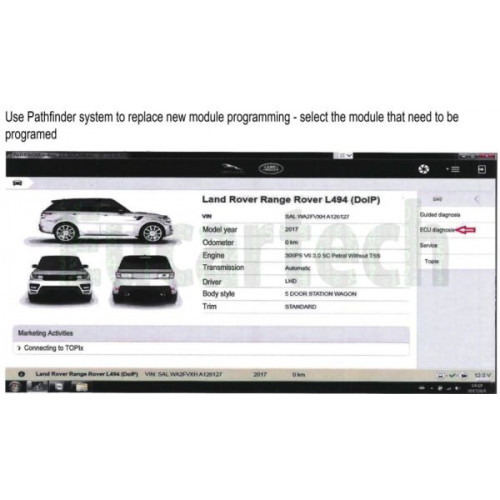

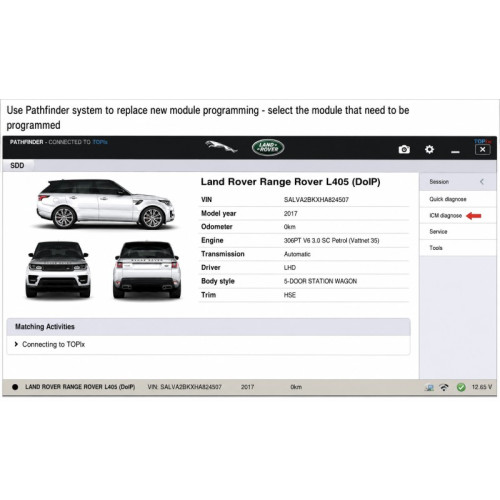

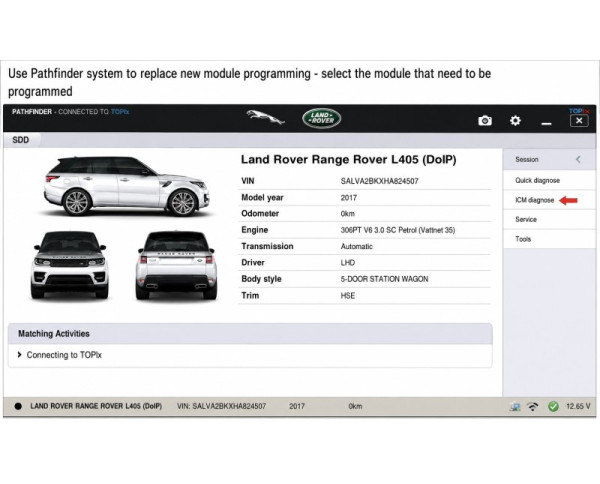

Замена и программирование блоков в Pathfinder

Замена электронного модуля

Пошагово показана процедура замены блока управления через Pathfinder.

• выбор нужного ECU;
• запуск функции Replace ECU;
• подтверждение операции;
• считывание текущих данных;
• подготовка нового блока;
• запись конфигурации;
• проверка результата.

Пример работы с RFA

В качестве примера рассматривается модуль бесключевого доступа RFA.

• переход в ECU Diagnostics;
• выбор RFA;
• запуск процедуры замены ECU;
• выполнение подсказок Pathfinder;
• завершение программирования;
• проверка работы системы.

Обновление программного обеспечения ECU

В книге показывается, как выполнить обновление электронного блока через функцию Update ECU.

• выбор модуля;
• проверка доступной версии программного обеспечения;
• запуск Update ECU;
• следование подсказкам программы;
• ожидание завершения записи;
• проверка ошибок после обновления.

Пример обновления IPC

Отдельно рассматривается обновление панели приборов IPC.

• выбор блока IPC;
• запуск процедуры обновления;
• подтверждение программирования;
• запись программного обеспечения;
• перезапуск модуля;
• проверка конфигурации.

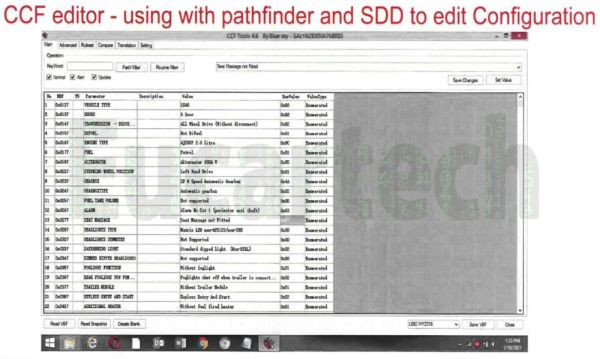

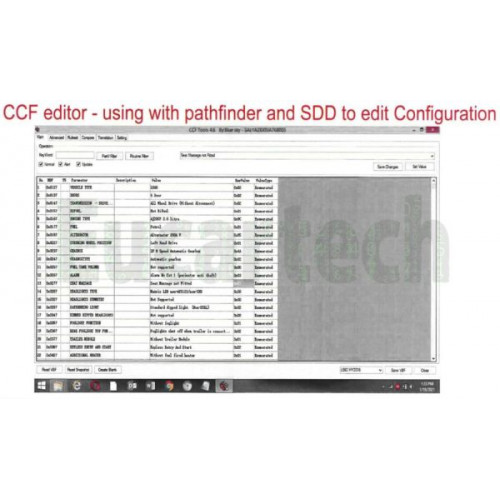

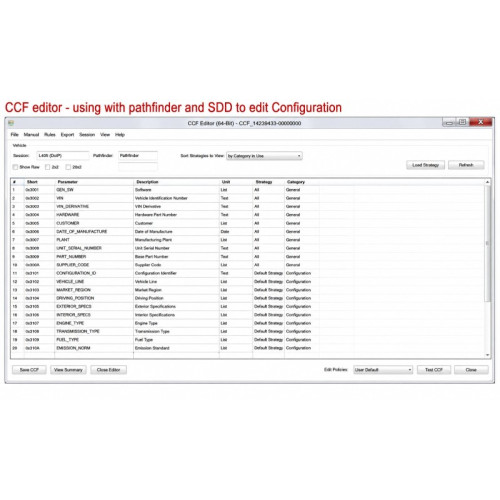

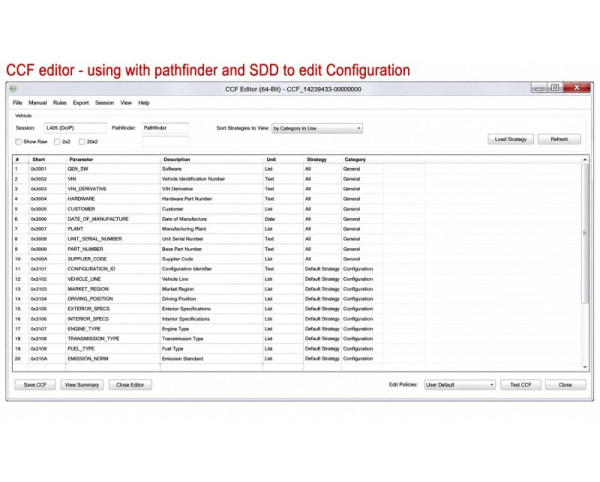

Редактирование CCF через Pathfinder и SDD

Одним из главных разделов книги является работа с конфигурацией автомобиля.

Что такое CCF

CCF содержит сведения о заводской комплектации и параметрах электронных систем автомобиля.

• тип двигателя;
• тип коробки передач;
• системы освещения;
• мультимедиа;
• функции комфорта;
• системы помощи водителю;
• вариант панели приборов;
• региональные настройки;
• установленное дополнительное оборудование.

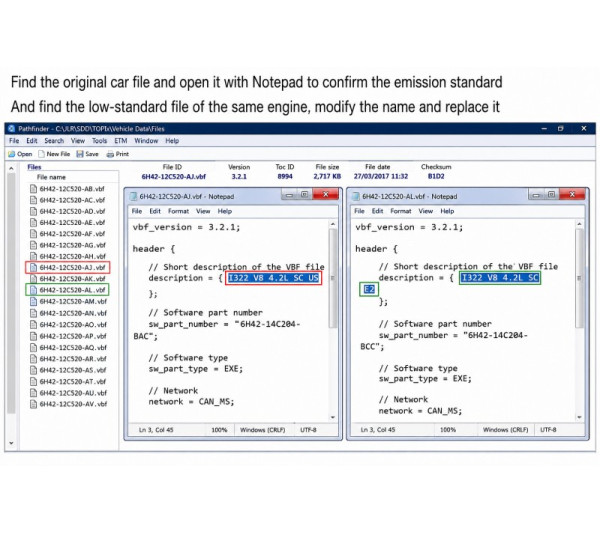

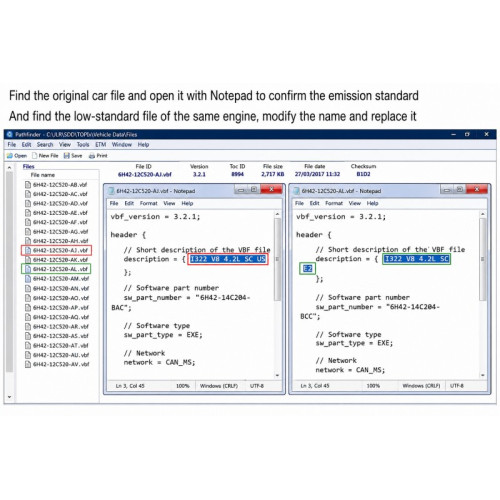

Работа с файлами VBF и конфигурацией

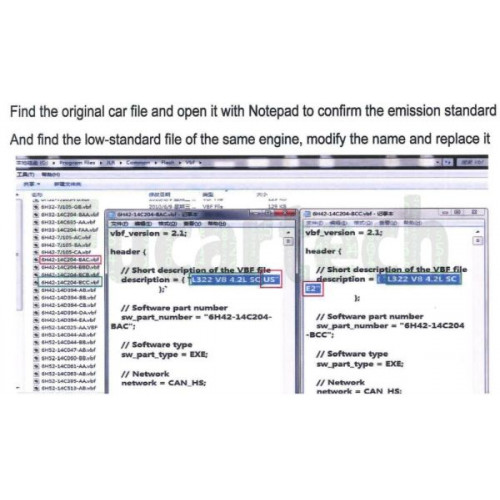

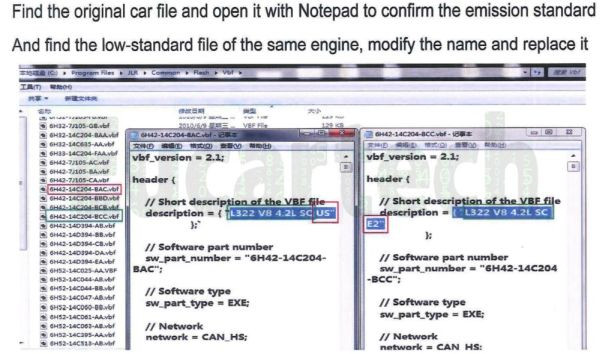

• поиск нужного VBF-файла;
• открытие конфигурации автомобиля;
• определение необходимого параметра;
• редактирование значения;
• подготовка файла к записи;
• загрузка изменений через Pathfinder или SDD.

Изменение конфигурации через Pathfinder

Книга показывает полный порядок действий при изменении конфигурации современного автомобиля JLR.

• подключение к автомобилю;
• определение VIN;
• переход в ECU Diagnostics;
• выбор блока;
• запуск конфигурирования;
• выполнение этапов записи;
• контроль результата.

Практические примеры дооснащения и конфигурирования

Замена аналоговой панели на цифровую

В книге рассматривается пример замены стандартной панели приборов на жидкокристаллическую панель.

• установка цифровой панели;
• подключение к Pathfinder;
• выбор IPC;
• изменение конфигурации;
• программирование;
• проверка отображения информации;
• настройка дополнительных параметров.

В качестве примера приводятся автомобили платформ L494 и L405.

Работа с системой бесключевого доступа

• выбор RFA;
• вход в функцию замены блока;
• перенос конфигурации;
• инициализация системы;
• проверка работы бесключевого доступа.

Дополнительное программирование оборудования

Рассматриваются процедуры конфигурирования отдельных дополнительных систем после установки или замены.

• электрические пороги;
• электропривод задней двери;
• мультимедийные компоненты;
• приборные панели;
• кузовные модули;
• системы комфорта.

Примеры настроек и скрытых функций

В книге приведены примеры изменения поддерживаемых параметров автомобиля через инженерные режимы и CCF Editor.

• переключение единиц измерения между милями и километрами;
• региональные настройки панели приборов;
• локализация приборной панели и дисплея;
• изменение оформления приборной панели;
• настройка вариантов отображения SVR и HST;
• изменение параметров радиосистемы;
• настройка дистанционного управления стеклоподъемниками;
• настройка противотуманных фар;
• настройка динамических режимов;
• изменение отдельных параметров освещения и комфорта.

Конкретный список доступных функций зависит от модели, года выпуска, установленного оборудования и версии электронных блоков.

Восстановление заводской конфигурации автомобиля

Отдельный раздел посвящен восстановлению функций после замены модулей, ремонта проводки или некорректного изменения CCF.

• восстановление системы бесключевого доступа;
• восстановление ACC;
• восстановление аудиосистемы;
• восстановление электропривода дверей;
• восстановление электропривода багажника;
• восстановление камеры заднего вида;
• восстановление мониторинга слепых зон;
• восстановление контроля давления в шинах;
• восстановление круиз-контроля;
• восстановление подогрева и вентиляции сидений;
• восстановление обогрева рулевого колеса;
• восстановление систем помощи при парковке;
• восстановление мультимедийных функций;
• восстановление региональных настроек навигации.

Работа после замены электронных блоков

Книга рассматривает порядок действий после установки нового или бывшего в использовании модуля.

• замена ABS;
• замена RCM;
• замена IPC;
• замена RFA;
• замена кузовных модулей;
• восстановление конфигурации после замены;
• повторное программирование;
• проверка ошибок и связи между блоками.

Работа с системами двигателя и экологии

В пособии рассматриваются диагностические и конфигурационные особенности двигателей и систем очистки выхлопных газов.

• DPF;
• SCR;
• AdBlue;
• датчики системы выхлопа;
• параметры двигателя;
• региональные настройки экологических систем;
• поиск ошибок после ремонта.

Книга не заменяет заводскую техническую документацию и не является руководством по незаконному отключению систем. Все работы должны выполняться в соответствии с законодательством и требованиями производителя.

Какую пользу дает книга

• помогает понять разницу между Pathfinder, SDD и CCF Editor;
• показывает последовательность диагностики JLR;
• объясняет работу инженерных режимов;
• помогает освоить программирование и замену ECU;
• показывает работу с конфигурацией CCF;
• содержит практические примеры дооснащения;
• помогает избежать типичных ошибок при программировании;
• сокращает время поиска информации;
• подходит для самостоятельного обучения.

Для кого подойдет JLR Книга-тренинг

• автоэлектрикам;
• диагностам Jaguar и Land Rover;
• мастерам по программированию блоков;
• специалистам по ретрофиту;
• СТО, работающим с JLR;
• владельцам автомобилей с опытом диагностики;
• специалистам по удаленному кодированию;
• мастерам по ремонту автомобильной электроники.

Какую программу выбрать для автомобиля

SDD

Подходит преимущественно для автомобилей Jaguar и Land Rover предыдущих поколений. Используется для диагностики, сервисных функций, программирования и конфигурирования через классические интерфейсы JLR.

Pathfinder

Используется для современных автомобилей Jaguar и Land Rover, работающих через новые электронные архитектуры и DoIP. Подходит для замены модулей, обновления программного обеспечения и выполнения современных дилерских процедур.

CCF Editor

Используется как дополнительный инженерный инструмент для анализа и изменения конфигурации автомобиля. Он не заменяет Pathfinder или SDD, а дополняет их при выполнении работ с CCF.

Важные особенности

• книга предоставляется в электронном формате;
• объем — 318 страниц;
• базовый язык — английский;
• содержит изображения и пошаговые примеры;
• в опциях доступна подготовка русского перевода;
• срок подготовки переведенной версии — ориентировочно до 7 дней;
• для практической работы необходимы соответствующее ПО и диагностический интерфейс;
• доступность функций зависит от модели, года выпуска и конфигурации автомобиля;
• онлайн-функции могут требовать действующего дилерского доступа.

Итог

JLR Книга-тренинг — это подробное практическое пособие для специалистов, которые хотят освоить дилерские и инженерные программы Jaguar Land Rover. В книге последовательно рассматриваются диагностика, работа с ошибками, программирование и замена электронных блоков, инженерные режимы SDD, функции Pathfinder, редактирование CCF, восстановление конфигурации и дооснащение автомобилей.

Книга помогает объединить знания по Pathfinder, SDD и CCF Editor в единую систему и перейти от базового чтения ошибок к профессиональной работе с электронными системами Jaguar и Land Rover.
