Адаптация и настройка дроссельной заслонки на автомобилях Volkswagen с использованием сканера Launch X-431 Pro: Полное техническое руководство

Настройка (или адаптация) дроссельной заслонки — это критически важная процедура для поддержания корректной работы двигателя внутреннего сгорания на автомобилях концерна VAG (Volkswagen Audi Group). Современные автомобили Volkswagen оснащены электронной системой управления дроссельной заслонкой (Electronic Throttle Control — ETC), где отсутствует прямая механическая связь (трос) между педалью газа и самой заслонкой. В этой системе блок управления двигателем (ECU) самостоятельно определяет оптимальный угол открытия заслонки, основываясь на показаниях множества датчиков. Со временем из-за накопления нагара, износа механизмов или после проведения ремонтных работ (например, чистки или замены узла) базовые установки заслонки «сбиваются», что приводит к нестабильному холостому ходу, рывкам и потере мощности.

Использование мультимарочного сканера Launch X-431 Pro позволяет провести процедуру адаптации на дилерском уровне, если соблюдать строгую последовательность действий и технические условия.

Почему необходима адаптация?

Дроссельная заслонка регулирует объем воздуха, поступающего в цилиндры. Блок управления двигателем постоянно отслеживает крайние положения заслонки (полностью закрыто и полностью открыто) с помощью потенциометров. Однако в процессе эксплуатации на краях заслонки и стенках диффузора образуется слой лаковых отложений и нагара. Этот слой физически мешает заслонке закрыться до расчетного «нулевого» значения. Система пытается компенсировать это, меняя параметры в памяти (адаптивные значения).

Если вы очистите заслонку от нагара, зазор между заслонкой и корпусом увеличится. Блок управления, «привыкший» к старым значениям, будет подавать неверные команды на электромотор, что вызовет подсос лишнего воздуха. Результат — плавающие обороты в районе 1200–1500 об/мин или ошибка «Check Engine». Адаптация стирает старые данные и прописывает в память ECU новые физические упоры очищенного механизма.

Подготовительный этап и обязательные условия

Прежде чем подключать Launch X-431 Pro, необходимо убедиться, что автомобиль соответствует жестким критериям протокола VAG. Игнорирование любого из этих пунктов приведет к тому, что сканер выдаст ошибку «ERROR» или процедура будет прервана системой безопасности блока управления.

• Температура двигателя: Охлаждающая жидкость должна быть прогрета до температуры от 80°C до 95°C. На холодном двигателе или при перегреве адаптация не запустится.
• Напряжение бортовой сети: Аккумулятор должен быть полностью заряжен. Напряжение должно составлять не менее 12.5V. Если АКБ слабая, рекомендуется подключить внешнее зарядное устройство.
• Электрическая нагрузка: Все потребители энергии должны быть выключены: фары, кондиционер, обогрев сидений, магнитола и даже салонный свет.
• Положение педалей: Педаль акселератора не должна быть нажата. Убедитесь, что коврик не давит на педаль.
• Состояние системы: В блоке управления двигателем не должно быть активных ошибок, связанных с датчиками положения дроссельной заслонки или педали газа. Если ошибки есть, их нужно сначала устранить и стереть из памяти.
• Зажигание: Процедура проводится при включенном зажигании, но строго на неработающем двигателе.

Подключение и вход в систему через Launch X-431 Pro

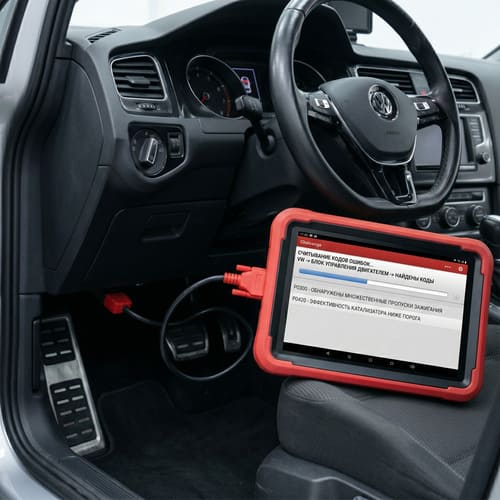

Первым делом подключите диагностический разъем DBScar (адаптер Launch) в порт OBD-II автомобиля Volkswagen (обычно находится слева под рулевой колонкой). Включите зажигание.

На планшете Launch X-431 Pro выполните следующие действия:

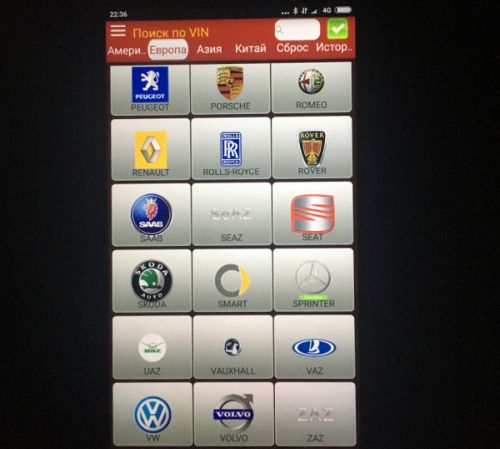

• Зайдите в главное меню и выберите раздел «Диагностика» (Intelligent Diagnose) или выберите марку вручную через раздел «Europe» -> «Volkswagen».
• После подтверждения версии программного обеспечения выберите «System Selection» (Выбор системы).
• Перейдите в блок управления двигателем: «01 Engine Control Module».
• Сканер установит связь с блоком. Обязательно проверьте вкладку «Read Fault Code» (Чтение кодов неисправностей). Если там есть ошибки по дросселю, сотрите их через «Clear Fault Memory». Если ошибки не стираются, адаптация невозможна до устранения физической поломки.

Процесс адаптации: Пошаговая инструкция

Существует два основных способа проведения адаптации через Launch X-431 Pro: автоматический (через спецфункции) и ручной (через базовые установки). Рассмотрим оба.

Способ 1: Использование спецфункций (Guided Functions)

Для современных моделей Volkswagen (начиная с платформы PQ35/PQ46 и новее, включая MQB) Launch предлагает ведомые функции, которые значительно упрощают процесс.

• В меню блока двигателя выберите пункт «Guided Functions» (Ведомые функции).
• В открывшемся списке найдите «Throttle Valve Adaptation» (Адаптация дроссельной заслонки) или «Basic Settings».

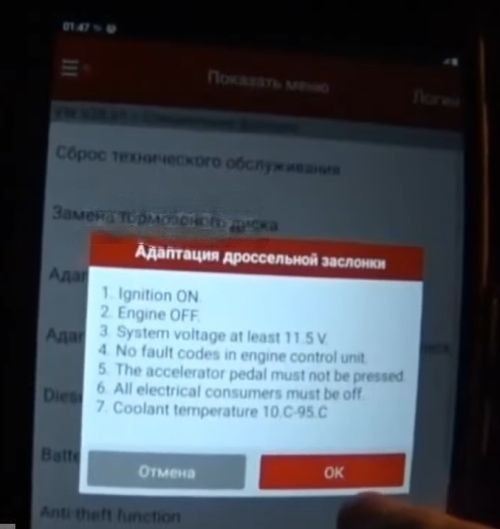

• Программа предложит проверить выполнение условий (температура, зажигание и т.д.). Нажимайте «ОК» или «Далее».
• Launch автоматически отправит запрос в блок управления. Вы услышите характерный писк и щелчки из-под капота — это электромотор заслонки прогоняет её от упора до упора.
• Дождитесь сообщения «Adjustment OK» или «Basic settings finished».

Способ 2: Ручная адаптация через «Basic Settings» (Для профессионалов)

Этот метод универсален и подходит как для старых моделей (Passat B5, Golf 4), так и для новых. Здесь важно знать номер канала адаптации.

• В меню блока управления двигателем выберите «Basic Settings» (Базовые установки) — функция 04.
• Вам потребуется ввести номер канала. Он зависит от типа системы управления:
• Канал 060: Для автомобилей с электронной педалью газа (Drive-by-Wire). Это большинство современных VW.
• Канал 098: Для старых автомобилей с тросовым приводом, но электронной частью холостого хода.
• Введите номер канала (например, 060) и нажмите «ОК» или «Go».
• На экране появятся четыре окна с данными. В них будут отображаться проценты открытия или напряжение на потенциометрах.
• В одном из окон появится статус «ADP RUN». В этот момент нельзя трогать педали или выключать зажигание.
• Через 10–30 секунд статус сменится на «ADP OK».

Важный нюанс: После появления «ADP OK» не выходите сразу из программы. Выключите зажигание (не отключая сканер) и подождите 30–60 секунд. Это нужно для того, чтобы блок управления перенес данные из оперативной памяти в энергонезависимую (EEPROM).

Тонкости для разных типов двигателей

Двигатели TSI/TFSI:

На этих моторах дроссельная заслонка загрязняется быстрее из-за системы рециркуляции картерных газов. При адаптации через Launch X-431 Pro на таких двигателях иногда требуется дополнительная процедура — «Адаптация значений обучения турбонагнетателя», если работы проводились комплексно.

Двигатели MPI (например, 1.6 BSE):

Самые «благодарные» к процедуре. После чистки и адаптации обороты стабилизируются мгновенно. Если статус «ADP ERROR» сохраняется, проверьте целостность проводки в гофре около разъема заслонки — это их «болезнь».

Возможные проблемы и их решение

Если Launch X-431 Pro выдает ошибку при попытке адаптации:

• Ошибка 00533 (Limit Exceeded): Это означает, что заслонка не может достичь нужного угла. Причина — грязь. Даже если вы её чистили, проверьте, не остался ли нагар на самой кромке диска.
• Низкое напряжение: Если в процессе адаптации напряжение падает ниже 11.5V, блок прерывает процесс. Заведите машину, прогрейте еще раз, заглушите и попробуйте с подключенным зарядным устройством.
• Подсос воздуха: Если после успешной адаптации (статус OK) обороты все равно высокие, ищите подсос воздуха через прокладку дросселя, клапан ВКГ (вентиляции картерных газов) или вакуумные трубки.
• Температура: Если сканер пишет «Conditions not met», проверьте реальную температуру через «Live Data» (Потоковые данные). Иногда датчик температуры ОЖ (ДТОЖ) врет, показывая 70 градусов, когда мотор уже горячий — в таком случае адаптация не начнется.

Заключение

Адаптация дроссельной заслонки Volkswagen с помощью Launch X-431 Pro — процедура несложная, но требующая педантичности. Основной секрет успеха кроется в предварительной тщательной очистке узла и строгом соблюдении температурного режима двигателя. Выполняя адаптацию самостоятельно, вы возвращаете автомобилю заводские настройки холостого хода, улучшаете отклик на педаль газа и снижаете расход топлива. Помните, что после завершения процедуры рекомендуется совершить тестовую поездку в разных режимах (город/трасса), чтобы блок управления завершил тонкую подстройку топливных коррекций под новые параметры подачи воздуха.
