Спортивный ресивер: Теория, выбор и установка

1. Теоретические основы: Почему заводской впуск — это компромисс

Перед тем как приступать к выбору, важно понять, что ограничивает стандартный впускной коллектор. Заводской ресивер проектируется под «гражданские» задачи: тишина в салоне, низкий расход топлива на малых нагрузках и экологические нормы.

Воздух в стандартной системе проходит через узкие, длинные и часто извилистые каналы. Это сделано для создания высокой скорости потока на низких оборотах, что обеспечивает уверенную тягу в пробках. Однако на высоких оборотах (выше 5000–5500 об/мин) узкие каналы становятся «узким горлышком». Возникает эффект газодинамического сопротивления, и мотор просто не успевает наполнять цилиндры воздухом за те миллисекунды, пока открыт впускной клапан.

Спортивный ресивер решает эту проблему за счет увеличения объема накопительной камеры и оптимизации геометрии каналов (раннеров), превращая двигатель из «тяговитого ослика» в «оборотистый снаряд».

2. Физика процессов: Резонанс Гельмгольца и инерционный наддув

Спортивный ресивер работает не только за счет объема, но и за счет использования волновых процессов. Когда впускной клапан закрывается, поток воздуха, двигавшийся к нему на огромной скорости, резко останавливается. Возникает волна давления, которая отражается назад в ресивер, а затем, ударившись о его стенку, возвращается обратно к клапану.

Если длина канала рассчитана правильно, эта волна давления вернется к клапану именно в тот момент, когда он снова откроется. Это создает эффект «инерционного наддува» — давление перед клапаном становится выше атмосферного, и в цилиндр «заталкивается» больше воздуха.

3. Критерии выбора: Как не ошибиться с конфигурацией

Выбор ресивера зависит от конфигурации вашего двигателя (объем, наличие турбины, фазы распредвалов) и целей (дрифт, кольцо, город).

Объем накопительной камеры (Пленума)

Объем — это ваш «запас» воздуха. Для атмосферного мотора объемом 1.6 литра оптимальным считается ресивер объемом от 3 до 4.5 литров. Если объем будет слишком маленьким, двигатель будет «задыхаться» на верхах. Если слишком большим (более 5-6 литров для 1.6) — пропадет «педальность», мотор будет долго реагировать на нажатие газа, так как ему нужно время, чтобы создать разряжение в таком огромном пустом пространстве.

Форма входов в каналы (Раннеры)

Самый важный элемент внутри ресивера — это раструбы, или «дудки» (velocity stacks). В дешевых самоварных ресиверах каналы просто приварены к стенке. В качественных изделиях входы имеют радиусное закругление. Это позволяет воздуху плавно втекать в канал со всех сторон, исключая зоны турбулентности. Без правильных «дудок» эффективное сечение канала может упасть на 15–20%.

Геометрия каналов: Длина и конусность

Для боевых моторов предпочтительны конусные каналы (сужающиеся к ГБЦ). Это позволяет плавно разгонять поток воздуха по мере его приближения к клапану. Длина каналов должна соответствовать вашим распредвалам: широкофазные валы (300+ градусов) требуют очень коротких каналов, в то время как для «городских» валов лучше выбрать ресивер с каналами средней длины.

4. Материалы: Алюминий против Композита

Материал влияет не только на прочность, но и на температуру всасываемого воздуха.

Литой алюминий

Самый надежный вариант. Он выдерживает высокое давление (актуально для турбо) и позволяет проводить портинг (расточку каналов). Главный минус — высокая теплопроводность. Алюминиевый ресивер быстро нагревается от блока цилиндров, нагревая воздух внутри. Плотность горячего воздуха ниже, а значит, в нем меньше кислорода и меньше мощности. Для борьбы с этим используют термоизоляционные проставки.

Стальные сварные ресиверы

Часто встречаются в бюджетном тюнинге (например, для ВАЗ). Они дешевы, но тяжелы и имеют не самые идеальные внутренние стенки из-за швов.

Карбон и пластик

Самые продвинутые решения. Они почти не нагреваются, имеют зеркально гладкую внутреннюю поверхность. Однако они дороги и могут треснуть при сильном «хлопке» во впуск или при избыточном давлении турбины свыше 2 бар.

5. Подготовка к установке: Портинг и совмещение каналов

Купить дорогой ресивер — это лишь половина дела. Самая распространенная ошибка — установка «болт-он» без проверки стыков. Когда вы прикладываете новый ресивер к головке блока цилиндров (ГБЦ), часто оказывается, что отверстия не совпадают идеально. Возникает «ступенька». Если ступенька направлена против движения воздуха, она создает мощнейший затык. Если по направлению — зону турбулентности.

Процесс совмещения (Matching):

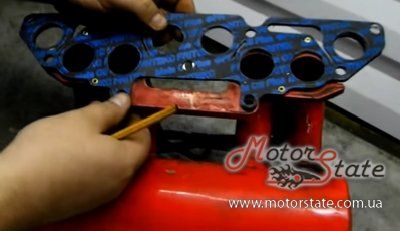

• Нанесите на фланец ГБЦ тонкий слой красящего вещества (или просто обведите отверстия маркером через прокладку).
• Приложите ресивер и плотно прижмите.
• По отпечаткам вы увидите зоны несовпадения.
• С помощью бормашины (шарошки) уберите лишний металл, создавая плавный переход из ресивера в ГБЦ. Это критически важно для сохранения скорости потока.

6. Пошаговое руководство по установке

Этап 1: Демонтаж и очистка

Снимите штатный впуск, предварительно пометив все вакуумные трубки и разъемы датчиков. Тщательно очистите привалочную плоскость ГБЦ от остатков старой прокладки. Используйте для этого мягкие скребки, чтобы не оставить глубоких царапин на алюминии.

Этап 2: Топливная система

Спортивные ресиверы часто выше или шире стандартных. Это может потребовать изменения конфигурации топливных магистралей.

• Убедитесь, что топливная рампа не упирается в корпус ресивера.
• Проверьте угол наклона форсунок. Они должны «брызгать» точно на впускные клапаны, а не в стенку канала.
• Если используются форсунки увеличенной производительности, убедитесь, что их электрические разъемы не пережаты корпусом впуска.

Этап 3: Дроссельная заслонка

Смысла в спортивном ресивере мало, если на входе стоит маленькая заводская заслонка. Обычно переходят на диаметр 54-60 мм (для 4-цилиндровых моторов). При установке проверьте, чтобы заслонка открывалась на все 100%. Часто коврики в салоне или неправильная регулировка троса не позволяют ей открыться полностью, и владелец недополучает 20-30 л.с. Обратите внимание на датчик положения дроссельной заслонки (ДПДЗ). Он должен быть надежно закреплен и откалиброван.

Этап 4: Вакуумные линии и периферия

Вам придется перенести или заново подключить:

• Шланг вакуумного усилителя тормозов (ВУТ). Используйте только качественные армированные шланги, так как их схлопывание приведет к отказу тормозов.
• Систему вентиляции картерных газов. В спорте часто используют маслоуловитель (oil catch tank), чтобы не засирать новый чистый ресивер масляным туманом.
• Адсорбер (многие его удаляют при тюнинге, но это требует программного отключения в ЭБУ).

7. Настройка ЭБУ: Финальный и самый важный аккорд

Запомните: установка спортивного ресивера без перенастройки программы управления двигателем (ЭБУ) — это прямой путь к поломке мотора. Изменив геометрию впуска, вы изменили «наполнение» цилиндров. На определенных оборотах мотор начнет засасывать значительно больше воздуха, чем раньше. Смесь станет «бедной», что приведет к детонации и разрушению поршней.

Что нужно сделать:

• Откатать «БЦН» (базовое цикловое наполнение) и «ПЦН» (поправку циклового наполнения).
• Настроить холостой ход. Часто обороты ХХ поднимают до 1000–1100 об/мин.
• Скорректировать углы опережения зажигания (УОЗ).

8. Ожидаемые результаты и сопутствующие доработки

Установка ресивера даст ощутимый прирост только в комплексе. Комплексный подход выглядит так:

• Холодный впуск (фильтр нулевого сопротивления в изолированном коробе).
• Спортивный ресивер и дроссель.
• Распредвалы с увеличенным подъемом и фазой.
• Выпускной коллектор «паук» и прямоточная трасса.

При такой конфигурации на 1.6-литровом моторе можно получить прибавку в 30–50 л.с. Характер машины изменится: после 5000 об/мин будет следовать мощный подхват до самой отсечки.

9. Резюме для мастера

• Выбирайте алюминиевые модели с встроенными «дудками».
• Всегда совмещайте каналы ресивера и ГБЦ.
• Следите за герметичностью всех соединений.
• После установки отправляйтесь к грамотному настройщику.

Установка ресивера — это инженерная задача. Подходите к ней с умом, и ваш автомобиль ответит вам уверенным разгоном и спортивным звуком впуска.
