Спортивний ресивер: Теорія, вибір та встановлення

1. Теоретичні основи: Чому заводський впуск — це компроміс

Перед тим як приступати до вибору, важливо зрозуміти, що обмежує стандартний впускний колектор. Заводський ресивер проектується під «цивільні» завдання: тиша в салоні, низька витрата палива на малих навантаженнях та екологічні норми.

Повітря в стандартній системі проходить через вузькі, довгі та часто звивисті канали. Це зроблено для створення високої швидкості потоку на низьких обертах, що забезпечує впевнену тягу в пробках. Однак на високих обертах (вище 5000–5500 об/хв) вузькі канали стають «вузьким місцем». Виникає ефект газодинамічного опору, і мотор просто не встигає наповнювати циліндри повітрям за ті мілісекунди, поки відкритий впускний клапан.

Спортивний ресивер вирішує цю проблему за рахунок збільшення об'єму накопичувальної камери та оптимізації геометрії каналів (раннерів), перетворюючи двигун з «тяговитого ослика» на «оборотистий снаряд».

2. Фізика процесів: Резонанс Гельмгольца та інерційний наддув

Спортивний ресивер працює не тільки за рахунок об'єму, а й за рахунок використання хвильових процесів. Коли впускний клапан закривається, потік повітря, що рухався до нього на величезній швидкості, різко зупиняється. Виникає хвиля тиску, яка відбивається назад у ресивер, а потім, вдарившись об його стінку, повертається назад до клапана.

Якщо довжина каналу розрахована правильно, ця хвиля тиску повернеться до клапана саме в той момент, коли він знову відкриється. Це створює ефект «інерційного наддуву» — тиск перед клапаном стає вищим за атмосферний, і в циліндр «заштовхується» більше повітря.

3. Критерії вибору: Як не помилитися з конфігурацією

Вибір ресивера залежить від конфігурації вашого двигуна (об'єм, наявність турбіни, фази розподільчих валів) та цілей (дрифт, кільце, місто).

Об'єм накопичувальної камери (Пленуму)

Об'єм — це ваш «запас» повітря. Для атмосферного мотора об'ємом 1.6 літра оптимальним вважається ресивер об'ємом від 3 до 4.5 літрів. Якщо об'єм буде занадто малим, двигун буде «задихатися» на верхах. Якщо занадто великим (понад 5-6 літрів для 1.6) — зникне чутливість педалі газу, мотор буде довго реагувати на натискання, оскільки йому потрібен час, щоб створити розрідження в такому величезному порожньому просторі.

Форма входів у канали (Раннери)

Найважливіший елемент всередині ресивера — це розтруби, або «дудки» (velocity stacks). У дешевих саморобних ресиверах канали просто приварені до стінки. У якісних виробах входи мають радіусне закруглення. Це дозволяє повітрю плавно втікати в канал з усіх боків, виключаючи зони турбулентності. Без правильних «дудок» ефективний переріз каналу може впасти на 15–20%.

Геометрія каналів: Довжина та конусність

Для бойових моторів кращі конусні канали (що звужуються до ГБЦ). Це дозволяє плавно розганяти потік повітря в міру його наближення до клапана. Довжина каналів повинна відповідати вашим розподільчим валам: широкофазні вали (300+ градусів) вимагають дуже коротких каналів, тоді як для «міських» валів краще вибрати ресивер з каналами середньої довжини.

4. Матеріали: Алюміній проти Композиту

Матеріал впливає не тільки на міцність, а й на температуру повітря, що всмоктується.

Литий алюміній

Найнадійніший варіант. Він витримує високий тиск (актуально для турбо) і дозволяє проводити портинг (розточування каналів). Головний мінус — висока теплопровідність. Алюмінієвий ресивер швидко нагрівається від блоку циліндрів, нагріваючи повітря всередині. Щільність гарячого повітря нижча, а значить, у ньому менше кисню і менше потужності. Для боротьби з цим використовують термоізоляційні проставки.

Сталеві зварні ресивери

Часто зустрічаються в бюджетному тюнінгу (наприклад, для ВАЗ). Вони дешеві, але важкі і мають не найкращі внутрішні стінки через шви.

Карбон і пластик

Найсучасніші рішення. Вони майже не нагріваються, мають дзеркально гладку внутрішню поверхню. Однак вони дорогі і можуть тріснути при сильному «хлопку» у впуск або при надлишковому тиску турбіни понад 2 бар.

5. Підготовка до встановлення: Портинг і суміщення каналів

Купити дорогий ресивер — це лише половина справи. Найпоширеніша помилка — встановлення «болт-он» без перевірки стиків. Коли ви прикладаєте новий ресивер до головки блоку циліндрів (ГБЦ), часто виявляється, що отвори не збігаються ідеально. Виникає «сходинка». Якщо сходинка спрямована проти руху повітря, вона створює потужний затик. Якщо за напрямком — зону турбулентності.

Процес суміщення (Matching):

• Нанесіть на фланець ГБЦ тонкий шар фарбувальної речовини (або просто обведіть отвори маркером через прокладку).
• Прикладіть ресивер і щільно притисніть.
• За відбитками ви побачите зони незбігу.
• За допомогою бормашини (шарошки) приберіть зайвий метал, створюючи плавний перехід з ресивера в ГБЦ. Це критично важливо для збереження швидкості потоку.

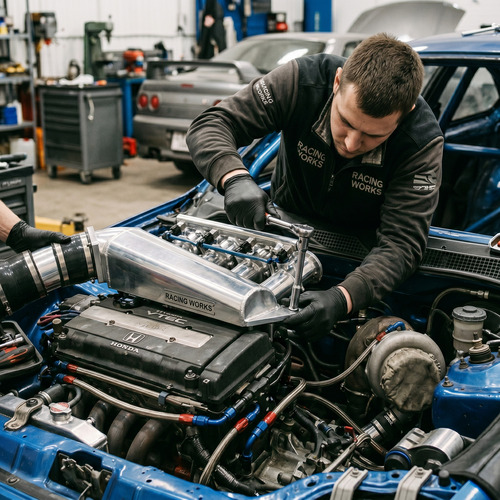

6. Покрокове керівництво зі встановлення

Етап 1: Демонтаж та очищення

Зніміть штатний впуск, попередньо позначивши всі вакуумні трубки та роз'єми датчиків. Ретельно очистіть площину прилягання ГБЦ від залишків старої прокладки. Використовуйте для цього м'які скребки, щоб не залишити глибоких подряпин на алюмінії.

Етап 2: Паливна система

Спортивні ресивери часто вищі або ширші за стандартні. Це може вимагати зміни конфігурації паливних магістралей.

• Переконайтеся, що паливна рампа не впирається в корпус ресивера.
• Перевірте кут нахилу форсунок. Вони повинні «бризкати» точно на впускні клапани, а не в стінку каналу.
• Якщо використовуються форсунки збільшеної продуктивності, переконайтеся, що їхні електричні роз'єми не перетиснуті корпусом впуску.

Етап 3: Дросельна заслінка

Сенсу в спортивному ресивері мало, якщо на вході стоїть маленька заводська заслінка. Зазвичай переходять на діаметр 54-60 мм (для 4-циліндрових моторів). При встановленні перевірте, щоб заслінка відкривалася на всі 100%. Часто килимки в салоні або неправильне регулювання троса не дозволяють їй відкритися повністю. Зверніть увагу на датчик положення дросельної заслінки (ДПДЗ). Він має бути надійно закріплений та відкалібрований.

Етап 4: Вакуумні лінії та периферія

Вам доведеться перенести або заново підключити:

• Шланг вакуумного підсилювача гальм (ВПГ). Використовуйте тільки якісні армовані шланги.
• Систему вентиляції картерних газів. У спорті часто використовують маслоуловлювач (oil catch tank).
• Адсорбер (багато хто його видаляє при тюнінгу, але це вимагає програмного відключення в ЕБУ).

7. Налаштування ЕБУ: Фінальний і найважливіший акорд

Запам'ятайте: встановлення спортивного ресивера без переналаштування програми управління двигуном (ЕБУ) — це прямий шлях до поломки мотора. Змінивши геометрію впуску, ви змінили «наповнення» циліндрів. На певних обертах мотор почне засмоктувати значно більше повітря, ніж раніше. Суміш стане «бідною», що призведе до детонації та руйнування поршнів.

Що потрібно зробити:

• Відкатати базове циклове наповнення та поправку наповнення.
• Налаштувати холостий хід. Часто оберти ХХ піднімають до 1000–1100 об/хв.
• Скоригувати кути випередження запалювання (КВЗ).

8. Очікувані результати та супутні доопрацювання

Встановлення ресивера дасть відчутний приріст тільки в комплексі. Комплексний підхід виглядає так:

• Холодний впуск (фільтр нульового опору в ізольованому коробі).
• Спортивний ресивер та дросель.
• Розподільчі вали зі збільшеним підйомом та фазою.
• Випускний колектор «павук» та прямоточна траса.

При такій конфігурації на 1.6-літровому моторі можна отримати прибавку в 30–50 к.с. Характер машини зміниться: після 5000 об/хв буде слідувати потужний підхват до самої відсічки.

9. Резюме для майстра

• Обирайте алюмінієві моделі з вбудованими «дудками».
• Завжди суміщайте канали ресивера та ГБЦ.
• Слідкуйте за герметичністю всіх з'єднань.
• Після встановлення вирушайте до грамотного налаштовувача.

Встановлення ресивера — це інженерне завдання. Підходьте до нього з розумом, і ваш автомобіль відповість вам впевненим розгоном та спортивним звуком впуску.
