Для современного автоэлектрика-диагноста выбор оборудования — это вопрос не только престижа, но и эффективности. В условиях, когда современные автомобили представляют собой «компьютеры на колесах», мультимарочный сканер Launch X431 PRO становится базовым инструментом, закрывающим до 90% задач в ежедневном потоке сервиса.

В этой статье мы разберем, почему именно серия PRO считается «золотым стандартом», как использовать её потенциал на максимум и какие нюансы работы должен знать профессионал. Данное руководство ориентировано на профессиональных автоэлектриков и диагностов, учитывает глубокие технические нюансы работы с оборудованием, методы поиска неисправностей в электроцепях и особенности взаимодействия с современными цифровыми шинами данных.

1. Архитектура системы и аппаратные особенности

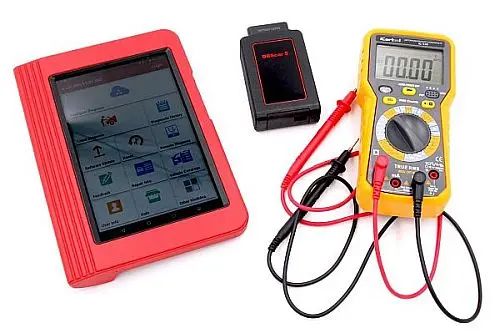

Launch X431 PRO построен на базе защищенного планшета под управлением Android. Для автоэлектрика это означает не только мобильность, но и возможность мгновенного доступа к электросхемам в браузере, базам данных типа Autodata или HaynesPro прямо на одном устройстве. Однако сердце системы — это VCI-адаптер (DBScar). В отличие от дешевых реплик, оригинальный адаптер Launch поддерживает стабильный обмен данными по протоколам CAN, CAN-FD (в новых версиях), K-Line и L-Line, обеспечивая чистоту сигнала и отсутствие разрывов при записи длинных сессий данных.

Беспроводная передача данных по Bluetooth позволяет диагносту находиться в любой точке автомобиля. Это крайне важно при поиске коротких замыканий или обрывов в жгутах: вы можете шевелить проводку в багажнике или под капотом, одновременно наблюдая за изменениями статуса концевика или напряжения датчика на экране планшета.

2. Глубокая диагностика электронных систем

Для автоэлектрика работа со сканером делится на три фундаментальных уровня: информационный, аналитический и исполнительный.

Уровень 1: Чтение и интерпретация кодов (DTC)

Многие начинающие мастера совершают ошибку, просто удаляя ошибки. Профессионал же использует Launch для анализа «замороженного кадра» (Freeze Frame). Когда блок управления фиксирует ошибку, сканер позволяет увидеть условия, в которых это произошло:

• Температура двигателя в момент сбоя.
• Напряжение бортовой сети (критично для ошибок по связи CAN-шина).
• Скорость автомобиля и нагрузка на двигатель.

Если вы видите ошибку по низкому уровню сигнала датчика, Launch поможет быстро локализовать проблему: дело в самом датчике, опорном напряжении 5V или в «массе» блока. Проверка параметров питания внутри диагностического меню блока управления — это первый шаг, который экономит часы прозвонки цепей мультиметром.

Уровень 2: Поток данных (Data Stream) как замена осциллографу

Хотя сканер не заменяет полноценный осциллограф по скорости выборки, Launch X431 PRO обладает мощным функционалом графического отображения. Для электрика это незаменимо при проверке:

• Датчиков кислорода (лямбда-зондов): На графике отчетливо видна скорость переключения и амплитуда сигнала.
• Датчиков положения (ДПДЗ, педаль газа): Плавность изменения графика при нажатии позволяет найти «стертые дорожки» потенциометра (шумы), которые не всегда зажигают Check Engine, но вызывают рывки.
• Синхронизации валов: В некоторых марках (например, группа VAG) сканер позволяет видеть отклонение фаз в градусах, что указывает на растяжение цепи или неправильную установку меток ГРМ без разбора двигателя.

Уровень 3: Тестирование исполнительных механизмов (Actuation Test)

Это «активная» фаза диагностики. Вместо того чтобы подавать 12 вольт напрямую на компонент, рискуя сжечь блок управления, электрик использует меню «Actuation Test». Launch посылает команду в ECU, а тот, в свою очередь, активирует драйвер управления нагрузкой.

• Проверка бензонасоса: Если сканер показывает, что реле активировано, но насос не качает — проблема в силовой цепи или самом моторе насоса.
• Тест панели приборов: Позволяет мгновенно проверить исправность всех индикаторов и стрелочных указателей.
• Управление климатическими заслонками: Незаменимо при диагностике заклинивших сервоприводов печки.

Если механизм сработал от команды со сканера — цепь управления и само устройство исправны, проблему нужно искать в датчиках или логике блока.

3. Специфические задачи автоэлектрика

Работа с шинами передачи данных (CAN, LIN, MOST)

Современный автомобиль пронизан сетями. Ошибки типа «U-codes» (ошибки связи) — самые сложные для диагностики. Launch X431 PRO помогает выявить, какой именно блок «молчит» в сети. Используя функцию топологии сети (в старших версиях ПО), мастер видит древовидную структуру подключений, что позволяет понять, в какой ветке шины произошел обрыв или замыкание.

Программирование и кодирование (Coding & Programming)

Это вершина мастерства автоэлектрика. После замены электронного блока (например, блока управления дверью или модуля ABS) его необходимо «привязать» к автомобилю. Launch X431 PRO поддерживает:

• Вариантное кодирование: Установка параметров под конкретную комплектацию (наличие противотуманок, тип фар, размер колес).
• Длинное кодирование (Long Coding): Для автомобилей VAG-группы, позволяющее менять логику работы электроники на бинарном уровне.
• Онлайн-кодирование: Прямое обращение к серверам производителя для восстановления прошивки блока по VIN-номеру.

4. Сервисные функции и адаптации

В интерфейсе Launch выделена отдельная вкладка с быстрыми функциями (Reset), которые наиболее востребованы в повседневной практике:

• Brake Reset: Замена колодок на авто с электронным ручником (EPB). Электрик использует сканер для разведения колодок, иначе попытка сделать это вручную приведет к поломке суппортов.
• Battery Matching: Регистрация нового аккумулятора. Современные системы управления энергией (BMS) должны знать емкость и тип АКБ для правильного заряда.
• SAS Reset: Калибровка датчика угла поворота руля после работ с рулевой колонкой или рейкой.
• Injector Coding: Прописка кодов коррекции новых форсунок (Common Rail).
• ETS/Throttle Reset: Адаптация дроссельной заслонки после чистки или замены.

5. Поиск «утечек» тока и работа с питанием

Launch X431 PRO помогает электрику даже в таких задачах, как поиск утечки тока. Многие блоки управления в современных авто не «засыпают» из-за некорректных сигналов по шине. Используя сканер, можно отслеживать статус засыпания (Sleep Mode) отдельных модулей. Если после выключения зажигания блок комфорта продолжает транслировать данные в шину — это и есть причина разряда аккумулятора.

Также критически важно проверять просадки напряжения в момент старта. Launch позволяет записывать лог напряжения, что помогает выявить плохой контакт на клеммах или окисленные силовые провода «массы» двигателя.

6. Интеграция с дополнительным оборудованием

Для профессионального использования возможности планшета Launch можно расширить модулями:

• Осциллограф (Scopebox): Позволяет видеть физическую форму сигнала (датчики Холла, сигналы управления форсунками).
• Видеоэндоскоп: Для осмотра труднодоступных мест проводки или поиска обрывов внутри скрытых полостей.
• Тестер батарей (BST360): Глубокий тест здоровья аккумулятора и системы пуска/зарядки.

7. Техника безопасности и риски

• Стабильное питание: При кодировании всегда используйте внешний источник питания. Просадка напряжения ниже 11.5В может «окирпичить» блок.
• Резервное копирование: Перед изменением кодировок делайте скриншот или сохраняйте отчет (Health Report). Это ваша страховка перед клиентом.
• Обновления: Регулярно обновляйте ПО, чтобы иметь доступ к актуальным протоколам новых моделей (особенно актуально для марок Geely, Haval, Chery).

Заключение

Для автоэлектрика Launch X431 PRO — это прежде всего инструмент интеллектуального анализа. Он позволяет сократить время поиска неисправности с нескольких часов до минут, предоставляя доступ к скрытым параметрам и тестам. Однако стоит помнить, что сканер лишь указывает направление поиска. Финальное решение всегда принимает мастер, опираясь на знания схемотехники и логику работы систем.

Использование всех возможностей Launch — от простого чтения ошибок до сложного онлайн-кодирования — переводит диагноста из разряда «человека со сканером» в разряд высококвалифицированного инженера, способного восстановить сложнейшие электронные системы современного транспорта.
