Инженерный блок управления (ЭБУ) Январь и Микас: Полное руководство по созданию, архитектуре и онлайн-настройке двигателя

В мире чип-тюнинга и кастомных доработок автомобилей семейства ВАЗ, ГАЗ и УАЗ, контроллеры серии Январь 5.1, Январь 7.2 и Микас 7.6 стали по-настоящему легендарными. Однако их стандартные заводские версии имеют существенное ограничение: «статичность» памяти. Для любого, даже самого незначительного изменения параметров требуется полная остановка двигателя, снятие блока (или подключение программатора в режиме программирования) и длительный цикл перезаписи. Инженерный блок (или «онлайн-ник») полностью решает эту проблему, превращая ЭБУ в гибкую исследовательскую лабораторию прямо на борту автомобиля.

1. Фундаментальное различие: Почему обычный ЭБУ «молчит»?

В обычном серийном контроллере все калибровки — а это сотни трехмерных и двухмерных таблиц угла опережения зажигания (УОЗ), топливоподачи, фазы впрыска, пусковых режимов и коррекций по температуре — жестко записаны в микросхему ПЗУ (в данном случае это FLASH-память). Архитектура процессора устроена так, что во время работы двигателя он считывает эти данные в режиме «только чтение». Он физически не может изменить их по команде извне, приходящей от диагностического комплекса или ноутбука. Инженерный блок — это глубокая аппаратная модификация стандартной платы. В схему интегрируется дополнительный модуль, который выполняет роль эмулятора ПЗУ на базе микросхемы сверхбыстрой статической оперативной памяти (SRAM) с автономным питанием или специальной логикой перехвата шины.

Принцип работы подмены: Когда вы подключаете ноутбук к такому блоку, специализированная программа для калибровки (например, Online Tuner от Элмисофт или бесплатный аналог OpenOLT) инициализирует связь и полностью подменяет рабочую область калибровок во внешней SRAM-памяти. Мгновенный эффект: Вы двигаете курсор или ползунок значения в таблице на экране ноутбука — и в ту же миллисекунду процессор ЭБУ начинает использовать измененную цифру для расчета следующего такта впрыска или искрообразования. Это позволяет за один заезд отстроиить рабочую смесь и углы во всех режимных точках, не выключая зажигания и ориентируясь на моментальный отклик мотора.

2. Официальные комплексы против Кастомных решений

Рынок инженерных решений четко разделен на профессиональный коммерческий сегмент и доступную любительскую среду.

Официальное оборудование от SMS-Software (Элмисофт)

Исторически лидером в этом направлении является программно-аппаратный комплекс, включающий в себя софт Packet Online Tuner и фирменный инженерный блок, защищенный специальным аппаратным ключом.

Финансовая сторона вопроса: Оригинальный комплект, в который входит подготовленный блок, специализированный адаптер USB-Host и сама лицензия на программу, обходится калибровщикам примерно в 6 000 гривен. Если добавить к этому покупку официальной инженерной прошивки (например, серии SPT), то суммарные затраты легко перешагивают порог в 8 000 – 10 000 гривен в зависимости от конкретной версии софта. Преимущества: Промышленная стабильность связи. Вы можете рассчитывать на регулярные обновления софта, исправление программных багов алгоритмов расчета циклового наполнения и полноценную техническую поддержку от разработчиков. Прошивки серии SPT (Special Project Tuner) изначально проектировались под сложные задачи: они поддерживают полноценную работу на ДАД+ДТВ, имеют встроенные алгоритмы Launch-контроля, антилага и управления бустом турбины. Это выбор профессиональных мастерских, где тюнинг поставлен на поток. Минусы: Высокая цена и закрытость экосистемы. Вы не можете использовать сторонний софт или бесплатно делиться файлами конфигурации.

Самодельные блоки на базе покупных плат расширения

Это путь для энтузиастов, домашних мастеров и тех, кто строит свой первый тюнинг-проект с ограниченным бюджетом. Вы приобретаете только небольшую инженерную плату (субмодуль), которую самостоятельно впаиваете в свой серийный блок.

Финансовая сторона вопроса: Сама платка-конструктор в интернет-магазинах стоит всего около $16–$20. Если у вас уже есть штатный блок Январь, то это все ваши расходы на аппаратную часть. Если блока нет, то покупка б/у Января 5.1 или 7.2 обойдется примерно в $65. В итоге готовый инструмент обходится в пределах $85, что кардинально дешевле коммерческого комплекса (разница более чем в два раза). Программная среда: Для таких «кастомных» инженерников создано множество бесплатных программ для откатки логов и настройки в реальном времени — например, OpenOLT, Atomic Tune V2 или Funky Tuner. Они создаются сообществом и абсолютно бесплатны. Прогресс в прошивках: Главный прорыв последних лет — появление открытых мультирежимных прошивок, таких как знаменитая j7esa для Январь 7.2. Раньше этот блок считался непригодным для серьезных турбо-моторов, но сегодня бесплатный софт позволяет настраивать его ничуть не хуже, чем старый Январь 5.1.

3. Архитектура и технические нюансы сборки своими руками

Процесс превращения обычного блока в инженерный требует усидчивости и хороших навыков микропайки. Вам предстоит интегрировать плату расширения в разрыв шины адреса и данных процессора.

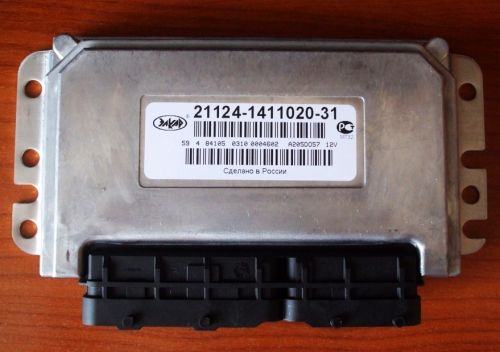

Специфика монтажа на Январь 7.2

Этот блок построен на базе мощного 16-битного процессора семейства ST10F273 (или аналогичного от Infineon).

Соединение шлейфом: Инженерная плата обычно имеет 25 контактных площадок. Соединение с основной платой ЭБУ выполняется с помощью гибкого многожильного шлейфа — для этого идеально подходит старый компьютерный IDE-кабель от жестких дисков. Провода нужно нарезать минимальной длины (не более 5–7 см), чтобы избежать паразитных наводок на шине данных при работе двигателя на высоких оборотах (свыше 7000 об/мин). Пайка к 92-й ноге процессора: Это самый ответственный и тонкий этап. Тонкий изолированный проводок (обычно МГТФ) необходимо припаять непосредственно к 92-му выводу процессора. Отсчет ножек начинается от угла, где на корпусе процессора выдавлена круглая выемка-ключ (это первая нога), и идет против часовой стрелки. Паять нужно с использованием неактивного флюса (например, канифольного геля или CyberFlux), чтобы не вызвать коррозию элементов со временем. В этой зоне шаг между ножками ничтожно мал, поэтому крайне важно не допустить слипания припоя с соседними 91-й и 93-й ногами. Конфигурационные перемычки: На плате Января необходимо удалить или перепаять определенные чип-резисторы (задать так называемые конфигурационные перемычки). Это принудительно переводит процессор в режим работы с внешней памятью (SRAM), распаянной на инженерной платке.

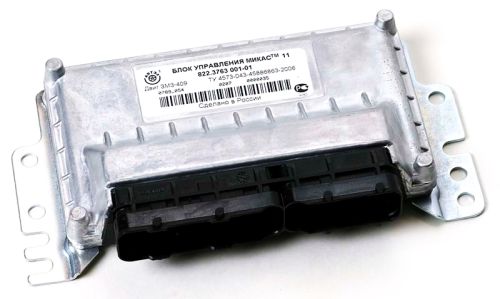

Особенности Январь 5.1 и Микас 7.6

Эти блоки используют более старую 8-битную архитектуру на чипе SAF-C509. Технология их переделки немного отличается: инженерная плата часто устанавливается методом «бутерброда» прямо на посадочное место штатной микросхемы FLASH-памяти (иногда для удобства туда предварительно впаивается специальная панелька — «кроватка»). Микас 7.6, устанавливаемый на автомобили Daewoo Sens, Chance и ЗАЗ, аппаратно на 95% идентичен Январю 5.1. Это позволяет использовать те же инженерные платы и превращать Микас в полноценный спортивный блок управления.

4. Настройка Турбо-моторов и переход на ДАД

Главная причина, по которой владельцы кастомных моторов (особенно с наддувом) стремятся собрать инженерный блок — это необходимость полного отказа от ДМРВ (Датчика Массового Расхода Воздуха) и переход на ДАД (Датчик Абсолютного Давления) совместно с ДТВ (Датчиком Температуры Воздуха).

В чем проблема ДМРВ? Родной вазовский датчик (например, Bosch 116) измеряет объем воздуха по степени охлаждения нагретой платиновой нити. На турбо-моторах при избыточном давлении (когда турбина «надувает» больше 0.5–0.7 бар) объем проходящего воздуха превышает физический предел датчика. Он упирается в свое максимальное значение напряжения (около 4.96 В) и «слепнет». ЭБУ перестает видеть дальнейший рост наддува, топливная смесь резко беднеет, что мгновенно приводит к детонации и прогару поршневой группы. Решение с ДАД: Датчик абсолютного давления измеряет физическое давление во впускном коллекторе (как разрежение, так и избыток вплоть до 2–3 бар и более). С помощью инженерного блока и прошивки j7esa калибровщик в реальном времени строит принципиально другую модель расчета воздуха: по давлению и температуре (метод плотности воздуха Speed-Density). Вы изменяете таблицы БЦН (Базового Циклового Наполнения) и Поправки ЦН прямо на ходу, ориентируясь на показания внешнего широкополосного лямбда-зонда (ШДК), доводя смесь до идеальных значений.

5. Экономические аспекты, риски и меры предосторожности

Если вы решите пройти этот путь самостоятельно, важно трезво оценивать свои силы и риски. Основные опасности при сборке:

• Статическое электричество: Современные микросхемы SRAM и процессоры ST10 крайне чувствительны к статике. Пайку нужно проводить заземленным паяльником или паяльной станцией, избегая синтетической одежды.
• Тепловой перегрев: Нельзя удерживать жало паяльника на подложке процессора или дорожках платы дольше 2 секунд. Тонкие дорожки на плате Января отслаиваются очень легко, и восстановить их потом будет крайне сложно.
• Короткое замыкание: Самая частая ошибка — невидимый глазу микроскопический шарик припоя между выводами. Перед первым включением блока на автомобиле или от лабораторного блока питания необходимо тщательно промыть плату изопропиловым спиртом от остатков флюса и «прозвонить» мультиметром все соседние контакты шлейфа и ножки процессора на предмет КЗ. В противном случае при подаче питания +12V на ЭБУ процессор или инженерная плата просто сгорят.

Итог

Инженерный ЭБУ — это неотъемлемый инструмент для настройки любого нестандартного двигателя, будь то глубокий тюнинг атмосферного мотора со «злыми» распределительными валами и четырехдроссельным впуском, или мощный турбо-проект. Самостоятельная сборка «онлайн-ника» на базе Январь 7.2 или 5.1 позволяет получить профессиональный прибор за минимальные деньги. Сэкономленную разницу (около $100) можно инвестировать в покупку широкополосного кислородного датчика (например, Innovate MTX-L или AEM), без которого качественная онлайн-настройка в принципе невозможна. Если вы умеете работать с паяльной станцией и понимать электрические схемы — этот проект станет отличным и выгодным шагом в мир профессионального автомобильного чип-тюнинга. Если же уверенности в руках нет, всегда можно заказать плату и отправить свой блок автору-разработчику для профессиональной интеграции.
