Эра Secure Coding 2.0: Полное руководство по кодированию и русификации BMW MGU (ID8, ID8.5, ID9)
Автомобильная индустрия стремительно движется в сторону полной цифровизации и облачных технологий. Для специалистов по диагностике и дооснащению автомобилей BMW наступление эпохи мультимедийных систем iDrive 8, 8.5 и 9 стало настоящим вызовом. Баварский концерн кардинально изменил архитектуру безопасности своих электронных блоков управления, внедрив протокол NCD Secure Coding 2.0. Старые методы работы, привычные по кузовам F-серии и ранним G-сериям с системами NBT EVO или MGU ID7, больше не применимы.
В этой статье мы подробно разберем, что представляет собой новая система защиты, какое программное и аппаратное обеспечение необходимо для успешного старта, а также рассмотрим ключевые отличия между поколениями головных устройств MGU21, MGU22 и новейшими системами на базе Android Automotive. Эта информация критически важна для тех, кто планирует заниматься русификацией, изменением конфигурации (FA) и активацией скрытых функций на свежих автомобилях BMW.
Что такое NCD Secure Coding 2.0 и почему изменились правила игры
На протяжении многих лет процесс кодирования блоков BMW сводился к простой схеме: программа E-Sys считывала текущие кодировочные данные (NCD - Net Coding Data) из блока, специалист вносил изменения (например, менял значение языка или отключал зуммер ремней), программа пересчитывала контрольную сумму и записывала измененный файл обратно в блок управления. Все это происходило локально на компьютере диагноста в режиме оффлайн.
С выходом новых архитектур и внедрением протокола Secure Coding 2.0 компания BMW перенесла процесс валидации данных на сторону своих центральных серверов. Теперь каждый файл NCD, который вы пытаетесь записать в современное головное устройство MGU или приборную панель, должен иметь уникальную криптографическую цифровую подпись. Блок управления автомобилем предварительно проверяет эту подпись. Если файл изменен локально и не имеет валидного серверного сертификата одобрения, блок просто отклонит команду на запись. Это было сделано для защиты от несанкционированного чип-тюнинга, вмешательства в системы безопасности и активации платных опций в обход магазина ConnectedDrive.
Программное обеспечение: Что нужно для кодирования MGU
Для преодоления барьера Secure Coding 2.0 вам потребуется современный комплекс программного обеспечения, способный взаимодействовать с облачными серверами для получения необходимых цифровых подписей в режиме реального времени.
Базовая программа: E-Sys
Сердцем любого комплекса для кодирования по-прежнему остается инженерная программа E-Sys. Однако для работы с новыми кузовами и блоками старые версии не подойдут. Вам потребуется E-Sys версии 3.38.2, 3.40.x или более новые релизы. Эти версии содержат обновленные библиотеки связи и способны правильно интерпретировать новые структуры данных, используемые в ID8 и выше.
Базы данных: PsdzData
Без актуальных баз данных E-Sys не сможет расшифровать информацию из блоков автомобиля. Существует две версии баз данных. Версия Lite весит относительно немного и содержит только файлы, необходимые для FDL и VO кодирования (чтения и записи параметров). Если ваша цель исключительно русификация через кодирование, версии Lite будет достаточно. Версия Full весит сотни гигабайт и включает в себя полные прошивки (флеш-файлы) для всех электронных блоков. Эта версия обязательна, если для добавления русского языка потребуется предварительное обновление программного обеспечения самого головного устройства.
Лаунчер и генератор подписей: BimmerUtility
Поскольку E-Sys сам по себе не может обойти Secure Coding 2.0, ему требуется связующее звено — специализированный лаунчер. На сегодняшний день индустриальным стандартом стал BimmerUtility (BU). Эта программа не только переводит инженерные параметры из E-Sys в читаемый вид (маппинг), но и выполняет самую главную функцию: она перехватывает измененный вами NCD файл, отправляет его на свои выделенные серверы, генерирует там валидную криптографическую подпись, возвращает подписанный файл обратно и передает его в E-Sys для успешной записи в блок автомобиля.
Аппаратная часть: Требования к оборудованию и питанию
Работа с современными мультимедийными системами требует безупречной аппаратной базы. Любая экономия на оборудовании при работе с MGU может привести к выходу блока из строя, стоимость которого исчисляется тысячами долларов.
Интерфейс связи: ENET или ICOM
Для базового кодирования блоков мультимедиа (которое происходит по шине Ethernet) вполне достаточно качественного кабеля ENET (Ethernet to OBD2). Он обеспечивает высокую скорость передачи данных, необходимую для работы с объемными файлами новых MGU. Для более глубокой диагностики, флеширования других блоков автомобиля по шинам CAN или FlexRay, потребуется оригинальная дилерская головка ICOM Next или ее качественные аналоги.
Стабилизатор напряжения: Критический элемент
Новейшие системы BMW чрезвычайно чувствительны к падению напряжения в бортовой сети. Процесс чтения, обработки и записи подписанных NCD файлов занимает время, в течение которого автомобиль потребляет значительный ток. Если в момент записи данных напряжение упадет ниже критической отметки, головное устройство может аварийно завершить работу и превратиться в кирпич. Вам потребуется профессиональное зарядное устройство (стабилизатор напряжения), способное выдавать постоянный ток от 70 до 100 Ампер и поддерживать стабильное напряжение на уровне 13.6 - 14.2 Вольт на протяжении всей сессии кодирования.
Специфика русификации и работы с языковыми пакетами

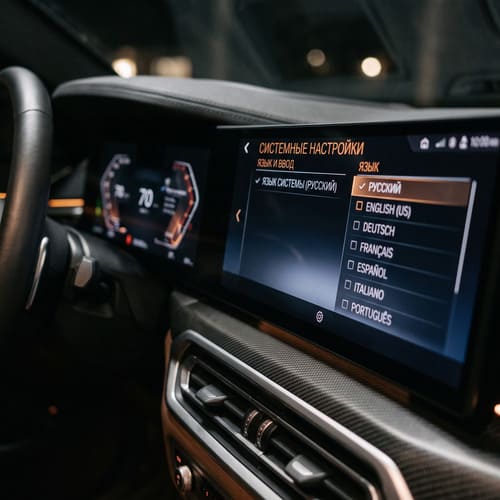

Процесс русификации машин, привезенных из других регионов (например, из Кореи, США или ОАЭ), на новых системах усложнился. Раньше было достаточно изменить комплектацию автомобиля (Vehicle Order - FA), добавив опцию 6UD (Языковая версия: русский), и закодировать головное устройство. Система автоматически подтягивала нужный язык из своих недр.
В системах ID8.5 и ID9 инженеры BMW изменили подход к хранению данных. В целях экономии памяти головного устройства, прошивки для некоторых регионов могут физически не содержать пакетов с русским языком. В такой ситуации простое кодирование FA не даст результата — язык в меню не появится или система будет отображать пустые строки.
Для полноценной русификации в таких случаях потребуется процедура флеширования (обновления программного обеспечения) головного устройства MGU с использованием европейской или глобальной базы прошивок (PsdzData Full). Только после заливки правильной прошивки, содержащей нужный языковой пакет, можно будет успешно применить кодировочные параметры. Кроме того, в самых новых версиях ПО компания начинает внедрять проверку авторизации через FSC-коды нового формата, что требует использования специфических патчей или заказа официальных кодов для активации навигации на русском языке и голосового ввода.
Разбираемся в поколениях: iDrive 8, 8.5 и 9
Чтобы понимать, с чем вы имеете дело, необходимо четко различать три актуальных поколения мультимедийных систем, так как подход к ним может отличаться.
iDrive 8 (Головное устройство MGU21)
Это базовое поколение новых систем, которое начало массово устанавливаться с конца 2021 года на автомобили BMW iX, i4, а позже перешло на рестайлинговые версии 3 серии (G20 LCI), 7 серию (G70), X7 (G07 LCI) и XM. Аппаратно эта система работает на базе операционной системы Linux. Интерфейс характеризуется массивным изогнутым дисплеем и наличием классической физической шайбы управления iDrive. Кодирование этих систем через BimmerUtility проходит относительно стабильно, если соблюдать правила работы с Secure Coding 2.0.
iDrive 8.5 (Головное устройство MGU22)
Данная система визуально очень похожа на iDrive 9 благодаря новому интерфейсу QuickSelect с виджетами на главном экране. Однако аппаратно это все еще система на базе Linux, требующая более мощного процессора. Она устанавливается с середины 2023 года на новую 5 серию (G60), а также на свежие выпуски X5, X6, X7, 7 серии и XM. Важно понимать, что автомобили с аппаратной базой MGU21 не могут быть обновлены до версии 8.5 программным путем. Логика кодирования здесь схожа с восьмой версией, но требует самых последних баз PsdzData, так как структура параметров была существенно переработана.
iDrive 9 (Архитектура Android Automotive)
Это совершенно новая ветвь развития мультимедиа BMW. Система работает на базе платформы Android Automotive и предназначена преимущественно для компактных моделей. Она устанавливается на новые X1 (U11), X2 (U10), 2 серию Active Tourer (U06), новую 1 серию (F70) и новейший X3 (G45). В этих автомобилях баварцы чаще всего отказываются от физического контроллера iDrive в пользу полностью сенсорного и голосового управления.
Для специалиста по кодированию iDrive 9 представляет наибольшую сложность. Архитектура Android глубоко интегрирована с облачными сервисами BMW ConnectedDrive. Многие функции, включая языковые пакеты и навигационные данные, загружаются и верифицируются динамически через интернет. Неаккуратное кодирование или попытка принудительно изменить регион в таких машинах может привести к полной потере связи автомобиля с серверами, отвалу штатной навигации и блокировке онлайн-сервисов. Работать с ID9 нужно с максимальной осторожностью, обязательно сохраняя оригинальные резервные копии всех конфигурационных файлов перед началом работы.
Правила безопасности при работе с новыми BMW
Работа с системами, защищенными протоколом NCD Secure Coding 2.0, не прощает ошибок. Перед началом любых манипуляций всегда считывайте и сохраняйте заводской файл комплектации (FA) и делайте полные резервные копии кодировочных данных (Read Coding Data) всех блоков управления, с которыми планируете работать. Не пытайтесь заливать кодировочные файлы от других автомобилей, даже если они аналогичной модели. Индивидуальные криптографические ключи привязаны к конкретному VIN-номеру. Внимательно следите за напряжением бортовой сети и используйте только проверенное программное обеспечение с актуальными лицензиями.
