Искусство калибровки ЭБУ: От теории ДВС до финишных логов

1. Введение: Что такое калибровка на самом деле?

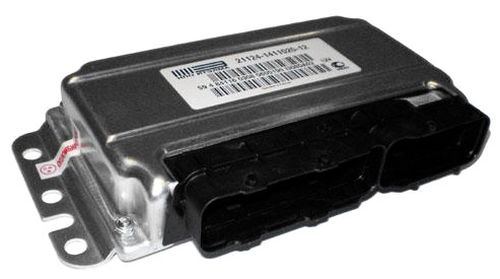

Современный двигатель внутреннего сгорания (ДВС) управляется ЭБУ на основе математических моделей. Когда мы меняем компоненты (распредвалы, турбину, форсунки, впуск), стандартная модель перестает соответствовать реальности. Задача калибровщика — «обучить» блок управления видеть новые физические параметры двигателя.

Процесс делится на два глобальных этапа:

• Калибровка (Calibration): Описание статических параметров (характеристики датчиков и исполнительных механизмов).
• Откатка (Mapping/Tuning): Эмпирическое заполнение динамических таблиц наполнения и зажигания в движении или на стенде.

2. Теоретический фундамент: Физика процесса

А. Наполнение и объемная эффективность (VE — Volumetric Efficiency)

Большинство современных ЭБУ (Speed Density системы) работают на основе модели VE. Двигатель — это, по сути, воздушный насос. VE — это отношение объема воздуха, который фактически попал в цилиндр, к его теоретическому рабочему объему.

• На атмосферном моторе VE редко превышает 90–95%.
• На турбомоторе, за счет избыточного давления, VE может достигать 200–300% и выше.

Формула идеального газа (PV=nRT) лежит в основе расчетов. ЭБУ измеряет давление во впуске (MAP), температуру воздуха (IAT) и, зная объем цилиндра, вычисляет массу воздуха. Ваша задача при откатке — точно заполнить таблицу VE, чтобы ЭБУ знал массу воздуха в любой точке (обороты/давление).

Б. Состав смеси (AFR и Lambda)

AFR (Air-Fuel Ratio) — масса воздуха к массе топлива.

• Стехиометрия (14.7:1 для бензина): Точка, где теоретически сгорает всё топливо и весь воздух. Lambda(λ)=1.0.
• Бедная смесь (λ>1): Меньше топлива. Экономично, но растет температура горения и риск детонации.
• Богатая смесь (λ<1): Больше топлива. Топливо выступает как охладитель камеры сгорания. Для мощностных режимов на турбо используют AFR 11.0–11.8.

В. Угол опережения зажигания (УОЗ)

Смесь горит со скоростью примерно 20–30 м/с. Задача — сделать так, чтобы максимальное давление газов пришлось на 12°–15° после ВМТ (верхней мертвой точки).

• MBT (Maximum Best Torque): Угол, дающий максимальный момент без детонации.
• Knock Limit: Граница, за которой начинается самопроизвольный взрыв смеси (детонация). На плохом топливе Knock Limit наступает раньше, чем MBT.

3. Подготовительный этап: Программная «статика»

Перед тем как заводить мотор, необходимо настроить константы. Ошибка здесь сделает дальнейшую откатку бессмысленной.

Настройка форсунок (Injector Dynamics)

ЭБУ должен знать не только статический расход (куб.см/мин), но и Lag Time (Dead Time). Это время физического открытия иглы форсунки.

Важно: Если неверно указать Lag Time, то на малых нагрузках (холостой ход), где время впрыска составляет всего 1.5–2 мс, ошибка в 0.2 мс даст погрешность в 10–15% по смеси.

Тарировки датчиков

• ДТОЖ и ДТВ: Проверка соответствия сопротивления температуре.
• MAP-сенсор: Настройка наклона и смещения (offset). Нужно убедиться, что при выключенном моторе ЭБУ видит текущее атмосферное давление (около 100 кПа).

4. Практика: Процесс откатки топливной карты

Инструментарий

Для качественной откатки обязателен Широкополосный Датчик Кислорода (ШДК), например, Bosch LSU 4.9. Штатный «узкий» датчик видит только «богато/бедно» около стехиометрии и бесполезен при нагрузке.

Алгоритм откатки VE:

• Построение целевой карты (Target AFR): Вы задаете, какую смесь хотите видеть. Например, на ХХ — 14.7, в режиме малых нагрузок — 15.2, в бусте — 11.5.
• Блокировка коррекций: Отключаем аддитивные и мультипликативные коррекции по температуре и замкнутому циклу (Closed Loop), чтобы видеть «чистую» ошибку модели.

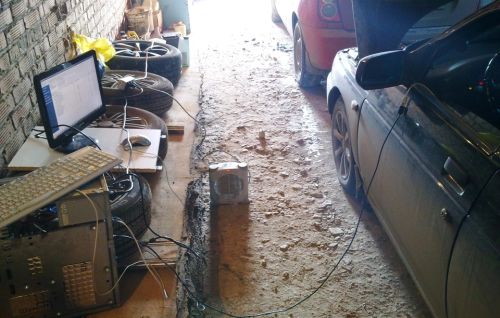

• Прокатка режимов: Стационарные режимы (удерживаем автомобиль на определенных оборотах и нагрузке, лучше всего на тормозном стенде) и переходные режимы (плавные и резкие ускорения).

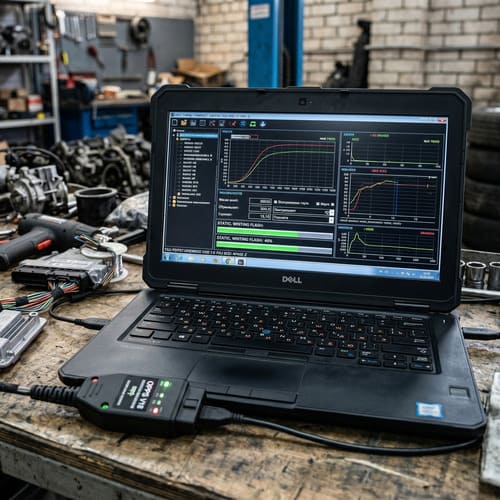

• Анализ логов: Софт сравнивает Target AFR и Real AFR. Если в ячейке (3000 об/мин, 100 кПа) смесь беднее на 10%, значение в таблице VE для этой ячейки нужно умножить на 1.1.

5. Настройка УОЗ и борьба с детонацией

Зажигание настраивается после того, как топливо выкатано в идеал.

Методика «нащупывания» угла:

• Устанавливаем заведомо безопасные (низкие) углы.
• Делаем прогон на полной нагрузке.
• Добавляем 1°–2° по всей карте.
• Смотрим на график момента (на стенде) или на ускорение по логам (время прохождения участка оборотов, например с 3000 до 6000).
• Как только прирост момента замедляется или датчик детонации начинает фиксировать шумы — откатываемся на 2°–3° назад. Это ваш «безопасный предел».

6. Тонкие настройки: Переходные процессы и ХХ

Когда основные карты (VE и Ignition) готовы, начинаются «сопли» — мелкие настройки, определяющие комфорт езды.

Ускорительный насос (Acceleration Enrichment)

При резком открытии дросселя давление во впуске прыгает мгновенно, а топливо (из-за инерции и пленки на стенках) запаздывает. Возникает кратковременная «бедность» и провал.

Решение: Настройка добавочного впрыска по скорости открытия дросселя (dTPS) или изменению давления (dMAP).

Холостой ход (Idle Control)

Самый сложный программный алгоритм. Он включает:

• Управление РХХ (регулятором ХХ) или электронной заслонкой.
• Пропорционально-интегрально-дифференцирующий (ПИД) регулятор.
• Коррекцию моментом зажигания (самый быстрый способ стабилизации оборотов).

7. Безопасность и защитные стратегии

Тюнинг — это не только мощность, но и выживаемость. Профессиональная прошивка обязана иметь настроенные Failsafes:

• Boost Cut: Отсечка по топливу при превышении заданного давления (защита от соскочившего шланга вестгейта).
• Lean Protect: Отсечка, если смесь под нагрузкой стала беднее критического порога (смерть бензонасоса).
• Oil/Coolant Protection: Ограничение оборотов при перегреве масла или антифриза.
• EGT Limit: Откат углов или обогащение смеси при критическом росте температуры выхлопа.

8. Чек-лист перед финальной сдачей проекта

Перед тем как считать работу законченной, проверьте следующее:

• Cold Start: Машина должна заводиться с первого раза при -20°C и при +30°C (настройка Warmup Enrichment).
• Hot Restart: Отсутствие паровых пробок и уверенный пуск на горячую.
• Knock Control: Активен ли алгоритм отката углов при детонации и насколько быстро он возвращает угол назад.
• Cruise: Стабильность смеси при движении по трассе с постоянной скоростью (максимальная экономичность).

Заключение

Калибровка ЭБУ — это итерационный процесс. Невозможно настроить машину идеально за один выезд. Логи, анализ, правка, снова логи — только такая последовательность ведет к результату, который обеспечит и «дикую» динамику, и заводской ресурс двигателя.

Главное правило тюнера: Если сомневаешься — делай смесь богаче, а зажигание позже. Железо стоит дорого, а лишние 5 лошадиных сил не стоят проплавленного поршня.

Совет по самообучению: Изучите мануалы к таким системам, как Link G4+, Haltech или Motec. Их документация — это фактически учебники по современной теории управления ДВС.
