Восстановление утерянных ключей Audi A4 с IM608 Pro – детальная инструкция

Как восстановить утерянные ключи на Audi A4 с помощью IM608 Pro: Пошаговое руководство

Восстановление утерянных ключей на современных автомобилях, таких как Audi A4 2015 года, может быть сложной задачей. В этом руководстве мы подробно расскажем, как выполнить эту процедуру с использованием IM608 Pro. В статье вы найдете все необходимые шаги и полезные советы для успешного выполнения работы.

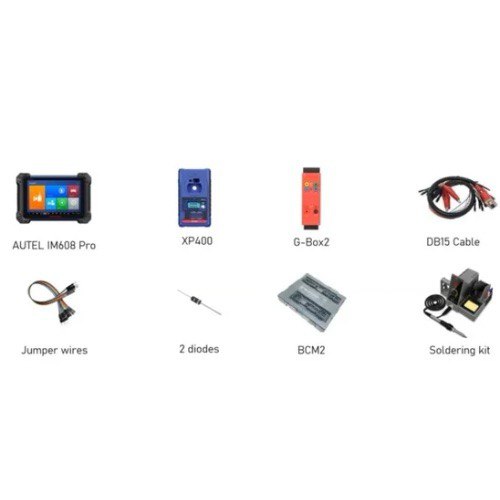

Необходимые инструменты

Прежде чем начать, убедитесь, что у вас есть следующие инструменты:

- Autel IM608 Pro: Основной инструмент для диагностики и программирования.

- XP400: Программатор для работы с чипами.

- G-Box 2: Используется для ускорения программирования ключей и других задач.

- Кабели DB15: Необходимы для подключения различных модулей.

- Перемычки: Для соединения контактных точек.

- Два диода: Для контроля направления тока.

- Модуль управления кузовом (BCM): Центральный блок для управления различными системами автомобиля.

- Набор для пайки: Для работы с электронными компонентами.

Шаги процедуры

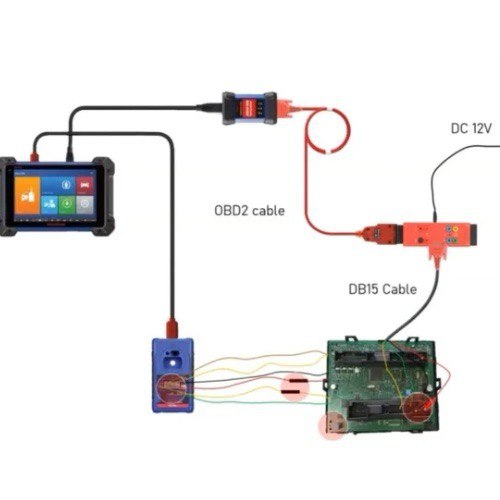

1. Подключение оборудования

Первым шагом является правильное подключение всех необходимых устройств. Следуйте этим инструкциям:

- Подключите планшет через USB к XP400 Pro.

- Подключите XP400 Pro к J2534.

- Подключите OBD2 кабель к G-Box 2.

- Подключите G-Box 2 к питанию и BCM через кабель DB15.

2. Идентификация автомобиля

Для идентификации автомобиля выполните следующие действия:

1. Примите условия использования программного обеспечения.

2. Выберите марку Audi и нажмите OK.

3. Найдите систему IMMO5, выберите Audi A4 и выберите "Читать данные IMMO через программатор".

4. Прочитайте и примите предостережения, затем нажмите OK.

3. Чтение данных и создание ключа

Этот шаг включает в себя чтение данных с BCM и создание нового ключа:

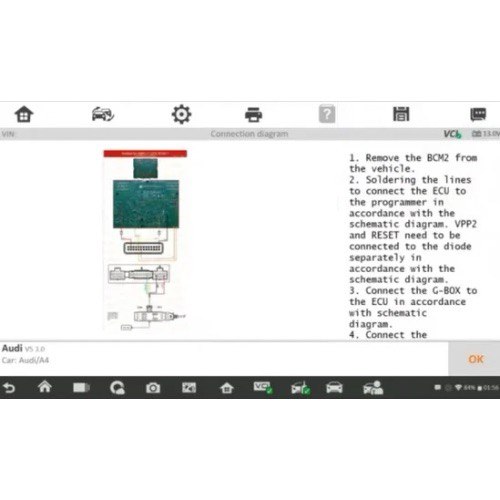

1. Удалите BCM из автомобиля и припаяйте линии согласно схеме.

2. Подтвердите подключения: VPP2, XKLKS, ground, reset к XP400.

3. Подключите кабель DB15 к BCM.

4. Сохраните информацию об автомобиле и прочитайте данные IMMO.

4. Восстановление BCM

После завершения работы на скамейке верните BCM на место в автомобиле:

1. Снимите BCM со скамейки и установите его обратно в автомобиль.

2. Используйте функцию "История" для быстрого доступа.

3. Выберите "Блок управления", затем "IMMO 5 BCM2", и перейдите к "Обучению ключа".

4. Укажите количество ключей.

5. Поместите ключ в зону считывания или зажигание и включите его.

6. Введите вручную CS-код.

7. Подтвердите и завершите процесс.

5. Финальные шаги

После завершения обучения ключа выполните следующие действия:

1. Запустите автомобиль, чтобы убедиться в успешном обучении ключа.

2. Помните, что модели Audi A4, A5, Q5, A6, A7 и A8 после 2013 года имеют зашифрованные BCM, требующие процедуры на скамейке.

3. Оставляйте багажник открытым при извлечении BCM, чтобы избежать блокировки.

4. Убедитесь, что диоды направлены в правильную сторону при пайке.

Заключение

Теперь вы знаете, как восстановить все утерянные ключи на Audi A4 2015 года с помощью IM608 Pro. Следуя этому пошаговому руководству, вы сможете успешно завершить эту сложную процедуру и обеспечить своим клиентам качественное обслуживание.
