Калибровка климат-контроля BMW X6 F16: Развенчание мифов и полная инструкция по настройке

Климатическая система современного премиального кроссовера — это сложнейший комплекс из электронных плат, датчиков и множества исполнительных механизмов. В автомобиле BMW X6 в кузове F16 (2014–2019 г.в.) за создание комфортного микроклимата отвечает система IHKA — интегрированная автоматическая система отопления и кондиционирования. В процессе эксплуатации владельцы часто сталкиваются с нарушениями в распределении воздушных потоков: например, когда с пассажирской стороны дует ледяной воздух, а водителя обдает жаром, или система игнорирует команды направить обдув на стекло.

В поисках решения многие автолюбители отправляются на тематические форумы. Самый популярный запрос касается поиска комбинации клавиш для принудительного сброса. Существует устойчивый миф, что одновременное нажатие двух секретных кнопок способно запустить автоматическую адаптацию. В этом материале мы подробно разберем, почему этот метод не работает на BMW F-серии, как устроена цифровая архитектура климата и какими инструментами можно выполнить реальную калибровку.

Почему секретная комбинация двух кнопок на панели BMW — это миф

В сети можно встретить советы, утверждающие, что для калибровки печки BMW F16 достаточно зажать кнопки MAX AC и обдув лобового стекла. Другие предлагают комбинировать рециркуляцию с обогревом заднего стекла. Однако суровая реальность такова: на панели управления климатом BMW X6 F16 физически не заложено никаких скрытых комбинаций для сервисных процедур.

Истоки этого заблуждения кроются в особенностях других марок. На автомобилях VAG (Volkswagen, Audi, Skoda) или моделях Mercedes-Benz инженеры предусмотрели функцию самотестирования Climatronic. При удержании определенных клавиш заслонки начинают двигаться от упора до упора, и система фиксирует новые точки. Увидев такие видеоролики, владельцы баварских машин пытаются повторить процедуру, тратя время впустую.

Инженеры из Мюнхена заложили совершенно иную философию. Начиная с E-серий и окончательно укоренившись в поколениях F и G, все сервисные процедуры были строго вынесены в программную плоскость. Блок IHKA на BMW F16 является полноценным компьютером. Перевести его в режим калибровки сервоприводов можно исключительно путем отправки диагностического запроса через разъем OBD2. Панель в салоне является лишь интерфейсом ввода.

Цифровая архитектура системы IHKA на BMW X6

В BMW X6 F16 применена передовая цифровая шина LIN (Local Interconnect Network). Все шаговые электродвигатели (сервоприводы), отвечающие за смешивание воздуха и распределение потоков, подключены последовательно к одной сигнальной линии LIN, выходящей из главного блока IHKA. В системе реализованы два важнейших процесса:

• Адресация сервоприводов. Процесс, при котором блок управления IHKA присваивает каждому моторчику его уникальный цифровой ID-номер. Если вы замените сломавшийся моторчик, система его не увидит, пока не будет запущена адресация.
• Калибровка (адаптация) заслонок. Определение физических границ хода пластиковых заслонок. Шаговые двигатели BMW не имеют внутренних датчиков положения. Блок управления определяет крайние точки по изменению силы тока: мотор вращает заслонку до упора в ограничитель. Ток возрастает, микроконтроллер фиксирует это состояние как крайнюю точку.

Когда автомобилю жизненно необходима калибровка климата

Существуют критические ситуации, когда требуется программная калибровка:

• После замены любого из сервоприводов заслонок (требуется адресация, затем калибровка).
• После демонтажа корпуса отопителя, замены радиатора печки или испарителя кондиционера.
• При сильном разряде или замене аккумулятора, если произошел программный сбой в памяти блока IHKA.
• После обновления прошивки автомобиля или кодирования, сбросивших настройки к заводским значениям.
• При появлении симптомов неисправности: неравномерный нагрев зон, отсутствие потока воздуха из определенных дефлекторов, постоянное щелканье под торпедой.

Способ №1: Калибровка через заводское ПО BMW ISTA+ (Rheingold)

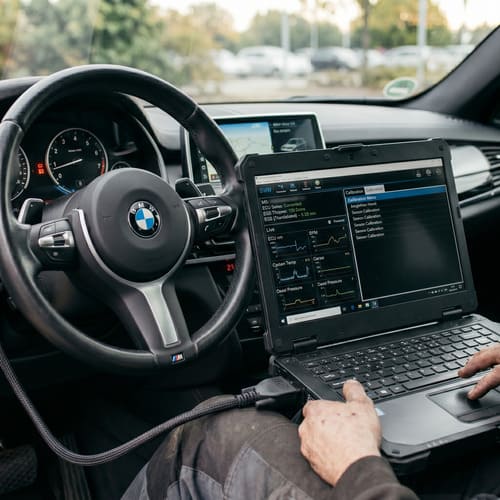

Использование дилерского программного комплекса ISTA+ — это самый правильный метод. Для работы потребуется ноутбук с программой и кабель ENET, подключаемый к разъему OBD2.

• Подключите кабель ENET к диагностическому разъему и ноутбуку. Включите зажигание.
• Запустите ISTA+, выполните операцию «Чтение данных автомобиля».
• Перейдите во вкладку «Обращение с автомобилем» (Vehicle Management), затем в «Сервисные функции» (Service Functions).
• Выберите: «Кузов» (Body) -> «Отопление и кондиционирование» -> «Регулировочные электродвигатели».
• Запустите пункт «Адресация и калибровка сервоприводов заслонок».
• В процессе вы услышите жужжание — блок перемещает каждую заслонку от 0% до 100%. Процедура занимает пару минут.

Способ №2: Мобильные приложения BimmerLink / ProTool

Если нет ноутбука, выполнить калибровку можно через смартфон. Потребуется OBD2-адаптер (MHD, vLinker, ENET с переходником).

• Вставьте адаптер в разъем OBD2 и включите зажигание.
• Откройте приложение BimmerLink, нажмите «Connect».
• Перейдите во вкладку «Service» (Сервисные функции).
• Найдите блок климата (Climate Control / IHKA) и выберите «Calibrate flap motors».
• Нажмите активацию. Начнется цикл прогона сервоприводов.

Способ №3: Мультимарочные автосканеры (Launch, Autel)

В независимых автосервисах применяются диагностические комплексы Launch, Autel MaxiSys или Thinkdiag. Мастер выбирает марку BMW, заходит в блок IHKA и в разделе «Специальные функции» (Special Functions) запускает тест калибровки заслонок, который дублирует дилерский алгоритм.

Механические поломки и жесткая перезагрузка

Если сканера нет, а климат завис, можно попробовать жесткую перезагрузку (Hard Reset). Выключите зажигание, закройте машину на 15 минут, пока она не "уснет". Затем снимите минусовую клемму аккумулятора в багажнике на 15 минут. После подключения блока IHKA проведет базовую инициализацию.

Однако помните: программная калибровка бессильна при механических поломках. Если пластиковые тяги отломились от времени, или саму заслонку заклинило из-за деформации корпуса, калибровка будет выдавать ошибку. В таких случаях поможет только физический разбор панели и замена поврежденных элементов.
