Mazda Xedos 9: как ошибка в креплении шторки и ЭБУ превратили седан в памятник

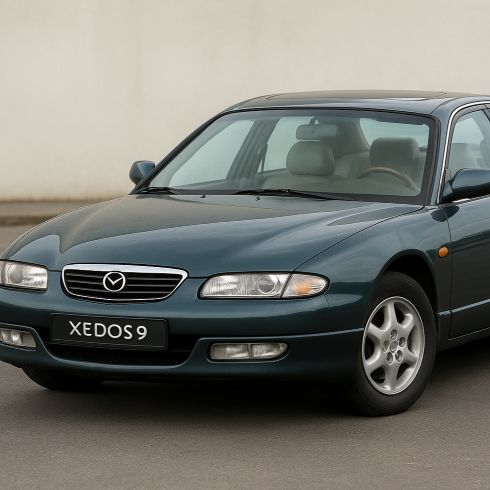

Mazda Xedos 9 — представитель бизнес-класса с премиальными для своего времени опциями: кожаный салон, электроприводы, климат-контроль, круиз и даже панорамный люк. Но даже такой солидный японец может неожиданно оказаться в состоянии полной неработоспособности. Этот экземпляр простоял более полугода, несмотря на многочисленные попытки диагностики и ремонта.
Когда всё уже проверили, но мотор не оживает
Автомобиль не заводился, хотя стартер исправно крутил мотор. Визуально под капотом царил хаос: коррозия, следы возраста и вмешательства. При этом в свечных колодцах чувствовался запах бензина, а форсунки работали. Значит, блок управления получал сигнал от датчика положения коленвала (ДПКВ) и запускал впрыск. Но искры на свечах не было — типичный симптом неисправности системы зажигания.
Обнаруженное масло в свечных шахтах не объясняло проблему запуска. Под подозрением оказался распределитель зажигания (трамблёр), совмещающий в себе катушку, датчик и коммутатор. Его конструкция вызвала сомнения: 6- и 3-контактные разъемы, незакреплённый конденсатор и повреждённое крепёжное ухо.
А что, если это вообще не трамблёр?
После изучения схем и конструкции распределителя выяснилось неожиданное: внутри находилась не катушка зажигания, а шторка датчика положения распредвала (ДПРВ). Такая "шторка" служит не для зажигания, а для синхронизации с блоком управления.
Главная проблема — эта шторка свободно вращалась, а должна была быть жёстко зафиксирована. Более того, она могла быть установлена в двух разных положениях на валу, что сбивало синхронизацию. Искра была либо слишком ранней, либо не появлялась вовсе.
Внимание на ДПКВ и ЭБУ
Раз ДПРВ — лишь синхронизатор, а не основной источник сигнала, логичным стало внимание к датчику коленвала и блоку управления. Проверка сигнала от ДПКВ показала его слабость: искра появлялась лишь при резком перемещении металлического предмета рядом с датчиком. Это говорило о низком уровне сигнала — 0.2–0.8 В, тогда как для уверенного запуска нужно минимум 0.5 В. Подозрения пали на сам датчик — возможно, это был дешёвый аналог.
Дополнительно была обнаружена сломанная шпилька крепления ДПКВ — она затрудняла диагностику и требовала высверливания. Но самая важная находка ждала впереди.
Сгоревшая дорожка: не лямбда, а коленвал
Блок управления двигателем, расположенный в центральной консоли, был крайне неудобен для снятия. Однако вскрытие показало выгоревшую дорожку. Изначально предполагалось, что она относится к подогреву лямбда-зонда, но позже по схеме выяснилось: это был **сигнальный контакт ДПКВ**. Именно поэтому блок управления не запускал искру — он просто "не видел" вращения коленвала.
Дорожка была аккуратно восстановлена пайкой и покрыта защитным лаком. Также был отремонтирован разъем самого ДПКВ, имевший плохой контакт.
Запуск после полугода ожидания
После сложной обратной установки ЭБУ (разъемы были направлены к моторному щиту), автомобиль был готов к запуску. Сначала двигатель запускался с трудом: искра была слишком ранней из-за неправильного положения "шторки" ДПРВ. После её коррекции — установка так, чтобы половина отверстий была открыта, а половина закрыта — Mazda наконец-то завелась.
Финальные штрихи и новые задачи
Машина ожила, но радость была не полной. В двигателе прослушивался стук, требующий дальнейшей диагностики. Также предстояло долить антифриз и собрать салон. Однако главное было сделано — после полугода бессилия автомобиль снова работал.
Этот случай наглядно показывает, как одна выгоревшая дорожка и неправильно установленный синхронизатор могут парализовать всю систему управления двигателем. Даже опытные специалисты не всегда сразу замечают такие "мелочи", поэтому важно проверять все звенья цепи: от сигнала датчиков до состояния ЭБУ.
