Параметрия и прошивка блока управления багажником 8W8959107E: почему её нет в Flashdaten и как правильно закодировать блок
При работе с современной электроникой автомобилей концерна VAG (Audi, Volkswagen, Skoda, Seat), особенно построенных на современной модульной платформе MLB Evo, специалисты часто сталкиваются с аппаратными блоками, выполняющими критически важные функции комфорта. Один из таких узлов — блок управления электроприводом крышки багажного отсека с каталожным номером 8W8959107E (диагностический адрес 6D). Этот блок устанавливается на широкий модельный ряд автомобилей Audi, включая популярные семейства A4 (B9), A5 (F5), Q5 (FY), а также флагманские седаны и кроссоверы марки.
Специфика современных электронных компонентов VAG заключается в том, что покупка и физическая установка нового или бывшего в употреблении блока управления — это лишь малая часть процесса ремонта или дооснащения. После подключения блока мастер обнаруживает, что устройство либо вообще не реагирует на команды, либо работает некорректно: крышка багажника открывается не полностью, не работают доводчики, отсутствует реакция на виртуальную педаль (функция открытия взмахом ноги Easy Open). Попытка найти решение в официальной базе обновлений VAG Flashdaten заканчивается неудачей. Ниже мы подробно разберем, почему так происходит, что такое параметрия, и как вернуть блоку 8W8959107E полную функциональность.
Что такое база VAG Flashdaten и почему в ней отсутствует параметрия
Для понимания сути проблемы необходимо четко разделять два понятия, существующих в архитектуре электронных систем управления VAG: бинарный код прошивки (firmware) и массив калибровочных данных (датасет, или параметрия).
База VAG Flashdaten (официальный сборник файлов обновлений ПО от автоконцерна) создана исключительно для одной цели — обновления программной логики процессоров в блоках управления. Файлы в этой базе имеют форматы .frf, .sgo или .odx. Они содержат чистый исполняемый код алгоритмов работы устройства. Когда производитель выпускает обновление, исправляющее системные ошибки или оптимизирующее энергопотребление блока, инженеры используют именно эти файлы.
Однако микропрограмма (софт) одинакова для всех автомобилей, использующих данный тип электронного компонента. Например, блок 8W8959107E аппаратно и программно абсолютно идентичен как для компактного купе Audi A5, так и для массивного универсала Audi A4 Avant или кроссовера Audi Q5. При этом физические параметры работы электроприводов у этих машин принципиально разные: отличаются углы максимального открытия, вес крышки багажника, кинематика рычагов, требуемые усилия для моторов, алгоритмы предотвращения защемления и наличие дополнительных датчиков (например, емкостных датчиков бампера).
Все эти индивидуальные физические характеристики закладываются в блок через параметрию — специальный файл конфигурации (датасет). В базе Flashdaten параметрии нет и быть не может, так как автоконцерн не распространяет калибровочные датасеты в виде открытых файлов для прошивки. В официальной дилерской среде эти данные подгружаются динамически с центрального сервера в процессе выполнения процедур кодирования.
Анатомия датасета параметризации для платформы MLB Evo
Параметрия для блока 6D (8W8959107E) представляет собой структурированный массив данных, который записывается в энергонезависимую память (EEPROM или выделенную область Flash-памяти) контроллера. Этот массив содержит сотни параметров, сгруппированных по функциональным признакам.
Геометрические и кинематические константы определяют контрольные точки хода шпинделей электроприводов. Блок должен точно знать, в какой точке траектории скорость движения нужно замедлить (для плавного закрытия/открытия), а где приложить максимальный крутящий момент. Токовые характеристики и лимиты усилий предотвращают поломку механизмов и травмирование пользователей. Если крышка багажника встречает препятствие, ток на моторах резко возрастает; блок фиксирует это превышение относительно базовой карты параметрии и активирует реверс. Без точной параметрии блок либо будет постоянно уходить в аварийный режим от малейшего сопротивления, либо сожмет препятствие с опасной силой.
Конфигурация периферии указывает блоку на наличие сопутствующих систем. Сюда относится активация функции комфортного ключа, кодирование работы доводчика (сервозамка), интеграция с блоком управления парковочным ассистентом и камерами, а также настройка частоты работы антенн под бампером, отвечающих за бесконтактное открытие багажника.
Три практических метода заливки параметрии в блок 8W8959107E
Поскольку стандартный поиск файлов во Flashdaten бесполезен, для восстановления или настройки блока 8W8959107E специалисты используют один из трех проверенных способов в зависимости от имеющегося диагностического оборудования.
Первый метод — ODIS Service с доступом к онлайн-серверу VAG (SVM). Это официальная дилерская процедура, которая гарантирует стопроцентный результат при условии, что автомобиль находится в штатной комплектации. Специалист подключает сканер, запускает ODIS Service и выбирает функцию ведомого поиска неисправностей или кодирования через систему SVM (Software Version Management). Программа опрашивает VIN автомобиля, отправляет запрос в центральную базу данных в Германии, скачивает актуальный датасет, разработанный именно под этот кузов, и автоматически прописывает его в блок. Главный минус метода — необходимость наличия дорогой официальной учетной записи GeKo с онлайн-доступом, что в современных реалиях часто затруднено или экономически нецелесообразно для независимых мастерских.
Второй метод — использование профессионального инженерного комплекса VCP (VAG CAN Professional). Это один из лучших инструментов для работы с параметрией в оффлайн-режиме. Разработчики VCP создали колоссальную собственную базу данных, к которой получают доступ все владельцы оригинального прибора с активной годовой подпиской. В программе есть встроенный модуль Filemanager, где в разделе для платформы MLB Evo хранятся готовые файлы параметризации с расширением .zdc. Специалисту достаточно найти в списке блок 8W8959107 (или его аналоги), выбрать файл, строго соответствующий кузову автомобиля (например, A4 B9 Sedan, A4 B9 Avant или Q5 FY), и запустить процесс прошивки датасета. Процедура занимает меньше минуты и полностью решает проблему работоспособности багажника без обращения к дилерскому онлайну.
Третий метод — ODIS Engineering (Инженерный ODIS) совместно с XML-датасетами. Этот способ требует глубоких знаний архитектуры VAG и наличия файла параметрии в формате XML или ODX. Такие файлы специалисты находят на закрытых профильных форумах, приобретают у коллег или извлекают (сливают) из блоков заведомо исправных автомобилей-доноров с аналогичной комплектацией. В интерфейсе ODIS Engineering выбирается блок 6D, открывается вкладка записи данных (Data Transfer), загружается локальный файл XML, и данные записываются в память контроллера. Этот метод незаменим при выполнении нестандартного ретрофита (дооснащения), когда комплектация машины меняется вручную, и официальный дилерский сервер просто откажет в выдаче датасета из-за несоответствия заводской комплектации автомобиля.
Последовательность действий при замене и настройке блока

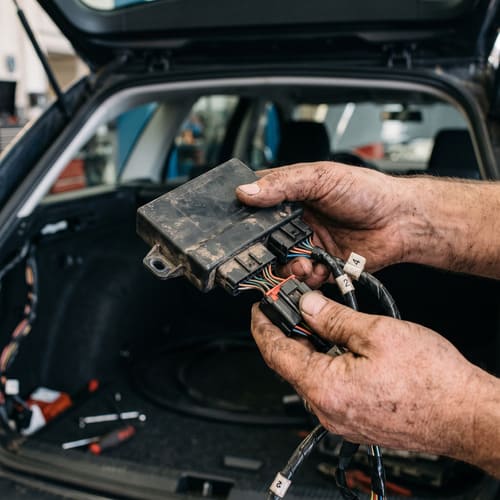

Процесс успешной инсталляции блока 8W8959107E состоит из четкой последовательности шагов, нарушение которой приведет к сохранению ошибок в памяти систем автомобиля. Сначала выполняется физический монтаж и проверка проводки. Блок жестко фиксируется в штатном месте, подключаются силовые разъемы приводов, шина данных CAN-Комфорт и линии управления замком и кнопками.
Затем производится снятие защиты компонентов (Component Protection). Поскольку блок 8W8959107E относится к элементам противоугонной структуры автомобиля, при установке б/у или нового блока на приборной панели и в диагностике появится соответствующая ошибка, а часть функций будет заблокирована. Снятие защиты выполняется через ODIS Service Online или специализированные сторонние утилиты.
Следующий этап — базовая кодировка. Через ODIS или кодировщик VCDS (Вася Диагност) в блоке 6D выставляются правильные значения в байтах длинного кодирования (тип привода, наличие кнопок в дверях, региональные настройки). После этого осуществляется непосредственно заливка параметрии (датасета) одним из описанных выше способов (VCP, ODIS-E или ODIS-S Online).
Заключительный и обязательный этап — базовая адаптация механизмов. После того как блок получил программную логику и физическую карту кузова, его необходимо обучить крайним положениям. Для этого через базовые установки ODIS запускается процедура нормирования крышки багажника. Приводы совершают полный цикл открытия и закрытия на минимальной скорости, фиксируя упоры. Только после успешного завершения адаптации все сервисные ошибки удаляются из памяти, и система переходит в штатный рабочий режим.
Выводы и технические рекомендации
Попытка восстановить полноценную работу электропривода багажника на Audi без правильного понимания роли параметрии обречена на провал. Официальные дилерские сборники Flashdaten не помогут решить задачу оффлайн, так как они лишены калибровочных XML и ZDC массивов. Для качественного выполнения таких диагностических работ любой современной мастерской необходим специализированный инструментарий: инженерный софт ODIS Engineering с проверенной базой локальных датасетов или программно-аппаратный комплекс VCP, минимизирующий временные затраты на поиск нужных конфигураций.
