Чип-тюнинг своими руками: подробное руководство по самостоятельной прошивке ЭБУ

Множество публикаций детально описывают процедуру чип-тюнинга, этапы подготовки и необходимое оборудование. Однако большинство этих материалов ориентировано на опытных мастеров и изобилует сложным профессиональным сленгом. Если вы впервые столкнулись с вопросом, как прошить электронный блок управления (ЭБУ) самостоятельно, данный подробный гайд поможет вам разобраться в теории, оборудовании и алгоритме действий.

1. Зачем прошивать автомобиль: цели и скрытые резервы

Современный автомобиль — это сложный программно-аппаратный комплекс. Электронный блок управления (ЭБУ, или ECU) непрерывно контролирует работу двигателя, анализируя показания десятков датчиков. Однако заводские настройки мотора практически всегда искусственно занижены. Производители сознательно идут на это по нескольким причинам:

• Экологические стандарты: Подгонка параметров под жесткие рамки экологических норм (EURO-5, EURO-6) заставляет разработчиков обеднять топливную смесь на определенных оборотах. Это приводит к провалам при разгоне и «задумчивости» педали газа.
• Маркетинговая стратегия и налоги: Часто один и тот же двигатель выпускается в разных мощностных модификациях (например, 150 л.с. и 180 л.с.) исключительно за счет разного программного обеспечения. Это позволяет производителю продавать более «мощную» версию дороже, а также вписывать базовые модели в выгодные налоговые рамки отдельных стран.
• Адаптация под худшие условия: Заводы закладывают огромный запас прочности на случай, если владелец будет заливать низкокачественное топливо или эксплуатировать машину в экстремальном климате.

Самостоятельный чип-тюнинг позволяет снять эти ограничения и настроить конфигурацию под ваши конкретные нужды.

Основные плюсы новой прошивки:

• Повышение динамики и мощности: Прибавка для атмосферных двигателей составляет около 5–10%, для турбированных — от 20% до 40% за счет изменения давления наддува.
• Устранение «затупа» педали газа: Машина начинает откликаться на нажатие акселератора мгновенно, без секундной задержки.
• Оптимизация расхода топлива: Как ни странно, после качественного тюнинга расход в спокойных режимах езды падает на 0.5–1.5 литра за счет оптимизации угла опережения зажигания и смещения крутящего момента в зону более низких оборотов.
• Программное отключение компонентов: Если из строя вышел катализатор, сажевый фильтр (DPF), клапан EGR или система AdBlue, их можно физически удалить, а в ЭБУ программно отключить опрос этих датчиков (перевод на нормы EURO-2), избавив приборную панель от вечной ошибки Check Engine.

2. Устройство памяти контроллера: FLASH и EEPROM

Чтобы не превратить ЭБУ в неработоспособный кусок пластика и кремния (на сленге мастеров — «кирпич»), необходимо четко понимать, где и как хранятся данные в блоке. В современных контроллерах используются два основных типа энергонезависимой памяти.

FLASH-память (Память программ)

Это изменяемая память, в которой находится «операционная система» двигателя и калибровочные таблицы. Именно с ней работает специалист по чип-тюнингу. Во FLASH-памяти зашиты карты топливоподачи, углы зажигания, лимитеры оборотов и наддува.

В большинстве относительно современных машин чтение и запись FLASH осуществляются через диагностический разъем OBD-II, расположенный в салоне автомобиля. Передача данных идет по К-Line линии или более современной CAN-шине с помощью специального прибора (загрузчика).

EEPROM (Электрически стираемая перепрограммируемая память)

Этот тип памяти предназначен для хранения текущей, постоянно меняющейся информации и конфигурации конкретного автомобиля. Объем EEPROM небольшой, но она рассчитана на миллионы циклов перезаписи.

Что хранится в EEPROM:

• Регистрационные данные автомобиля (VIN-код);
• Данные о пробеге и моточасах;
• Коды системных ошибок (сохраняются для последующей диагностики);
• Коды противоугонной системы (синхронизация с иммобилайзером и ключами).

Важный нюанс: При простой смене тюнинг-прошивки область EEPROM обычно не затрагивается. Однако, если вы меняете ЭБУ на б/у блок с другой машины («донор»), вам придется перезаписывать или «очищать» EEPROM, иначе иммобилайзер заблокирует запуск двигателя, не распознав «чужие» ключи.

3. Архитектура ПО и технология перепрограммирования

В современных ЭБУ (например, на процессорах семейства Tricore, PowerPC или Renesas) внешние микросхемы памяти уступили место внутренним структурам самого процессора. Программное обеспечение такого монолитного блока состоит из трех важнейших уровней:

• Бутлоадер (Bootloader): Программа-загрузчик самого нижнего уровня. Она отвечает за инициализацию процессора при включении зажигания и управляет процессом обновления ПО. Если бутлоадер цел, блок всегда можно восстановить программно.
• Основной софт: Базовый алгоритм, по которому ЭБУ обрабатывает сигналы датчиков и рассчитывает команды для исполнительных механизмов.
• Калибровки: Огромные таблицы зависимостей (трехмерные карты), определяющие, сколько именно топлива впрыснуть и в какой микросекунде поджечь смесь при конкретных оборотах и нагрузке.

Структура прошивки ЭБУ:

[ Бутлоадер (Загрузчик) ] -> [ Основной софт ] -> [ Калибровочные таблицы ]

Тонкости работы с бутлоадером и софтом

При стандартной процедуре чип-тюнинга загрузчик обновляет только софт и калибровки (или только калибровки), не трогая заводской бутлоадер.

Если залить прошивку, содержащую бутлоадер, не совпадающий с версией процессора, блок заблокируется. В таких ситуациях калиброванный файл сначала открывают в специальном редакторе (например, ChipTuningPro или WinOLS), копируют оттуда измененные калибровки и переносят их на базу вашей родной, считанной с машины прошивки. Только после этого файл готов к безопасной заливке.

В некоторых загрузчиках (например, CombiLoader) существует функция принудительного обновления бутлоадера, которая активируется удержанием клавиши Shift во время нажатия кнопки «Запись». Новичкам использовать этот режим категорически не рекомендуется.

Что делать, если ЭБУ «уснул»?

Если во время записи оборвалась связь, разрядился аккумулятор автомобиля или ноутбука, процесс прерывается, а FLASH-память остается частично стертой. Блок перестает выходить на связь по OBD-II.

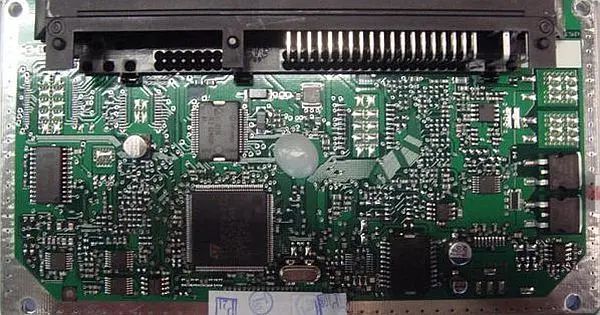

Для спасения такого ЭБУ применяется метод BSL (BootStrap Mode) или Bench Mode. Блок снимается с автомобиля, вскрывается, и подключается напрямую к программатору на столе. Чтобы заставить процессор принудительно войти в режим программирования в обход поврежденной FLASH, на плате временно перепаивается (или замыкается специальным щупом) определенный резистор («бут-пин»). После успешной записи резистор возвращают в исходное состояние, и блок снова готов к работе.

4. Необходимое оборудование и софт

Для самостоятельного старта вам понадобится минимальный аппаратный и программный комплекс. Не стоит покупать копеечные китайские сканеры вроде ELM327 — они предназначены только для чтения ошибок и не умеют прошивать блоки.

Аппаратная часть (Железо)

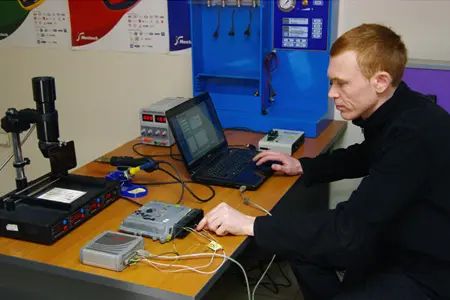

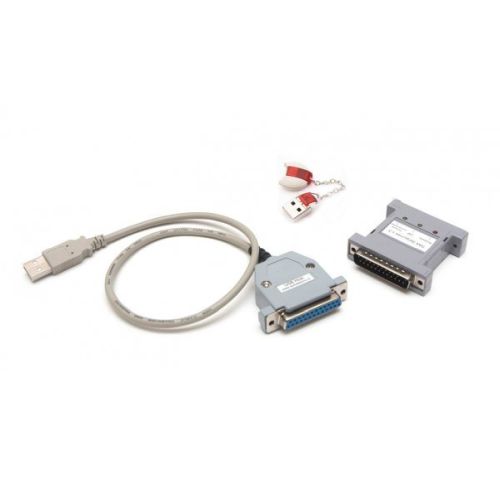

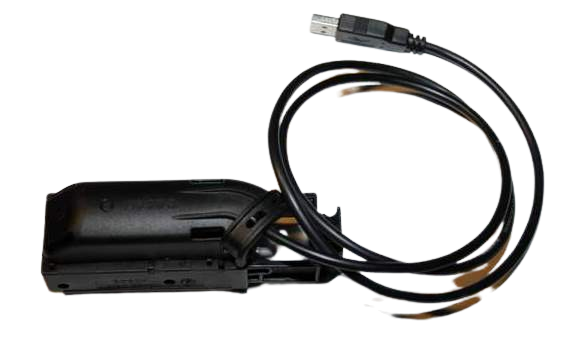

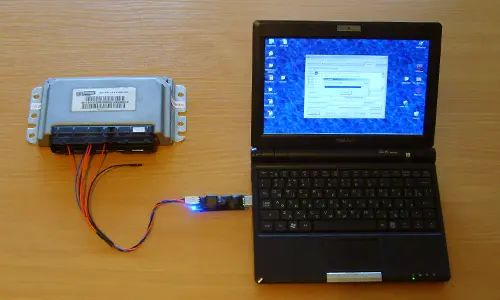

• Адаптер/Программатор: Для работы начального уровня часто используются популярные приборы вроде Kess v2 (работает по OBD-II) или Ktag (для работы со снятыми блоками на столе). Для работы с отечественными авто и популярными иномарками стандартом является комплекс CombiLoader или PCMFlash с адаптером Scanmatik 2 Pro.
• Стабильный источник питания: Процесс прошивки может занимать от 2 до 20 минут. В это время вентиляторы радиатора машины могут включиться на максимум, мгновенно просадив аккумулятор. Падение напряжения ниже 12V во время записи смертельно для ЭБУ. Поэтому к автомобилю обязательно подключают мощное зарядное устройство.
• Ноутбук: С надежной батареей и отключенными режимами «сна» и автоматического обновления Windows.

Программная часть (Софт)

• Программа-загрузчик: Софт, который идет в комплекте к вашему программатору (например, ПО PCMFlash). Он отвечает за "доставку" файла в память.
• Редакторы прошивок: Программы вроде ChipTuningPro (CTPro) служат для самостоятельного изменения карт.

Важное предупреждение для новичков: Не пытайтесь крутить карты калибровок самостоятельно без глубоких знаний теории ДВС. Лучше купить готовую, протестированную прошивку у проверенных разработчиков (калибровщиков) под конкретный идентификатор (софт) вашего ЭБУ.

5. Пошаговый алгоритм безопасной прошивки

Чтобы минимизировать риски, всегда придерживайтесь следующей последовательности действий:

• Полная диагностика: Никогда не прошивайте неисправный автомобиль. Если есть проблемы с датчиками, давлением топлива или турбиной, чип-тюнинг лишь усугубит проблему.
• Подготовка питания: Подключите зарядное устройство к АКБ автомобиля. Выключите в машине все потребители: магнитолу, климат-контроль, фары.
• Чтение и сохранение стока (Бэкап): Подключите программатор, выберите ваш тип ЭБУ и обязательно считайте заводскую прошивку (сток). Сохраните этот файл в нескольких местах. Если что-то пойдет не так, стоковая прошивка — ваш единственный шанс вернуть машину к жизни.
• Сравнение софтов: Убедитесь, что тюнинг-прошивка, которую вы приготовили, сделана именно на основе вашего софта (совпадают все символы в идентификаторах).
• Запись: Запустите процесс записи. Не трогайте мышь, кабели и двери автомобиля до окончания процедуры.
• Финал: После успешной записи выключите зажигание на 15–30 секунд (чтобы ЭБУ перезагрузился и адаптировал EEPROM), затем заведите мотор и проведите повторную компьютерную диагностику на предмет отсутствия ошибок.

Заключение

Самостоятельный чип-тюнинг — увлекательный, но ответственный процесс. Он требует от мастера системного подхода, базовых компьютерных знаний и усидчивости. Приобретя качественный загрузчик, потратив пару месяцев на изучение теории работы ЭБУ и профильных форумов, вы сможете не только улучшить динамику собственного автомобиля, но и проводить базовые процедуры по диагностике и программному обслуживанию машин своих знакомых.
