Чип-тюнінг своїми руками: детальний посібник із самостійної прошивки ЕБП

Безліч публікацій детально описують процедуру чип-тюнінгу, етапи підготовки та необхідне обладнання. Однак більшість цих матеріалів орієнтована на досвідчених майстрів і рясніє складним професійним сленгом. Якщо ви вперше зіткнулися з питанням, як прошити електронний блок управління (ЕБП) самостійно, цей детальний гайд допоможе вам розібратися в теорії, обладнанні та алгоритмі дій.

1. Навіщо прошивати автомобіль: цілі та приховані резерви

Сучасний автомобіль — це складний програмно-апаратний комплекс. Електронний блок управління (ЕБП, або ECU) безперервно контролює роботу двигуна, аналізуючи показання десятків датчиків. Однак заводські налаштування мотора практично завжди штучно занижені. Виробники свідомо йдуть на це з кількох причин:

• Екологічні стандарти: Підгонка параметрів під жорсткі рамки екологічних норм (EURO-5, EURO-6) змушує розробників збіднювати паливну суміш на певних обертах. Це призводить до провалів під час розгону і «задумливості» педалі газу.
• Маркетингова стратегія і податки: Часто один і той самий двигун випускається в різних потужнісних модифікаціях (наприклад, 150 к.с. і 180 к.с.) виключно за рахунок різного програмного забезпечення. Це дозволяє виробнику продавати «потужнішу» версію дорожче, а також вписувати базові моделі у вигідні податкові рамки окремих країн.
• Адаптація під найгірші умови: Заводи закладають величезний запас міцності на випадок, якщо власник буде заливати низькоякісне пальне або експлуатувати машину в екстремальному кліматі.

Самостійний чип-тюнінг дозволяє зняти ці обмеження і налаштувати конфігурацію під ваші конкретні потреби.

Основні плюси нової прошивки:

• Підвищення динаміки та потужності: Прибавка для атмосферних двигунів становить близько 5–10%, для турбованих — від 20% до 40% за рахунок зміни тиску наддуву.
• Усунення «затупу» педалі газу: Машина починає відгукуватися на натискання акселератора миттєво, без секундної затримки.
• Оптимізація витрати пального: Як не дивно, після якісного тюнінгу витрата в спокійних режимах їзди падає на 0.5–1.5 літра за рахунок оптимізації кута випередження запалювання і зміщення крутного моменту в зону нижчих обертів.
• Програмне відключення компонентів: Якщо вийшов з ладу каталізатор, фільтр сажі (DPF), клапан EGR або система AdBlue, їх можна фізично видалити, а в ЕБП програмно відключити опитування цих датчиків (переведення на норми EURO-2), позбавивши приладову панель від вічної помилки Check Engine.

2. Будова пам'яті контролера: FLASH та EEPROM

Щоб не перетворити ЕБП на непрацездатний шматок пластику і кремнію (на сленгу майстрів — «цеглину»), необхідно чітко розуміти, де і як зберігаються дані в блоці. У сучасних контролерах використовуються два основні типи енергонезалежної пам'яті.

FLASH-пам'ять (Пам'ять програм)

Це змінювана пам'ять, в якій знаходиться «операційна система» двигуна і калібрувальні таблиці. Саме з нею працює фахівець із чип-тюнінгу. У FLASH-пам'яті зашиті карти подачі пального, кути запалювання, лімітери обертів і наддуву.

У більшості відносно сучасних машин читання і запис FLASH здійснюються через діагностичний роз'єм OBD-II, розташований у салоні автомобіля. Передача даних йде по K-Line лінії або більш сучасній CAN-шині за допомогою спеціального приладу (завантажувача).

EEPROM (Електрично стирана перепрограмовувана пам'ять)

Цей тип пам'яті призначений для зберігання поточної інформації, що постійно змінюється, та конфігурації конкретного автомобіля. Обсяг EEPROM невеликий, але вона розрахована на мільйони циклів перезапису.

Що зберігається в EEPROM:

• Реєстраційні дані автомобіля (VIN-код);
• Дані про пробіг та мотогодини;
• Коди системних помилок (зберігаються для подальшої діагностики);
• Коди протиугінної системи (синхронізація з іммобілайзером та ключами).

Важливий нюанс: При простій зміні тюнінг-прошивки область EEPROM зазвичай не зачіпається. Однак, якщо ви міняєте ЕБП на вживаний блок з іншої машини («донор»), вам доведеться перезаписувати або «очищати» EEPROM, інакше іммобілайзер заблокує запуск двигуна, не розпізнавши «чужі» ключі.

3. Архітектура ПЗ і технологія перепрограмування

У сучасних ЕБП (наприклад, на процесорах сімейства Tricore, PowerPC або Renesas) зовнішні мікросхеми пам'яті поступилися місцем внутрішнім структурам самого процесора. Програмне забезпечення такого монолітного блока складається з трьох найважливіших рівнів:

• Бутлоадер (Bootloader): Програма-завантажувач найнижчого рівня. Вона відповідає за ініціалізацію процесора при вмиканні запалювання і керує процесом оновлення ПЗ. Якщо бутлоадер цілий, блок завжди можна відновити програмно.
• Основний софт: Базовий алгоритм, за яким ЕБП обробляє сигнали датчиків і розраховує команди для виконавчих механізмів.
• Калібрування: Величезні таблиці залежностей (тривимірні карти), що визначають, скільки саме пального впорснути і в якій мікросекунді підпалити суміш при конкретних обертах і навантаженні.

Структура прошивки ЕБП:

[ Бутлоадер (Завантажувач) ] -> [ Основний софт ] -> [ Калібрувальні таблиці ]

Тонкощі роботи з бутлоадером і софтом

При стандартній процедурі чип-тюнінгу завантажувач оновлює тільки софт і калібрування (або тільки калібрування), не чіпаючи заводський бутлоадер.

Якщо залити прошивку, що містить бутлоадер, який не збігається з версією процесора, блок заблокується. У таких ситуаціях відкалібрований файл спочатку відкривають у спеціальному редакторі (наприклад, ChipTuningPro або WinOLS), копіюють звідти змінені калібрування і переносять їх на базу вашої рідної, зчитаної з машини прошивки. Тільки після цього файл готовий до безпечної заливки.

У деяких завантажувачах (наприклад, CombiLoader) існує функція примусового оновлення бутлоадера, яка активується утриманням клавіші Shift під час натискання кнопки «Запис». Новачкам використовувати цей режим категорично не рекомендується.

Що робити, якщо ЕБП «заснув»?

Якщо під час запису обірвався зв'язок, розрядився акумулятор автомобіля або ноутбука, процес переривається, а FLASH-пам'ять залишається частково стертою. Блок перестає виходити на зв'язок по OBD-II.

Для порятунку такого ЕБП застосовується метод BSL (BootStrap Mode) або Bench Mode. Блок знімається з автомобіля, розкривається, і підключається безпосередньо до програматора на столі. Щоб змусити процесор примусово увійти в режим програмування в обхід пошкодженої FLASH, на платі тимчасово перепаюється (або замикається спеціальним щупом) певний резистор («бут-пін»). Після успішного запису резистор повертають у початковий стан, і блок знову готовий до роботи.

4. Необхідне обладнання та софт

Для самостійного старту вам знадобиться мінімальний апаратний і програмний комплекс. Не варто купувати копійчані китайські сканери на кшталт ELM327 — вони призначені тільки для читання помилок і не вміють прошивати блоки.

Апаратна частина (Залізо)

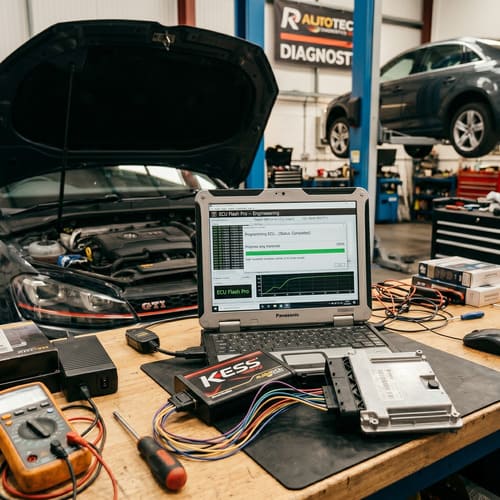

• Адаптер/Програматор: Для роботи початкового рівня часто використовуються популярні прилади на кшталт Kess v2 (працює по OBD-II) або Ktag (для роботи зі знятими блоками на столі). Для роботи з вітчизняними авто та популярними іномарками стандартом є комплекс CombiLoader або PCMFlash з адаптером Scanmatik 2 Pro.
• Стабільне джерело живлення: Процес прошивки може займати від 2 до 20 хвилин. У цей час вентилятори радіатора машини можуть увімкнутися на максимум, миттєво просадивши акумулятор. Падіння напруги нижче 12V під час запису смертельне для ЕБП. Тому до автомобіля обов'язково підключають потужний зарядний пристрій.
• Ноутбук: З надійною батареєю і відключеними режимами «сну» та автоматичного оновлення Windows.

Програмна частина (Софт)

• Програма-завантажувач: Софт, який йде в комплекті до вашого програматора (наприклад, ПЗ PCMFlash). Він відповідає за «доставку» файлу в пам'ять.
• Редактори прошивок: Програми на кшталт ChipTuningPro (CTPro) служать для самостійної зміни карт.

Важливе попередження для новачків: Не намагайтеся крутити карти калібрувань самостійно без глибоких знань теорії ДВЗ. Краще купити готову, протестовану прошивку у перевірених розробників (калібрувальників) під конкретний ідентифікатор (софт) вашого ЕБП.

5. Покроковий алгоритм безпечної прошивки

Щоб мінімізувати ризики, завжди дотримуйтеся наступної послідовності дій:

• Повна діагностика: Ніколи не прошивайте несправний автомобіль. Якщо є проблеми з датчиками, тиском пального або турбіною, чип-тюнінг лише посилить проблему.
• Підготовка живлення: Підключіть зарядний пристрій до АКБ автомобіля. Вимкніть в машині всі споживачі: магнітолу, клімат-контроль, фари.
• Читання і збереження стоку (Бекап): Підключіть програматор, виберіть ваш тип ЕБП і обов'язково зчитайте заводську прошивку (сток). Збережіть цей файл у кількох місцях. Якщо щось піде не так, стокова прошивка — ваш єдиний шанс повернути машину до життя.
• Порівняння софтів: Переконайтеся, що тюнінг-прошивка, яку ви приготували, зроблена саме на основі вашого софту (збігаються всі символи в ідентифікаторах).
• Запис: Запустіть процес запису. Не чіпайте мишу, кабелі та двері автомобіля до закінчення процедури.
• Фінал: Після успішного запису вимкніть запалювання на 15–30 секунд (щоб ЕБП перезавантажився і адаптував EEPROM), потім заведіть мотор і проведіть повторну комп'ютерну діагностику на предмет відсутності помилок.

Висновок

Самостійний чип-тюнінг — захопливий, але відповідальний процес. Він вимагає від майстра системного підходу, базових комп'ютерних знань і посидючості. Придбавши якісний завантажувач, витративши пару місяців на вивчення теорії роботи ЕБП і профільних форумів, ви зможете не тільки поліпшити динаміку власного автомобіля, але й проводити базові процедури з діагностики та програмного обслуговування машин своїх знайомих.
