Руководство по очистке форсунок инжектора: Теория, практика и технологические нюансы

Система впрыска топлива — это «сердце» современного автомобиля, а форсунки — его «клапаны», работающие с ювелирной точностью. В условиях, когда экологические нормы становятся жестче (Euro-6 и далее), а конструкции двигателей — сложнее, требования к чистоте топливной аппаратуры возрастают многократно. Понимание того, как и почему загрязняются форсунки, а также знание современных методов их реанимации, поможет автовладельцу избежать капитального ремонта двигателя, стоимость которого в десятки раз превышает цену профилактических процедур.

Глава 1. Анатомия и физиология топливной форсунки

Чтобы понять, почему микроскопический налет вызывает серьезные проблемы, нужно рассмотреть устройство форсунки не просто как детали, а как высокоточного исполнительного механизма. Это электромагнитный (или пьезоэлектрический) клапан, который за одну секунду может открываться и закрываться до 100 раз (в зависимости от оборотов двигателя и фаз впрыска).

Основные элементы конструкции и их уязвимости:

• Корпус и обмотка электромагнита: Создают магнитное поле. При межвитковом замыкании или перегреве сила магнитного поля падает, и игла открывается не полностью или с задержкой.
• Возвратная пружина: Отвечает за герметичное закрытие. Со временем металл «устает», что может привести к подтеканию топлива (капанию) после выключения двигателя.
• Запорная игла и седло: Прецизионная пара, обработанная с точностью до микрона. Любая царапина или частица лака здесь нарушает герметичность.
• Фильтр-сетка (входная): Удерживает мельчайшие частицы, которые прошли через основной топливный фильтр. Если она забита, давление внутри форсунки падает, нарушая качество распыла.
• Распылитель (сопло): Имеет одно или несколько отверстий. В современных моторах их диаметр может быть сопоставим с толщиной человеческого волоса.

Главная задача форсунки — не просто «налить» бензин, а гомогенизировать его, то есть превратить в мелкодисперсный туман. Чем меньше размер капель, тем больше суммарная площадь поверхности топлива, соприкасающаяся с кислородом. Это критически важно для скорости распространения фронта пламени. Плохо распыленное топливо горит медленно, догорая уже в выпускном коллекторе, что перегревает клапаны и губит каталитический нейтрализатор.

Глава 2. Природа загрязнений: Химия против механики

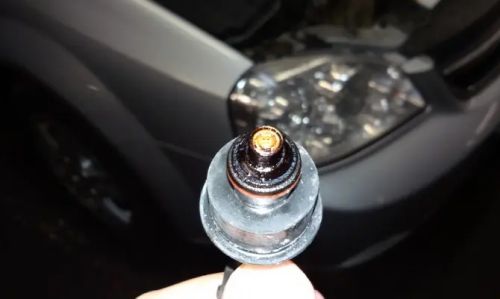

Основной враг инжектора — не «грязь» в баке в виде песка (ее задерживают фильтры), а сложные химические процессы, происходящие непосредственно внутри топливной рампы и на кончике форсунки.

1. Лаковые и смолистые отложения (Термохимический аспект)

Бензин — это не просто жидкость C8H18, а коктейль из сотен углеводородов, присадок и примесей. Самый опасный период для форсунки — первые 10–15 минут после остановки горячего двигателя. Циркуляция топлива прекращается, охлаждение набегающим воздухом отсутствует, а накопленное тепло от блока цилиндров продолжает нагревать форсунку.

• Легкие фракции бензина испаряются.
• Тяжелые смолы и присадки остаются на иглах и соплах.
• Под воздействием высокой температуры они полимеризуются, превращаясь в твердый «лак», который не растворяется свежим бензином при следующем запуске.

2. Углеродистый нагар (Кокс) в системах GDI/FSI

В двигателях с непосредственным впрыском форсунка «смотрит» прямо в камеру сгорания. Она подвергается воздействию экстремальных температур и давления. Если маслосъемные колпачки или кольца работают не идеально, микродозы масла попадают в камеру сгорания и «запекаются» на кончике форсунки. Образуется твердый «коралловидный» нарост, который физически перекрывает часть отверстий распылителя.

3. Механическая эрозия и кавитация

При работе на некачественном топливе, содержащем микрочастицы воды или абразива, возникает эффект гидроэрозии. Высокое давление «промывает» седло клапана, нарушая его геометрию. Очистка в данном случае уже не поможет — требуется только замена.

Глава 3. Симптоматика: Как автомобиль сообщает о беде

Процесс загрязнения идет медленно, и адаптивные системы электронного блока управления (ЭБУ) до последнего пытаются скрыть дефекты, увеличивая время впрыска (топливные коррекции). Однако наступает момент, когда возможности электроники исчерпаны.

Детальный разбор признаков:

• Неустойчивый холостой ход (Mis-fire): Из-за разной степени загрязненности форсунок цилиндры выдают разный крутящий момент. ЭБУ пытается выровнять обороты, что ощущается как «подтраивание» или вибрация по кузову.
• Провалы в переходных режимах: Когда вы нажимаете на газ, двигателю нужно мгновенное обогащение смеси. Тяжелая, закоксованная игла форсунки имеет большую инерцию и открывается медленнее. В результате — задержка реакции на педаль («тупняк»).
• Аномальный расход топлива: Плохо распыленное топливо (крупные капли) не успевает сгореть в цилиндре. Датчик кислорода (лямбда-зонд) фиксирует избыток свободного кислорода в выхлопе. ЭБУ ошибочно интерпретирует это как «бедную смесь» и еще больше увеличивает подачу топлива.
• Детонация и калильное зажигание: Нагар на форсунках может раскаляться докрасна, становясь источником неконтролируемого воспламенения смеси. Это убивает поршневую группу за несколько тысяч километров.
• Затрудненный «горячий» пуск: Если форсунки «текут» (не держат давление), то после остановки двигателя остаточное давление из рампы выливает бензин в цилиндры. При попытке завестись через 20–30 минут смесь оказывается слишком богатой, свечи «заливает», и мотор заводится только после долгой прокрутки стартером.

Глава 4. Технологии очистки: От профилактики до «реанимации»

Выбор метода зависит от стадии «запущенности» проблемы и типа системы впрыска.

Метод №1. Химическая промывка без демонтажа (In-Situ)

Это основной метод профессионального обслуживания. К автомобилю подключается специальная установка (пневматическая или электрическая), которая подает очищающую жидкость (сольвент) под рабочим давлением прямо в топливную рампу. Штатный бензонасос при этом отключается.

Трехфазный цикл очистки:

• Работа на ХХ (15–20 мин): Сольвент проходит через форсунки, растворяя мягкие отложения. В состав жидкости входят компоненты, которые эффективно разлагают лаки, но при этом безопасно сгорают.
• Режим «Отмачивания» (20 мин): Двигатель глушится. Жидкость остается внутри форсунок. Под воздействием остаточного тепла мотора происходит глубокое размягчение самых твердых слоев нагара.
• Финишная продувка (15 мин): Двигатель запускается снова. Мастер периодически повышает обороты. Все размягченные отложения вылетают в камеру сгорания и сгорают там вместе с сольвентом.

Преимущества: Очищаются не только форсунки, но и топливная рампа, регулятор давления, а также клапаны и камера сгорания. Ограничения: Метод не позволяет оценить «факел» распыла визуально. Если фильтр-сетка внутри форсунки забита металлической стружкой, химия бессильна.

Метод №2. Ультразвуковая чистка на стенде

Это «высшая лига» сервиса, необходимая при сильных загрязнениях или при покупке б/у форсунок. Форсунки демонтируются и помещаются в ультразвуковую ванну со специальным раствором.

Физика процесса (Кавитация): Ультразвуковой излучатель создает миллионы микроскопических пузырьков. При их схлопывании (имплозии) возникают микро-ударные волны, которые буквально «отгрызают» грязь от металла, даже в самых труднодоступных каналах.

Этапы на стенде:

• Проверка «ДО»: Замер производительности в мерных колбах. Сравнение производительности всех форсунок (баланс).
• Кавитационная очистка: Работа в ванне. Часто современные стенды имитируют работу форсунки во время чистки (открытие/закрытие), чтобы жидкость циркулировала внутри.
• Обратная промывка: Извлечение внутренних фильтров-сеточек и подача жидкости в обратном направлении для вымывания остатков грязи.
• Проверка «ПОСЛЕ»: Контрольный замер. Если разброс производительности между форсунками более 3%, чистку повторяют или форсунку бракуют.

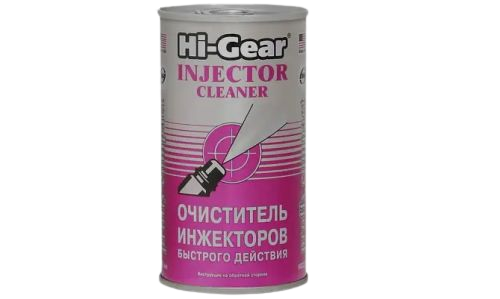

Метод №3. Присадки в топливный бак

Разделяются на «мягкие» (профилактические) и «направленного действия» (интенсивные). Как это работает: Молекулы присадки имеют «голову», которая цепляется за частицу загрязнения, и «хвост», который растворяется в бензине. Таким образом, слой за слоем грязь уносится потоком топлива.

Важное предостережение: Если вы никогда не чистили систему и залили сильную присадку в старую машину, она может поднять всю грязь со дна бака и стенок топливных трубок. Этот «шлам» мгновенно забьет форсунки окончательно. Присадки — это средство для поддержания чистоты, а не для лечения застарелых болезней.

Глава 5. Специфика систем непосредственного впрыска (GDI, TSI, SkyActiv)

Владельцы современных турбомоторов находятся в зоне повышенного риска. Форсунки здесь работают в условиях, близких к дизельным.

• Рабочее давление: Если в обычном инжекторе оно составляет 3–4 бар, то в GDI — до 350 бар. Малейшая негерметичность клапана форсунки на таком давлении превращается в «резак», который может прожечь поршень.
• Геометрия факела: В таких моторах крайне важна форма распыла, так как она участвует в послойном смесеобразовании. Если из-за нагара факел отклонится на 2–3 градуса, топливо попадет на стенку цилиндра. Это приведет к смыву масляной пленки и появлению задиров.
• Очистка клапанов: Поскольку топливо в GDI не омывает впускные клапаны (впрыск идет сразу в цилиндр), на клапанах нарастает «шуба» из нагара от системы вентиляции картера. Поэтому для таких моторов рекомендуется комбинированная чистка: форсунки — химией, впуск — механически или специальными пенами.

Глава 6. Пьезофорсунки: Особенности и риски

Пьезоэлектрические форсунки (часто встречаются на дизелях и некоторых премиальных бензиновых моторах) — это самые быстрые и точные устройства. Вместо электромагнита там используется кристалл, который расширяется под током.

Внимание: Ультразвуковая чистка для многих типов пьезофорсунок смертельна. Ультразвук может вызвать микротрещины в хрупком кристалле пьезоэлемента. Для них допустима только химическая промывка под давлением или специальная стендовая чистка с мягкими режимами.

Глава 7. Расходные материалы и сопутствующие работы

Процесс очистки форсунок — это не только «химия». Существует ряд регламентных работ, о которых часто забывают:

• Замена уплотнительных колец: Резиновые кольца (верхнее и нижнее) при демонтаже форсунки должны меняться обязательно. Старая резина «дубеет» и принимает форму посадочного места. Повторная установка старых колец — это риск подсоса воздуха или, что хуже, утечки бензина и пожара.
• Замена микрофильтров: Внутри каждой форсунки стоит нейлоновый фильтр. При профессиональной чистке на стенде их извлекают спецсъемником и запрессовывают новые.
• Проверка давления в рампе: Бессмысленно чистить форсунки, если ваш бензонасос не выдает нужного давления.

Глава 8. Экономический расчет и целесообразность

Стоит ли игра свеч? Давайте посчитаем.

• Новая форсунка: Для среднего автомобиля C-класса одна оригинальная форсунка стоит от 8 000 до 15 000 рублей. Комплект — 32 000–60 000 рублей. Для систем GDI цены могут быть в 2 раза выше.
• Комплексная чистка: Промывка на стенде с заменой расходников обойдется в 5 000–10 000 рублей за весь комплект.
• Окупаемость: Восстановление факела распыла снижает расход топлива в среднем на 5–10%. При текущих ценах на бензин процедура окупается через 10 000–15 000 км пробега только за счет экономии топлива, не считая ресурса двигателя.

Глава 9. Мифы и народные заблуждения

• «Чистка растворяет тефлоновое покрытие». В некоторых форсунках иглы имеют покрытие для снижения трения. Агрессивный ультразвук в теории может его повредить, но современные жидкости для ванн («мягкая кавитация») разработаны с учетом этого фактора.
• «После промывки надо менять свечи». Раньше это было правилом, так как старые составы сольвентов содержали много серы и свинца, убивающих свечи. Современные составы (класса Liqui Moly Injection Reiniger или Wynn’s) безопасны для свечей и катализаторов. Тем не менее, лучше совмещать чистку с плановым ТО.
• «Ацетон в бак — дешево и сердито». Ацетон — мощный растворитель, но он очень агрессивен к резиновым уплотнениям и пластику топливного насоса. Кроме того, он повышает октановое число, но не обладает смазывающими свойствами, что может привести к износу ТНВД в системах с прямым впрыском.

Резюме: Стратегия долголетия для вашего авто

Чтобы топливная система не доставляла хлопот, придерживайтесь следующего графика:

• Каждые 5 000–7 000 км: Профилактическая присадка в бак от проверенного бренда. Это удалит свежие слои лака, пока они не превратились в камень.
• Каждые 30 000 км: Профессиональная химическая промывка без снятия (на стенде-колбе). Это очистит клапаны и камеру сгорания.
• Каждые 100 000 км: Демонтаж форсунок, проверка на стенде, замена внутренних сеточек и уплотнителей. Это позволит выявить форсунки с механическим износом, которые пора менять.

Заключение: Форсунки — это не вечные детали, но их ресурс можно продлить до 250 000–300 000 км при правильном уходе. Чистый инжектор — это не только экономия денег, но и удовольствие от вождения, когда машина откликается на педаль газа так, будто она только что выехала из автосалона.
