Посібник з очищення форсунок інжектора: Теорія, практика та технологічні нюанси

Система впорскування палива — це «серце» сучасного автомобіля, а форсунки — його «клапани», що працюють з ювелірною точністю. В умовах, коли екологічні норми стають жорсткішими (Euro-6 і далі), а конструкції двигунів — складнішими, вимоги до чистоти паливної апаратури зростають багаторазово. Розуміння того, як і чому забруднюються форсунки, а також знання сучасних методів їх реанімації, допоможе автовласнику уникнути капітального ремонту двигуна, вартість якого в десятки разів перевищує ціну профілактичних процедур.

Глава 1. Анатомія та фізіологія паливної форсунки

Щоб зрозуміти, чому мікроскопічний наліт викликає серйозні проблеми, потрібно розглянути будову форсунки не просто як деталі, а як високоточного виконавчого механізму. Це електромагнітний (або п'єзоелектричний) клапан, який за одну секунду може відкриватися і закриватися до 100 разів (залежно від обертів двигуна та фаз впорскування).

Основні елементи конструкції та їх вразливості:

• Корпус і обмотка електромагніту: Створюють магнітне поле. При міжвитковому замиканні або перегріві сила магнітного поля падає, і голка відкривається не повністю або з затримкою.
• Поворотна пружина: Відповідає за герметичне закриття. З часом метал «втомлюється», що може призвести до підтікання палива (капання) після вимкнення двигуна.
• Запірна голка та сідло: Прецизійна пара, оброблена з точністю до мікрона. Будь-яка подряпина або частинка лаку тут порушує герметичність.
• Фільтр-сітка (вхідна): Утримує найдрібніші частинки, які пройшли крізь основний паливний фільтр. Якщо вона забита, тиск всередині форсунки падає, порушуючи якість розпилу.
• Розпилювач (сопло): Має один або кілька отворів. У сучасних моторах їхній діаметр може бути порівнянний з товщиною людської волосини.

Головне завдання форсунки — не просто «налити» бензин, а гомогенізувати його, тобто перетворити на дрібнодисперсний туман. Чим менший розмір крапель, тим більша сумарна площа поверхні палива, що контактує з киснем. Це критично важливо для швидкості поширення фронту полум'я. Погано розпилене паливо горить повільно, догоряючи вже у випускному колекторі, що перегріває клапани та нищить каталітичний нейтралізатор.

Глава 2. Природа забруднень: Хімія проти механіки

Основним ворогом інжектора є не «бруд» у баку у вигляді піску (його затримують фільтри), а складні хімічні процеси, що відбуваються безпосередньо всередині паливної рампи та на кінчику форсунки.

1. Лакові та смолисті відкладення (Термохімічний аспект)

Бензин — це не просто рідина C8H18, а коктейль із сотень вуглеводнів, присадок і домішок. Найнебезпечніший період для форсунки — перші 10–15 хвилин після зупинки гарячого двигуна. Циркуляція палива припиняється, охолодження зустрічним повітрям відсутнє, а накопичене тепло від блоку циліндрів продовжує нагрівати форсунку.

• Легкі фракції бензину випаровуються.
• Важкі смоли та присадки залишаються на голках і соплах.
• Під впливом високої температури вони полімеризуються, перетворюючись на твердий «лак», який не розчиняється свіжим бензином при наступному запуску.

2. Вуглецевий нагар (Кокс) у системах GDI/FSI

У двигунах із безпосереднім впорскуванням форсунка «дивиться» прямо в камеру згоряння. Вона піддається впливу екстремальних температур і тиску. Якщо маслознімні ковпачки або кільця працюють не ідеально, мікродози оливи потрапляють у камеру згоряння і «запікаються» на кінчику форсунки. Утворюється твердий «коралоподібний» наріст, який фізично перекриває частину отворів розпилювача.

3. Механічна ерозія та кавітація

При роботі на неякісному паливі, що містить мікрочастинки води або абразиву, виникає ефект гідроерозії. Високий тиск «промиває» сідло клапана, порушуючи його геометрію. Очищення в цьому випадку вже не допоможе — потрібна тільки заміна.

Глава 3. Симптоматика: Як автомобіль повідомляє про біду

Процес забруднення йде повільно, і адаптивні системи електронного блоку керування (ЕБК) до останнього намагаються приховати дефекти, збільшуючи час впорскування (паливні корекції). Однак настає момент, коли можливості електроніки вичерпані.

Детальний розбір ознак:

• Нестійкий холостий хід (Mis-fire): Через різний ступінь забрудненості форсунок циліндри видають різний крутний момент. ЕБК намагається вирівняти оберти, що відчувається як «підтроювання» або вібрація по кузову.
• Провали в перехідних режимах: Коли ви натискаєте на газ, двигуну потрібне миттєве збагачення суміші. Важка, закоксована голка форсунки має велику інерцію і відкривається повільніше. У результаті — затримка реакції на педаль («тупняк»).
• Аномальна витрата палива: Погано розпилене паливо (великі краплі) не встигає згоріти в циліндрі. Датчик кисню (лямбда-зонд) фіксує надлишок вільного кисню у вихлопі. ЕБК помилково інтерпретує це як «бідну суміш» і ще більше збільшує подачу палива.
• Детонація та гартівне запалювання: Нагар на форсунках може розжарюватися дочервона, стаючи джерелом неконтрольованого займання суміші. Це вбиває поршневу групу за кілька тисяч кілометрів.
• Ускладнений «гарячий» пуск: Якщо форсунки «течуть» (не тримають тиск), то після зупинки двигуна залишковий тиск із рампи виливає бензин у циліндри. При спробі завестися через 20–30 хвилин суміш виявляється занадто багатою, свічки «заливає», і мотор заводиться тільки після довгої прокрутки стартером.

Глава 4. Технології очищення: Від профілактики до «реанімації»

Вибір методу залежить від стадії «запущеності» проблеми та типу системи впорскування.

Метод №1. Хімічна промивка без демонтажу (In-Situ)

Це основний метод професійного обслуговування. До автомобіля підключається спеціальна установка (пневматична або електрична), яка подає очищувальну рідину (сольвент) під робочим тиском прямо в паливну рампу. Штатний бензонасос при цьому відключається.

Трифазний цикл очищення:

• Робота на ХХ (15–20 хв): Сольвент проходить крізь форсунки, розчиняючи м'які відкладення. До складу рідини входять компоненти, які ефективно розкладають лаки, але при цьому безпечно згоряють.
• Режим «Відмочування» (20 хв): Двигун глушиться. Рідина залишається всередині форсунок. Під впливом залишкового тепла мотора відбувається глибоке розм'якшення найтвердіших шарів нагару.
• Фінішна продувка (15 хв): Двигун запускається знову. Майстер періодично підвищує оберти. Усі розм'якшені відкладення вилітають у камеру згоряння і згоряють там разом із сольвентом.

Переваги: Очищаються не тільки форсунки, а й паливна рампа, регулятор тиску, а також клапани та камера згоряння. Обмеження: Метод не дозволяє оцінити «факел» розпилу візуально. Якщо фільтр-сітка всередині форсунки забита металевою стружкою, хімія безсила.

Метод №2. Ультразвукова чистка на стенді

Це «вища ліга» сервісу, необхідна при сильних забрудненнях або при купівлі вживаних форсунок. Форсунки демонтуються і поміщаються в ультразвукову ванну зі спеціальним розчином.

Фізика процесу (Кавітація): Ультразвуковий випромінювач створює мільйони мікроскопічних бульбашок. При їхньому схлопуванні (імплозії) виникають мікро-ударні хвилі, які буквально «відгризають» бруд від металу, навіть у найбільш важкодоступних каналах.

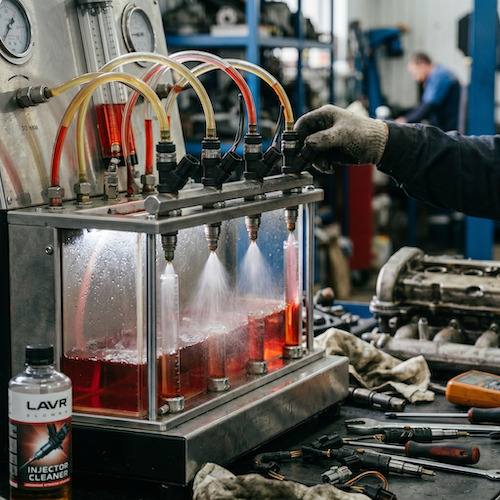

Етапи на стенді:

• Перевірка «ДО»: Замір продуктивності в мірних колбах. Порівняння продуктивності всіх форсунок (баланс).
• Кавітаційна очистка: Робота у ванні. Часто сучасні стенди імітують роботу форсунки під час чищення (відкриття/закриття), щоб рідина циркулювала всередині.
• Зворотна промивка: Вилучення внутрішніх фільтрів-сіточок і подача рідини у зворотному напрямку для вимивання залишків бруду.
• Перевірка «ПІСЛЯ»: Контрольний замір. Якщо розкид продуктивності між форсунками понад 3%, чистку повторюють або форсунку бракують.

Метод №3. Присадки в паливний бак

Поділяються на «м'які» (профілактичні) та «спрямованої дії» (інтенсивні). Як це працює: Молекули присадки мають «голову», яка чіпляється за частинку забруднення, і «хвіст», який розчиняється в бензині. Таким чином, шар за шаром бруд виноситься потоком палива.

Важливе застереження: Якщо ви ніколи не чистили систему і залили сильну присадку в стару машину, вона може підняти весь бруд із дна бака та стінок паливних трубок. Цей «шлам» миттєво заб'є форсунки остаточно. Присадки — це засіб для підтримки чистоти, а не для лікування задавнених хвороб.

Глава 5. Специфіка систем безпосереднього впорскування (GDI, TSI, SkyActiv)

Власники сучасних турбомоторів перебувають у зоні підвищеного ризику. Форсунки тут працюють в умовах, близьких до дизельних.

• Робочий тиск: Якщо у звичайному інжекторі він становить 3–4 бар, то в GDI — до 350 бар. Найменша негерметичність клапана форсунки на такому тиску перетворюється на «різак», який може пропалити поршень.
• Геометрія факела: У таких моторах вкрай важлива форма розпилу, оскільки вона бере участь у пошаровому сумішоутворенні. Якщо через нагар факел відхилиться на 2–3 градуси, паливо потрапить на стінку циліндра. Це призведе до змивання масляної плівки та появи задирів.
• Очищення клапанів: Оскільки паливо в GDI не омиває впускні клапани (впорскування йде відразу в циліндр), на клапанах наростає «шуба» з нагару від системи вентиляції картера. Тому для таких моторів рекомендується комбінована чистка: форсунки — хімією, впуск — механічно або спеціальними пінами.

Глава 6. П'єзофорсунки: Особливості та ризики

П'єзоелектричні форсунки (часто зустрічаються на дизелях і деяких преміальних бензинових моторах) — це найшвидші та найточніші пристрої. Замість електромагніту там використовується кристал, який розширюється під дією струму.

Увага: Ультразвукова чистка для багатьох типів п'єзофорсунок є смертельною. Ультразвук може викликати мікротріщини в крихкому кристалі п'єзоелемента. Для них припустима тільки хімічна промивка під тиском або спеціальна стендова чистка з м'якими режимами.

Глава 7. Витратні матеріали та супутні роботи

Процес очищення форсунок — це не тільки «хімія». Існує ряд регламентних робіт, про які часто забувають:

• Заміна ущільнювальних кілець: Гумові кільця (верхнє і нижнє) при демонтажі форсунки повинні змінюватися обов'язково. Стара гума стає твердою і набуває форми посадкового місця. Повторне встановлення старих кілець — це ризик підсмоктування повітря або, що гірше, витоку бензину і пожежі.
• Заміна мікрофільтрів: Всередині кожної форсунки стоїть нейлоновий фільтр. При професійній чистці на стенді їх виймають спецзнімачем і запресовують нові.
• Перевірка тиску в рампі: Безглуздо чистити форсунки, якщо ваш бензонасос не видає потрібного тиску.

Глава 8. Економічний розрахунок та доцільність

Чи варта гра свічок? Давайте порахуємо.

• Нова форсунка: Для середнього автомобіля C-класу одна оригінальна форсунка коштує від 8 000 до 15 000 рублів (відповідно в еквіваленті вашої валюти). Комплект — значна сума. Для систем GDI ціни можуть бути у 2 рази вищими.
• Комплексна чистка: Промивка на стенді із заміною витратних матеріалів обійдеться в рази дешевше за весь комплект.
• Окупність: Відновлення факела розпилу знижує витрату палива в середньому на 5–10%. При поточних цінах на бензин процедура окупається через 10 000–15 000 км пробігу тільки за рахунок економії палива, не рахуючи ресурсу двигуна.

Глава 9. Міфи та народні помилки

• «Чистка розчиняє тефлонове покриття». У деяких форсунках голки мають покриття для зниження тертя. Агресивний ультразвук в теорії може його пошкодити, але сучасні рідини для ванн («м'яка кавітація») розроблені з урахуванням цього фактора.
• «Після промивання треба міняти свічки». Раніше це було правилом, оскільки старі склади сольвентів містили багато сірки та свинцю, що вбивали свічки. Сучасні склади (класу Liqui Moly Injection Reiniger або Wynn’s) безпечні для свічок і каталізаторів. Тим не менш, краще поєднувати чистку з плановим ТО.
• «Ацетон у бак — дешево і сердито». Ацетон — потужний розчинник, але він дуже агресивний до гумових ущільнювачів і пластику паливного насоса. Крім того, він підвищує октанове число, але не має змащувальних властивостей, що може призвести до зносу ТНВД у системах з прямим впорскуванням.

Резюме: Стратегія довголіття для вашого авто

Щоб паливна система не завдавала клопоту, дотримуйтеся наступного графіка:

• Кожні 5 000–7 000 км: Профілактична присадка в бак від перевіреного бренду. Це видалить свіжі шари лаку, поки вони не перетворилися на камінь.
• Кожні 30 000 км: Професійна хімічна промивка без зняття (на стенді-колбі). Це очистить клапани та камеру згоряння.
• Кожні 100 000 км: Демонтаж форсунок, перевірка на стенді, заміна внутрішніх сіточок і ущільнювачів. Це дозволить виявити форсунки з механічним зносом, які пора міняти.

Висновок: Форсунки — це не вічні деталі, але їхній ресурс можна продовжити до 250 000–300 000 км при правильному догляді. Чистий інжектор — це не тільки економія грошей, а й задоволення від водіння, коли машина відгукується на педаль газу так, ніби вона щойно виїхала з автосалону.
