Современный двигатель внутреннего сгорания (ДВС) уже давно перестал быть чисто механическим устройством. Сегодня это сложный симбиоз термодинамики и вычислительной техники. Электронный Блок Управления (ЭБУ) выполняет роль «мозга», принимая решения со скоростью тысячи операций в секунду. Прошивка — это его сознание, определяющее характер, мощь и долголетие вашего автомобиля.

1. Что представляет собой прошивка ЭБУ двигателя

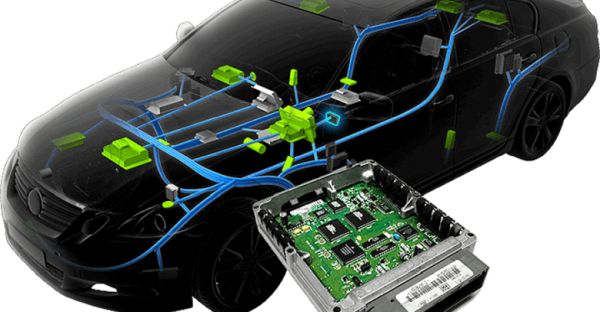

Электронный блок управления (ECU — Engine Control Unit) — это специализированный бортовой компьютер, оснащенный микропроцессором (часто архитектуры TriCore, PowerPC или Renesas), оперативной (RAM) и постоянной (Flash) памятью. Прошивка — это бинарный файл, содержащий исполняемый программный код и структурированные массивы данных (карты калибровок).

С технической точки зрения прошивка делится на несколько функциональных зон:

• Область загрузчика (Bootloader): Критически важный сектор, отвечающий за инициализацию железа и возможность обновления ПО. Повреждение этой области делает невозможным запуск процессора.
• Операционная система реального времени: Управляет прерываниями и обеспечивает синхронизацию впрыска с положением коленчатого вала.
• Калибровочные таблицы (Maps): Именно здесь хранятся значения, которыми манипулируют тюнеры. Карты могут быть двухмерными (зависимость одного параметра от другого) и трехмерными (например, время впрыска в зависимости от оборотов и давления во впуске).

Основные причины, по которым производители намеренно снижают отдачу моторов:

1. Экологические стандарты (Euro 5/6, WLTP): Программа намеренно ограничивает крутящий момент на низких оборотах, чтобы снизить выбросы азотистых соединений.
2. Маркетинговая сегментация: Выпуск дефорсированных версий одного и того же мотора для разных ценовых категорий.
3. Налоговое законодательство: Подгонка мощности под выгодные налоговые ставки (например, ограничение в 149 л.с. или 249 л.с.).

2. Что корректируется в результате прошивки ЭБУ

В процессе грамотного чип-тюнинга специалист не просто увеличивает «подачу топлива», а проводит комплексную перенастройку всех систем жизнеобеспечения двигателя.

Угол опережения зажигания (Spark Advance)

Это время, за которое подается искра до достижения поршнем верхней мертвой точки (ВМТ). Оптимизация УОЗ позволяет горючей смеси сгорать более полно в нужный момент времени, создавая максимальное давление на поршень именно тогда, когда он начинает движение вниз. Это дает прямой прирост КПД и отзывчивости педали газа.

Время впрыска и давление в топливной рампе

Изменяя длительность открытия форсунок, тюнер корректирует состав смеси (AFR — Air-Fuel Ratio). В режиме максимальной нагрузки смесь делается чуть богаче, что позволяет достичь пиковой мощности и одновременно охладить камеру сгорания, предотвращая детонацию.

Давление наддува (Turbo Boost)

На турбированных моторах это главный инструмент повышения мощности. Прошивка изменяет алгоритм управления актуатором турбины. Подняв давление на 0.2–0.5 бар, мы подаем в цилиндры гораздо больше кислорода, что в связке с топливом дает колоссальный прирост крутящего момента.

Лимиты и ограничения (Limiters)

В коде прошивки зашиты десятки «лимитеров»: ограничитель максимальной скорости, ограничитель оборотов (отсечка), лимиты крутящего момента по передачам (для защиты АКПП). Прошивка позволяет сместить эти рамки, раскрывая полный потенциал железа.

Программное отключение периферии

Нередко прошивка используется для решения проблем с эко-системами. Если катализатор забился или клапан EGR вышел из строя, их можно отключить программно. ЭБУ перестанет опрашивать эти датчики, и двигатель вернется к штатной работе без «чека» на приборной панели.

3. Как проходит установка прошивки: пошаговая инструкция

Установка прошивки — это не просто копирование файла. Это строгий технологический процесс, состоящий из пяти ключевых этапов.

Этап 1: Входная диагностика

Прежде чем подключать программатор, мастер обязан убедиться в исправности мотора.

• Чтение кодов неисправностей (DTC).
• Проверка топливных коррекций (STFT/LTFT).
• Анализ состояния турбины и системы зажигания.

Этап 2: Выбор метода подключения

Современное оборудование позволяет работать с блоком тремя способами:

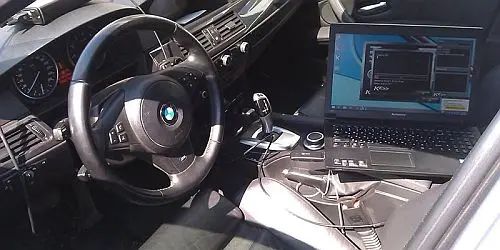

1. Через диагностический разъем OBD-II: Самый быстрый и безопасный путь. Данные считываются и записываются через штатный порт автомобиля.
2. Bench Mode (Работа на столе): Блок снимается с авто, но не вскрывается. Программатор подключается напрямую к пинам разъема ЭБУ. Это дает полный доступ к памяти без следов вмешательства.

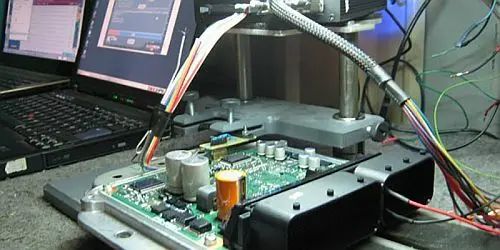

3. Boot Mode / BDM: Требует вскрытия металлического корпуса блока и подключения к диагностическим площадкам на плате с помощью игольчатого стола или пайки. Применяется для блоков со сложной защитой.

Этап 3: Чтение «стока» и калибровка

Оригинальный файл (сток) считывается и сохраняется в архиве. Затем профессиональный калибровщик (или тюнинг-ателье) вносит изменения в карты. Важным моментом является пересчет контрольных сумм (Checksum) — математического хеша, который подтверждает целостность файла.

Этап 4: Запись модифицированной программы

Этот этап критичен. В момент записи секторов памяти Flash-памяти процессор крайне уязвим.

Этап 5: Адаптация и финальные тесты

После записи производится сброс адаптационных значений. Затем — тестовый заезд со снятием логов в динамике. Мастер следит за тем, чтобы детонация отсутствовала, а смесь соответствовала заданным параметрам.

4. Почему не следует выполнять прошивку ЭБУ самостоятельно

Многим кажется, что покупка дешевого адаптера за пару тысяч рублей превращает их в профессиональных тюнеров. Это заблуждение стоит многим владельцам очень дорого.

Отсутствие контроля параметров

Самостоятельный тюнер часто берет прошивку из сомнительных источников в интернете (так называемые «складчины»). Вы не знаете, кто и какие лимиты там подвинул. Слишком раннее зажигание или задранное давление наддува без контроля температуры выхлопа (EGT) приведет к прогару поршней за одну поездку по трассе.

Механические поломки трансмиссии

Двигатель работает в паре с коробкой передач (АКПП/DSG). Если резко увеличить крутящий момент двигателя и не настроить давление прижатия фрикционов в коробке, она начнет буксовать и сгорит за несколько тысяч километров.

Гарантийные обязательства и диагностика

Профессионалы знают, как сделать прошивку «невидимой» для дилерского оборудования, подменяя идентификаторы и не увеличивая счетчик прошивок. Самостоятельное вмешательство дилер увидит мгновенно, что повлечет немедленное снятие с гарантии всех узлов и агрегатов.

Заключение и рекомендации

Прошивка ЭБУ — это самый эффективный способ изменить характер автомобиля, не меняя его конструкцию. Однако это процедура сродни хирургическому вмешательству. Чтобы ваш автомобиль радовал вас мощностью и надежностью, следуйте трем правилам:

• Используйте только проверенное ПО от авторитетных калибровщиков.
• Всегда делайте полную диагностику перед тюнингом.
• Доверяйте работу профессионалам с оригинальным оборудованием и опытом работы именно с вашей маркой авто.

Помните, что после чип-тюнинга автомобиль требует более качественного топлива (минимум АИ-95/98/100) и сокращения интервалов замены масла до 7-8 тысяч километров.
