Сучасний двигун внутрішнього згоряння (ДВЗ) уже давно перестав бути суто механічним пристроєм. Сьогодні це складний симбіоз термодинаміки та обчислювальної техніки. Електронний Блок Керування (ЕБК) виконує роль «мозку», приймаючи рішення зі швидкістю тисячі операцій на секунду. Прошивка — це його свідомість, що визначає характер, потужність та довголіття вашого автомобіля.

1. Що таке прошивка ЕБК двигуна

Електронний блок керування (ECU — Engine Control Unit) — це спеціалізований бортовий комп'ютер, оснащений мікропроцесором (часто архітектури TriCore, PowerPC або Renesas), оперативною (RAM) та постійною (Flash) пам'яттю. Прошивка — це бінарний файл, що містить виконуваний програмний код та структуровані масиви даних (карти калібрувань).

З технічної точки зору прошивка ділиться на кілька функціональних зон:

• Область завантажувача (Bootloader): Критично важливий сектор, що відповідає за ініціалізацію заліза та можливість оновлення ПЗ. Пошкодження цієї області робить неможливим запуск процесора.
• Операційна система реального часу: Керує перериваннями та забезпечує синхронізацію впорскування з положенням колінчастого вала.
• Калібрувальні таблиці (Maps): Саме тут зберігаються значення, якими маніпулюють тюнери. Карти можуть бути двовимірними (залежність одного параметра від іншого) та тривимірними (наприклад, час впорскування залежно від обертів та тиску у впуску).

Основні причини, через які виробники навмисно знижують віддачу моторів:

1. Екологічні стандарти (Euro 5/6, WLTP): Програма навмисно обмежує крутний момент на низьких обертах, щоб знизити викиди азотистих сполук.
2. Маркетингова сегментація: Випуск дефорсованих версій одного й того самого мотора для різних цінових категорій.
3. Податкове законодавство: Підгонка потужності під вигідні податкові ставки.

2. Що коригується в результаті прошивки ЕБК

У процесі грамотного чип-тюнінгу фахівець не просто збільшує «подачу палива», а проводить комплексну переналаштування всіх систем життєзабезпечення двигуна.

Кут випередження запалювання (Spark Advance)

Це час, за який подається іскра до досягнення поршнем верхньої мертвої точки (ВМТ). Оптимізація КВЗ дозволяє горючій суміші згоряти більш повно в потрібний момент часу, створюючи максимальний тиск на поршень саме тоді, коли він починає рух вниз. Це дає прямий приріст ККД та чуйності педалі газу.

Час впорскування та тиск у паливній рампі

Змінюючи тривалість відкриття форсунок, тюнер коригує склад суміші (AFR — Air-Fuel Ratio). У режимі максимального навантаження суміш робиться трохи багатшою, що дозволяє досягти пікової потужності та одночасно охолодити камеру згоряння, запобігаючи детонації.

Тиск наддуву (Turbo Boost)

На турбованих моторах це головний інструмент підвищення потужності. Прошивка змінює алгоритм керування актуатором турбіни. Піднявши тиск на 0.2–0.5 бар, ми подаємо в циліндри набагато більше кисню, що у зв'язці з паливом дає колосальний приріст крутного моменту.

Ліміти та обмеження (Limiters)

У коді прошивки зашиті десятки «лімітерів»: обмежувач максимальної швидкості, обмежувач обертів (відсічка), ліміти крутного моменту за передачами (для захисту АКПП). Прошивка дозволяє змістити ці рамки, розкриваючи повний потенціал заліза.

Програмне відключення периферії

Нерідко прошивка використовується для вирішення проблем з еко-системами. Якщо каталізатор забився або клапан EGR вийшов з ладу, їх можна відключити програмно. ЕБК перестане опитувати ці датчики, і двигун повернеться до штатної роботи без «чека» на приладовій панелі.

3. Як проходить встановлення прошивки: покрокова інструкція

Встановлення прошивки — це не просто копіювання файлу. Це суворий технологічний процес, що складається з п'яти ключових етапів.

Етап 1: Вхідна діагностика

Перш ніж підключати програматор, майстер зобов'язаний переконатися у справності мотора.

• Читання кодів несправностей (DTC).
• Перевірка паливних корекцій (STFT/LTFT).
• Аналіз стану турбіни та системи запалювання.

Етап 2: Вибір методу підключення

Сучасне обладнання дозволяє працювати з блоком трьома способами:

1. Через діагностичний роз'єм OBD-II: Найшвидший і найбезпечніший шлях. Дані зчитуються та записуються через штатний порт автомобіля.
2. Bench Mode (Робота на столі): Блок знімається з авто, але не розкривається. Програматор підключається безпосередньо до пінів роз'єму ЕБК. Це дає повний доступ до пам'яті без слідів втручання.
3. Boot Mode / BDM: Вимагає розкриття металевого корпусу блоку та підключення до діагностичних майданчиків на платі за допомогою голчастого столу або пайки. Застосовується для блоків зі складним захистом.

Етап 3: Читання «стоку» та калібрування

Оригінальний файл (сток) зчитується та зберігається в архіві. Потім професійний калібрувальник (або тюнінг-ательє) вносить зміни в карти. Важливим моментом є перерахунок контрольних сум (Checksum) — математичного хешу, який підтверджує цілісність файлу.

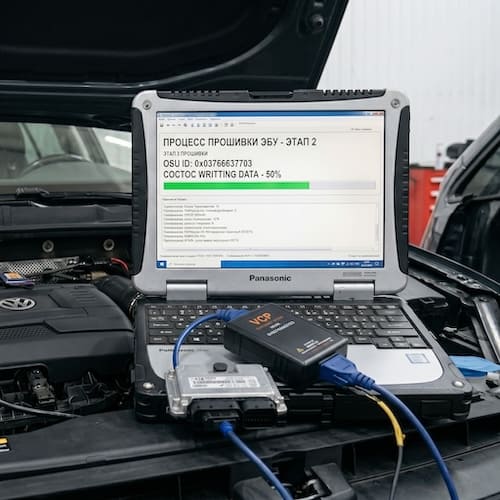

Етап 4: Запис модифікованої програми

Цей етап є критичним. У момент запису секторів Flash-пам'яті процесор вкрай уразливий.

Етап 5: Адаптація та фінальні тести

Після запису проводиться скидання адаптаційних значень. Потім — тестовий заїзд зі зняттям логів у динаміці. Майстер стежить за тим, щоб детонація була відсутня, а суміш відповідала заданим параметрам.

4. Чому не слід виконувати прошивку ЕБК самостійно

Багатьом здається, що купівля дешевого адаптера за пару тисяч гривень перетворює їх на професійних тюнерів. Ця помилка коштує багатьом власникам дуже дорого.

Відсутність контролю параметрів

Самостійний тюнер часто бере прошивку із сумнівних джерел в інтернеті (так звані «складчини»). Ви не знаєте, хто і які ліміти там посунув. Занадто раннє запалювання або завищений тиск наддуву без контролю температури вихлопу (EGT) призведе до прогару поршнів за одну поїздку по трасі.

Механічні поломки трансмісії

Двигун працює в парі з коробкою передач (АКПП/DSG). Якщо різко збільшити крутний момент двигуна і не налаштувати тиск притискання фрикціонів у коробці, вона почне буксувати і згорить за кілька тисяч кілометрів.

Гарантійні зобов'язання та діагностика

Професіонали знають, як зробити прошивку «невидимою» для дилерського обладнання, підміняючи ідентифікатори та не збільшуючи лічильник прошивок. Самостійне втручання дилер побачить миттєво, що призведе до негайного зняття з гарантії всіх вузлів та агрегатів.

Висновок та рекомендації

Прошивка ЕБК — це найефективніший спосіб змінити характер автомобіля, не змінюючи його конструкцію. Однак ця процедура подібна до хірургічного втручання. Щоб ваш автомобіль радував вас потужністю та надійністю, дотримуйтесь трьох правил:

• Використовуйте лише перевірене ПЗ від авторитетних калібрувальників.
• Завжди робіть повну діагностику перед тюнінгом.
• Довіряйте роботу професіоналам з оригінальним обладнанням та досвідом роботи саме з вашою маркою авто.

Пам'ятайте, що після чип-тюнінгу автомобіль вимагає якіснішого палива (мінімум АІ-95/98/100) та скорочення інтервалів заміни мастила до 7-8 тисяч кілометрів.
