GM GDS2 и диагностические программы: совместимость, выбор и необходимые компоненты

Совместимость GM GDS2 с годами и моделями автомобилей марки GM

GDS2 не универсален для всех GM - подключить его к старому автомобилю иногда невозможно или результат будет неполным. Практика показывает, что правильный выбор программного обеспечения и адаптера решает большинство проблем с доступом к модулям; другие ограничения связаны с лицензиями и протоколами.

GM GDS2 разработана как основной диагностический инструмент для современных автомобилей группы GM: Opel, Chevrolet, Cadillac, Buick, GMC. Программа ориентирована на модели с шинами CAN и более новыми архитектурами блоков управления, поэтому для авто с цифровыми шинными интерфейсами 2009 года и позже функционал будет полным.

• Для моделей до 2009 года часто нужен классический Tech2, так как они используют другие протоколы и более старые версии ECU; без Tech2 полный доступ к подсистемам может быть невозможен.
• GDS2 даёт расширенный доступ к модулям ABS, BCM, EPS, TCM; доступ к системам кузова и информационно-развлекательным блокам зависит от региона и опций автомобиля.
• Некоторые ранние поколения модулей имеют закрытые подмодули или проприетарные интерфейсы - в таких случаях приходится сочетать инструменты и искать совместимые адаптеры.

Пример работы GM GDS2 на ноутбуке с интерфейсом программы

Практические пороги: при питании ECU работа интерфейса становится нестабильной, если напряжение падает ниже 11.5 В; для процедур конфигурации и перепрошивки рекомендуется стабильное питание 12.6-14.0 В или подключение зарядного/поддерживающего блока. CAN-шины в автомобилях GM обычно работают на 250 или 500 кбит/с - если адаптер не поддерживает соответствующую скорость, соединение может прерываться. Также проверяйте соответствие идентификации ECU по VIN и номеру детали - отсутствие корректного ID часто ограничивает функции GDS2.

Сравнение функциональных возможностей GDS2, Tech2/Tech2Win и DiagBox

Tech2 - классический сканер для GM с физическим интерфейсом и поддержкой старых протоколов (SAE J1850, ISO9141, K-Line, некоторые варианты CAN). Tech2Win - программная эмуляция Tech2 на ноутбуке, удобно использовать для диагностики старых моделей и для тестов без аппаратного прибора. DiagBox специализирована для Peugeot и Citroen; для GM её совместимость ограничена и её применяют преимущественно в мультибрендовых СТО для соответствующих задач.

GDS2 предоставляет более глубокий доступ к современным ECU: адаптации, конфигурацию модулей, тестирование в реальном времени и некоторые калибровки. Tech2/Tech2Win быстрее справляются с базовыми DTC и простыми тестами на старых авто, но не покрывают новые подсистемы и обновления, появившиеся после перехода на расширенные версии CAN и новые архитектуры блоков.

После сброса ошибок через GDS2 лампа ABS иногда гаснет без замены датчика - причина была в конфигурации блока, а не в самом датчике.

практика СТО

• до 2009 - лучше использовать Tech2/Tech2Win
• 2009+ - GDS2 - основной инструмент для современных моделей
• DiagBox - специализирована для Peugeot/Citroen, не для GM
• эмуляция - Tech2Win дает мобильность на ноутбуке

Технические отличия на практике: ELM327-совместимые адаптеры обычно не поддерживают двусторонние активации (bi-directional) и не предназначены для программирования модулей, тогда как адаптеры с поддержкой J2534 или официальные MDI/MDI2 позволяют reflash и работу с TIS-сервисами. Для Tech2Win важны правильные драйверы FTDI и настройка COM-порта - без этого эмуляция будет работать с ошибками или с большой задержкой при обновлении живых параметров.

Адаптеры и подписки, необходимые для работы с GM GDS2 и Tech2/Tech2Win

Для базового считывания DTC и просмотра живых параметров нужен совместимый OBD-II адаптер, но для расширенных функций и программирования некоторых модулей требуются специальные интерфейсы и подписки. Для операций с перепрошивкой и доступом к защищенным разделам нужен сканер GM GDS2 для диагностики с лицензией и совместимым адаптером.

• Прямые USB-CAN или LAN-CAN интерфейсы - самый стабильный вариант для GDS2, они дают полноценный доступ к шинам и скоростному CAN.
• ELM327-совместимые адаптеры работают для базового чтения, но могут быть ограничены по скорости и набору команд для GDS2 и программирования.
• FTDI/USB интерфейсы с корректной идентификацией драйверов часто используют для Tech2Win в связи с эмуляцией аппаратного прибора.

Подписки и лицензии: GDS2 и Tech2Win могут требовать активации дополнительных модулей для программирования ECU, обновлений баз данных или работы с региональными версиями. Для коммерческой диагностики выбирайте лицензии, которые покрывают те годы и модели, с которыми вы работаете; пиратские пакеты увеличивают риск некорректной работы и отсутствия обновлений.

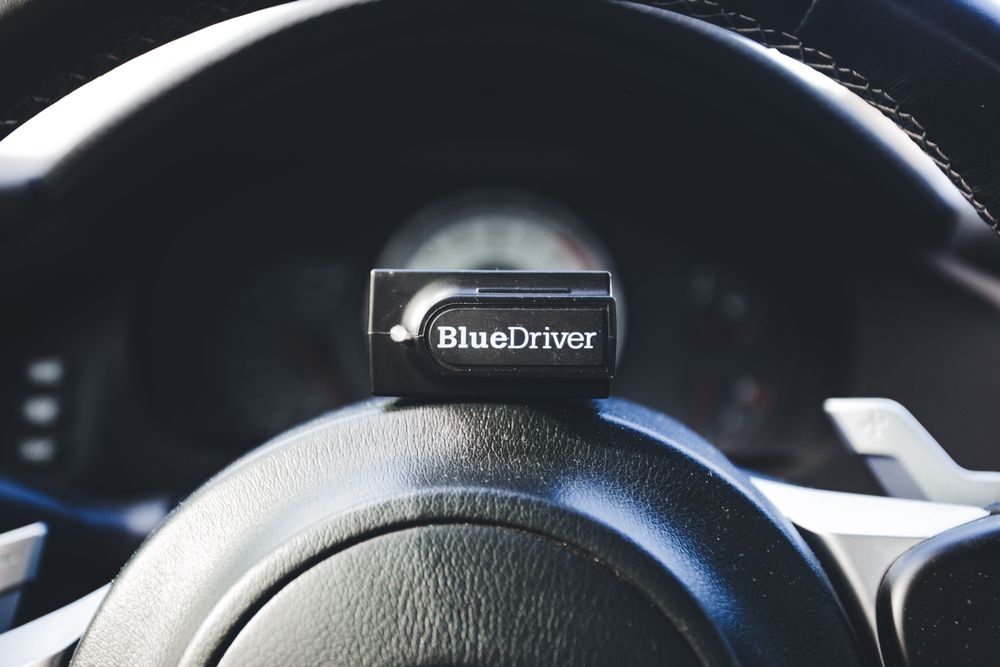

Примеры адаптеров OBD-II, совместимых с GM GDS2 и Tech2Win

Практические советы по адаптерам и драйверам: для J2534-устройств проверяйте совместимость с вашей версией GDS2, в Device Manager ищите подключенный COM-порт или J2534-программное устройство. Для FTDI устанавливайте драйверы с актуальной страницы производителя и выставляйте скорость 115200 при необходимости. При ошибках "Adapter not responding" проверьте режим адаптера (PassThru vs. UART), кабели и питание автомобиля - часто причина в некорректном режиме работы интерфейса.

Пошаговая инструкция по подготовке и диагностике автомобиля через GM GDS2

1. Проверьте год выпуска и модель автомобиля, сверьте со списком поддерживаемых модулей GDS2 для данной генерации ECU; если авто старше 2009 года, подготовьте Tech2/Tech2Win как запасной вариант.
2. Осмотрите OBD-II разъем на предмет механических повреждений, подключите совместимый адаптер и убедитесь в стабильном питании ноутбука - нестабильное напряжение вызывает ошибки при записи.
3. Запустите программу на ноутбуке, выберите правильный интерфейс адаптера (USB, LAN, COM) и проверьте связь с блоком управления через базовое считывание DTC.
4. Выведите 4-6 ключевых живых параметров (например, скорость CAN-шины, напряжение питания ECU, состояние датчиков коленвала и распределительного вала) - слишком длинные списки снижают частоту обновления данных.
5. Выполняйте тестовые активации и адаптации только после сохранения текущих конфигураций и создания резервных копий, если программа и модуль это поддерживают.

После диагностики сохраните логи и отчеты в формате, который поддерживает программа, и подписывайте файлы датой и VIN. Для устранения ошибок начинайте с простых процедур: сброс ошибок, проверка питания и массы, тест датчиков с помощью активаций, и только после этого переходите к замене компонентов.

Дополнительные шаги и контрольные значения: перед программированием подключите зарядный блок и поддерживайте напряжение 12.6-14.0 В, для стабильной перепрошивки желательно 13.2-13.8 В. После изменений записывайте начальные значения живых параметров: RPM, coolant temp (°C), MAP (kPa), MAF или расход воздуха, краткосрочные и долгосрочные коррекции топлива (в %). Пороговые ориентиры - short trim более ±15% или long trim более ±20% указывают на проблему с подачей или утечкой воздуха; датчики O2 узкополосные должны переключаться в диапазоне примерно 0.1-0.9 В. После внесения изменений выполните пробную поездку 10-15 км и проверьте, что мониторы готовности закрыты, и повторно считайте DTC.
