Какие адаптеры лучше для диагностики BMW? INPA K+D-CAN, ENET или ICOM (Next/A2)

2317
0
11 Августа, 2022

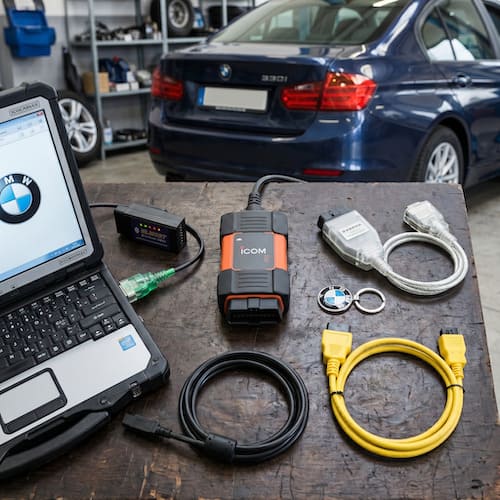

Глубокое руководство по выбору диагностического оборудования BMW: K+D-CAN, ENET и ICOM

Владение автомобилем марки BMW — это не только удовольствие от вождения, но и необходимость глубокого понимания состояния его электронных систем. Экосистема баварских машин насыщена сложной электроникой, и выбор правильного диагностического интерфейса определяет, сможете ли вы лишь «почитать ошибки» или же получите полный контроль над кодированием, программированием и обновлением ПО блоков (I-Level).

Введение в цифровую архитектуру BMW

Прежде чем сравнивать конкретные «шнурки», важно понять, почему для разных BMW нужны разные инструменты. История электроники BMW делится на несколько технологических эпох:

Эпоха ADS (до 1996 года): Использование специализированных протоколов для старых моделей (E30, E34, E36).
Эпоха K-Line (1996–2007): Внедрение стандарта OBD-II, где передача данных шла по низкоскоростным К-линиям.
Эпоха D-CAN (2007–2013): Переход на шину CAN (Controller Area Network), что позволило увеличить скорость обмена данными до 500 кбит/с.
Эпоха Ethernet / DoIP (с 2008 года по настоящее время): Внедрение протокола Ethernet (кабель ENET) для передачи огромных массивов данных в кузовах F, G и I серий.

Каждый из рассматриваемых нами адаптеров является «ключом» к одной или нескольким из этих эпох.

1. Адаптер INPA K+D-CAN: «Народный» инструмент

Этот адаптер является самым массовым. Он построен на базе чипа FTDI (чаще всего FT232RL) и представляет собой преобразователь интерфейса USB в последовательный порт, адаптированный под протоколы BMW. Он предназначен в основном для работы с автомобилями серий E (от старых E39/E46 до последних E90/E70).

Технические тонкости реализации

Главная проблема дешевых адаптеров K+D-CAN — качество сборки и схемотехника. В оригинальной схеме должны присутствовать качественные транзисторы и резисторы, обеспечивающие четкое разделение сигналов.

Проблема 7 и 8 пина: В старых машинах (например, E46 или E39) диагностика идет по двум K-линиям (пины 7 и 8). В более новых (E60, E90) 8-й пин используется для других целей. Качественные адаптеры оснащены физическим переключателем, который замыкает или размыкает эти контакты.
Чип FTDI: На рынке много поддельных чипов. Настоящий FTDI позволяет работать с нестабильными таймингами, что критично для старых протоколов. Подделки часто «отваливаются» при попытке прочитать длинный поток данных.

Программная среда

K+D-CAN создавался для работы с пакетом BMW Standard Tools:

INPA: Программа для быстрой диагностики, чтения параметров в реальном времени и активации исполнительных механизмов.
NCS Expert: Мощнейший инструмент для кодирования. С его помощью можно изменить логику работы блоков — например, заставить зеркала складываться с ключа или отключить проверку ламп.
WinKFP: Программа для прошивки.

Главный риск: Скорость передачи данных через K+D-CAN крайне низка. Процесс прошивки мультимедиа может занять 10–15 часов. Любой скачок напряжения или зависание Windows в этот момент превратит блок в «кирпич».

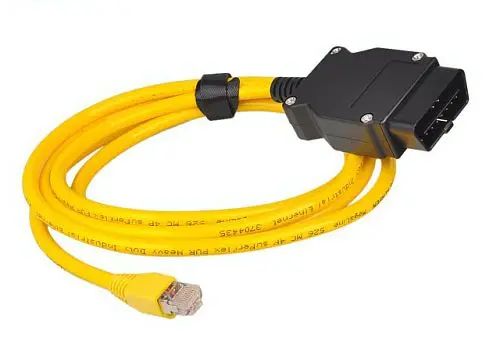

2. Кабель ENET: Мост в современность

Кабель ENET (Ethernet to OBD) — это стандарт де-факто для всех современных BMW, начиная с кузова F01. С приходом F-серии архитектура бортовой сети изменилась: вместо медленных CAN-шин стала использоваться технология BroadR-Reach (Ethernet).

Почему Ethernet?

Современные мультимедийные системы, такие как NBT Evo или MGU, содержат в себе гигабайты данных. Обновление карт навигации по шине CAN заняло бы недели. BMW внедрила технологию DoIP (Diagnostics over IP), которая позволяет использовать стандартные сетевые протоколы со скоростью до 100 Мбит/с.

Конструкция и надежность

Конструктивно ENET — это самый простой кабель. В нем нет микроконтроллеров. Он состоит из разъема RJ45, разъема OBD и резистора на 510 Ом между 8 и 16 пинами. Резистор сообщает автомобилю, что подключено диагностическое оборудование.

Возможности кодирования и прошивки

Основная программа для ENET — E-Sys. Это профессиональный инженерный комплекс для ретрофита и дооснащения. Также ENET идеально работает с современным диагностическим комплексом ISTA+ (Rheingold), обеспечивая мгновенный отклик при выполнении сервисных функций для F, G и I серий.

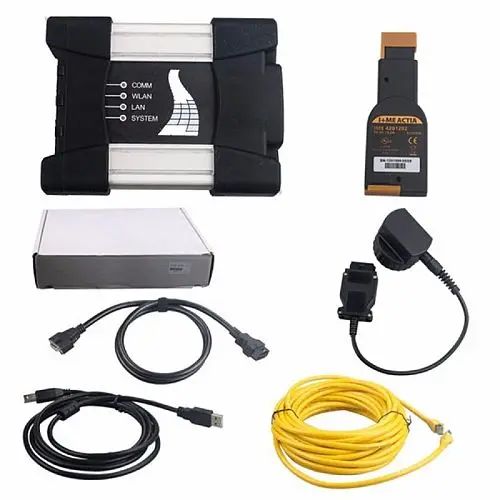

3. BMW ICOM (A2, Next): Профессиональный стандарт

ICOM (Integrated Communication Optical Module) — это специализированный компьютер, разработанный для концерна BMW. Это именно то устройство, которое вы увидите в официальном дилерском центре. В отличие от вышеупомянутых кабелей, ICOM является интеллектуальным посредником с собственной операционной системой.

Глубокий разбор модулей

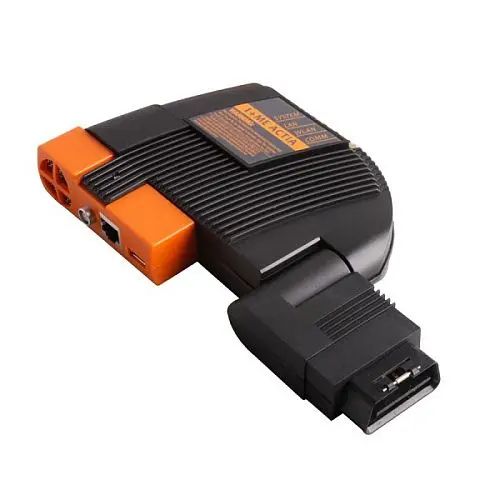

ICOM A (A1, A2, Next): Основной блок. Внутри стоит мощный ARM-процессор. Он сам обрабатывает протоколы, исключая влияние «тормозов» Windows на процесс прошивки.
ICOM B: Модуль для работы с оптической шиной MOST. В старых машинах (E60, E70) блоки аудио и навигации общаются только по оптике. ICOM B — единственный безопасный способ их прошивки.
ICOM C: Переходник для старых BMW с круглым 20-контактным разъемом.

Преимущества ICOM Next

Актуальная версия ICOM Next быстрее, поддерживает гигабитные сети и подготовлена для будущих моделей. Она обеспечивает аппаратную стабилизацию соединения. Для профессионального сервиса, где нужно делать полное обновление ПО всего автомобиля (I-Level Update), альтернатив ICOM не существует.

Сценарии использования и рекомендации

Сценарий 1: Простая диагностика и сброс ошибок

Для личного использования на E-серии достаточно K+D-CAN. Для F/G серий — ENET. Это дешево и покрывает 99% бытовых нужд.

Сценарий 2: Глубокое кодирование и тюнинг

Для изменения параметров (отключение гонга ремней, видео в движении) на новых кузовах кабель ENET в связке с E-Sys или мобильными приложениями (BimmerCode) работает идеально. Для E-серии используется K+D-CAN и NCS Expert.

Сценарий 3: Полное обновление ПО и работа с оптикой

Если вы планируете заниматься заменой блоков и прошивкой профессионально, покупка ICOM Next обязательна. Работа без него с оптической шиной MOST — это огромный риск испортить дорогостоящие компоненты.

Важное примечание по питанию: Ни один адаптер не спасет блок, если напряжение упадет ниже 13.0V. При кодировании и прошивке всегда используйте мощный стабилизированный источник питания (от 70А до 100А).

Заключение

Выбор адаптера — это баланс между бюджетом и рисками. Для энтузиаста с одной машиной достаточно простого кабеля, соответствующего поколению авто. Однако для серьезной работы, дооснащения и безопасности электронных систем BMW профессиональный комплекс ICOM остается единственным эталонным решением.
