1. Выполнение чип-тюнинга самостоятельно: Философия и подготовка

Прежде чем открыть редактор карт, важно понять: современный ЭБУ — это не просто набор таблиц, это сложная математическая модель. Большинство современных систем (например, Bosch EDC16/17, MED17) работают по принципу Torque-Based Architecture (архитектура, основанная на крутящем моменте). Это значит, что любое действие водителя пересчитывается в Ньютон-метры, а затем — в количество топлива и воздуха.

Необходимое оборудование и ПО

Для серьезной самостоятельной работы вам потребуется:

• Интерфейс чтения/записи: Профессиональные инструменты вроде Alientech KESS/K-TAG или более доступные решения типа PCMTuner. Важно, чтобы прибор поддерживал коррекцию контрольных сумм (Checksum), иначе после записи модифицированного файла автомобиль просто не заведется.
• Редактор WinOLS: Это индустриальный стандарт. В отличие от простых программ, WinOLS позволяет видеть «сырые» данные в HEX-режиме и самостоятельно находить карты по их структуре (сигнатурам).
• Широкополосный датчик кислорода (ШДК): Для бензиновых моторов это единственный способ узнать реальный состав смеси.
• Диагностический логгер: Вам нужно видеть параметры «в динамике» (давление наддува, откат углов зажигания, время впрыска).

Риски и ответственность

Самостоятельный тюнинг — это всегда риск. Основные опасности:

• EGT (Exhaust Gas Temperature): Слишком высокая температура выхлопа расплавит турбину.
• Детонация: Неправильный угол зажигания на бензине уничтожит поршневую группу за считанные секунды.
• Механический перегруз: Избыточный крутящий момент на низких оборотах «свернет» МКПП или сожжет фрикционы АКПП.

2. О ключевых картах параметров: Структура и взаимосвязь

Прошивка представляет собой массив данных, в котором скрыты двухмерные (1×16) и трехмерные (16×16, 20×20) таблицы. Каждая карта имеет свои оси (Axis). Если вы измените значения в карте, но не поправите оси (например, ось давления), ЭБУ не сможет адекватно интерпретировать новые данные.

Типы карт:

• Интерпретационные: Переводят физические величины (вольтаж датчика в давление).
• Управляющие: Задают целевые значения (хочу столько-то наддува).
• Лимитирующие (Ограничители): Запрещают превышать определенные пороги.

Главный секрет качественного тюнинга — соблюдение иерархии. Если вы подняли «Желание водителя», но забыли про «Ограничитель момента», машина не поедет быстрее. Если подняли ограничитель момента, но не разрешили впрыск по «Дымности» — вы не получите результата.

3. Процесс регулировки топливоподачи: Математика впрыска

В дизельных двигателях топливо — это и есть мощность. В бензиновых топливо должно строго соответствовать количеству воздуха.

Дизельный впрыск (IQ — Injection Quantity)

Регулировка начинается с понимания карты Duration (Длительность). Она определяет, на сколько микросекунд открывается форсунка при определенном давлении в Rail и запрашиваемом количестве топлива (mg/str).

• Тюнинг: Если вы хотите подать больше топлива, чем предусмотрено заводом, вам придется либо увеличить время открытия, либо поднять давление в топливной рампе.
• Важный нюанс: Слишком длинный впрыск приводит к тому, что топливо догорает уже в выпускном коллекторе, что резко повышает EGT.

Бензиновый впрыск и Lambda

Здесь мы работаем с картой High Load Lambda. Для максимальной мощности смесь должна быть богаче стехиометрической (14.7:1). Обычно при тюнинге целевые значения выставляются в районе 12.5:1 – 11.8:1 (или Lambda 0.80 – 0.85) для охлаждения камер сгорания.

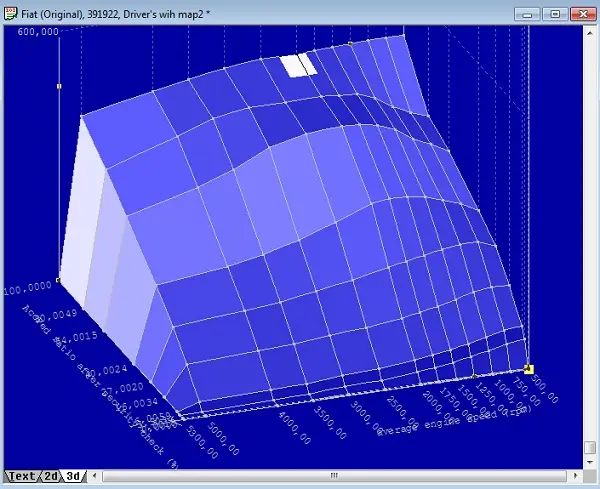

4. Карта DRIVER WISH: Психология педали газа

Карта Driver Wish (DW) — это входная точка. Она преобразует процент нажатия педали акселератора в запрос на крутящий момент (Нм) или массу впрыска.

Как настраивать DW:

Большинство заводских прошивок имеют «задемпфированную» педаль для комфорта и экологии.

• Низкие нагрузки: В диапазоне 0−30% нажатия лучше оставить заводские значения, чтобы машина не дергалась в пробках.
• Высокие нагрузки: В зоне 70−100% можно поднять запрос выше заводского максимума.
• Согласование: Запрос в DW должен быть чуть выше, чем позволяют последующие ограничители. Это создает «запас» для системы регулирования.

Пример: если ваш мотор выдает 320 Нм в стоке, и вы хотите 400 Нм, в карте DW в колонке 100% нажатия педали после 2000 об/мин следует прописать значения около 410−420 Нм.

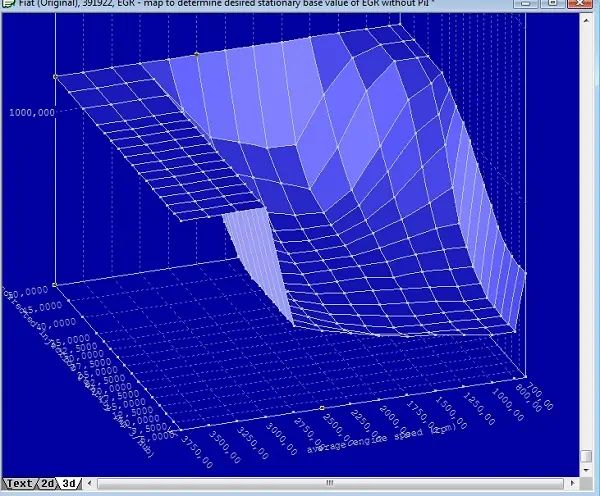

5. Карта EGR: Экология против ресурса

Система рециркуляции отработавших газов (EGR) подмешивает выхлоп во впуск. Это снижает температуру горения и выбросы NOx, но имеет побочные эффекты:

• Снижение КПД двигателя.
• Огромное количество сажи во впускном коллекторе.
• Замедление отклика турбины (спула).

Программное отключение

В редакторе WinOLS карта EGR обычно выглядит как плато. Чтобы закрыть клапан, тюнеры поднимают значения в этой карте до максимально возможных. В результате ЭБУ видит, что «цель достигнута», и подает сигнал на закрытие клапана. Результат: Более чистый впуск, стабильный холостой ход и чуть более быстрый выход турбины на рабочее давление.

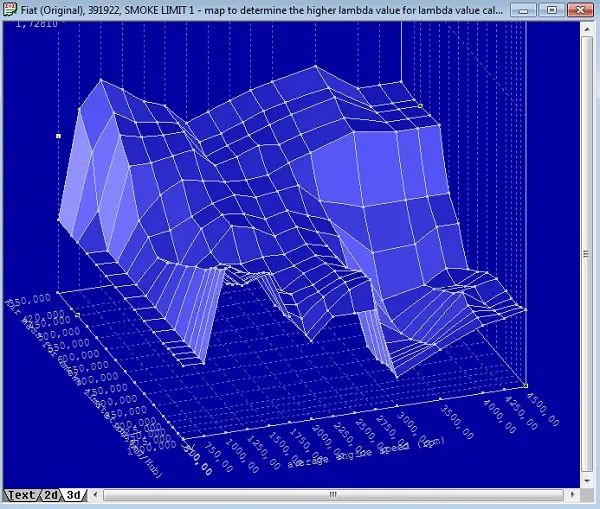

6. Карта SMOKE LIMIT: Граница дымности

Карта Smoke Limit (или MAF/MAP-Limiter) — это главный ограничитель для дизеля. Она защищает окружающую среду от копоти вашего автомобиля.

Логика работы через AFR

ЭБУ постоянно вычисляет соотношение воздуха к топливу (Air-Fuel Ratio).

• Для идеального сгорания нужно 14.5 кг воздуха на 1 кг дизеля.
• При AFR < 17:1 начинает появляться видимый дым.
• При AFR < 14:1 дым становится критическим, а температура выхлопа — разрушительной.

Настройка: При увеличении мощности мы обязаны корректировать карту Smoke Limit. Если вы добавили топлива в Driver Wish, но не «раздвинули» рамки Smoke Limit, машина не получит лишнего топлива, пока турбина не накачает больше воздуха.

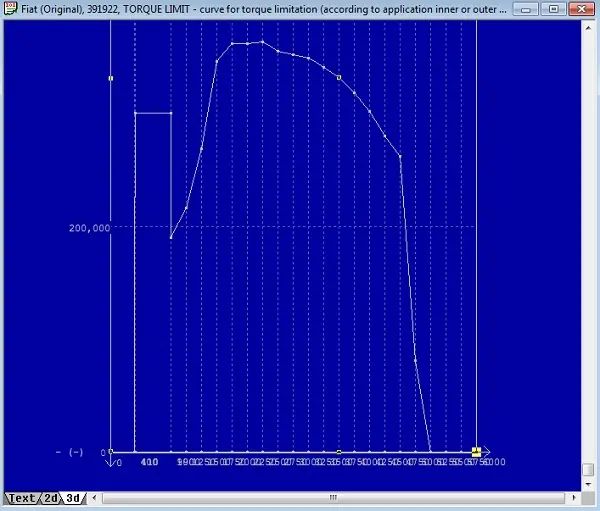

7. Карта TORQUE LIMIT: Охранник железа

Torque Limit (Ограничитель момента) — это карта, которая часто является «камнем преткновения». Вы можете настроить все остальные параметры идеально, но если в этой таблице стоит жесткий лимит, мощность не вырастет ни на один «лошадиный» хвостик.

Основные ограничители момента:

• Main Torque Limiter: Зависимость крутящего момента от оборотов и атмосферного давления.
• Gear-Dependent Limiter: На первой и второй передачах момент часто занижен, чтобы не порвать ШРУСы и коробку.
• Component Protection: Если температура ОЖ превышает 100 градусов, этот лимит резко «режет» подачу. Трогать эти карты категорически запрещено.

8. Глубокая настройка: Наддув и УОЗ

Давление наддува (Boost Target)

Карта задает желаемое давление турбины. Само по себе давление не дает мощности — оно дает воздух, который позволяет сжечь больше топлива.

• Поднимать наддув нужно пропорционально топливу. Обычно прибавка составляет 0.1−0.3 бара.
• Карта N75 (Duty Cycle): Управляет геометрией турбины. Если турбина «передувает», нужно корректировать именно N75.

Угол опережения зажигания (бензин) или впрыска (дизель)

Это самая тонкая часть работы. На бензине мы ограничены детонацией, на дизеле слишком ранний впрыск (SOI) создает огромные ударные нагрузки на поршень.

Практические советы по расчету символов и логики

Для достижения высокого качества всегда ведите «бортовой журнал» изменений. Пример рабочего процесса:

1. Увеличили Driver Wish на 15%.
2. Подняли Torque Limit в зоне 2000−4000 об/мин на 20%.
3. Проверили Smoke Limit — хватает ли воздуха?
4. Увеличили наддув в карте Boost Target на 3-5%.
5. Корректируем карты Duration, если нужно.
