Глубокая диагностика систем General Motors: Руководство по GDS2 и Chipsoft J2534

Современная диагностика автомобилей концерна General Motors (Chevrolet, Opel, Cadillac, GMC, Buick) — это высокотехнологичный процесс, который давно вышел за рамки простого чтения кодов ошибок по протоколу OBD-II. На сегодняшний день стандартом дилерского обслуживания является программный комплекс GDS2 (Global Diagnostic System 2).

Долгое время эта система была доступна только официальным дилерам, использующим дорогостоящие сканеры GM MDI. Однако развитие стандарта SAE J2534 позволило использовать сторонние интерфейсы. Одним из лучших решений по соотношению «цена/возможности» для работы с GDS2 стали адаптеры украинской разработки Chipsoft J2534 (серии Lite, Mid и Pro).

В данной статье мы разберем архитектуру системы, нюансы настройки драйверов и проведем полный цикл диагностики.

1. Аппаратная часть: Почему Chipsoft?

Для работы с GDS2 адаптер должен поддерживать не только стандартные протоколы обмена, но и специфические для GM режимы работы с шинами данных.

[Image of Chipsoft J2534 Lite, Mid, and Pro adapters comparison]

Сравнение версий для GDS2

• Chipsoft J2534 Lite: Базовая версия. Поддерживает основную шину CAN (HS-CAN). Подходит для диагностики двигателя и АКПП на современных авто, но без доработок не «видит» мультимедиа и кузовную электронику на старых моделях.
• Chipsoft J2534 Mid: Оптимальный выбор. Имеет встроенный мультиплексор для работы с Single Wire CAN (SW-CAN). Это критично для полной диагностики Opel Astra J, Insignia A и Chevrolet Cruze, где на одной жиле висят десятки блоков.
• Chipsoft J2534 Pro: Максимальная стабильность и защита по питанию. Поддерживает все протоколы, включая старые K-Line и специфические вариации для программирования.

Техническое требование к ПК

Для стабильной работы GDS2 требуется ноутбук с процессором не ниже Core i3, минимум 4 ГБ оперативной памяти (лучше 8 ГБ, так как GDS2 часто запускается в виртуальной среде) и операционная система Windows 7/10 (64-bit).

2. Программная среда: GDS2 и её особенности

Система GDS2 отличается от старого софта (типа Tech2Win) тем, что она является Java-приложением. Она не работает сама по себе, а требует оболочки.

Варианты использования GDS2:

• Официальный доступ через ACDelco TDS: Покупка суточной или годовой подписки. Это единственный легальный способ для программирования новых блоков (SPS).
• Локальная версия (Offline): Часто используется диагностами в виде настроенной виртуальной машины (VMware). Это позволяет избежать проблем с постоянным обновлением лицензий (Lease).

Роль драйвера Chipsoft

Для того чтобы GDS2 «увидела» адаптер, необходимо установить два типа драйверов:

• Основной драйвер устройства: Обеспечивает видимость адаптера в Windows.
• J2534-библиотека: Файл-прослойка, который переводит команды GDS2 в формат, понятный процессору адаптера.

В утилите настройки Chipsoft обязательно должен быть выбран режим «J2534». Если вы используете версию Mid/Pro, убедитесь, что в настройках включена поддержка SW-CAN на нужных пинах (обычно пин 1).

3. Установка и конфигурация системы

Шаг 1: Подготовка Windows

Отключите антивирус и брандмауэр, так как они часто блокируют локальные порты, через которые GDS2 общается с базой данных диагностических пакетов. Установите актуальные пакеты Java и Microsoft Visual C++.

Шаг 2: Настройка адаптера

Подключите Chipsoft к USB-порту. Запустите «Chipsoft J2534 Config Tool». Проверьте версию прошивки (Firmware). Если доступно обновление — обновитесь, это критично для устранения разрывов связи на шине CAN.

Шаг 3: Связка с GDS2

Откройте GDS2. Перейдите в раздел «Выбор устройства» (Selection). В выпадающем списке вы увидите:

• MDI / MDI2
• CHIPSOFT J2534 (ISO/SAE) — это ваш выбор.

Если пункт Chipsoft не появился, значит, библиотека J2534 не зарегистрирована в реестре Windows. Переустановите драйвер от имени администратора.

4. Глубокий процесс диагностики

4.1. Идентификация автомобиля

При подключении к OBD-II разъему первым делом нажмите кнопку «Считать VIN».

Почему это важно? GDS2 подгружает специфический диагностический пакет (Database) под конкретный модельный год и двигатель. Ошибка в выборе модели приведет к неверной интерпретации параметров датчиков.

Нюанс: На автомобилях для американского рынка или спецтехнике VIN может не считаться автоматически. В этом случае данные вводятся вручную через меню выбора (Year -> Make -> Model).

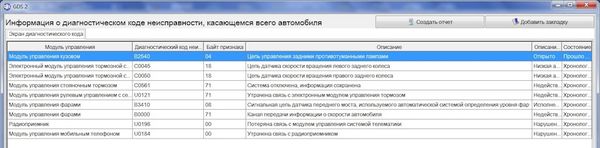

4.2. Полное сканирование (DTC Display)

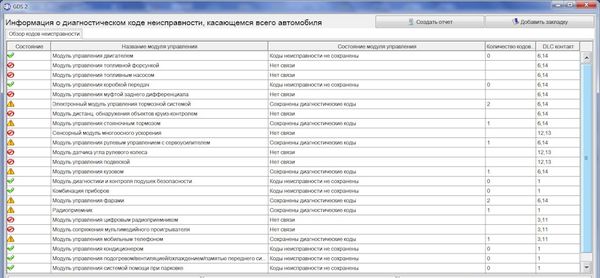

Выберите пункт «Проверка всех кодов неисправностей». Система начнет «опрос» всех шин данных. В современных GM (например, Chevrolet Tahoe или Cadillac Escalade) может быть до 50–70 электронных модулей. GDS2 через Chipsoft J2534 опрашивает их за 2–3 минуты. Результат выводится в виде таблицы:

• Identifier: Название блока (например, K20 Engine Control Module).
• Status: Наличие ошибок (DTC).
• Count: Количество кодов.

4.3. Работа с данными в реальном времени (Data Display)

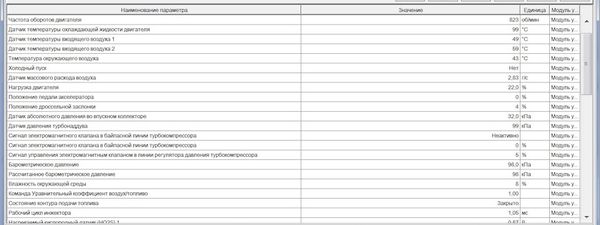

После выявления проблемного блока (например, пропуски зажигания в ECM) мы заходим в этот блок. Раздел «Список данных» (Data Lists) позволяет видеть всё, что видит «мозг» машины. Для эффективной диагностики используйте группировку:

• Данные по топливу: Коррекции (Long Term / Short Term FT). Если Chipsoft показывает коррекции выше +10%, ищите подсос воздуха.
• Данные зажигания: Счетчик пропусков по каждому цилиндру в реальном времени.
• Гибридные системы: Если работаете с Chevrolet Volt, GDS2 покажет напряжение на каждой из 96 ячеек высоковольтной батареи.

4.4. Тесты исполнительных механизмов

Это то, что отличает GDS2 от дешевых ELM327. В меню «Функции управления» (Control Functions) вы можете:

• Принудительно включить бензонасос для проверки давления.
• Отключать по очереди форсунки для поиска «троящего» цилиндра.
• Активировать соленоиды в АКПП для проверки плавности переключений на месте.
• Выполнить тест герметичности системы улавливания паров бензина (EVAP).

5. Сервисные процедуры и адаптации

Связка GDS2 + Chipsoft J2534 позволяет выполнять дилерские операции по регламентному обслуживанию:

• Замена тормозных колодок с электроручником (EPB): Перевод суппортов в сервисное положение и последующая калибровка.
• Регенерация DPF: Запуск принудительного прожига сажевого фильтра на дизельных Opel/Chevrolet. Программа будет в реальном времени показывать температуру в катализаторе (должна подняться выше 600°C).
• Адаптация дросселя: Необходима после каждой чистки узла, иначе обороты холостого хода будут плавать.
• Обучение датчика коленвала (Crankshaft Relearn): Процедура «обучения мишени». Двигатель раскручивается до отсечки по команде GDS2, программа запоминает микрозадержки в положении вала.

6. Работа с шинами CAN: Нюансы для Chipsoft

Одной из самых сложных задач является диагностика систем комфорта. У GM они часто сидят на низкоскоростной шине LS-CAN (GMLAN). Если вы используете Chipsoft J2534 Lite, вы столкнетесь с тем, что программа не видит блоки радио, парктроников или климат-контроля. Это происходит потому, что LS-CAN выведена на 1-й пин разъема OBD-II, а стандартные адаптеры «слушают» только 6-й и 14-й пины.

[Image of OBD-II connector pinout showing Pin 1 SW-CAN and Pin 6/14 HS-CAN]

Для полноценной работы на Lite-версии мастера используют самодельные переходники, замыкающие 1-й пин авто на 6-й или 14-й пин адаптера. В версиях Mid и Pro эта проблема решена на аппаратном уровне — драйвер сам переключает реле внутри адаптера, когда GDS2 запрашивает данные с кузовной шины.

7. Риски и безопасность при диагностике

Работа с протоколом J2534 подразумевает прямой доступ к памяти контроллеров. Чтобы не повредить автомобиль:

• Стабильное питание: Во время диагностики, а особенно при выполнении сервисных тестов, напряжение в бортовой сети не должно падать ниже 12.5 Вольт. При падении напряжения до 11В во время адаптации блок управления может «зависнуть» и перестать выходить на связь.
• Качество USB-соединения: Используйте штатный кабель из комплекта Chipsoft. Не используйте дешевые USB-удлинители — они создают помехи, которые могут привести к обрыву сессии связи (Loss of Communication).
• Режим сна ПК: Отключите переход ноутбука в спящий режим и заставку. Если Windows «уснет» во время прожига сажевого фильтра, последствия для двигателя могут быть печальными.
• Порядок отключения: Всегда выходите в главное меню GDS2 перед физическим отключением адаптера от машины.

8. Перспективы: Программирование (SPS/SPS2)

Хотя статья посвящена диагностике (GDS2), стоит упомянуть, что адаптеры Chipsoft J2534 поддерживают и программирование блоков через систему SPS (Service Programming System). Это позволяет:

• Обновлять прошивки блоков для устранения заводских «глюков».
• Привязывать новые блоки (например, при замене б/у блока управления двигателем).
• Изменять конфигурацию автомобиля (например, активация штатного круиз-контроля).

Для этого потребуется стабильный интернет и оплаченная подписка на портале ACDelco TDS. Chipsoft J2534 Pro в этом плане показывает результаты, сопоставимые с оригинальным MDI.

Резюме

Комплекс из GDS2 и адаптера Chipsoft J2534 — это ультимативное решение для любого владельца или мастера по ремонту автомобилей General Motors.

• Lite-версия подойдет для быстрой диагностики двигателя и основных систем.
• Mid/Pro — для полноценного сервиса, охватывающего все блоки автомобиля, включая кузовную электронику и сложные адаптации.

Правильная настройка драйверов и понимание того, как работают шины данных в вашем авто, открывают доступ к технологиям, которые раньше были доступны только крупным дилерским центрам.

Техническая справка по командам GDS2:

• DTC Clear: Очистка кодов. Помните, что удаление ошибки не устраняет причину неисправности.
• Snapshot: Запись лога данных. Очень полезно для поимки «плавающих» дефектов, которые проявляются только на ходу.
• Module Setup: Настройка параметров модуля после установки.

Диагностика — это не поиск ошибок, это понимание процессов. Используйте возможности Chipsoft и GDS2 с умом!
