Широкополосный контроль состава смеси: Полный технологический разбор систем на базе Innovate MTX-L PLUS

Управление современным двигателем внутреннего сгорания — это балансирование на грани между максимальной термической эффективностью и механической надежностью. Ключевым индикатором этого баланса является состав топливно-воздушной смеси. В то время как штатные системы автомобиля нацелены на экологию, системы тюнинга и диагностики требуют гораздо более детальной картины. Здесь на сцену выходит широкополосный лямбда-зонд (ШЛЗ).

Глава 1. Глубокая физика процесса: Почему «узкой» полосы недостаточно?

Для понимания ценности ШЛЗ нужно разобрать химический состав выхлопных газов. В идеальных условиях (стехиометрия) продуктами сгорания являются углекислый газ, вода и азот. Однако в реальности в выхлопе всегда присутствуют либо остатки несгоревшего топлива (углеводороды HC, оксид углерода CO), либо избыточный кислород (O2).

Проблема вольтажа узкополосного датчика

Классический циркониевый датчик (Narrowband) работает по принципу концентрационного гальванического элемента. Между эталонной камерой (внутри датчика) и выхлопной трубой возникает разность потенциалов.

Проблема заключается в том, что эта разница потенциалов меняется линейно только в крайне узком диапазоне — буквально на доли процента в обе стороны от идеального соотношения 14,7:1. Как только смесь становится чуть богаче, напряжение фиксируется на уровне 0.9В, и датчик «затыкается». Он не может сказать, составляет ли смесь 12.5:1 (идеально для мощности) или 10.0:1 (заливает свечи и смывает масляную пленку со стенок цилиндров).

Широкополосный подход: Измерение через действие

Широкополосный зонд не просто пассивно «слушает» выхлоп. Он активно вмешивается в среду внутри своего наконечника.

Внутри сенсора Bosch LSU 4.9 создается микроскопическая «диффузионная щель». С одной стороны от нее находится измерительный элемент (ячейка Нернста), а с другой — насос ионов кислорода. Контроллер Innovate подает на насос ток такой силы и полярности, чтобы внутри щели всегда поддерживался идеальный баланс кислорода.

Если вы нажали на газ и смесь стала богатой, контроллер мгновенно подает ток, чтобы «закачать» кислород из атмосферы внутрь датчика.

Если вы отпустили газ и сработала отсечка топлива (бедная смесь), контроллер «выкачивает» лишний кислород.

Ток накачки — это и есть измеряемая величина. Чем больше тока требуется насосу, тем сильнее смесь отклонилась от нормы. Это позволяет видеть состав смеси в реальном времени от 7:1 до 22:1 и даже чистый воздух.

Глава 2. Зачем это нужно на практике: Сценарии применения

• 1. Настройка спортивных моторов
  При установке турбонаддува или закиси азота риск разрушения мотора возрастает кратно. На бедной смеси под давлением температура в камере сгорания мгновенно достигает критических отметок, вызывая детонацию. ШЛЗ позволяет настройщику прописать топливную карту так, чтобы при любом давлении наддува смесь оставалась в безопасном и производительном диапазоне (обычно 11.0 – 12.0 для турбо).
• 2. Диагностика скрытых дефектов
  Производительность насоса: Если на высоких оборотах смесь начинает «беднить», хотя в программе прописано обогащение — ваш топливный насос не справляется с объемом.
  Засорение форсунок: Если смесь плавает от такта к такту, это может указывать на разную производительность форсунок по цилиндрам.
  Подсосы воздуха: ШЛЗ моментально покажет неучтенный воздух, который просочился через трещину во впуске, даже если датчик массового расхода (ДМРВ) его не заметил.

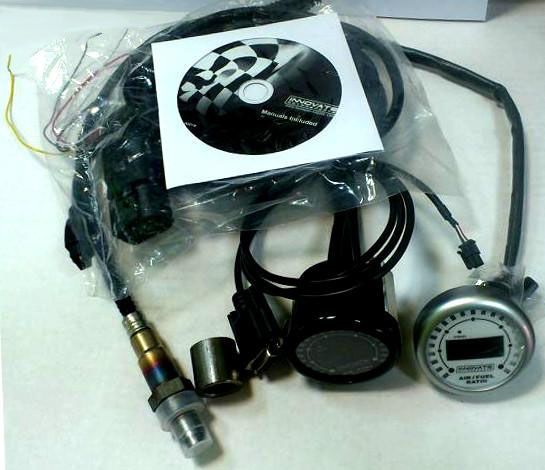

Глава 3. Разбор прибора Innovate MTX-L PLUS

Innovate Motorsports десятилетиями совершенствует свои алгоритмы. Серия MTX-L PLUS является развитием классического MTX-L и обладает рядом принципиальных архитектурных отличий.

Технология DirectDigital

В отличие от многих бюджетных контроллеров, которые используют аналоговые схемы обработки сигнала, Innovate применяет полностью цифровой цикл. Это исключает «дрейф» показаний при нагреве самого прибора в салоне. Процессор внутри «будильника» анализирует ток накачки тысячи раз в секунду.

Усовершенствованный прогрев сенсора

Керамический элемент датчика очень хрупкий. Если разогреть его слишком быстро, он может треснуть. Если слишком медленно — датчик будет долго «висеть» в режиме HT (Heating). В версии PLUS алгоритм прогрева адаптируется к текущей температуре сенсора, что продлевает его жизнь и сокращает время готовности к работе после запуска двигателя.

Интеграция и выходы

Прибор оснащен двумя полностью программируемыми аналоговыми выходами.

Выход 1 (Желтый): Обычно используется для передачи сигнала на ЭБУ. Его можно настроить так, чтобы он имитировал штатный узкополосный датчик (0-1В).

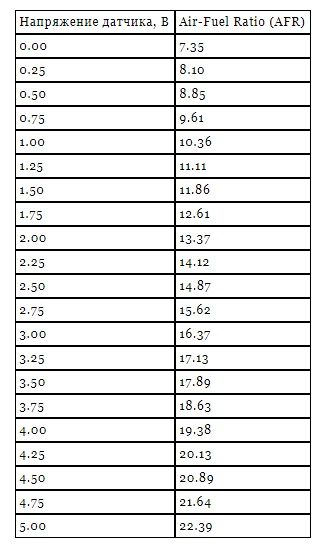

Выход 2 (Коричневый): Широкополосный сигнал (0-5В). Используется для даталоггинга (записи параметров на компьютер) или для работы современных спортивных «мозгов».

Глава 4. Профессиональная установка: Искусство в деталях

Многие пренебрегают инструкцией, что ведет к быстрой смерти дорогостоящего датчика (цена которого составляет значительную часть стоимости комплекта).

Геометрия выхлопа

Гайку нужно вваривать в место, где потоки от всех цилиндров уже смешались.

Расстояние: Не менее 60 см от ГБЦ. В турбо-моторах — строго ПОСЛЕ турбины. Температура выхлопа перед турбиной может достигать 1000°C, что моментально расплавит сенсор.

Угол установки: Датчик должен смотреть «вниз» наконечником. То есть гайка вваривается в верхнюю часть трубы (позиция от 10 до 2 часов по циферблату).

Важно: При остывании мотора в трубе образуется конденсат. Если датчик стоит горизонтально или «лицом вверх», капля воды попадет на керамику. При следующем включении нагреватель раскалит датчик, и от контакта с водой керамика лопнет. Это самая частая причина поломок.

Электрическая схема и «Земляные петли»

Самая большая ошибка — брать массу прибора с кузова под приборной панелью, а массу ЭБУ — с двигателя. Из-за разницы сопротивлений между этими точками может возникнуть паразитное напряжение (например, 0.2В).

В результате прибор показывает смесь 14.7, а ЭБУ из-за смещения массы «видит» 15.2.

Решение: Протяните черный провод массы MTX-L напрямую к той же точке на двигателе или кузове, где заземлен основной блок управления двигателем.

Глава 5. Эксплуатация, калибровка и обслуживание

Процедура Free Air Calibration (Калибровка на воздухе)

Innovate — это приборы, требующие калибровки. Это не недостаток, а преимущество, позволяющее сохранять точность по мере старения сенсора.

Датчик выкручивается из трубы и вывешивается на открытом воздухе.

Прибор включается. Он должен «понять», что в атмосфере ровно 20.9% кислорода.

Эта процедура сбрасывает погрешность, вызванную износом насосной ячейки.

Когда калибровать? Сразу после установки, затем через 500 км пробега, и далее — раз в 5-10 тысяч км или после каждой серьезной гонки.

Что «убивает» ШЛЗ?

Этилированный бензин: Свинец покрывает датчик налетом, блокируя доступ газов к керамике.

Масложор: Сизый дым из трубы (сгоревшее масло) забивает поры датчика.

Антифриз: Если пробита прокладка ГБЦ, пары антифриза «отравляют» платину внутри сенсора.

Запуск без подогрева: Если датчик вкручен в трубу, но не подключен к питанию, он быстро покроется сажей, так как не происходит процесс самоочистки при высокой температуре.

Глава 6. Программное обеспечение LogWorks и LM Programmer

В комплекте с Innovate идет кабель для подключения к ПК. Через программу LM Programmer вы можете:

Изменить тип топлива (бензин, этанол, метан, дизель).

Настроить скорость отклика дисплея (чтобы цифры не мелькали слишком быстро).

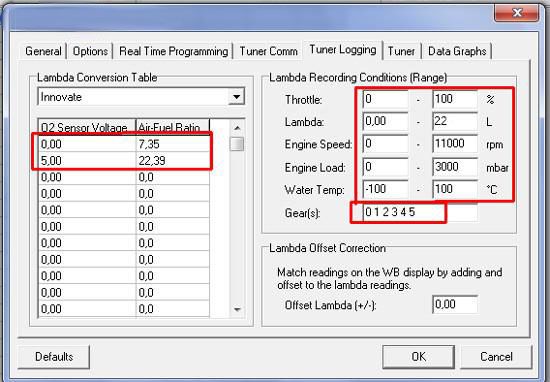

Откалибровать аналоговые выходы под конкретный блок управления.

Программа LogWorks превращает ваш ноутбук в мощный диагностический центр. Она позволяет рисовать графики изменения смеси в зависимости от оборотов, что жизненно важно при поиске провалов в тяге или настройке ускорительного насоса.

Глава 7. Диагностика неисправностей (Коды ошибок)

Innovate MTX-L PLUS умеет проводить самодиагностику. Если на экране вместо цифр AFR появились буквы — прибор сообщает о проблеме:

E2: Ошибка подключения. Проверьте разъем и целостность проводов к датчику.

E8: Сенсор перегрет или поврежден. Часто случается, если датчик вварен слишком близко к мотору.

E9: Низкое напряжение питания. Проверьте зарядку аккумулятора и качество контактов.

HT: Это не ошибка, а режим прогрева. Если он длится более 2 минут — датчик не может прогреться (возможно, сильный обдув холодным воздухом или неисправность нагревателя).

Итог

Широкополосная лямбда — это инвестиция в ресурс мотора. Innovate MTX-L PLUS предоставляет профессиональный уровень точности, но требует ответственного подхода к монтажу и периодической калибровке. Без этого прибора любая попытка увеличить мощность — это движение в темноте на ощупь.
