Посібник з діагностики систем запалювання за допомогою мотор-тестера «АВТОАС-ЕКСПРЕС»

Діагностика системи запалювання — один із найбільш затребуваних етапів перевірки двигуна. Саме тут ховається більшість причин пропусків займання, нестабільного холостого ходу та підвищеної витрати палива. Лінійка приладів «АВТОАС-ЕКСПРЕС» (включаючи версії М, 2 та 2М) стала «золотим стандартом» для швидкої експрес-діагностики завдяки своїй простоті: вам не потрібно підключати десятки дротів до акумулятора та датчиків — достатньо піднести ємнісний або індуктивний щуп до компонента системи.

У цій статті ми детально розберемо, як ефективно використовувати цей інструмент для пошуку несправностей у різних типах систем запалювання.

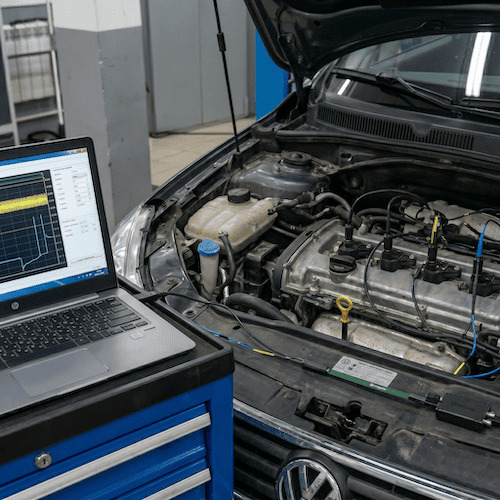

1. Підготовка до роботи та базові принципи

«АВТОАС-ЕКСПРЕС» працює за принципом реєстрації електромагнітної індукції або зміни електричного поля. Прилад візуалізує форму високовольтного імпульсу, що дозволяє «зазирнути» всередину циліндра в момент горіння суміші.

Основні датчики для запалювання:

Ємнісний датчик (щуп): Використовується для безконтактного знімання сигналу з високовольтних дротів або корпусів котушок запалювання.
Індуктивний датчик: Ефективний для індивідуальних котушок (COP), де електромагнітне поле виражене сильніше.

2. Алгоритм перевірки класичних систем (з ВВ-дротами)

Системи з розподільником (трамблером) або двовивідними котушками (DIS) діагностуються найпростіше.

Кроки перевірки:

Підключення: Запустіть програму на комп'ютері та виберіть режим «Запалювання».
Замір: Прикладіть ємнісний щуп до високовольтного дроту першого циліндра. Зафіксуйте осцилограму.
Аналіз: Повторіть процедуру для всіх циліндрів, порівнюючи параметри між собою.

На що дивитися на осцилограмі:

Напруга пробою: Пікова «голка» на початку імпульсу. Занадто висока (понад 15–20 кВ) говорить про обрив у дроті або величезний зазор у свічці. Занадто низька — про втрату компресії або витік струму.
Час горіння іскри: У нормі має становити 0.9 – 1.5 мс. Якщо іскра горить менше 0.7 мс — суміш занадто бідна або котушка «вмирає».
Ділянка горіння: Має бути відносно горизонтальною з невеликим підйомом у кінці. «Шум» або різкі провали на лінії горіння вказують на забруднення свічки або проблеми з сумішоутворенням.
Затухаючі коливання: Після закінчення горіння іскри в котушці має залишитися енергія, яка проявляється у вигляді 3–5 затухаючих хвиль. Якщо їх немає — котушка має міжвиткове замикання.

3. Діагностика індивідуальних котушок запалювання (COP)

Сучасні двигуни найчастіше оснащені індивідуальними котушками, встановленими безпосередньо на свічку.

Особливості роботи з COP:

Багато таких котушок мають металевий екран або глибокий колодязь, що ускладнює знімання сигналу.

Якщо сигнал слабкий, використовуйте індуктивний щуп, прикладаючи його до верхньої або бічної частини корпусу котушки.
Шукайте «золоту середину»: переміщуйте датчик по корпусу, доки не отримаєте чітку, синхронізовану картинку.

Типова проблема: Пробій ізолятора (наконечника). На осцилограмі це виглядає як хаотичне скорочення часу горіння іскри при перегазовці. «АВТОАС-ЕКСПРЕС» дозволяє побачити це в режимі реального часу.

4. Глибокий аналіз осцилограми: пошук прихованих дефектів

Прилад дозволяє виявити проблеми, які не завжди фіксуються системою самодіагностики (помилки P0300-P0304).

А. Міжвиткове замикання котушки

Це найпідступніша несправність. Двигун може працювати рівно на холостих, але «троїти» під навантаженням.

Ознака: Відсутність або наявність лише 1–2 слабких затухаючих коливань після фази горіння. Енергії котушки вистачає на пробій, але не вистачає на підтримку якісного полум'я.

Б. Стан свічок та зазорів

Висока напруга пробою: Зношені електроди (великий зазор) або високий опір ВВ-дроту.
Низька напруга пробою: Нагар на свічці, «закидання» маслом або паливом, низька компресія (суміш легше пробити).

В. Проблеми з подачею палива

Система запалювання безпосередньо залежить від складу суміші.

Бідна суміш: Лінія горіння має крутий нахил вгору, час горіння скорочується.
Багата суміш: Лінія горіння довга і низька, часто з характерними «піками».

5. Використання режиму «Самописець» та «Парад циліндрів»

Для виявлення спорадичних (плаваючих) помилок використовуйте режим запису.

Запустіть запис.
Попросіть помічника різко натиснути на педаль акселератора (тест на динамічний пробій).
Перегляньте запис покадрово. Часто саме в момент різкого відкриття дроселя, коли тиск у циліндрі зростає, проявляються дефекти ізоляції котушок.

Важливо: Якщо ви використовуєте «АВТОАС-ЕКСПРЕС 2», ви можете використовувати два канали. Наприклад, синхронізуватися по першому циліндру та спостерігати за іншими, що дає розуміння стабільності роботи ГРМ.

6. Техніка безпеки при роботі

Робота з високовольтним обладнанням вимагає обережності:

Не торкайтеся руками щупа та дротів під час роботи двигуна (напруга може досягати 30 000 Вольт).
Слідкуйте, щоб кабель приладу не потрапив у лопаті вентилятора або на розпечений випускний колектор.
Використовуйте заземлення (крокодил приладу) на масу автомобіля для зниження перешкод.

Висновок

«АВТОАС-ЕКСПРЕС» — це не просто осцилограф, це «стетоскоп» для діагноста. Головна перевага приладу — швидкість. За 5–10 хвивилин ви можете перевірити всі котушки та свічки, виключивши систему запалювання зі списку підозрюваних або точно вказавши на винуватця.

Пам'ятайте, що осцилограма — це лише відображення фізичних процесів. Щоб стати майстром, порівнюйте еталонні сигнали справних машин із дефектними. Досвід спостереження — ваш головний інструмент у комп'ютерній діагностиці.
