Вступ: Нова ера автомобільної діагностики

Світова автомобільна промисловість перебуває на етапі наймасштабнішої трансформації з моменту винаходу конвеєра. Якщо раніше цінність автомобіля визначалася потужністю двигуна, якістю сталі та комфортом підвіски, то сьогодні на перший план виходить програмне забезпечення. Сучасний автомобіль преміум-класу містить у собі понад сто мільйонів рядків програмного коду — це більше, чем в операційній системі сучасного комп'ютера або у винищувачі п'ятого покоління.

Така складність породила нову проблему: як ефективно управляти цим цифровим господарством? Традиційні методи зв'язку всередині автомобіля, які справно служили індустрії з 1980-х років, перестали справлятися з лавиноподібним зростанням даних. Коли обсяг оновлень ПЗ для однієї машини почав обчислюватися гігабайтами, інженерам стало зрозуміло, що старі «повільні» дроти час міняти на щось принципово інше.

Рішенням став протокол DoIP (Diagnostic over IP). Це не просто чергове оновлення діагностичного інтерфейсу, а повноцінна зміна парадигми. Перехід на DoIP означає, що автомобіль перестав бути закритою ізольованою системою і став повноцінним учасником глобальної мережі. У цій статті ми детально розберемо, що являє собою ця технологія, як вона влаштована «під капотом», чому вона стала життєво необхідною для автовиробників і які реальні переваги вона дає кінцевому користувачеві та сервісному фахівцю.

DoIP — що це таке? Глибоке занурення в технологію

Абревіатура DoIP розшифровується як Diagnostic communication over Internet Protocol. Якщо перекладати простою людською мовою — це діагностика автомобіля через інтернет-протокол. Технічно це метод передачі діагностичних повідомлень, які упаковуються в стандартні пакети даних Ethernet, точно такі ж, які використовуються у вашій домашній або офісній локальній мережі для доступу в інтернет.

Технологія DoIP жорстко регламентована міжнародним стандартом ISO 13400. Цей стандарт описує, як саме дані мають передаватися по фізичному рівню (кабелям), як встановлюється з'єднання між автомобілем і зовнішнім сканером і як забезпечується безпека цієї передачі.

Архітектура та рівні роботи

Щоб зрозуміти DoIP, потрібно уявити, як працює звичайний інтернет. В основі лежить модель взаємодії відкритих систем (OSI). DoIP використовує верхні рівні цієї моделі, спираючись на перевірені десятиліттями протоколи:

• TCP (Transmission Control Protocol): Використовується для безпосередньої передачі діагностичних даних. Цей протокол гарантує, що кожен байт інформації дійде до адресата в цілісності та збереженості. Якщо пакет даних загубиться через перешкоди, TCP вимагатиме його повторного відправлення. Це критично важливо, коли ми «прошиваємо» блок керування двигуном: найменша помилка в даних може перетворити дорогий автомобіль на нерухомість.
• UDP (User Datagram Protocol): Використовується в DoIP переважно для функцій виявлення. Коли ви підключаєте сканер до машини, саме через UDP відбувається «рукостискання»: сканер розсилає запит, а автомобіль відповідає, повідомляючи свій ідентифікаційний номер (VIN) та статус готовності до роботи.

Фізичне втілення

Багатьох дивує той факт, що діагностичний роз'єм у машині залишився колишнім — це все той же знайомий багатьом 16-контактний роз'єм OBD-II. Однак в автомобілях із підтримкою DoIP (наприклад, BMW F/G-серій, нових моделях Land Rover, Volvo або Mercedes) задіяні додаткові контакти, які раніше були порожніми або використовувалися для інших цілей.

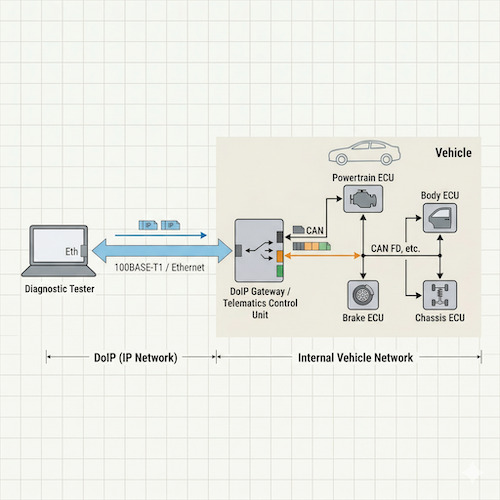

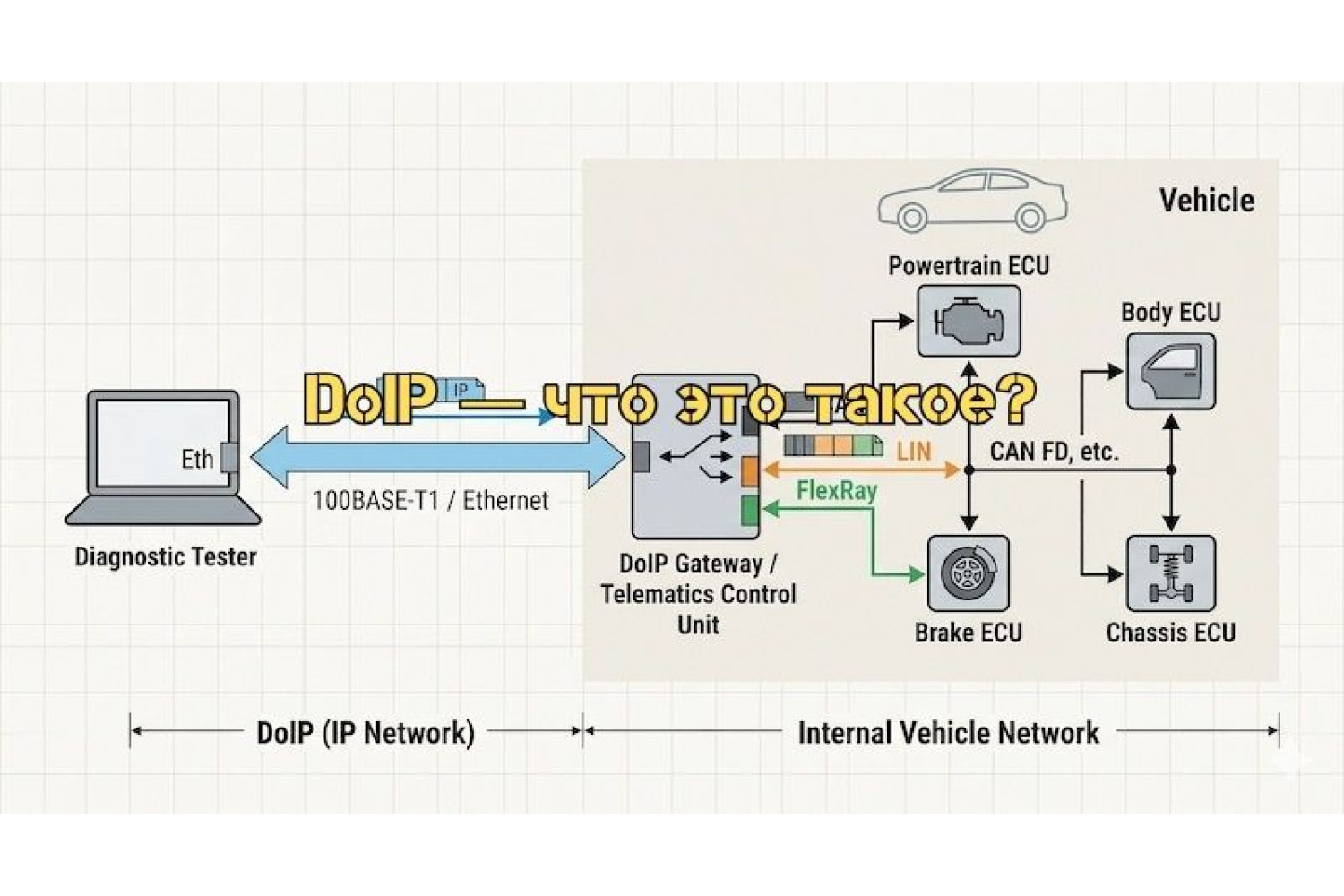

Усередині автомобіля встановлюється спеціальний вузол — Edge Node (прикордонний вузол). Найчастіше цю роль виконує центральний міжмережевий шлюз (Gateway) або головний пристрій мультимедіа. Цей вузол працює як «перекладач». З одного боку, він спілкується із зовнішнім світом мовою Ethernet/DoIP, а з іншого — роздає команди внутрішнім блокам по шинах CAN, LIN або FlexRay. Однак у найсучасніших архітектурах Ethernet-кабель йде напряму від роз'єму до багатьох ключових блоків, створюючи справжню високошвидкісну внутрішню мережу.

Навіщо DoIP застосовують в авто? Причини та передумови

Впровадження DoIP було продиктоване не бажанням зробити діагностику «модною», а жорстким технічним глухим кутом, у який зайшла класична CAN-шина. Давайте розберемо основні причини, чому світові концерни масово переходять на Ethernet-діагностику.

Інформаційний вибух і «вага» прошивок

У 1990-х роках середній блок керування мав обсяг пам'яті, що вимірювався кілобайтами. Сьогодні один лише файл навігаційних карт для мультимедіа може важити 30–60 гігабайт. Оновлення софту для системи автопілота або графічної приладової панелі також вимагає передачі сотень мегабайт даних.

Для порівняння: пропускна здатність стандартної шини CAN становить близько 500 Кбіт/с. У реальності корисна швидкість передачі даних ще нижча. Якщо намагатися передати оновлення в 1 Гб через CAN-шину, це займе десятки годин безперервної роботи. Жоден акумулятор автомобіля не витримає такого циклу, а робота сервісу буде паралізована. DoIP зі швидкістю 100 Мбіт/с або навіть 1 Гбіт/с справляється з цим завданням за лічені хвилини.

Складність електронних систем (ADAS)

Сучасні системи допомоги водієві (ADAS) включають радари, лідари та камери високої роздільної здатності. Для їх калібрування та налаштування потрібна передача величезної кількості потокових даних. Старі протоколи просто фізично не можуть пропустити через себе відеопотік або щільну хмару точок від лідара. DoIP дозволяє інженеру або діагносту бачити «очима автомобіля» в режимі реального часу, отримуючи дані без затримок.

Хмарні технології та OTA-оновлення

Автовиробники сьогодні прагнуть працювати за моделлю технологічних компаній на кшталт Apple або Google. Технологія OTA (Over-the-Air) — оновлення ПЗ «по повітрю» — стала стандартом. Щоб машина могла самостійно завантажувати оновлення через вбудований 4G/5G модем і розподіляти їх по блоках, внутрішня архітектура повинна розуміти інтернет-протоколи. DoIP ідеально вписується в цю концепцію, перетворюючи автомобіль на сервер на колесах.

Глобалізація сервісу

Завдяки тому, що в основі DoIP лежить стандартний IP-протокол, діагностика більше не обмежена довжиною кабелю. Якщо в офіційного дилера в невеликому місті виникла проблема з рідкісною поломкою, інженер зі штаб-квартири виробника в Німеччині чи Японії може підключитися до конкретного автомобіля через зашифрований канал VPN і провести діагностику віддалено, використовуючи ті ж інструменти, що і в лабораторії заводу.

Які плюси DoIP? Переваги для всіх сторін

Переваги переходу на DoIP настільки значні, що вони переважують витрати на зміну всієї архітектури виробництва електроніки.

Швидкість та ефективність обслуговування

Для власника автомобіля головний плюс — це час. В епоху CAN-шини відвідування дилера для «оновлення ПЗ» могло розтягнутися на цілий день. З DoIP більшість сервісних кампаній з оновлення софту займають від 15 до 40 хвилин. Це підвищує оборотність сервісного поста і знижує дискомфорт для клієнта. Швидка діагностика всіх систем автомобіля за один прохід також економить дорогоцінні нормо-години.

Висока надійність і цілісність даних

Протоколи Ethernet були відточені десятиліттями роботи в умовах найжорсткіших навантажень у дата-центрах. DoIP використовує ці напрацювання для боротьби з електромагнітними перешкодами, яких в автомобілі предостатньо (від системи запалювання, генератора тощо). Система контролю парності та підтвердження отримання пакетів у протоколі TCP гарантує, що прошивка не буде пошкоджена в процесі запису. Це критичний фактор безпеки: некоректно записаний код у блоці керування гальмами або рульовим управлінням може призвести до катастрофи.

Гнучкість та масштабованість

Архітектура DoIP дозволяє легко додавати нові блоки в мережу без необхідності перекроювати всю проводку. Якщо виробник вирішить додати новий датчик або систему розваг для задніх пасажирів, її просто підключають до Ethernet-комутатора автомобіля. Це схоже на те, як ви підключаєте новий комп'ютер до офісного роутера.

Економія на діагностичному обладнанні

У довгостроковій перспективі DoIP спрощує життя і незалежним сервісам. Для роботи з CAN-шиною потрібні спеціалізовані дорогі адаптери-інтерфейси. Для DoIP, по суті, потрібен лише кабель-перехідник з OBD-II на роз'єм RJ45 (Ethernet) і комп'ютер із відповідним програмним забезпеченням. Звичайно, виробники захищають свої дані сертифікатами та ліцензіями, але сам фізичний канал став набагато доступнішим і універсальнішим.

Покращена діагностика «плаваючих» несправностей

Оскільки DoIP має величезну пропускну здатність, він дозволяє записувати логи (журнали роботи) відразу з багатьох датчиків одночасно з дуже високою частотою дискретизації. Це допомагає виявляти складні дефекти, які проявляються тільки в специфічних умовах, наприклад, короткочасний збій датчика на певній швидкості. На CAN-шині такий докладний запис даних був би неможливий через ризик перевантаження мережі.

Підтримка мультимедіа та інфотейнменту

DoIP нерозривно пов'язаний із загальним розвитком автомобільного Ethernet. Це дозволяє передавати контент надвисокої чіткості (4K) на екрани в салоні, забезпечувати роботу вбудованих точок доступу Wi-Fi та синхронізувати роботу аудіосистеми з нульовою затримкою. Діагностика цих систем також відбувається через DoIP, що дозволяє швидко перевіряти стан мультимедійних шин.

Перспективи розвитку

У найближчі роки ми побачимо, як DoIP повністю витіснить старі методи діагностики. З розвитком мереж 5G автомобілі постійно перебуватимуть у «діагностичному контакті» з хмарою виробника. Це дозволить реалізувати предиктивний ремонт: машина сама запишеться в сервіс, виявивши через DoIP перші ознаки зносу будь-якого вузла, а до вашого приїзду на складі вже лежатиме потрібна деталь, і софт для її адаптації буде попередньо перевірено на сумісність.

Технологія DoIP — це фундамент, без якого немислимий сучасний «підключений» автомобіль. Вона перетворила діагностичний роз'єм із простого інструменту для читання помилок на потужний портал у цифрову екосистему машини. Незважаючи на складність реалізації, ті переваги у швидкості, безпеці та гнучкості, які вона дає, роблять її золотим стандартом автомобільної індустрії на десятиліття вперед.
