Повне керівництво з діагностики КПП ZF: Чи працює ZF Testman Pro з Nexiq та як правильно вибрати обладнання

Комерційний транспорт, автобуси та важка спецтехніка в усьому світі масово оснащуються агрегатами від німецького концерну ZF Friedrichshafen AG. Коробки передач, такі як легендарна AS-Tronic, сучасні TraXon та EcoLife, вимагають регулярного обслуговування, калібрування зчеплення та глибокої комп'ютерної діагностики. У зв'язку з цим перед власниками автопарків та майстрами СТО постає гостре питання: яке обладнання необхідне для повноцінної роботи з цими вузлами?

Офіційне дилерське програмне забезпечення має назву ZF Testman Pro. Проте навколо сумісності цього софту з різними діагностичними адаптерами ходить безліч міфів. У цій статті ми детально розберемо, чи можна використовувати універсальні сканери на кшталт Nexiq USB-Link, Сканматік 2 Pro або Dearborn DPA 5, у чому полягають обмеження такого підходу, і коли купівля оригінального дилерського приладу ZF DPA06 стає неминучою.

Особливості софту ZF Testman Pro та версії для різних КПП

Програма ZF Testman Pro — це потужний інженерний та діагностичний інструмент. Він дозволяє читати та стирати коди несправностей, переглядати параметри роботи коробки в реальному часі, проводити тести виконавчих механізмів, а також виконувати критично важливі сервісні процедури: калібрування ходу зчеплення, адаптацію датчиків та перепрограмування електронних блоків керування (ЕБУ).

Багатьох цікавить, яка саме версія програми потрібна для роботи з популярною трансмісією ZF AS-Tronic. Оскільки ця коробка випускається з кінця дев'яностих років, для роботи з нею підійде практично будь-яка доступна на ринку версія софту. Старі релізи, такі як V10, V14 або V15, чудово справляються з читанням параметрів та калібруваннями. Більше того, деякі діагности воліють використовувати саме старі версії на операційній системі Windows 7 для роботи з віковими машинами, оскільки вони відрізняються високою швидкістю відгуку та стабільністю.

Свіжі версії програми, такі як V21, V22 і новіші, мають повну зворотну сумісність із базами даних минулих років, тому AS-Tronic у них підтримується в повному обсязі. Новітнє ПЗ необхідне в першу чергу тим сервісам, які обслуговують сучасний транспорт, оснащений актуальними коробками TraXon або новими генераціями гідромеханічних передач.

Дилерський стандарт: інтерфейси ZF DPA05 та DPA06

Офіційна позиція концерну ZF безкомпромісна: для роботи з їхнім програмним забезпеченням мають використовуватися лише фірмові діагностичні інтерфейси. Актуальним на сьогоднішній день є прилад ZF DPA06, який прийшов на зміну старішому DPA05.

Використання оригінального приладу дає фахівцеві ряд незаперечних переваг. По-перше, це повна та бездоганна підтримка всіх специфічних протоколів обміну даними, включаючи ті, що використовуються у вузькоспеціалізованій спецтехніці та на морських суднах. По-друге, оригінальний сканер забезпечує стовідсоткову безпеку при виконанні процедур флешування (оновлення програмного забезпечення) електронних блоків. По-третє, це принцип роботи «підключи і працюй» — програма автоматично розпізнає рідне «залізо» без необхідності складних ручних налаштувань системних файлів.

Універсальні адаптери та стандарт RP1210: приховані можливості

Перейдемо до найголовнішого питання, яке викликає найбільше суперечок на профільних форумах: чи може ZF Testman Pro працювати зі сторонніми адаптерами? Так, може. Секрет полягає в тому, що програма підтримує міжнародний стандарт зв'язку RP1210.

Стандарт RP1210 був розроблений у США технічною радою TMC для уніфікації діагностичного обладнання комерційного транспорту. Згідно з американським законодавством, виробники агрегатів зобов'язані забезпечувати можливість базової діагностики стандартизованими приладами. Оскільки ZF активно постачає свої трансмісії на ринок США (наприклад, коробки ZF FreedomLine для американських тягачів, які конструктивно є аналогами AS-Tronic), компанії довелося впровадити підтримку протоколу RP1210 у свій діагностичний софт.

Завдяки цьому будь-який якісний адаптер, що підтримує RP1210 (Nexiq USB-Link 2 або 3 покоління, Dearborn DPA 5, вітчизняний Сканматік 2 Pro), теоретично може зв'язатися з блоком керування коробки передач через дилерську програму.

Підводні камені та складнощі роботи з Nexiq та аналогами

Якщо все так просто, чому ця інформація не афішується, а багато механіків зазнають невдачі при спробі підключити Nexiq до коробки ZF? Проблема полягає в нюансах налаштування, урізаному функціоналі та фізичних особливостях підключення.

Складність програмного налаштування

На відміну від дилерського сканера, універсальний прилад не розпізнається автоматично. Фахівцю необхідно встановити актуальні драйвери свого адаптера, потім зайти в приховані налаштування інтерфейсу (Communication/Interface) самої програми ZF Testman Pro, вручну вибрати тип протоколу RP1210 і вказати шлях до конфігураційного файлу (наприклад, динамічної бібліотеки DLL, що відповідає за Сканматік або Nexiq). Ця процедура вимагає впевнених навичок володіння ПК.

Проблеми з розпиновкою та фізичним підключенням

Це найголовніша перешкода. Універсальний адаптер зазвичай передає сигнали на стандартні контакти діагностичного роз'єму (наприклад, CAN-шина на 6 і 14 пін колодки OBD2, або J1939 на стандартні піни 9-контактного роз'єму). Проте електронні блоки коробок ZF можуть вимагати підключення по K-лінії (особливо на старих версіях AS-Tronic) або використовувати зовсім нестандартні піни CAN-шини, які змінюються залежно від марки вантажівки (DAF, MAN, Iveco, Renault).

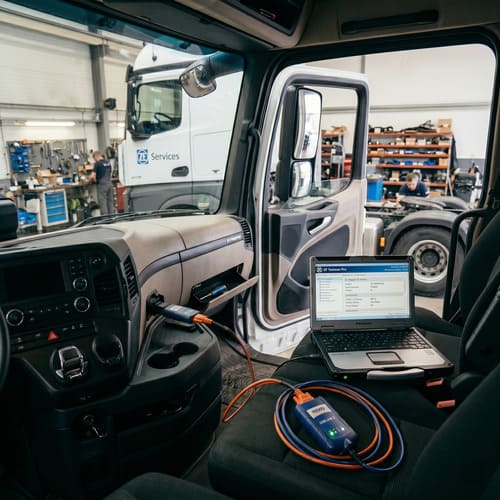

У результаті діагност підключає Nexiq у роз'єм, програма намагається відправити запит, але фізично сигнал йде не тими дротами. Виникає помилка зв'язку, і робиться невірний висновок про несумісність софту та адаптера. Для успішної роботи з універсальним сканером часто потрібні перехідники-розгалужувачі (breakout boxes), які дозволяють вручну перенаправити сигнал з потрібного піна сканера на потрібний пін автомобіля.

Обмеження функціоналу та ризики

Навіть при успішному налаштуванні зв'язку через RP1210, функціонал буде обмежений. Ви зможете прочитати та стерти помилки, переглянути поточні параметри датчиків температури, тиску та швидкості. Проте складні спецфункції, такі як глибоке калібрування ходу зчеплення на коробках TraXon, можуть бути недоступні або завершуватися з помилкою.

Категорично не рекомендується використовувати Nexiq або інші сторонні сканери для оновлення програмного забезпечення (прошивки) електронних блоків керування ZF. Будь-який короткочасний обрив зв'язку або неповна сумісність протоколів при передачі об'ємного пакета даних може призвести до виходу ЕБУ з ладу, перетворивши ціннісний блок на неремонтопридатний шматок металу.

Підсумок: що вибрати для вашого автосервісу?

Підбиваючи підсумки, можна сказати, що вибір обладнання залежить від ваших кінцевих цілей та бюджету. Якщо ваше основне завдання полягає в поверхневій діагностиці — подивитися актуальні помилки, скинути аварійний режим, перевірити показання датчиків після дрібного ремонту вантажівки, — то якісного універсального адаптера на кшталт Nexiq або Сканматік 2 Pro у зв'язці з правильно налаштованим ZF Testman Pro буде цілком достатньо.

Якщо ж ви позиціонуєте себе як профільний сервіс з ремонту коробок передач, займаєтеся заміною зчеплень на роботизованих КПП, відновлюєте електронні блоки та проводите складні пусконалагоджувальні роботи, вам необхідно купувати оригінальний інтерфейс ZF DPA06 (або його високоякісну копію). Тільки він забезпечить вам доступ до всього закладеного інженерами функціоналу, заощадить час на пошуку потрібних розпиновок і вбереже від фатальних помилок при програмуванні.
