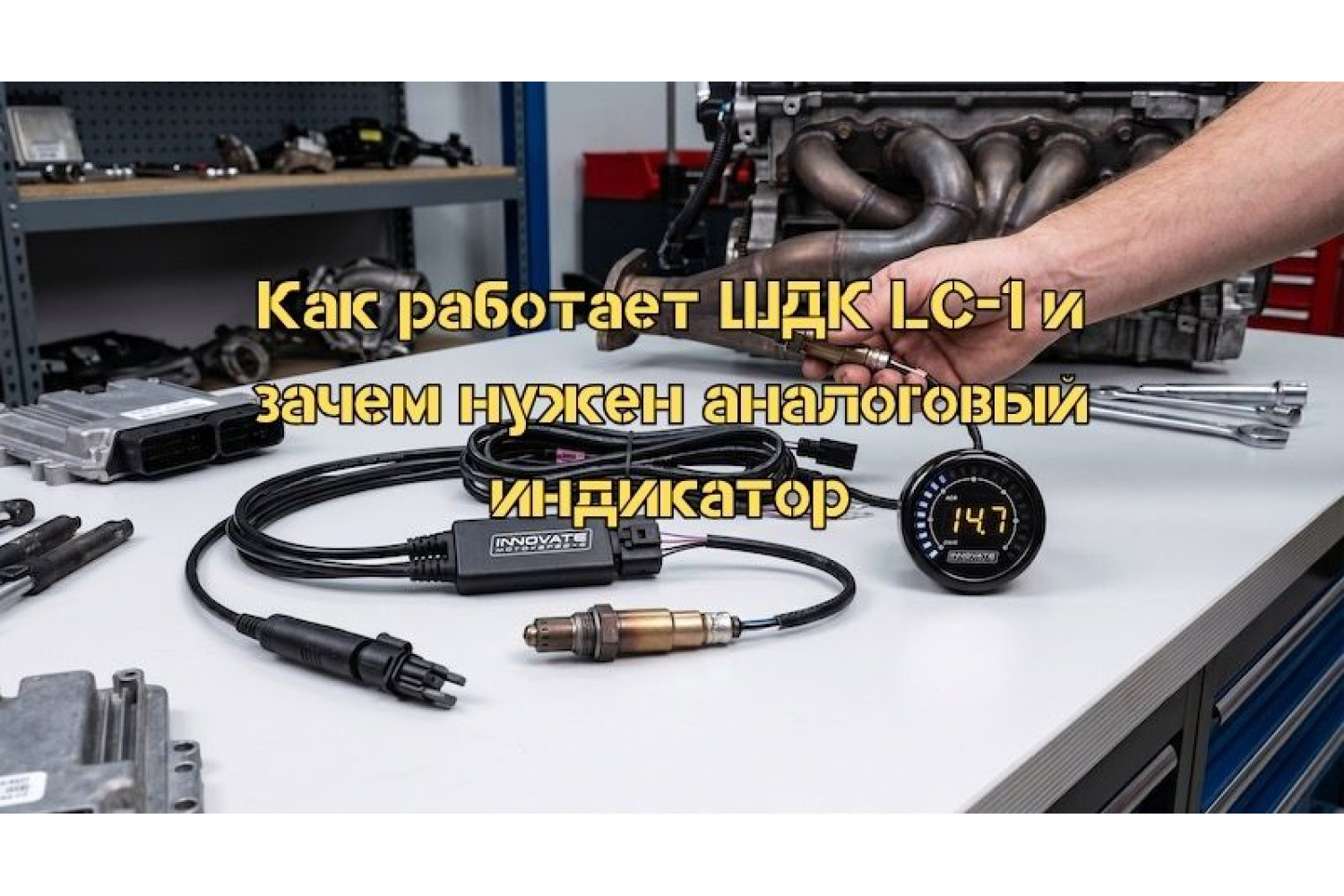

Широкосмуговий датчик кисню (ШДК) Innovate LC-1: Повний посібник з вибору, встановлення та налаштування

Тюнінг сучасного двигуна — це не просто механічна робота з «залізом», а й тонке управління процесами згоряння. Одним із найкритичніших інструментів в арсеналі налаштовувача та автолюбителя є широкосмуговий датчик кисню (ШДК), і модель Innovate Motorsports LC-1 по праву вважається легендарною у цій ніші.

У цій статті ми детально розберемо пристрій LC-1, фізику його роботи, нюанси інсталяції та з'ясуємо, чому наявність аналогового індикатора в салоні — це не данина моді, а питання «життя та смерті» вашого мотора.

1. Що таке ШДК і чим він відрізняється від звичайного датчика?

Щоб зрозуміти цінність LC-1, потрібно згадати, як працює стандартний (вузькосмуговий) датчик кисню, встановлений у 99% серійних машин.

Вузькосмуговий датчик (Lambda-зонд)

Звичайний датчик працює за принципом гальванічного елемента. Він ефективно визначає лише одну точку — стехіометрію. Для бензину це співвідношення повітря до палива (AFR — Air-Fuel Ratio), що дорівнює 14.7:1. Якщо суміш трохи багатша (14.6:1), датчик видає близько 0.9 Вольт. Якщо трохи бідніша (14.8:1), напруга падає до 0.1 Вольта. Проблема в тому, що між цими значеннями графік напруги є практично вертикальною лінією. ЕБК (електронний блок керування) «бачить» лише те, що суміш або багата, або бідна, але не знає, наскільки саме. Для режимів максимальної потужності (де AFR має бути 12.5–11.5) вузькосмуговий зонд марний — він просто «висить» у максимумі напруги, не даючи жодної конкретики.

Широкосмуговий датчик (ШДК)

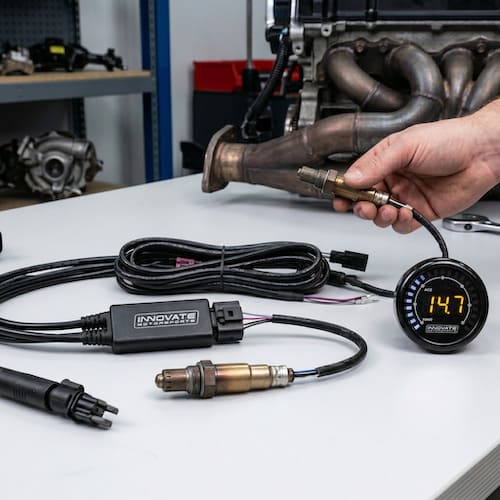

ШДК, такий як Innovate LC-1, здатний вимірювати точне значення складу суміші у колосальному діапазоні: від екстремально багатої (7.35:1) до чистого повітря (22.4:1). Innovate LC-1 — це не просто датчик, а програмно-апаратний комплекс. Він складається із сенсора (зазвичай Bosch LSU 4.2) та виносного контролера, який керує іонними струмами всередині вимірювальної комірки та перетворює їх у цифровий або аналоговий сигнал, що легко зчитується.

2. Фізика процесу: Як працює технологія DirectDigital

На відміну від багатьох конкурентів, які використовують аналогові схеми для обробки сигналу датчика, LC-1 базується на запатентованій технології DirectDigital.

Пристрій сенсора Bosch LSU 4.2

Всередині сенсора знаходиться так звана «комірка Нернста» та «насосна комірка». Контролер LC-1 не просто вимірює напругу, він активно керує процесом усередині датчика. Контролер прагне підтримувати у вимірювальній камері склад суміші, що відповідає λ = 1.0. Якщо у вихлопних газах багато кисню (бідна суміш), контролер подає «струм накачування» ($I_p$), щоб «викачати» зайвий кисень із камери. Якщо суміш багата, струм подається у зворотному напрямку, щоб «закачати» кисень у камеру для окислення залишків палива.

Величина та полярність цього струму $I_p$ і є мірою складу суміші. Технологія DirectDigital від Innovate Motorsports дозволяє вимірювати цей струм з неймовірною швидкістю та точністю, виключаючи дрейф сигналу, характерний для старих аналогових контролерів. Це дає перевагу у швидкості відгуку, що критично при різких перегазовках.

3. Калібрування: «Священний Грааль» точності

Головна перевага LC-1 перед бюджетними або вбудованими рішеннями — можливість Free-Air Calibration (калібрування на відкритому повітрі). Будь-який датчик кисню з часом деградує. На нього впливають присадки в бензині, моторна олива та екстремальні температури. Через це показання починають «плавати». LC-1 дозволяє повністю компенсувати це зношування. Ви виймаєте датчик із випуску, вмикаєте живлення, і контролер приймає поточний склад атмосферного повітря за еталон (20.9% кисню). Це гарантує, що навіть через рік експлуатації ваш AFR 12.5 буде дійсно 12.5, а не «приблизно 13».

4. Чому аналоговий індикатор — найкращий друг налаштовувача?

Багато сучасних тюнерів підключають LC-1 безпосередньо до ноутбука і вважають, що цього достатньо. Проте наявність фізичного «будильника» зі стрілкою на передній панелі критично важлива.

Психологія та швидкість реакції

Людський мозок зчитує положення стрілки у просторі на порядок швидше, ніж цифри, що змінюються на РК-дисплеї. У режимі «педаль у підлогу» на високих обертах у вас немає часу читати цифри «15.2... 15.8...». Периферійним зором ви бачите, що стрілка різко хитнулася в бік збіднення, і кидаєте газ на рівні рефлексів, рятуючи поршні від розплавлення.

Діагностика пропусків

Стрілка аналогового приладу чудово показує «тремтіння» суміші при пропусках запалювання або нестабільному тиску палива. Цифри на дисплеї в такі моменти перетворюються на нечитабельну «кашу», тоді як характерні коливання стрілки відразу підкажуть досвідченому механіку, де шукати проблему.

5. Монтаж та критичні помилки встановлення

LC-1 — пристрій примхливий до якості інсталяції. Помилка в монтажі може призвести до виходу контролера з ладу або «плаваючих» показань.

Проблема «Земляної петлі» (Ground Loop)

Це головна причина поломок LC-1. Прилад має кілька дротів заземлення: аналогова земля, системна земля та земля нагрівача. Критично важливо: Всі землі LC-1, а також земля вашого індикатора та ЕБК повинні сходитися в одній фізичній точці на двигуні. Якщо ви заземлите контролер на кузов під панеллю, а індикатор — на прикурювач, різниця потенціалів створить перешкоди, які спотворять сигнал AFR на 0.5–1.0 одиницю, що може бути фатальним при налаштуванні.

Розміщення датчика у випуску

• Кут нахилу: Датчик має бути вкручений у верхню частину труби (під кутом не менше 10° до горизонту). Це потрібно, щоб конденсат, що утворюється при прогріванні, не стікав у гарячий сенсор і не викликав термоудар кераміки.
• Відстань: На атмосферних моторах — мінімум 60 см від випускних вікон. На турбо-моторах — 60–90 см після турбіни. Занадто близьке встановлення перегріє датчик, занадто далеке — дасть затримку в показаннях (лаг).

6. Програмування виходів та діагностика

LC-1 оснащений двома повністю програмованими аналоговими виходами. За допомогою ПЗ LM Programmer їх можна налаштувати під будь-які потреби. Зазвичай жовтий дріт (Вихід 1) налаштовують на імітацію вузькосмугового зонда (0.1–1.1В), щоб штатний ЕБК «думав», що в системі стоїть рідний датчик. Коричневий дріт (Вихід 2) видає широкосмуговий сигнал 0–5В для зовнішніх приладів або тюнінгових контролерів.

Світлодіод діагностики

У комплекті з LC-1 йде світлодіод, який є потужним інструментом діагностики. За кількістю та частотою його миготінь можна визначити конкретну помилку:

• Помилка 2: Коротке замикання в ланцюзі нагрівача.
• Помилка 8: Перегрів сенсора (потрібна проставка-радіатор або перенесення датчика далі по трубі).
• Помилка 9: Занадто низька напруга живлення (часта проблема при просіданнях під час старту мотора).

7. Цільові значення AFR для налаштування

При налаштуванні мотора за допомогою LC-1 слід орієнтуватися на перевірені значення складу суміші для бензину. На холостому ходу оптимальним вважається діапазон 14.5 – 14.8, що забезпечує стабільність та чистоту вихлопу. У режимі круїзу по трасі (при малих навантаженнях) можна збіднювати суміш до 15.0 – 16.0 для досягнення максимальної економії палива. Найвідповідальніший момент — повний газ (WOT). Для атмосферних двигунів ідеальним для потужності вважається діапазон 12.5 – 13.0. Для турбованих моторів вимоги жорсткіші: щоб охолодити камеру згоряння та уникнути детонації, суміш збагачують до 11.0 – 11.8 залежно від тиску наддуву. При гальмуванні двигуном (Cut-off) датчик повинен показувати максимальні значення (20.0 – 22.4), оскільки подача палива повністю припиняється.

Висновок

Innovate LC-1 — це не просто аксесуар, а «чорна скринька» вашого двигуна. Штатний комп'ютер автомобіля часто працює «наосліп» при великих навантаженнях, орієнтуючись на усереднені карти. Тільки ШДК скаже вам правду про те, що відбувається всередині циліндрів у реальному часі. Пам'ятайте, що датчик LSU 4.2 — це витратний матеріал. Він не любить етилований бензин та надмірне споживання оливи. Однак при правильному встановленні та регулярному калібруванні LC-1 стане найнадійнішим вартовим здоров'я вашого мотора. Краще один раз витратитися на якісний прилад, ніж відновлювати двигун після детонації.
