Чип-тюнинг Ford Focus своими руками: Глубокое руководство по работе с адаптером ELM327

Чип-тюнинг — это не просто способ «добавить лошадок», это целая философия настройки автомобиля под индивидуальные нужды водителя. Для владельцев Ford Focus (особенно поколений 2 и 3) этот процесс превратился в доступное хобби благодаря открытости архитектуры электронных блоков Ford и энтузиастам, создавшим мощное программное обеспечение. В данной статье мы детально разберем каждый аспект: от выбора микросхемы в адаптере до восстановления «уснувших» блоков.

1. Теоретическая база: Что именно мы меняем?

Прежде чем подключать ноутбук к диагностическому разъему (OBD-II), важно понимать, что происходит внутри электронного блока управления (ЭБУ или PCM — Powertrain Control Module). Программное обеспечение двигателя состоит из двух частей: исполняемого кода и набора калибровочных таблиц. Заводские настройки Ford всегда являются компромиссом. Инженеры вынуждены учитывать:

• Экологические стандарты: Зачастую двигатель намеренно «душится» на низких оборотах, чтобы снизить выбросы NOх.
• Качество топлива: Прошивка должна работать и на качественном 95-м, и на сомнительном бензине в отдаленных регионах.
• Маркетинговую иерархию: Focus 3 с мотором 1.6 может иметь 85, 105 или 125 л.с. Железо при этом идентично — разница только в программном ограничении открытия дроссельной заслонки.

Чип-тюнинг позволяет оптимизировать УОЗ (угол опережения зажигания), изменить состав топливно-воздушной смеси (Lambda) и сделать педаль газа более линейной, убрав программный демпфер.

2. Адаптер ELM327: Железо имеет значение

Многие новички совершают ошибку, покупая первый попавшийся адаптер в синем корпусе. Для прошивки (записи данных) это может быть фатально.

Почему не подходит версия 2.1?

Китайские адаптеры версии 2.1 — это упрощенные копии, которые некорректно работают с длинными пакетами данных. При попытке записи прошивки такой адаптер «захлебнется», передача прервется, и блок PCM останется с неполным кодом, что превратит машину в недвижимость.

Идеальный ELM327 для Ford

Вам нужен адаптер версии 1.5. Его ключевые признаки:

• Чип PIC18F25K80: Это надежный контроллер, который выдерживает высокие скорости передачи данных (до 500 000 бит/с).
• Две шины данных (HS-CAN и MS-CAN): У Ford диагностика разнесена. Двигатель «общается» на высокой скорости (HS), а салонная электроника (климат, музыка) — на средней (MS). Обычный ELM327 видит только HS. Для полноценной работы нужно либо впаивать переключатель вручную, либо покупать версию с уже установленным тумблером.

Скорость обмена (Baudrate)

Для безопасной прошивки важна скорость. Если ваш адаптер работает через дешевый профиль виртуального COM-порта (например, чип Prolific), стабильность будет низкой. Лучше всего показывают адаптеры на чипах FTDI или CH340.

3. Программный комплекс

Для Ford Focus создано три основных инструмента, которые заменяют дорогостоящее дилерское оборудование.

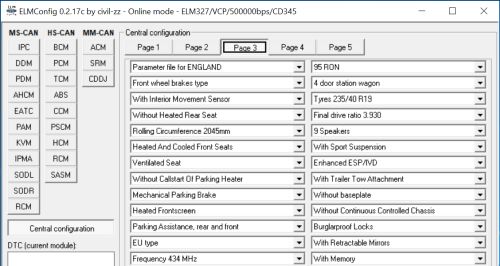

ELMConfig

Создана легендарным разработчиком Сергеем (Civic). Это «швейцарский нож» для Focus 2, C-Max и Kuga 1. Она позволяет: менять конфигурацию (автозапирание, тип ГУР, наличие обогревов); прошивать приборные панели (например, для отображения реальной температуры двигателя); делать чип-тюнинг двигателя, загружая бинарные файлы.

FoCCCus

Специализированная утилита для Focus 3. Основная ее задача — работа с центральной конфигурацией (AS-BUILT). В Focus 3 настройки хранятся не в одном блоке, а дублируются, и FoCCCus умеет их синхронизировать. Именно через нее активируют скрытые 125 л.с. на моторах 1.6.

FORScan

Идеальна для диагностики и сервисных процедур (адаптация коробки PowerShift, прокачка ABS, прописывание ключей). У нее самый дружелюбный интерфейс и мощная система подсказок на русском языке.

4. Подробный алгоритм прошивки Focus 2

Подготовка рабочего места

Прошивка — это процесс, не терпящий спешки.

• Питание: Зарядите АКБ автомобиля. Если напряжение упадет ниже 11.7В во время записи, процесс прервется. В идеале — накинуть зарядное устройство на клеммы.
• Ноутбук: Отключите антивирус, брандмауэр и, самое главное, спящий режим. Если ноутбук уснет на 50% прошивки, это создаст большие проблемы.
• Температура: Не стоит шить машину в лютый мороз или под прямым солнцем в +40. Электроника чувствительна к перегреву при интенсивной перезаписи памяти.

Процесс работы в ELMConfig

• Подключение: Вставьте адаптер, выберите порт и скорость (начните с 38400, если уверены в качестве — ставьте 500000).
• Чтение бэкапа: Перейдите в раздел модуля (например, HEC — приборная панель или PCM — двигатель). Нажмите «Прочитать из модуля». Сохраните этот файл! Это ваш «спасательный круг».
• Выбор прошивки: Вам нужен файл в формате .bin. Это может быть заводская версия обновленного ПО или тюнингованная версия.
• Запись: Выбираете «Записать в модуль». Программа предупредит о рисках. Соглашайтесь.
• Ожидание: Полоса прогресса будет идти от 5 до 20 минут в зависимости от скорости. В это время в машине может гаснуть свет, щелкать реле и выдаваться ошибки «Двигатель неисправен». Не паникуйте.
• Финал: После надписи «Запись успешно завершена» выключите зажигание на 30 секунд, затем включите снова и сбросьте ошибки.

5. Особенности Focus 3: Переход на 125 л.с.

Это самая частая процедура. Двигатели 1.6 (105 и 125 сил) конструктивно одинаковы. Чтобы вернуть «украденные» заводом силы:

• Запустите FoCCCus. Нажмите «Read from BCM». Программа скачает файл конфигурации.
• Найдите параметр под номером #20 (Engine performance).
• Измените значение с «105 PS» на «125 PS».
• Найдите параметр #21 (Selection of engine) и убедитесь, что он соответствует вашему типу двигателя.
• Нажмите «Write to BCM».
• После этого нужно нажать «Initialize ECU» в блоке ABS, иначе система стабилизации будет выдавать ошибку из-за изменившихся параметров крутящего момента.

6. Что может пойти не так? (FAQ по внештатным ситуациям)

Ситуация: Запись прервалась на середине, машина не заводится, связи с блоком нет.

Решение: Без паники. Блок PCM сейчас находится в режиме загрузчика (bootloader). Он ждет данных. Не выключая зажигание, попробуйте перезапустить программу и снова нажать «Записать». Если не помогает — попробуйте сделать это на минимальной скорости (9600 или 38400). Большинство блоков Ford практически «неубиваемы» программно и всегда готовы к повторной попытке.

Ситуация: После прошивки горит «Check Engine».

Решение: При записи конфигурации в другие блоки часто прописываются «U-ошибки» (потеря связи). Просто удалите их через FORScan. Если же ошибка по двигателю (P-код), проверьте, соответствует ли прошивка вашему типу трансмиссии (МКПП или АКПП).

Ситуация: Адаптер не видит часть блоков.

Решение: Вы забыли переключить тумблер на MS-CAN или ваш адаптер не поддерживает эту шину. Проверьте распайку переключателя.

7. Тюнинг-файлы: Где брать и на что смотреть?

Самостоятельное изменение калибровок в WinOLS — это уровень эксперта. Для большинства пользователей путь один — покупка готового файла.

• Stage 1: Оптимальный выбор для гражданского авто. Прибавка 7-10% мощности, улучшение динамики без вреда для мотора.
• Евро-2: Позволяет физически вырезать катализатор и отключить вторую лямбду. Машине станет легче «дышать».
• Попкорн (Etun): Прошивки с прострелами из выхлопной трубы. Весело, но быстро убивает катализатор и ресурс клапанов.

Предупреждение: Никогда не заливайте прошивки от «дяди Васи» с форумов, найденные в темах 2012 года. Используйте работы проверенных авторов (Paulus, Explore, Белецкий).

8. Юридические и гарантийные аспекты

Если ваш автомобиль еще на гарантии, дилер может обнаружить факт прошивки. Хотя современные программы позволяют «маскировать» дату изменения конфигурации и сохранять заводские идентификаторы (CVN), риск отказа в гарантийном ремонте двигателя остается. Перед визитом к дилеру рекомендуется откатываться на стоковую (заводскую) прошивку. Что касается техосмотра: грамотный чип-тюнинг не меняет токсичность выхлопа на холостом ходу настолько, чтобы это зафиксировали приборы, если катализатор на месте.

Заключение: Стоит ли игра свеч?

Чип-тюнинг Ford Focus с помощью ELM327 — это отличный способ познакомиться с устройством своего автомобиля. Затратив около 1000–1500 гривен на качественный адаптер и пару вечеров на изучение форумов, вы получите результат, который в сервисе стоит от 5000 до 15000 гривен. Главные правила успеха: качественный адаптер (V1.5 на чипе PIC18F25K80), стабильное питание (заряженный АКБ и ноутбук), всегда делать бэкап (сохранять заводские настройки). Если подходить к процессу с холодной головой, ваш Focus раскроется с новой стороны: исчезнут затупы педали газа, обгоны на трассе станут увереннее, а расход топлива в крейсерских режимах может даже немного снизиться. Удачной прошивки!
